Elementi di connessione lato terra per quadri elettrici e linee aeree

  • Per la connessione sul lato terra a punti fissi a sfera, perni di connessione a “T”, conduttori tondi e piatti, pezzi di collegamento e profili piatti
  • Con elevato campo di serraggio fino a 40 mm
  • Esecuzione PK1 ovvero PK2, dispositivo antirotazione
  • Dispositivi di messa a terra ed in corto circuito possono essere assemblati online tramite il configuratore EuK

Detalles

lorem ipsum
Morsetto di messa a terra a fresatura su palo in acciaio laccato.
lorem ipsum

Pinza di terra universale, con vite ad alette

2 Productos

N.º art. 774034 UEK 25 FS

GTIN 4013364114586, N.º de arancel aduanero (EU): 85359000, Peso bruto: 661.60 g, Empaquetado: 1.00 pz.

Figuras

Más información



Datos técnicos

Per punto fisso Ø 20 / 25 mm
Campo di serraggio per perno a T 15 mm
Campo di serraggio Pt / Td 20 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 120*) mm2
Corrente di corto circuito max. Icc 0,5 s 33,5 kA
Corrente di corto circuito max. Icc 0,5 s 23,7 kA
*) vedi tabella campo di serraggio e sezione corda per pinze universali

Se ha añadido el artículo 774034 a favoritos.

Ir a favoritos

El artículo 774034 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 774130 UEK 30 FS

GTIN 4013364057739, N.º de arancel aduanero (EU): 85359000, Peso bruto: 780.00 g, Empaquetado: 1.00 pz.

Figuras

Más información



Datos técnicos

Per punto fisso Ø 25 / 30 mm
Campo di serraggio per perno a T 18 mm
Campo di serraggio Pt / Td 30 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 120*) mm2
Corrente di corto circuito max. Icc 0,5 s 33,5 kA
Corrente di corto circuito max. Icc 0,5 s 23,7 kA
*) vedi tabella campo di serraggio e sezione corda per pinze universali

Se ha añadido el artículo 774130 a favoritos.

Ir a favoritos

El artículo 774130 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Pinza di terra universale, con manico isolato

2 Productos

N.º art. 774234 UEK 25 HG

GTIN 4013364114593, N.º de arancel aduanero (EU): 85359000, Peso bruto: 771.60 g, Empaquetado: 1.00 pz.

Figuras

Más información



Datos técnicos

Per punto fisso Ø 20 / 25 mm
Campo di serraggio per perno a T 15 mm
Campo di serraggio Pt / Td 20 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 120*) mm2
Corrente di corto circuito max. Icc 0,5 s 33,5 kA
Corrente di corto circuito max. Icc 0,5 s 23,7 kA
*) vedi tabella campo di serraggio e sezione corda per pinze universali

Se ha añadido el artículo 774234 a favoritos.

Ir a favoritos

El artículo 774234 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 774330 UEK 30 HG

GTIN 4013364057715, N.º de arancel aduanero (EU): 85359000, Peso bruto: 941.00 g, Empaquetado: 1.00 pz.

Figuras

Más información



Datos técnicos

Per punto fisso Ø 25 / 30 mm
Campo di serraggio per perno a T 18 mm
Campo di serraggio Pt / Td 30 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 120*) mm2
Corrente di corto circuito max. Icc 0,5 s 33,5 kA
Corrente di corto circuito max. Icc 0,5 s 23,7 kA
*) vedi tabella campo di serraggio e sezione corda per pinze universali

Se ha añadido el artículo 774330 a favoritos.

Ir a favoritos

El artículo 774330 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Pinza di terra universale, con barretta di rotazione

2 Productos

N.º art. 774434 UEK 25 SKN

GTIN 4013364114609, N.º de arancel aduanero (EU): 85359000, Peso bruto: 712.00 g, Empaquetado: 1.00 pz.

Figuras

Más información



Datos técnicos

Per punto fisso Ø 20 / 25 mm
Campo di serraggio per perno a T 15 mm
Campo di serraggio Pt / Td 20 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 120*) mm2
Corrente di corto circuito max. Icc 0,5 s 33,5 kA
Corrente di corto circuito max. Icc 0,5 s 23,7 kA
*) vedi tabella campo di serraggio e sezione corda per pinze universali

Se ha añadido el artículo 774434 a favoritos.

Ir a favoritos

El artículo 774434 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 774530 UEK 30 SKN

GTIN 4013364057746, N.º de arancel aduanero (EU): 85359000, Peso bruto: 700.00 g, Empaquetado: 1.00 pz.

Figuras

Más información



Datos técnicos

Per punto fisso Ø 30 mm
Campo di serraggio per perno a T 18 mm
Campo di serraggio Pt / Td 30 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 120*) mm2
Corrente di corto circuito max. Icc 0,5 s 33,5 kA
Corrente di corto circuito max. Icc 0,5 s 23,7 kA
*) vedi tabella campo di serraggio e sezione corda per pinze universali

Se ha añadido el artículo 774530 a favoritos.

Ir a favoritos

El artículo 774530 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Pinza per punti fissi a sfera, fissa con vite ad alette

2 Productos

N.º art. 772312 KKH 20 FS

GTIN 4013364054431, N.º de arancel aduanero (EU): 85359000, Peso bruto: 480.00 g, Empaquetado: 1.00 pz.

Figuras

Más información



Datos técnicos

Per punto fisso Ø 20 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 120 mm2
Corrente di corto circuito max. Icc 0,5 s 33,5 kA
Corrente di corto circuito max. Icc 0,5 s 23,7 kA

Se ha añadido el artículo 772312 a favoritos.

Ir a favoritos

El artículo 772312 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 772322 KKH 25 FS

GTIN 4013364054455, N.º de arancel aduanero (EU): 85359000, Peso bruto: 747.00 g, Empaquetado: 1.00 pz.

Figuras

Más información



Datos técnicos

Per punto fisso Ø 25 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 150 mm2
Corrente di corto circuito max. Icc 0,5 s 42,0 kA
Corrente di corto circuito max. Icc 0,5 s 29,6 kA

Se ha añadido el artículo 772322 a favoritos.

Ir a favoritos

El artículo 772322 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Pinza per punti fissi a sfera, fissa con manico isolato

2 Productos

N.º art. 772313 KKH 20 HG

GTIN 4013364054448, N.º de arancel aduanero (EU): 85359000, Peso bruto: 400.00 g, Empaquetado: 1.00 pz.

Figuras

Más información



Datos técnicos

Per punto fisso Ø 20 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 120 mm2
Corrente di corto circuito max. Icc 0,5 s 33,5 kA
Corrente di corto circuito max. Icc 0,5 s 23,7 kA

Se ha añadido el artículo 772313 a favoritos.

Ir a favoritos

El artículo 772313 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 772323 KKH 25 HG

GTIN 4013364054462, N.º de arancel aduanero (EU): 85359000, Peso bruto: 876.00 g, Empaquetado: 1.00 pz.

Figuras

Más información



Datos técnicos

Per punto fisso Ø 25 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 150 mm2
Corrente di corto circuito max. Icc 0,5 s 42,0 kA
Corrente di corto circuito max. Icc 0,5 s 29,6 kA

Se ha añadido el artículo 772323 a favoritos.

Ir a favoritos

El artículo 772323 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Elemento di connessione di terra con galletto

2 Productos

N.º art. 775621 EAS EK FM 12

GTIN 4013364102545, N.º de arancel aduanero (EU): 85359000, Peso bruto: 311.00 g, Empaquetado: 1.00 pz.

Figuras

Más información



Datos técnicos

Dimensioni M12
Antirotazione PK1
Per sezione corda Cu 16 ... 150 mm2
Corrente di corto circuito max. Icc 0,5 s 42,0 kA
Corrente di corto circuito max. Icc 0,5 s 29,6 kA

Se ha añadido el artículo 775621 a favoritos.

Ir a favoritos

El artículo 775621 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 775631 EAS EK FM 16

GTIN 4013364102552, N.º de arancel aduanero (EU): 85359000, Peso bruto: 290.00 g, Empaquetado: 1.00 pz.

Figuras

Más información



Datos técnicos

Dimensioni M16
Antirotazione PK1
Per sezione corda Cu 16 ... 150 mm2
Corrente di corto circuito max. Icc 0,5 s 42,0 kA
Corrente di corto circuito max. Icc 0,5 s 29,6 kA

Se ha añadido el artículo 775631 a favoritos.

Ir a favoritos

El artículo 775631 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Elemento di connessione di terra con vite ad alette

2 Productos

N.º art. 775626 EAS EK FS 12

GTIN 4013364102569, N.º de arancel aduanero (EU): 85359000, Peso bruto: 343.00 g, Empaquetado: 1.00 pz.

Figuras

Más información



Datos técnicos

Dimensioni M12 x 15 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 150 mm2
Corrente di corto circuito max. Icc 0,5 s 42,0 kA
Corrente di corto circuito max. Icc 0,5 s 29,6 kA

Se ha añadido el artículo 775626 a favoritos.

Ir a favoritos

El artículo 775626 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 775636 EAS EK FS 16

GTIN 4013364102576, N.º de arancel aduanero (EU): 85359000, Peso bruto: 350.00 g, Empaquetado: 1.00 pz.

Figuras

Más información



Datos técnicos

Dimensioni M16 x 15 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 150 mm2
Corrente di corto circuito max. Icc 0,5 s 42,0 kA
Corrente di corto circuito max. Icc 0,5 s 29,6 kA

Se ha añadido el artículo 775636 a favoritos.

Ir a favoritos

El artículo 775636 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Boccola di connessione di terra con vite ad alette

Per punti fissi di terra con scanalatura anulare.

1 Producto

N.º art. 790150 EAB RN 16 FS

GTIN 4013364005365, N.º de arancel aduanero (EU): 85359000, Peso bruto: 450.00 g, Empaquetado: 1.00 pz.

Figuras

Más información



Datos técnicos

Dimensioni Ø16 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 150*) mm2
Corrente di corto circuito max. Icc 0,5 s 42,0 kA
Corrente di corto circuito max. Icc 0,5 s 29,6 kA
*) per lunghezza corda > 4000 mm: max. fino a 95 mm2 (26,5 kA / 0,5 s)

Se ha añadido el artículo 790150 a favoritos.

Ir a favoritos

El artículo 790150 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

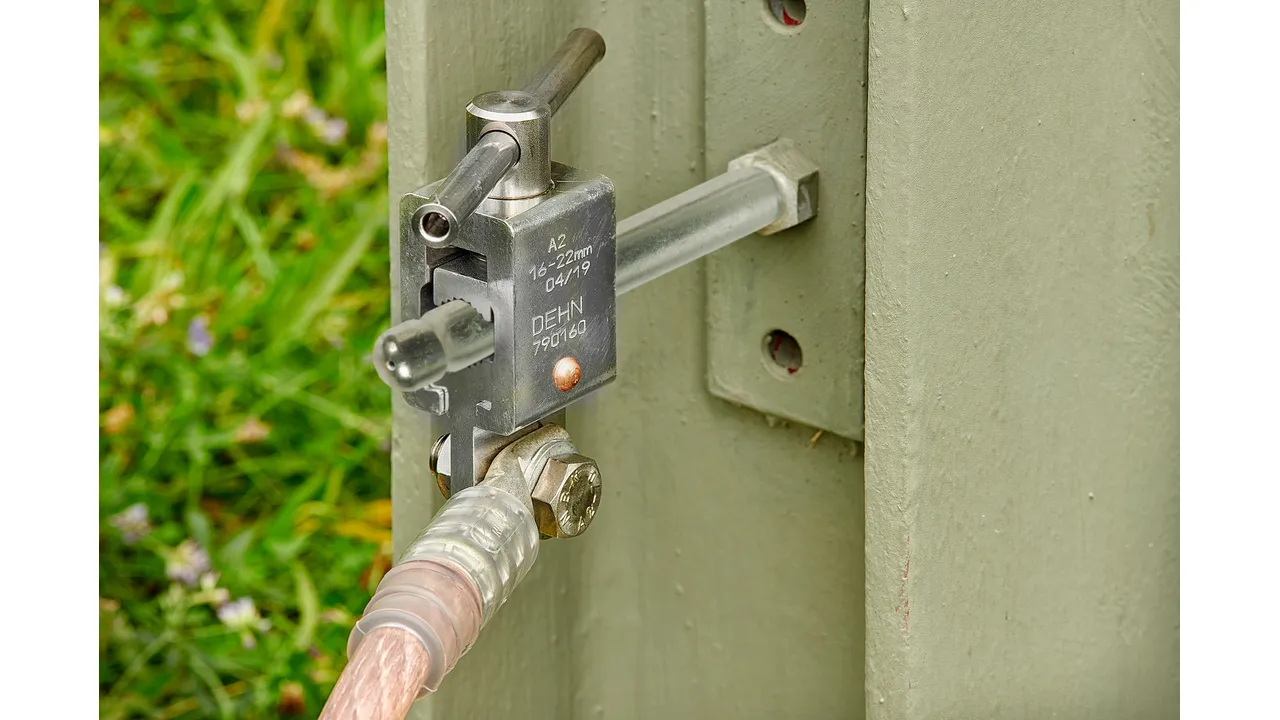

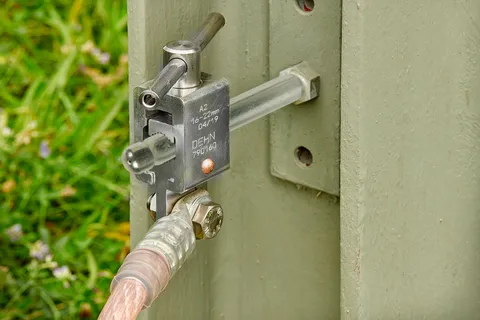

Boccola di connessione di terra con barretta di rotazione

Per punti fissi di terra con scanalatura anulare.

1 Producto

N.º art. 790160 EAB RN 16 SKN

GTIN 4013364018693, N.º de arancel aduanero (EU): 85359000, Peso bruto: 737.40 g, Empaquetado: 1.00 pz.

Figuras

Más información



Datos técnicos

Dimensioni Ø16 mm
Antirotazione PK2
Per sezione corda Cu 16 ... 150**) mm2
Corrente di corto circuito max. Icc 0,5 s 29,6 kA
Corrente di corto circuito max. Icc 0,5 s 29,6 kA
**) corrente di corto circuito anche per durata di arresto Ik 1 s max. 29,6 kA

Se ha añadido el artículo 790160 a favoritos.

Ir a favoritos

El artículo 790160 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Morsetto di messa a terra con barretta di rotazione e molla a tazza

Rondella di fresatura, molla a tazza e barretta di rotazione per un contatto sicuro.

1 Producto

N.º art. 792190 EFK FL40 SKN

GTIN 4013364068315, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.32 kg, Empaquetado: 1.00 pz.

Figuras

Más información



Datos técnicos

Campo di serraggio fino a 40 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 95 mm2
Corrente di corto circuito max. Icc 0,5 s 26,5 kA
Corrente di corto circuito max. Icc 0,5 s 18,7 kA

Se ha añadido el artículo 792190 a favoritos.

Ir a favoritos

El artículo 792190 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Morsetto di messa a terra con barretta di rotazione

Rondella di fresatura e barretta di rotazione per un contatto sicuro.

1 Producto

N.º art. 792030 EFK FL30 SKN

GTIN 4013364005853, N.º de arancel aduanero (EU): 85359000, Peso bruto: 610.00 g, Empaquetado: 1.00 pz.

Figuras

Más información



Datos técnicos

Campo di serraggio fino a 30 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 50 mm2
Corrente di corto circuito max. Icc 0,5 s 14,0 kA
Corrente di corto circuito max. Icc 0,5 s 9,9 kA

Se ha añadido el artículo 792030 a favoritos.

Ir a favoritos

El artículo 792030 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
