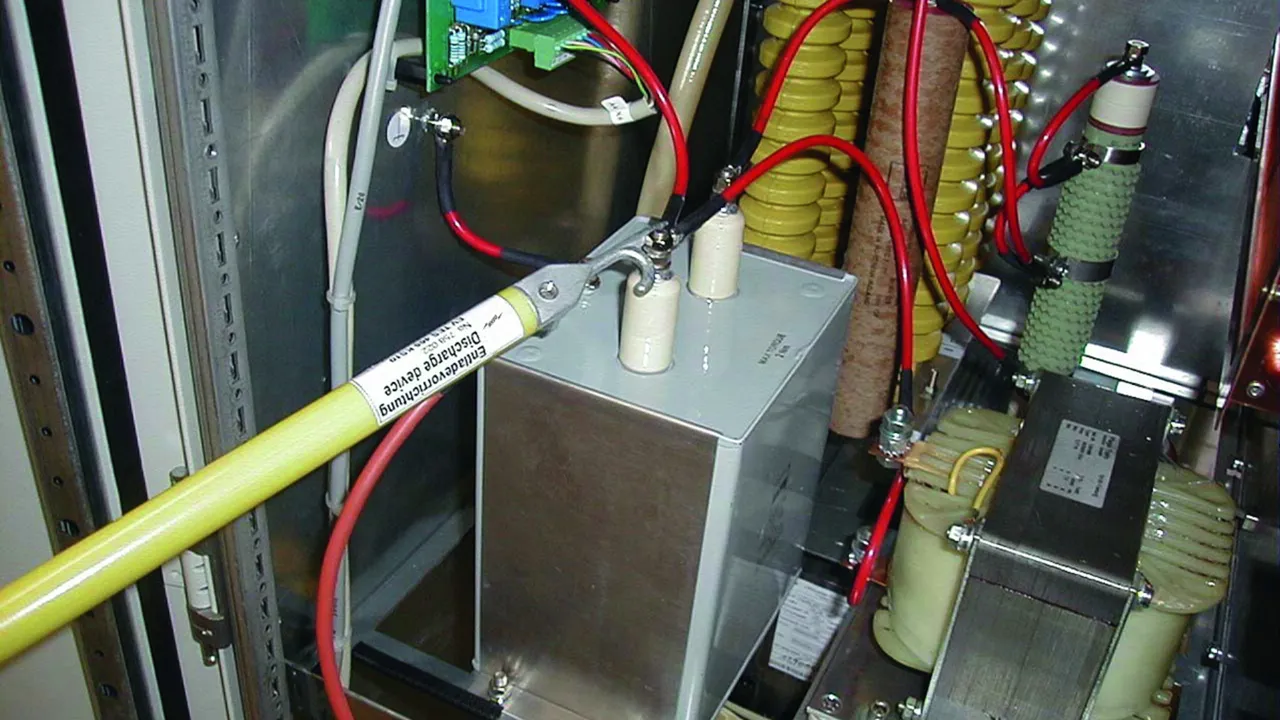

Dispositivi di scarica e compensazione del potenziale

Per la dispersione delle cariche elettrostatiche
Punte di prova di diverse tipologie
Gancio di fissaggio specifico per impianti elettrostatici, da applicare a conduttori tondi Ø12 ... 26,5 mm
Passacavi stagni con rivestimento plastico e protezione antitorsione aggiuntiva

Dispositivo di scarica con impugnatura e morsetto di terra con vite ad alette

1 Producto

N.º art. 758020 EV TES 465 EK

GTIN 4013364098992, N.º de arancel aduanero (EU): 85369095, Peso bruto: 1.44 kg, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Datos técnicos

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Campo di serraggio	fino a 20 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Campo di serraggio	fino a 20 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova e del gancio di fissaggio	Zamak
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Se ha añadido el artículo 758020 a favoritos.

Ir a favoritos

El artículo 758020 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Dispositivo di scarica con impugnatura e pinza di terra con molla di serraggio

1 Producto

N.º art. 758021 EV TES 465 EZ

GTIN 4013364099005, N.º de arancel aduanero (EU): 85369095, Peso bruto: 1.20 kg, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Datos técnicos

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Campo di fissaggio Td/Pt	fino a Ø16 mm fino a 13 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Campo di fissaggio Td/Pt	fino a Ø16 mm fino a 13 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova e del gancio di fissaggio	Zamak
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Se ha añadido el artículo 758021 a favoritos.

Ir a favoritos

El artículo 758021 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Dispositivo di scarica con impugnatura e capocorda lato terra

Foro Ø8,4 mm e cavo in silicone

1 Producto

N.º art. 758022 EV TES 465 KS10

GTIN 4013364099012, N.º de arancel aduanero (EU): 85369095, Peso bruto: 750.00 g, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Datos técnicos

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	10 mm²
Guaina del conduttore	Cavo in silicone rosso
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	10 mm²
Guaina del conduttore	Cavo in silicone rosso
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova e del gancio di fissaggio	Zamak
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Se ha añadido el artículo 758022 a favoritos.

Ir a favoritos

El artículo 758022 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Dispositivo di scarica con morsetto di terra con vite ad alette

1 Producto

N.º art. 758001 EV TS 2000 EK

GTIN 4013364004030, N.º de arancel aduanero (EU): 85369095, Peso bruto: 3.22 kg, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Datos técnicos

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	2000 mm
Lunghezza totale (l_G )	2050 mm
Campo di serraggio	fino a 20 mm
Materiale della punta di prova	lega rame/gal Sn

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	2000 mm
Lunghezza totale (l_G )	2050 mm
Campo di serraggio	fino a 20 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova	lega rame/gal Sn
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Se ha añadido el artículo 758001 a favoritos.

Ir a favoritos

El artículo 758001 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Dispositivo di scarica con pinza di terra con molla di serraggio

1 Producto

N.º art. 758003 EV TS 2000 EZ

GTIN 4013364004047, N.º de arancel aduanero (EU): 85369095, Peso bruto: 2.95 kg, Empaquetado: 1.00 pz.

Figuras

Más información

Datos técnicos

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	2000 mm
Lunghezza totale (l_G )	2050 mm
Campo di fissaggio Td/Pt	fino a Ø16 mm fino a 13 mm
Materiale della punta di prova	lega rame/gal Sn
^*) Collaudo secondo dichiarazione del produttore

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	2000 mm
Lunghezza totale (l_G )	2050 mm
Campo di fissaggio Td/Pt	fino a Ø16 mm fino a 13 mm
Capacità isolante del tubo isolante (DIN VDE 0681-1)	75 kV
Corrente impulsiva di scarica max (8/20 µs)*	50 kA
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova	lega rame/gal Sn
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro
^*) Collaudo secondo dichiarazione del produttore

Se ha añadido el artículo 758003 a favoritos.

Ir a favoritos

El artículo 758003 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Dispositivo di messa a terra con morsetto dotato di volantino

Per il fissaggio a conduttori tondi Ø12 ... 26,5 mm per impianti elettrostatici

1 Producto

N.º art. 758015 EV EH 1725 EK

GTIN 4013364041608, N.º de arancel aduanero (EU): 85369095, Peso bruto: 3.62 kg, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Datos técnicos

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	25 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	1500 mm
Lunghezza totale (l_G )	1725 mm
Campo di serraggio	fino a 30 mm
Materiale del gancio di fissaggio	Bronzo/gal Sn

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	25 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Parte collegabile all’impianto di messa a terra	Morsetto di terra tipo F 2, campo di serraggio fino a 30 mm
Lunghezza del tubo	1500 mm
Lunghezza totale (l_G )	1725 mm
Campo di serraggio	fino a 30 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale del gancio di fissaggio	Bronzo/gal Sn
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Se ha añadido el artículo 758015 a favoritos.

Ir a favoritos

El artículo 758015 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Dispositivo di scarica con punta di prova, gancio di fissaggio e capocorda lato terra

Capocorda a crimpare PK1 (foro Ø12,5 mm con sistema antitorsione)

1 Producto

N.º art. 758025 EV TES STK 1500 KS

GTIN 4013364127838, N.º de arancel aduanero (EU): 85369095, Peso bruto: 2.29 kg, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Datos técnicos

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1500 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1500 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova e del gancio di fissaggio	Zamak
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Se ha añadido el artículo 758025 a favoritos.

Ir a favoritos

El artículo 758025 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Dispositivo di scarica con archetto di sospensione e capocorda lato terra

Capocorda a crimpare PK1 (foro Ø12,5 mm con sistema antitorsione)

1 Producto

N.º art. 758028 EV EHB 1600 SN7114

GTIN 4013364132450, N.º de arancel aduanero (EU): 85369095, Peso bruto: 5.16 kg, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Datos técnicos

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1600 mm
Materiale del gancio di sospensione	INOX

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1600 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale del gancio di sospensione	INOX
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Se ha añadido el artículo 758028 a favoritos.

Ir a favoritos

El artículo 758028 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Dispositivo di compensazione del potenziale con morsetti di terra isolati

1 Producto

N.º art. 758099 PAV 3+1 16 ZAK

GTIN 4013364287587, N.º de arancel aduanero (EU): 85369095, Peso bruto: 3.21 kg, Empaquetado: 1.00 pz.

Figuras

Más información

Datos técnicos

Lunghezza del conduttore A / B / C	1750 mm
Lunghezza del conduttore D	3200 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Campo di serraggio	5-25 mm

Lunghezza del conduttore A / B / C	1750 mm
Lunghezza del conduttore D	3200 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Campo di serraggio	5-25 mm
Colore morsetto A / B / C	nero
Colore morsetto D	rosso
Tipi di serraggio disponibili per i morsetti	> 500
Corrente continua max ammissibile	10 A
Intervallo di temperatura di esercizio	-30 °C ... +50 °C
Intervallo di temperatura per lo stoccaggio	-40 °C ... +70 °C
Struttura del conduttore	Treccia di rame non zincato a fili sottili secondo VDE 0295-6
Rigidità dielettrica della guaina del conduttore	≥ 10 kV/mm
Spessore della parete isolante	1,20 mm (valore tipico)
Isolamento	Miscela in PVC TM2 secondo HD21.1

Se ha añadido el artículo 758099 a favoritos.

Ir a favoritos

El artículo 758099 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Dispositivo di scarica con impugnatura, senza conduttore di terra

1 Producto

N.º art. 758036 EV TES 465 SN7215

GTIN 4013364133884, N.º de arancel aduanero (EU): 85369095, Peso bruto: 1.35 kg, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Datos técnicos

Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Vite	M8 x 20 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Se ha añadido el artículo 758036 a favoritos.

Ir a favoritos

El artículo 758036 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Dispositivo di scarica con punta di prova, senza conduttore di terra

1 Producto

N.º art. 758075 EV TS STK 1470

GTIN 4013364247789, N.º de arancel aduanero (EU): 85369095, Peso bruto: 1.75 kg, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Datos técnicos

Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1470 mm
Vite	M8 x 20 mm
Materiale della punta di prova	lega rame/gal Sn

Se ha añadido el artículo 758075 a favoritos.

Ir a favoritos

El artículo 758075 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Dispositivo di scarica con punta di prova e gancio di fissaggio, senza conduttore di terra

1 Producto

N.º art. 758085 EV TES STK 1500

GTIN 4013364247819, N.º de arancel aduanero (EU): 85369095, Peso bruto: 1.42 kg, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Datos técnicos

Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1500 mm
Vite	M8 x 20 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Se ha añadido el artículo 758085 a favoritos.

Ir a favoritos

El artículo 758085 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Dispositivo di scarica con archetto di sospensione, senza conduttore di terra

1 Producto

N.º art. 758095 EV EHB STK 1600

GTIN 4013364247826, N.º de arancel aduanero (EU): 85369095, Peso bruto: 2.32 kg, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Archivos CAD

Datos técnicos

Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1600 mm
Vite	M8 x 20 mm
Materiale del gancio di sospensione	INOX

Se ha añadido el artículo 758095 a favoritos.

Ir a favoritos

El artículo 758095 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Dispositivi di scarica e compensazione del potenziale

Dispositivo di scarica con impugnatura e morsetto di terra con vite ad alette

N.º art. 758020 EV TES 465 EK

Se ha añadido el artículo 758020 a favoritos.

El artículo 758020 ha sido añadido a la cesta de compra.

Dispositivo di scarica con impugnatura e pinza di terra con molla di serraggio

N.º art. 758021 EV TES 465 EZ

Se ha añadido el artículo 758021 a favoritos.

El artículo 758021 ha sido añadido a la cesta de compra.

Dispositivo di scarica con impugnatura e capocorda lato terra

N.º art. 758022 EV TES 465 KS10

Se ha añadido el artículo 758022 a favoritos.

El artículo 758022 ha sido añadido a la cesta de compra.

Dispositivo di scarica con morsetto di terra con vite ad alette

N.º art. 758001 EV TS 2000 EK

Se ha añadido el artículo 758001 a favoritos.

El artículo 758001 ha sido añadido a la cesta de compra.

Dispositivo di scarica con pinza di terra con molla di serraggio

N.º art. 758003 EV TS 2000 EZ

Se ha añadido el artículo 758003 a favoritos.

El artículo 758003 ha sido añadido a la cesta de compra.

Dispositivo di messa a terra con morsetto dotato di volantino

N.º art. 758015 EV EH 1725 EK

Se ha añadido el artículo 758015 a favoritos.

El artículo 758015 ha sido añadido a la cesta de compra.

Dispositivo di scarica con punta di prova, gancio di fissaggio e capocorda lato terra

N.º art. 758025 EV TES STK 1500 KS

Se ha añadido el artículo 758025 a favoritos.

El artículo 758025 ha sido añadido a la cesta de compra.

Dispositivo di scarica con archetto di sospensione e capocorda lato terra

N.º art. 758028 EV EHB 1600 SN7114

Se ha añadido el artículo 758028 a favoritos.

El artículo 758028 ha sido añadido a la cesta de compra.

Dispositivo di compensazione del potenziale con morsetti di terra isolati

N.º art. 758099 PAV 3+1 16 ZAK

Se ha añadido el artículo 758099 a favoritos.

El artículo 758099 ha sido añadido a la cesta de compra.

Dispositivo di scarica con impugnatura, senza conduttore di terra

N.º art. 758036 EV TES 465 SN7215

Debe estar registrado para descargar 758036.stp.

Debe estar registrado para descargar 758036.igs.

Debe estar registrado para descargar 758036.jt.

Debe estar registrado para descargar 758036.dwg.

Se ha añadido el artículo 758036 a favoritos.

El artículo 758036 ha sido añadido a la cesta de compra.

Dispositivo di scarica con punta di prova, senza conduttore di terra

N.º art. 758075 EV TS STK 1470

Se ha añadido el artículo 758075 a favoritos.

El artículo 758075 ha sido añadido a la cesta de compra.

Dispositivo di scarica con punta di prova e gancio di fissaggio, senza conduttore di terra

N.º art. 758085 EV TES STK 1500

Se ha añadido el artículo 758085 a favoritos.

El artículo 758085 ha sido añadido a la cesta de compra.

Dispositivo di scarica con archetto di sospensione, senza conduttore di terra

N.º art. 758095 EV EHB STK 1600

Debe estar registrado para descargar 758095.stp.

Debe estar registrado para descargar 758095.igs.

Debe estar registrado para descargar 758095.jt.

Debe estar registrado para descargar 758095.dwg.

Debe estar registrado para descargar 758095m_D.dxf.

Se ha añadido el artículo 758095 a favoritos.

El artículo 758095 ha sido añadido a la cesta de compra.
