Elementi di connessione lato fase per linee aeree

Per l’equipaggiamento sul lato fase di dispositivi uni- e tripolari di messa a terra ed in corto circuito su linee aeree
Con guida per l’agganciamento per il sicuro aggancio su conduttori aerei
Facile aggancio tramite elemento di pressione a molla
Esecuzione PK1 antirotazione rispettivamente PK2 e codolo lungo con innesto a baionentta
Dispositivi di messa a terra ed in corto circuito possono essere assemblati online tramite il configuratore EuK

Detalles

Capocorda pressato tipo **PK1**:
antirotazione tramite asola sul capocorda (esecuzione standard).

Pinza di fase con elemento di pressione a molla.

Pinza di fase con guida fissa di
agganciamento per il sicuro aggancio.

Capocorda pressato tipo **PK2**:
senza asola sul capicorda per elementi di connessione di altri fornitori a richiesta.

Pinza con codolo lungo e fioretto di messa a terra con giunto in alluminio

Pinza di fase a vite in esecuzione normale

Resistente al corto circuito anche con conduttori corrosi per eventi atmosferici.

2 Productos

N.º art. 784201 PSK 4 30 SQL

GTIN 4013364006591, N.º de arancel aduanero (EU): 85359000, Peso bruto: 880.00 g, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Datos técnicos

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn

Se ha añadido el artículo 784201 a favoritos.

Ir a favoritos

El artículo 784201 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 784301 PSK 10 65 SQL

GTIN 4013364006553, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.70 kg, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Datos técnicos

Campo di serraggio Ø	10 ... 65 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA

Campo di serraggio Ø	10 ... 65 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn

Se ha añadido el artículo 784301 a favoritos.

Ir a favoritos

El artículo 784301 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

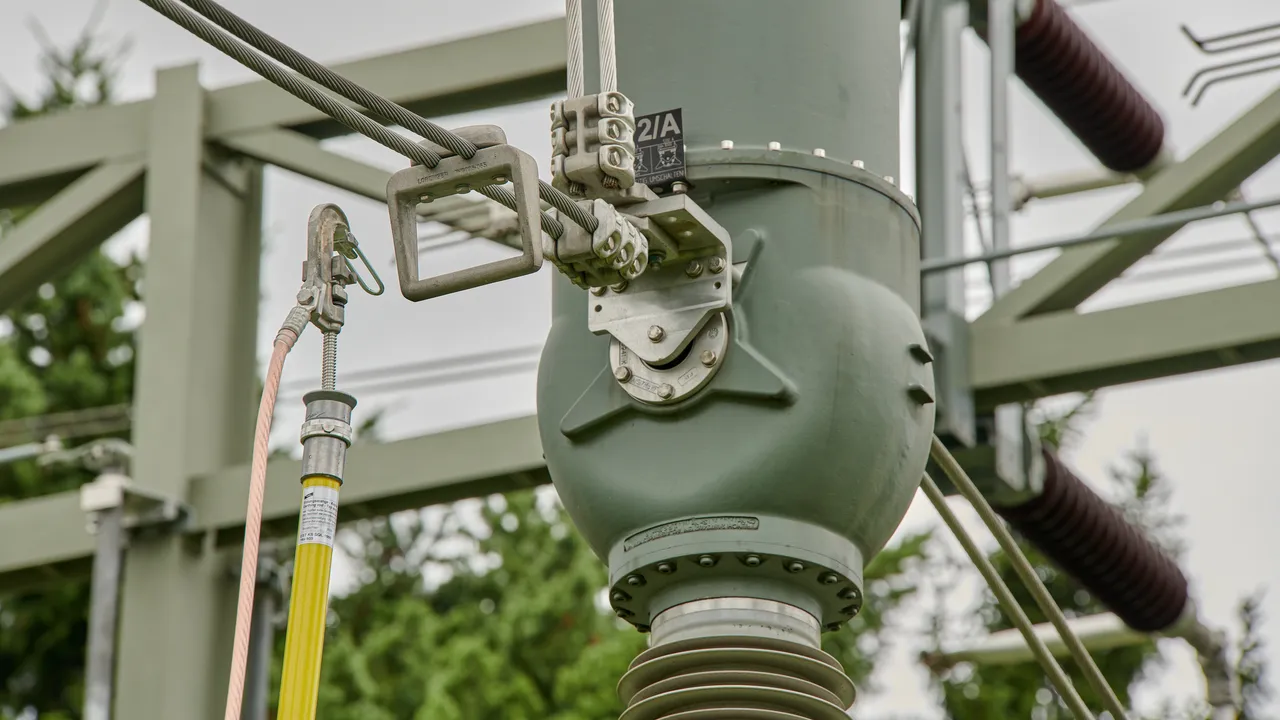

Pinza di fase a vite con guida per l'aggancio

Resistente al corto circuito anche con conduttori corrosi per eventi atmosferici.

2 Productos

N.º art. 784401 PSK 4 30 SQL EH

GTIN 4013364006614, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.47 kg, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Datos técnicos

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn
Materiale guida per l'aggancio	Fe/gal Zn

Se ha añadido el artículo 784401 a favoritos.

Ir a favoritos

El artículo 784401 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 784501 PSK 10 65 SQL EH

GTIN 4013364006560, N.º de arancel aduanero (EU): 85359000, Peso bruto: 2.12 kg, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Datos técnicos

Campo di serraggio Ø	10 ... 65 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA

Campo di serraggio Ø	10 ... 65 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn
Materiale guida per l'aggancio	Fe/gal Zn

Se ha añadido el artículo 784501 a favoritos.

Ir a favoritos

El artículo 784501 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Pinza di fase a vite con precarico a molla

L'aggancio avviene tramite la pinza sotto carico.

1 Producto

N.º art. 784480 PSK FV 4 30 SQL

GTIN 4013364054479, N.º de arancel aduanero (EU): 85359000, Peso bruto: 600.00 g, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Datos técnicos

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn

Se ha añadido el artículo 784480 a favoritos.

Ir a favoritos

El artículo 784480 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Pinza di fase a vite con elevato campo di serraggio

Specialmente adatto per conduttori in Al e Al/Fe, tubi e punti fissi di fase.

1 Producto

N.º art. 784085 PSK 10 85 SQL

GTIN 4013364018686, N.º de arancel aduanero (EU): 85359000, Peso bruto: 872.00 g, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Datos técnicos

Campo di serraggio Ø	10 ... 85 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	29,6 kA
Corrente max di corto circuito I_k1 s	29,6 kA

Campo di serraggio Ø	10 ... 85 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	29,6 kA
Corrente max di corto circuito I_k1 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX

Se ha añadido el artículo 784085 a favoritos.

Ir a favoritos

El artículo 784085 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Pinza di fase a vite con grande campo di serraggio e fioretto di messa a terra telescopico

Particolarmente adatta per corde in Al e Al-St, tubi e punti fissi di terra lato fase.

1 Producto

N.º art. 769511 ESTC PSK 5000 SN7249

GTIN 4013364135055, N.º de arancel aduanero (EU): 82055980, Peso bruto: 5.71 kg, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Datos técnicos

Campo di serraggio Ø	10 ... 85 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	29,6 kA
Corrente max di corto circuito I_k1 s	29,6 kA
Lunghezza totale (l_{G max} / I_{G min} )	5200 / 2875 mm
Lunghezza impugnatura	1900 mm

Campo di serraggio Ø	10 ... 85 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	29,6 kA
Corrente max di corto circuito I_k1 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX
Materiale tubo isolante	tubo in poliestere rinforzato con fibre di vetro
Materiale giunto a innesto, impugnatura a croce	lega Al
Lunghezza totale (l_{G max} / I_{G min} )	5200 / 2875 mm
Lunghezza impugnatura	1900 mm
Diametro fioretto	43 mm

Se ha añadido el artículo 769511 a favoritos.

Ir a favoritos

El artículo 769511 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Pinza di fase a vite

Specialmente adatta nell’impiego inclinato.

2 Productos

N.º art. 784032 PSK 10 32 SQL

GTIN 4013364018679, N.º de arancel aduanero (EU): 85359000, Peso bruto: 843.00 g, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Archivos CAD

Datos técnicos

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX

Se ha añadido el artículo 784032 a favoritos.

Ir a favoritos

El artículo 784032 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 784033 PSK 10 50 SQL

GTIN 4013364553637, N.º de arancel aduanero (EU): 85359000, Peso bruto: 936.00 g, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Archivos CAD

Datos técnicos

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX

Se ha añadido el artículo 784033 a favoritos.

Ir a favoritos

El artículo 784033 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Pinza di fase con staffa di sicurezza

Specialmente adatta nell'impiego inclinato.

1 Producto

N.º art. 784038 PSK 10 32 SQL SB

GTIN 4013364138452, N.º de arancel aduanero (EU): 85359000, Peso bruto: 1.01 kg, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Datos técnicos

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX
Materiale guida per l'aggancio	INOX

Se ha añadido el artículo 784038 a favoritos.

Ir a favoritos

El artículo 784038 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Pinza per punti fissi a sfera, fissa

2 Productos

N.º art. 772314 KKH 20 SQL

GTIN 4013364080171, N.º de arancel aduanero (EU): 85359000, Peso bruto: 446.00 g, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Datos técnicos

Per punto fisso a sfera Ø	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA

Per punto fisso a sfera Ø	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Cu/gal Sn
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn

Se ha añadido el artículo 772314 a favoritos.

Ir a favoritos

El artículo 772314 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 772324 KKH 25 SQL

GTIN 4013364080188, N.º de arancel aduanero (EU): 85359000, Peso bruto: 719.00 g, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Datos técnicos

Per punto fisso a sfera Ø	25 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	42,0 kA
Corrente max di corto circuito I_k1 s	29,6 kA

Per punto fisso a sfera Ø	25 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	42,0 kA
Corrente max di corto circuito I_k1 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Cu/gal Sn
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn

Se ha añadido el artículo 772324 a favoritos.

Ir a favoritos

El artículo 772324 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Pinza universale

2 Productos

N.º art. 773236 UK 25 SQL

GTIN 4013364114579, N.º de arancel aduanero (EU): 85359000, Peso bruto: 713.50 g, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Datos técnicos

Per punto fisso a sfera Ø	20 / 25 mm
Campo di serraggio per perno a T	15 mm
Campo di serraggio per Td / Pt	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
*) Vedi tabella del campo di serraggio e sezione trasversale massima della corda per pinze universali

Per punto fisso a sfera Ø	20 / 25 mm
Campo di serraggio per perno a T	15 mm
Campo di serraggio per Td / Pt	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	Fe/gal Zn
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn
*) Vedi tabella del campo di serraggio e sezione trasversale massima della corda per pinze universali

Se ha añadido el artículo 773236 a favoritos.

Ir a favoritos

El artículo 773236 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 773331 UK 30 SQL

GTIN 4013364069244, N.º de arancel aduanero (EU): 85359000, Peso bruto: 793.00 g, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Datos técnicos

Per punto fisso a sfera Ø	25 / 30 mm
Campo di serraggio per perno a T	18 mm
Campo di serraggio per Td / Pt	30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
*) Vedi tabella del campo di serraggio e sezione trasversale massima della corda per pinze universali

Per punto fisso a sfera Ø	25 / 30 mm
Campo di serraggio per perno a T	18 mm
Campo di serraggio per Td / Pt	30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	Fe/gal Zn
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn
*) Vedi tabella del campo di serraggio e sezione trasversale massima della corda per pinze universali

Se ha añadido el artículo 773331 a favoritos.

Ir a favoritos

El artículo 773331 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Elementi di connessione lato fase per linee aeree

Detalles

Pinza di fase a vite in esecuzione normale

N.º art. 784201 PSK 4 30 SQL

Se ha añadido el artículo 784201 a favoritos.

El artículo 784201 ha sido añadido a la cesta de compra.

N.º art. 784301 PSK 10 65 SQL

Se ha añadido el artículo 784301 a favoritos.

El artículo 784301 ha sido añadido a la cesta de compra.

Pinza di fase a vite con guida per l'aggancio

N.º art. 784401 PSK 4 30 SQL EH

Se ha añadido el artículo 784401 a favoritos.

El artículo 784401 ha sido añadido a la cesta de compra.

N.º art. 784501 PSK 10 65 SQL EH

Se ha añadido el artículo 784501 a favoritos.

El artículo 784501 ha sido añadido a la cesta de compra.

Pinza di fase a vite con precarico a molla

N.º art. 784480 PSK FV 4 30 SQL

Se ha añadido el artículo 784480 a favoritos.

El artículo 784480 ha sido añadido a la cesta de compra.

Pinza di fase a vite con elevato campo di serraggio

N.º art. 784085 PSK 10 85 SQL

Se ha añadido el artículo 784085 a favoritos.

El artículo 784085 ha sido añadido a la cesta de compra.

Pinza di fase a vite con grande campo di serraggio e fioretto di messa a terra telescopico

N.º art. 769511 ESTC PSK 5000 SN7249

Debe estar registrado para descargar 769511m_D.dxf.

Se ha añadido el artículo 769511 a favoritos.

El artículo 769511 ha sido añadido a la cesta de compra.

Pinza di fase a vite

N.º art. 784032 PSK 10 32 SQL

Debe estar registrado para descargar 784032.stp.

Debe estar registrado para descargar 784032.igs.

Debe estar registrado para descargar 784032.dwg.

Debe estar registrado para descargar 784032.jt.

Debe estar registrado para descargar 784032m_D.dxf.

Se ha añadido el artículo 784032 a favoritos.

El artículo 784032 ha sido añadido a la cesta de compra.

N.º art. 784033 PSK 10 50 SQL

Debe estar registrado para descargar 784032.stp.

Debe estar registrado para descargar 784032.igs.

Debe estar registrado para descargar 784032.dwg.

Debe estar registrado para descargar 784032.jt.

Debe estar registrado para descargar 784032m_D.dxf.

Se ha añadido el artículo 784033 a favoritos.

El artículo 784033 ha sido añadido a la cesta de compra.

Pinza di fase con staffa di sicurezza

N.º art. 784038 PSK 10 32 SQL SB

Se ha añadido el artículo 784038 a favoritos.

El artículo 784038 ha sido añadido a la cesta de compra.

Pinza per punti fissi a sfera, fissa

N.º art. 772314 KKH 20 SQL

Se ha añadido el artículo 772314 a favoritos.

El artículo 772314 ha sido añadido a la cesta de compra.

N.º art. 772324 KKH 25 SQL

Se ha añadido el artículo 772324 a favoritos.

El artículo 772324 ha sido añadido a la cesta de compra.

Pinza universale

N.º art. 773236 UK 25 SQL

Se ha añadido el artículo 773236 a favoritos.

El artículo 773236 ha sido añadido a la cesta de compra.

N.º art. 773331 UK 30 SQL

Se ha añadido el artículo 773331 a favoritos.

El artículo 773331 ha sido añadido a la cesta de compra.
