Rivelatore di tensione continua PHE/G

Rilevare in modo sicuro la mancanza di tensione

Per impianti di tensione continua (tram e metropolitane, circuito intermedio di corrente continua)
Riconoscimento indicazione sicuro
Maneggevolezza facile e sicura
Facile da usare

Detalles

Morsetto di terra con Manico girevole e **magnete**.

PHE/G per conduttori aerei, esecuzione polo positivo sul puntale di prova

Monoasta (in tre parti)

Per reti a corrente continua con polo negativo collegato a terra
Polo positivo: Puntale di prova
Polo negativo: Morsetto di messa a terra

1 Producto

N.º art. 767610 PHEG1 FD P 3

GTIN 4013364135208, N.º de arancel aduanero (EU): 90303370, Peso bruto: 5.10 kg, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensione d'innesco (U_t )	1,1 kV
Tensione nominale (U_N )	3,0 kV
Lunghezza cavo di terra	6000 mm
Lunghezza totale (l_G )	4125 mm

Tensione d'innesco (U_t )	1,1 kV
Tensione nominale (U_N )	3,0 kV
Tipo di tensione	DC
Lunghezza puntale di prova (I_S )	1245 mm
Lunghezza fioretto isolante (l₁ )	1500 mm
Lunghezza prolungamento dell'impugnatura (l₂ )	1470 mm
Lunghezza cavo di terra	6000 mm
Lunghezza totale (l_G )	4125 mm
Morsetto di messa a terra	senza magnete
Norma	in appoggio a DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe climatica N
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	cavi aerei
Esecuzione	bipolare
Indicazione	ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in poliestere rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Materiale cavo di collegamento	conduttore in Cu molto flessibile

Se ha añadido el artículo 767610 a favoritos.

Ir a favoritos

El artículo 767610 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

PHE/G per cavi aerei, esecuzione polo negativo sul puntale di prova

Con manico unico (4 pezzi)

Per reti di tensione continua con polo negativo di terra
Polo negativo: testa di prova
Polo positivo: morsetto di terra

1 Producto

N.º art. 767614 PHEG1 FD M SN7223

GTIN 4013364135307, N.º de arancel aduanero (EU): 90303370, Peso bruto: 7.55 kg, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensione d'innesco (U_t )	0,825 kV
Tensione nominale (U_N )	1,65 kV
Lunghezza cavo di terra	8000 mm
Lunghezza totale (l_G )	4060 mm

Tensione d'innesco (U_t )	0,825 kV
Tensione nominale (U_N )	1,65 kV
Tipo di tensione	DC
Lunghezza puntale di prova (I_S )	1245 mm
Lunghezza fioretto isolante (l₁ )	1500 mm
Lunghezza prolungamento dell'impugnatura (l₂ )	1470 mm
Lunghezza cavo di terra	8000 mm
Lunghezza totale (l_G )	4060 mm
Norma	in appoggio a DIN VDE 0682-412 (EN/IEC 61243-2)
Campo di temperatura	–25 °C ... +55 °C, classe climatica N
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	cavi aerei
Esecuzione	bipolare
Indicazione	ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in poliestere rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Materiale cavo di collegamento	conduttore in Cu molto flessibile

Se ha añadido el artículo 767614 a favoritos.

Ir a favoritos

El artículo 767614 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

PHE/G I per impianti di commutazione, esecuzione polo positivo sul puntale di prova

Con manico unico

Per reti di tensione continua con polo negativo di terra
Polo positivo: testa di prova
Polo negativo: morsetto di terra con magnete

1 Producto

N.º art. 767666 PHEG1.S P SN7401

GTIN 4013364157071, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.90 kg, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensione d'innesco (U_t )	120 V
Tensione nominale (U_N )	1 ... 24 kV
Lunghezza cavo di terra	2000 mm
Lunghezza totale (l_G )	1260 mm
Immersione (I_O )	535 mm

Tensione d'innesco (U_t )	120 V
Tensione nominale (U_N )	1 ... 24 kV
Tipo di tensione	DC
Lunghezza puntale di prova (I_S )	765 mm
Lunghezza fioretto isolante (l₁ )	550 mm
Lunghezza cavo di terra	2000 mm
Lunghezza totale (l_G )	1260 mm
Immersione (I_O )	535 mm
Morsetto di messa a terra	con magnete
Norma	in appoggio a DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe climatica N
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione
Esecuzione	bipolare
Indicazione	ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in poliestere rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Materiale cavo di collegamento	conduttore in Cu molto flessibile

Se ha añadido el artículo 767666 a favoritos.

Ir a favoritos

El artículo 767666 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

PHE/G I per impianti di commutazione, esecuzione polo positivo sul puntale di prova, piegato

Con manico unico

Per reti di tensione continua con polo negativo di terra
Polo positivo: testa di prova
Polo negativo: morsetto di terra

1 Producto

N.º art. 767636 PHEG1 S P SN7240

GTIN 4013364155886, N.º de arancel aduanero (EU): 90303370, Peso bruto: 3.01 kg, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensione d'innesco (U_t )	60 V
Tensione nominale (U_N )	3,8 kV
Lunghezza cavo di terra	4000 mm
Lunghezza totale (l_G )	1100 mm

Tensione d'innesco (U_t )	60 V
Tensione nominale (U_N )	3,8 kV
Tipo di tensione	DC
Lunghezza puntale di prova (I_S )	615 mm
Lunghezza fioretto isolante (l₁ )	550 mm
Lunghezza cavo di terra	4000 mm
Lunghezza totale (l_G )	1100 mm
Norma	in appoggio a DIN VDE 0682-412 (EN/IEC 61243-2)
Campo di temperatura	–25 °C ... +55 °C, classe climatica N
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione
Esecuzione	bipolare
Indicazione	ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in poliestere rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Materiale cavo di collegamento	conduttore in Cu molto flessibile

Se ha añadido el artículo 767636 a favoritos.

Ir a favoritos

El artículo 767636 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

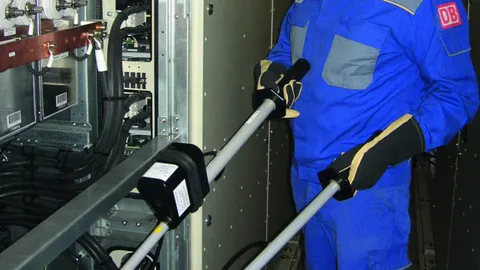

PHE/G II per impianti di commutazione

Con due manici

Per impianti di tensione continua non di terra
Per circuito intermedio di corrente continua
Polo positivo: testa di prova
Polo negativo: fioretto isolante

2 Productos

N.º art. 767671 PHEG2.P SN7517

GTIN 4013364156807, N.º de arancel aduanero (EU): 90303370, Peso bruto: 3.30 kg, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensione d'innesco (U_t )	90 V
Tensione nominale (U_N )	1 ... 24 kV
Lunghezza cavo di collegamento	1200 mm
Lunghezza totale (l_G )	1260 mm
Immersione (I_O )	545 mm

Tensione d'innesco (U_t )	90 V
Tensione nominale (U_N )	1 ... 24 kV
Tipo di tensione	DC
Lunghezza puntale di prova (I_S )	765 mm
Lunghezza fioretto isolante (l₁ )	495 mm
Lunghezza cavo di collegamento	1200 mm
Lunghezza totale (l_G )	1260 mm
Immersione (I_O )	545 mm
Norma	in appoggio a DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe climatica N
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione
Esecuzione	bipolare
Indicazione	ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in poliestere rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Materiale cavo di collegamento	conduttore in Cu molto flessibile

Se ha añadido el artículo 767671 a favoritos.

Ir a favoritos

El artículo 767671 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 767681 PHEG2.P SN7629

GTIN 4013364153165, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.60 kg, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensione d'innesco (U_t )	120 V
Tensione nominale (U_N )	1 ... 24 kV
Lunghezza cavo di collegamento	2000 mm
Lunghezza totale (l_G )	1260 mm
Immersione (I_O )	545 mm

Tensione d'innesco (U_t )	120 V
Tensione nominale (U_N )	1 ... 24 kV
Tipo di tensione	DC
Lunghezza puntale di prova (I_S )	765 mm
Lunghezza fioretto isolante (l₁ )	495 mm
Lunghezza cavo di collegamento	2000 mm
Lunghezza totale (l_G )	1260 mm
Immersione (I_O )	545 mm
Norma	Con riferimento alla norma DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe climatica N
Utilizzabile durante	_
Luogo d'impiego	impianti all’interno e all’esterno
Applicazione	Impianti di distribuzione
Esecuzione	bipolare
Indicazione	ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega rame/gal Sn
Materiale puntale di prova	tubo in poliestere rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibre di vetro
Materiale cavo di collegamento	conduttore in rame molto flessibile

Se ha añadido el artículo 767681 a favoritos.

Ir a favoritos

El artículo 767681 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

PHE/G II per impianti di commutazione e circuiti intermedi di corrente continua

Con due manici

Per impianti di commutazione di tensione continua non di terra
Per circuito intermedio di corrente continua (ad es. E-Lok; art. n. 767 647)
Polo positivo: testa di prova
Polo negativo: fioretto isolante

4 Productos

N.º art. 767647 PHEG2 P SN7552

GTIN 4013364156081, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.80 kg, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensione d'innesco (U_t )	90 V
Tensione nominale (U_N )	1 ... 4,2 kV
Lunghezza cavo di collegamento	1200 mm
Lunghezza totale (l_G )	600 mm

Tensione d'innesco (U_t )	90 V
Tensione nominale (U_N )	1 ... 4,2 kV
Tipo di tensione	DC
Lunghezza puntale di prova (I_S )	300 mm
Lunghezza fioretto isolante (l₁ )	365 mm
Lunghezza cavo di collegamento	1200 mm
Lunghezza totale (l_G )	600 mm
Norma	in appoggio a DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe climatica N
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione
Esecuzione	bipolare
Indicazione	ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in poliestere rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Materiale cavo di collegamento	conduttore in Cu molto flessibile

Se ha añadido el artículo 767647 a favoritos.

Ir a favoritos

El artículo 767647 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 767645 PHEG2 P SN7259

GTIN 4013364156067, N.º de arancel aduanero (EU): 90303370, Peso bruto: 3.30 kg, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensione d'innesco (U_t )	120 V
Tensione nominale (U_N )	1 ... 12 kV
Lunghezza cavo di collegamento	1200 mm
Lunghezza totale (l_G )	1085 mm

Tensione d'innesco (U_t )	120 V
Tensione nominale (U_N )	1 ... 12 kV
Tipo di tensione	DC
Lunghezza puntale di prova (I_S )	600 mm
Lunghezza fioretto isolante (l₁ )	550 mm
Lunghezza cavo di collegamento	1200 mm
Lunghezza totale (l_G )	1085 mm
Norma	in appoggio a DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe climatica N
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione
Esecuzione	bipolare
Indicazione	ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in poliestere rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Materiale cavo di collegamento	conduttore in Cu molto flessibile

Se ha añadido el artículo 767645 a favoritos.

Ir a favoritos

El artículo 767645 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 767640 PHEG2 P SN7407

GTIN 4013364155978, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.88 kg, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensione d'innesco (U_t )	350 V
Tensione nominale (U_N )	600 ... 750 V
Lunghezza cavo di collegamento	1200 mm
Lunghezza totale (l_G )	1085 mm

Tensione d'innesco (U_t )	350 V
Tensione nominale (U_N )	600 ... 750 V
Tipo di tensione	DC
Lunghezza puntale di prova (I_S )	600 mm
Lunghezza fioretto isolante (l₁ )	550 mm
Lunghezza cavo di collegamento	1200 mm
Lunghezza totale (l_G )	1085 mm
Norma	in appoggio a DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe climatica N
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione
Esecuzione	bipolare
Indicazione	ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in poliestere rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Materiale cavo di collegamento	conduttore in Cu molto flessibile

Se ha añadido el artículo 767640 a favoritos.

Ir a favoritos

El artículo 767640 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 767637 PHEG2 P SN7194

GTIN 4013364155879, N.º de arancel aduanero (EU): 90303370, Peso bruto: 2.80 kg, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensione d'innesco (U_t )	750 V
Tensione nominale (U_N )	1,5 kV
Lunghezza cavo di collegamento	1200 mm
Lunghezza totale (l_G )	1085 mm

Tensione d'innesco (U_t )	750 V
Tensione nominale (U_N )	1,5 kV
Tipo di tensione	DC
Lunghezza puntale di prova (I_S )	600 mm
Lunghezza fioretto isolante (l₁ )	550 mm
Lunghezza cavo di collegamento	1200 mm
Lunghezza totale (l_G )	1085 mm
Norma	in appoggio a DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe climatica N
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione
Esecuzione	bipolare
Indicazione	ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in poliestere rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Materiale cavo di collegamento	conduttore in Cu molto flessibile

Se ha añadido el artículo 767637 a favoritos.

Ir a favoritos

El artículo 767637 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

PHE/G II, esecuzione polo positivo piegata

Con due manici

Per impianti di commutazione di tensione continua non di terra
Per circuito intermedio di corrente continua
Polo positivo: fioretto isolante
Polo negativo: testa di prova

1 Producto

N.º art. 767639 PHEG2 P SN7346

GTIN 4013364155817, N.º de arancel aduanero (EU): 90303370, Peso bruto: 3.10 kg, Empaquetado: 1.00 pz.

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Tensione d'innesco (U_t )	150 V
Tensione nominale (U_N )	750 V
Lunghezza cavo di collegamento	1200 mm
Lunghezza totale (l_G )	1100 mm

Tensione d'innesco (U_t )	150 V
Tensione nominale (U_N )	750 V
Tipo di tensione	DC
Lunghezza puntale di prova (I_S )	615 mm
Lunghezza fioretto isolante (l₁ )	550 mm
Lunghezza cavo di collegamento	1200 mm
Lunghezza totale (l_G )	1100 mm
Norma	in appoggio a DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe climatica N
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione
Esecuzione	bipolare
Indicazione	ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in poliestere rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Materiale cavo di collegamento	conduttore in Cu molto flessibile

Se ha añadido el artículo 767639 a favoritos.

Ir a favoritos

El artículo 767639 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
