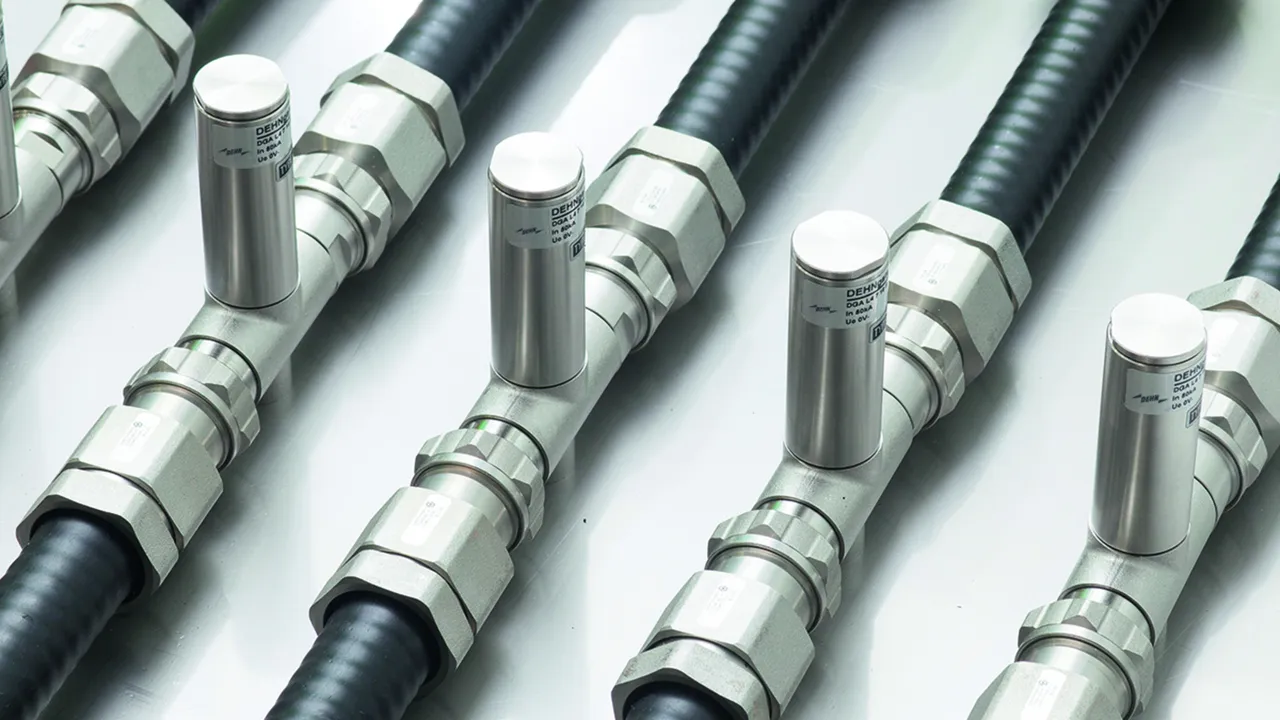

DEHNgate - parafoudre coaxial

Parafoudre combiné universel
Capacité d'écoulement élevée pour systèmes coaxiaux
Le bas niveau de protection permet également la protection des équipements terminaux
Durabilité très élevée des matériaux de contact

Detalles

Technologie Lambda/4 sans entretien pour la protection d'applications haute fréquence (par ex. LTE (Long Term Evolution).

lorem ipsum — Technologie Lambda/4 sans entretien pour la protection d'applications haute fréquence (par ex. LTE (Long Term Evolution).

Parafoudre pour installations SAT et BK.

DGA BNC VC

Parafoudre à encombrement réduit avec raccordement BNC pour montage sur rail DIN et conçu pour la protection de systèmes vidéo et de caméras. Avec mise à la terre directe (VCD) ou indirecte (VCID) du blindage afin d’éviter les interférences CEM.

2 Productos

N.º art. 909710 DGA BNC VCD

GTIN 4013364118942, N.º de arancel aduanero (EU): 85366910, Peso bruto: 126.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

Tension d’utilisation permanente max DC: 6,4 V
D1 Courant de foudre (10/350 µs): 1 kA
Bande passante: 0-300 MHz

produit : DEHN
Type: DGA BNC VCD
Référence: 909710
ou équivalent

Certificados

Datos técnicos

Classe SPD	T
Tension d’utilisation permanente max DC (U_C )	6,4 V
Courant nominal (I_L )	0,1 A
D1 Courant de foudre (10/350 µs) (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) cond-blindage (I_n )	5 kA
Bande passante	0-300 MHz
Raccordement d'entrée/de sortie	prise BNC/prise BNC
Certifications	CSA, UL

Classe SPD	T
Tension nominale (U_N )	5 V
Tension d’utilisation permanente max DC (U_C )	6,4 V
Courant nominal (I_L )	0,1 A
D1 Courant de foudre (10/350 µs) (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) blindage-terre (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) cond-blindage (I_n )	5 kA
Niveau de protection cond-blindage avec I_n C2 (U_P )	≤ 35 V
Niveau de protection cond-blindage avec 1 kV/µs C3 (U_P )	≤ 13 V
Bande passante	0-300 MHz
Pertes par insertion sous 160 MHz	≤ 0,4 dB
Pertes par insertion sous 300 MHz	≤ 3 dB
Pertes par retour de flux sous 130 MHz	≥ 20 dB
Pertes par retour de flux sous 300 MHz	≥ 8 dB
Impédance caractéristique (Z)	50 ohm
Impédance série par conducteur	4,7 ohm
Capacité cond-blindage (C)	≤ 25 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 10
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement d'entrée/de sortie	prise BNC/prise BNC
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Zinc moulé sous pression
Couleur	brillant
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	CSA, UL

Se ha añadido el artículo 909710 a favoritos.

Ir a favoritos

El artículo 909710 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 909711 DGA BNC VCID

GTIN 4013364118980, N.º de arancel aduanero (EU): 85366910, Peso bruto: 127.50 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

Tension d’utilisation permanente max DC: 6,4 V
D1 Courant de foudre (10/350 µs): 1 kA
Bande passante: 0-300 MHz

produit : DEHN
Type: DGA BNC VCID
Référence: 909711
ou équivalent

Certificados

Datos técnicos

Classe SPD	T
Tension d’utilisation permanente max DC (U_C )	6,4 V
Courant nominal (I_L )	0,1 A
D1 Courant de foudre (10/350 µs) (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) cond-blindage (I_n )	5 kA
Bande passante	0-300 MHz
Raccordement d'entrée/de sortie	prise BNC/prise BNC
Certifications	CSA, UL

Classe SPD	T
Tension nominale (U_N )	5 V
Tension d’utilisation permanente max DC (U_C )	6,4 V
Courant nominal (I_L )	0,1 A
D1 Courant de foudre (10/350 µs) (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) blindage-terre (I_n )	10 kA
C2 Courant nominal de décharge (8/20 µs) cond-blindage (I_n )	5 kA
Niveau de protection cond-blindage avec I_n C2 (U_P )	≤ 35 V
Niveau de protection blindage-terre avec I_n C2 (U_P )	≤ 650 V
Niveau de protection cond-blindage avec 1 kV/µs C3 (U_P )	≤ 13 V
Niveau de protection blindage-terre avec 1 kV/µs C3 (U_P )	≤ 600 V
Bande passante	0-300 MHz
Pertes par insertion sous 160 MHz	≤ 0,4 dB
Pertes par insertion sous 300 MHz	≤ 3 dB
Pertes par retour de flux sous 130 MHz	≥ 20 dB
Pertes par retour de flux sous 300 MHz	≥ 10 dB
Impédance caractéristique (Z)	50 ohm
Impédance série par conducteur	4,7 ohm
Capacité cond-blindage (C)	≤ 25 pF
Capacité blindage-terre (C)	≤ 20 pF
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection	IP 10
Montage sur	Rail DIN 35 mm selon EN 60715
Raccordement d'entrée/de sortie	prise BNC/prise BNC
Mise à la terre par	Rail DIN 35 mm selon EN 60715
Matériau de l'enveloppe	Zinc moulé sous pression
Couleur	brillant
Normes de test	CEI 61643-21/NF EN 61643-21
Certifications	CSA, UL

Se ha añadido el artículo 909711 a favoritos.

Ir a favoritos

El artículo 909711 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DGA TV

Les parafoudres DGA... TV sont des protections appropriées aux alimentations de systèmes de commande à distance et équipées d’un raccordement de type F pour installations SAT. Ces parafoudres sont disponibles en tant que parafoudre de type 1 combiné, parafoudre de type 1 coordonné et parafoudre de type 3 avec sortie de mesure intégrée pour le contrôle de l'installation.

3 Productos

N.º art. 909703 DGA FF TV

GTIN 4013364085664, N.º de arancel aduanero (EU): 85363010, Peso bruto: 233.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Tension d’utilisation permanente max DC: 24 V
D1 Courant de foudre (10/350 µs): 0,2 kA
C2 Courant nominal de décharge (8/20 µs): 1,5 kA
Bande passante: DC / 5-3000 MHz

produit : DEHN
Type: DGA FF TV
Référence: 909703
ou équivalent

Certificados

Datos técnicos

Classe SPD	{
Tension d’utilisation permanente max DC (U_C )	24 V
Courant nominal (I_L )	2 A
D1 Courant de foudre (10/350 µs) (I_imp )	0,2 kA
C2 Courant nominal de décharge (8/20 µs) (I_n )	1,5 kA
Bande passante	DC / 5-3000 MHz
Raccordement d'entrée/de sortie	prise F/prise F

Classe SPD	{
Tension d’utilisation permanente max DC (U_C )	24 V
Courant nominal (I_L )	2 A
D1 Courant de foudre (10/350 µs) (I_imp )	0,2 kA
C2 Courant nominal de décharge (8/20 µs) (I_n )	1,5 kA
Niveau de protection avec I_imp D1 (U_P )	≤ 230 V
Niveau de protection avec I_n C2 (U_P )	≤ 300 V
Niveau de protection avec 1 kV/µs C3 (U_P )	≤ 60 V
Bande passante	DC / 5-3000 MHz
Pertes par insertion 5-862 MHz typ.	1,2 dB
Pertes par insertion 862-2400 MHz typ.	1,4 dB
Pertes par insertion 2400-3000 MHz typ.	2 dB
Pertes par retour de flux	≥ 14 dB
Pertes par retour de flux (47-2400 MHz)	≥ 18 dB (-1,5 dB/octave)
Pertes par retour de flux prise de test (5-47 MHz)	≥ 18 dB
Atténuation de l'insertion de la prise de test	20 dB
Pertes par blindage 5-300 MHz	≥ 85 dB
Pertes par blindage 300-470 MHz	≥ 80 dB
Pertes par blindage 470-1000 MHz	≥ 75 dB
Pertes par blindage 1000-2400 MHz	≥ 55 dB
Impédance caractéristique (Z)	75 ohm
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (conducteurs actifs)	IP 30
Montage sur	Rail DIN 35 mm selon EN 60715 ou montage mural
Raccordement d'entrée/de sortie	prise F/prise F
Mise à la terre par	Rail DIN ou borne à visser
Matériau de l'enveloppe	Métal
Couleur	brillant
Normes de test	CEI 61643-21/NF EN 61643-21
Accessoires	2x connecteur F

Se ha añadido el artículo 909703 a favoritos.

Ir a favoritos

El artículo 909703 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 909704 DGA GF TV

GTIN 4013364105690, N.º de arancel aduanero (EU): 85363010, Peso bruto: 85.50 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Tension d’utilisation permanente max DC: 60 V
D1 Courant de foudre (10/350 µs): 2,5 kA
C2 Courant nominal de décharge (8/20 µs): 10 kA
Bande passante: 0-2400 MHz

produit : DEHN
Type: DGA GF TV
Référence: 909704
ou équivalent

Certificados

Datos técnicos

Classe SPD	H
Tension d’utilisation permanente max DC (U_C )	60 V
Courant nominal (I_L )	2 A
D1 Courant de foudre (10/350 µs) (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Bande passante	0-2400 MHz
Raccordement d'entrée/de sortie	prise F/connecteur F

Classe SPD	H
Tension d’utilisation permanente max DC (U_C )	60 V
Courant nominal (I_L )	2 A
D1 Courant de foudre (10/350 µs) (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Niveau de protection avec I_imp D1 (U_P )	≤ 700 V
Niveau de protection avec I_n C2 (U_P )	≤ 700 V
Niveau de protection avec 1 kV/µs C3 (U_P )	≤ 600 V
Bande passante	0-2400 MHz
Pertes par insertion	0,5 dB
Pertes par retour de flux	≥ 18 dB (-1,5 dB/octave)
Pertes par blindage 5-300 MHz	≥ 85 dB
Pertes par blindage 300-470 MHz	≥ 80 dB
Pertes par blindage 470-1000 MHz	≥ 75 dB
Pertes par blindage 1000-2400 MHz	≥ 55 dB
Impédance caractéristique (Z)	75 ohm
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (conducteurs actifs)	IP 30
Montage sur	Etrier de montage
Raccordement d'entrée/de sortie	prise F/connecteur F
Mise à la terre par	Etrier de montage et bornes à visser
Matériau de l'enveloppe	Métal
Couleur	brillant
Normes de test	CEI 61643-21/NF EN 61643-21
Accessoires	Etrier de montage et 2x connecteur F

Se ha añadido el artículo 909704 a favoritos.

Ir a favoritos

El artículo 909704 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 909705 DGA GFF TV

GTIN 4013364105706, N.º de arancel aduanero (EU): 85363010, Peso bruto: 282.70 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

Tension d’utilisation permanente max DC: 24 V
D1 Courant de foudre (10/350 µs): 2,5 kA
C2 Courant nominal de décharge (8/20 µs): 10 kA
Bande passante: DC / 5-2400 MHz

produit : DEHN
Type: DGA GFF TV
Référence: 909705
ou équivalent

Certificados

Datos técnicos

Classe SPD	H{
Tension d’utilisation permanente max DC (U_C )	24 V
Courant nominal (I_L )	2 A
D1 Courant de foudre (10/350 µs) (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Bande passante	DC / 5-2400 MHz
Raccordement d'entrée/de sortie	prise F/prise F

Classe SPD	H{
Tension d’utilisation permanente max DC (U_C )	24 V
Courant nominal (I_L )	2 A
D1 Courant de foudre (10/350 µs) (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) (I_n )	10 kA
Niveau de protection avec I_imp D1 (U_P )	≤ 230 V
Niveau de protection avec I_n C2 (U_P )	≤ 300 V
Niveau de protection avec 1 kV/µs C3 (U_P )	≤ 60 V
Bande passante	DC / 5-2400 MHz
Pertes par insertion 5-862 MHz typ.	1,7 dB
Pertes par insertion 862-2400 MHz typ.	1,9 dB
Pertes par retour de flux (5-8 MHz)	≥ 10 dB
Pertes par retour de flux (8-47 MHz)	≥ 14 dB
Pertes par retour de flux (47-2400 MHz)	≥ 18 dB (-1,5 dB/octave)
Pertes par retour de flux prise de test (5-47 MHz)	≥ 18 dB
Atténuation de l'insertion de la prise de test	20 dB
Pertes par blindage 5-300 MHz	≥ 85 dB
Pertes par blindage 300-470 MHz	≥ 80 dB
Pertes par blindage 470-1000 MHz	≥ 75 dB
Pertes par blindage 1000-2400 MHz	≥ 55 dB
Impédance caractéristique (Z)	75 ohm
Température d'utilisation (T_U )	-40 °C ... +80 °C
Indice de protection (conducteurs actifs)	IP 30
Montage sur	Rail DIN 35 mm selon EN 60715 ou montage mural
Raccordement d'entrée/de sortie	prise F/prise F
Mise à la terre par	Rail DIN ou borne à visser
Matériau de l'enveloppe	Métal
Couleur	brillant
Normes de test	CEI 61643-21/NF EN 61643-21
Accessoires	2x connecteur F

Se ha añadido el artículo 909705 a favoritos.

Ir a favoritos

El artículo 909705 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DGA FF5 TV

Parafoudre à cinq volets pour systèmes d'antennes de 75 ohms. Conception spéciale pour les distributeurs d'antennes SAT et les multi-interrupteurs. Le parafoudre répond aux exigences de blindage de la classe A selon la norme EN 50083-2.
L'étendue de la livraison comprend le matériel de montage et le câble PA.

1 Producto

N.º art. 909706 DGA FF5 TV

GTIN 4013364362437, N.º de arancel aduanero (EU): 85363010, Peso bruto: 284.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

Tension d’utilisation permanente max DC: 20 V
D1 Courant de foudre (10/350 µs): 0,5 kA
D1 Courant de foudre (10/350 µs) total: 2,5 kA
C2 Courant nominal de décharge (8/20 µs): 2,5 kA
C2 Courant nominal de décharge (8/20 µs) total: 10 kA
Bande passante: 47-2200 MHz

produit : DEHN
Type: DGA FF5 TV
Référence: 909706
ou équivalent

Certificados

Datos técnicos

Classe SPD	T
Tension d’utilisation permanente max DC (U_C )	20 V
Courant nominal (I_L )	≤ 0,4 A
D1 Courant de foudre (10/350 µs) (I_imp )	0,5 kA
D1 Courant de foudre (10/350 µs) total (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) (I_n )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Bande passante	47-2200 MHz
Raccordement d'entrée/de sortie	prise F/prise F

Classe SPD	T
Tension d’utilisation permanente max DC (U_C )	20 V
Courant nominal (I_L )	≤ 0,4 A
D1 Courant de foudre (10/350 µs) (I_imp )	0,5 kA
D1 Courant de foudre (10/350 µs) total (I_imp )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) (I_n )	2,5 kA
C2 Courant nominal de décharge (8/20 µs) total (I_n )	10 kA
Niveau de protection avec I_n C2 (U_P )	≤ 500 V
Niveau de protection avec 1 kV/µs C3 (U_P )	≤ 120 V
Bande passante	47-2200 MHz
Pertes par insertion 5-2200 MHz typ.	≤ 1 dB
Pertes par insertion 5-2400 MHz typ.	≤ 3 dB
Diaphonie à l'extrémité 5-2400 MHz typ.	≥ 40 dB
Impédance caractéristique (Z)	75 Ohm
Température d'utilisation (T_U )	-25 °C ... +55 °C
Indice de protection	IP 40
Montage	Montage mural
Raccordement d'entrée/de sortie	prise F/prise F
Mise à la terre par	boîtier
Matériau de l'enveloppe	Métal
Couleur	Argentée
Normes de test	IEC 61643-21 / EN 61643-21
Accessoires	Vis de fixation, goujons, câble PA

Se ha añadido el artículo 909706 a favoritos.

Ir a favoritos

El artículo 909706 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DGA G

Parafoudre pour alimentation de systèmes de commande à distance avec éclateur à gaz intégré. Particulièrement adapté aux réseaux sans fil disposant d'un raccordement coaxial.
Disponible avec raccordement SMA, BNC ou N.

3 Productos

N.º art. 929039 DGA G SMA

GTIN 4013364135185, N.º de arancel aduanero (EU): 85366910, Peso bruto: 24.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

Tension d’utilisation permanente max DC: 135 V
D1 Courant de foudre (10/350 µs): 1 kA
C2 Courant nominal de décharge (8/20 µs): 5 kA
Bande passante: 0-5,8 GHz

produit : DEHN
Type: DGA G SMA
Référence: 929039
ou équivalent

Certificados

Datos técnicos

Classe SPD	B
Tension d’utilisation permanente max DC (U_C )	135 V
Courant nominal (I_L )	2 A
Puissance max. transmissible	60 W
D1 Courant de foudre (10/350 µs) (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) (I_n )	5 kA
Bande passante	0-5,8 GHz
Raccordement	prise SMA/connecteur SMA

Classe SPD	B
Tension d’utilisation permanente max DC (U_C )	135 V
Courant nominal (I_L )	2 A
Puissance max. transmissible	60 W
D1 Courant de foudre (10/350 µs) (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) (I_n )	5 kA
Niveau de protection avec I_n C2 (U_P )	≤ 700 V
Bande passante	0-5,8 GHz
Pertes par insertion	≤ 0,2 dB
Pertes par retour de flux (DC - 3 GHz)	≥ 20 dB
Pertes par retour de flux (3-5,8 GHz)	≥ 18 dB
Impédance caractéristique (Z)	50 ohm
Température d'utilisation (T_U )	-40 °C ... +85 °C
Indice de protection (conducteurs actifs)	IP 65
Raccordement	prise SMA/connecteur SMA
Mise à la terre par	corps Ø11,2 mm
Matériau de l'enveloppe	Laiton doré
Couleur	doré
Normes de test	CEI 61643-21/NF EN 61643-21

Se ha añadido el artículo 929039 a favoritos.

Ir a favoritos

El artículo 929039 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 929042 DGA G BNC

GTIN 4013364091030, N.º de arancel aduanero (EU): 85366910, Peso bruto: 39.20 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

Tension d’utilisation permanente max DC: 135 V
D1 Courant de foudre (10/350 µs): 1 kA
C2 Courant nominal de décharge (8/20 µs): 5 kA
Bande passante: 0-4 GHz

produit : DEHN
Type: DGA G BNC
Référence: 929042
ou équivalent

Certificados

Datos técnicos

Classe SPD	B
Tension d’utilisation permanente max DC (U_C )	135 V
Courant nominal (I_L )	3,5 A
Puissance max. transmissible	25 W
D1 Courant de foudre (10/350 µs) (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) (I_n )	5 kA
Bande passante	0-4 GHz
Raccordement	prise BNC/connecteur BNC

Classe SPD	B
Tension d’utilisation permanente max DC (U_C )	135 V
Courant nominal (I_L )	3,5 A
Puissance max. transmissible	25 W
D1 Courant de foudre (10/350 µs) (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) (I_n )	5 kA
Niveau de protection avec I_n C2 (U_P )	≤ 650 V
Bande passante	0-4 GHz
Pertes par insertion	≤ 0,2 dB
Pertes par retour de flux (DC - 3 GHz)	≥ 20 dB
Pertes par retour de flux (3-4 GHz)	≥ 20 dB
Impédance caractéristique (Z)	50 ohm
Température d'utilisation (T_U )	-40 °C ... +85 °C
Indice de protection (conducteurs actifs)	IP 20
Raccordement	prise BNC/connecteur BNC
Mise à la terre par	corps Ø12,9 mm
Matériau de l'enveloppe	Laiton doré
Couleur	doré
Normes de test	CEI 61643-21/NF EN 61643-21

Se ha añadido el artículo 929042 a favoritos.

Ir a favoritos

El artículo 929042 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 929044 DGA G N

GTIN 4013364091054, N.º de arancel aduanero (EU): 85366910, Peso bruto: 86.30 g, Empaquetado: 1.00 pièce(s)

Predecesor

Figuras

Más información

Archivos CAD

Certificados

Datos técnicos

Classe SPD	B
Tension d’utilisation permanente max DC (U_C )	135 V
Courant nominal (I_L )	6 A
Puissance max. transmissible	60 W
D1 Courant de foudre (10/350 µs) (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) (I_n )	5 kA
Bande passante	0-5,8 GHz
Raccordement	prise N/connecteur N

Classe SPD	B
Tension d’utilisation permanente max DC (U_C )	135 V
Courant nominal (I_L )	6 A
Puissance max. transmissible	60 W
D1 Courant de foudre (10/350 µs) (I_imp )	1 kA
C2 Courant nominal de décharge (8/20 µs) (I_n )	5 kA
Niveau de protection avec I_n C2 (U_P )	≤ 650 V
Bande passante	0-5,8 GHz
Pertes par insertion	≤ 0,2 dB
Pertes par retour de flux (DC - 5,6 GHz)	≥ 20 dB
Pertes par retour de flux (5,6-5,8 GHz)	≥ 18,5 dB
Impédance caractéristique (Z)	50 ohm
Température d'utilisation (T_U )	-40 °C ... +85 °C
Indice de protection (conducteurs actifs)	IP 65
Raccordement	prise N/connecteur N
Mise à la terre par	corps Ø16,2 mm
Matériau de l'enveloppe	Laiton doré
Couleur	doré
Normes de test	CEI 61643-21/NF EN 61643-21

Se ha añadido el artículo 929044 a favoritos.

Ir a favoritos

El artículo 929044 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DGA AG

Parafoudre pour alimentation éloignée avec éclateur à gaz remplaçable. Excellente endurance HF en raison d'une surface d'amorçage faible grâce à une large surface de contact de l'éclateur à gaz.

2 Productos

N.º art. 929043 DGA AG BNC

GTIN 4013364091047, N.º de arancel aduanero (EU): 85366910, Peso bruto: 89.60 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Tension d’utilisation permanente max DC: 180 V
D1 Courant de foudre (10/350 µs): 5 kA
C2 Courant nominal de décharge (8/20 µs): 20 kA
Bande passante: 0-1 GHz

produit : DEHN
Type: DGA AG BNC
Référence: 929043
ou équivalent

Certificados

Datos técnicos

Classe SPD	A
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal (I_L )	3,5 A
Puissance max. transmissible	150 W
D1 Courant de foudre (10/350 µs) (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Bande passante	0-1 GHz
Raccordement	prise BNC/connecteur BNC

Classe SPD	A
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal (I_L )	3,5 A
Puissance max. transmissible	150 W
D1 Courant de foudre (10/350 µs) (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Niveau de protection avec I_n C2 (U_P )	≤ 850 V
Bande passante	0-1 GHz
Pertes par insertion	< 0,1 dB
Pertes par retour de flux	≥ 19 dB
Impédance caractéristique (Z)	50 ohm
Température d'utilisation (T_U )	-40 °C ... +85 °C
Indice de protection	IP 20
Raccordement	prise BNC/connecteur BNC
Mise à la terre par	corps Ø 16,1 mm
Matériau de l'enveloppe	Laiton avec plaquage de surface trimétallique
Couleur	brillant
Éclateur à gaz remplaçable	oui
Normes de test	CEI 61643-21/NF EN 61643-21

Se ha añadido el artículo 929043 a favoritos.

Ir a favoritos

El artículo 929043 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 929045 DGA AG N

GTIN 4013364091061, N.º de arancel aduanero (EU): 85366910, Peso bruto: 266.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

Tension d’utilisation permanente max DC: 180 V
D1 Courant de foudre (10/350 µs): 5 kA
C2 Courant nominal de décharge (8/20 µs): 20 kA
Bande passante: 0-2,5 GHz

produit : DEHN
Type: DGA AG N
Référence: 929045
ou équivalent

Certificados

Datos técnicos

Classe SPD	A
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal (I_L )	6 A
Puissance max. transmissible	150 W
D1 Courant de foudre (10/350 µs) (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Bande passante	0-2,5 GHz
Raccordement	prise N/connecteur N

Classe SPD	A
Tension d’utilisation permanente max DC (U_C )	180 V
Courant nominal (I_L )	6 A
Puissance max. transmissible	150 W
D1 Courant de foudre (10/350 µs) (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Niveau de protection avec I_n C2 (U_P )	≤ 850 V
Bande passante	0-2,5 GHz
Pertes par insertion	< 0,2 dB
Pertes par retour de flux	≥ 20 dB
Impédance caractéristique (Z)	50 ohm
Température d'utilisation (T_U )	-40 °C ... +85 °C
Indice de protection	IP 65
Raccordement	prise N/connecteur N
Mise à la terre par	corps Ø 16,1 mm ou vis de mise à la terre
Matériau de l'enveloppe	Laiton avec plaquage de surface trimétallique
Couleur	brillant
Éclateur à gaz remplaçable	oui
Normes de test	CEI 61643-21/NF EN 61643-21

Se ha añadido el artículo 929045 a favoritos.

Ir a favoritos

El artículo 929045 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DGA LG

Parafoudre adapté à une alimentation éloignée avec une technologie combinée d'éclateur à gaz et Lambda/4 (quart d'onde) pour applications multi-fréquences grâce à une intermodulation réduite. Parafoudre large bande passante particulièrement adapté aux services 4+3G et LTE.

1 Producto

N.º art. 929146 DGA LG 7 16 MFA

GTIN 4013364157156, N.º de arancel aduanero (EU): 85366910, Peso bruto: 493.00 g, Empaquetado: 1.00 pièce(s)

Predecesor

Figuras

Más información

Tension d’utilisation permanente max DC: 65 V
D1 Courant de foudre (10/350 µs): 5 kA
C2 Courant nominal de décharge (8/20 µs): 20 kA
Bande passante: 690 MHz - 2,7 GHz

produit : DEHN
Type: DGA LG 7 16 MFA
Référence: 929146
ou équivalent

Certificados

Datos técnicos

Classe SPD	A
Tension d’utilisation permanente max DC (U_C )	65 V
Courant nominal (I_L )	13 A
Puissance max. transmissible	1500 W
D1 Courant de foudre (10/350 µs) (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Bande passante	690 MHz - 2,7 GHz
Raccordement	prise 7/16 / connecteur 7/16

Classe SPD	A
Tension d’utilisation permanente max DC (U_C )	65 V
Courant nominal (I_L )	13 A
Puissance max. transmissible	1500 W
D1 Courant de foudre (10/350 µs) (I_imp )	5 kA
C2 Courant nominal de décharge (8/20 µs) (I_n )	20 kA
Niveau de protection avec I_n C2 (U_P )	≤ 800 V
Bande passante	690 MHz - 2,7 GHz
Pertes par insertion	≤ 0,1 dB
Pertes par retour de flux	≥ 28 dB
Impédance caractéristique (Z)	50 ohm
Intermodulation	Typique -160 dBc @ 2*43 dBm
Température d'utilisation (T_U )	-40 °C ... +85 °C
Indice de protection	IP 67
Raccordement	prise 7/16 / connecteur 7/16
Mise à la terre par	corps Ø 29,5 mm ou vis de mise à la terre M8
Matériau de l'enveloppe	Laiton avec plaquage de surface trimétallique
Couleur	brillant
Éclateur à gaz remplaçable	oui
Normes de test	IEC 61643-21 / EN 61643-21

Se ha añadido el artículo 929146 a favoritos.

Ir a favoritos

El artículo 929146 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DGA L4

Parafoudre combiné à technologie Lambda/4 (quart d'onde), ne nécessitant pas de maintenance pour applications multi-fréquences. Le parafoudre peut également écouler des courants de foudre partiels élevés. La téléalimentation n'est pas possible car le parafoudre représente un court-circuit galvanique pour des signaux en basse fréquence.
Parafoudre large bande passante particulièrement adapté aux services 4+3G et LTE.

2 Productos

N.º art. 929047 DGA L4 7 16 S

GTIN 4013364091085, N.º de arancel aduanero (EU): 85366910, Peso bruto: 467.00 g, Empaquetado: 1.00 pièce(s)

Figuras

Más información

Archivos CAD

Tension d’utilisation permanente max DC: 0 V
D1 Courant de foudre (10/350 µs): 25 kA
C2 Courant nominal de décharge (8/20 µs): 50 kA
Bande passante: 380-512 MHz

produit : DEHN
Type: DGA L4 7 16 S
Référence: 929047
ou équivalent

Certificados

Datos técnicos

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	0 V
Courant nominal (I_L )	0 A
Puissance max. transmissible	3000 W
D1 Courant de foudre (10/350 µs) (I_imp )	25 kA
C2 Courant nominal de décharge (8/20 µs) (I_n )	50 kA
Bande passante	380-512 MHz
Raccordement	prise 7/16 / connecteur 7/16

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	0 V
Courant nominal (I_L )	0 A
Puissance max. transmissible	3000 W
D1 Courant de foudre (10/350 µs) (I_imp )	25 kA
C2 Courant nominal de décharge (8/20 µs) (I_n )	50 kA
Niveau de protection avec I_n C2 (U_P )	≤ 130 V
Bande passante	380-512 MHz
Pertes par insertion	< 0,1 dB
Pertes par retour de flux	≥ 20 dB
Impédance caractéristique (Z)	50 ohm
Température d'utilisation (T_U )	-40 °C ... +85 °C
Indice de protection	IP 65
Raccordement	prise 7/16 / connecteur 7/16
Mise à la terre par	vis de mise à la terre
Matériau de l'enveloppe	Laiton avec plaquage de surface trimétallique
Couleur	brillant
Normes de test	CEI 61643-21/NF EN 61643-21

Se ha añadido el artículo 929047 a favoritos.

Ir a favoritos

El artículo 929047 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 929148 DGA L4 7 16 MFA

GTIN 4013364157163, N.º de arancel aduanero (EU): 85366910, Peso bruto: 476.00 g, Empaquetado: 1.00 pièce(s)

Predecesor

Figuras

Más información

Tension d’utilisation permanente max DC: 0 V
D1 Courant de foudre (10/350 µs): 40 kA
C2 Courant nominal de décharge (8/20 µs): 80 kA
Bande passante: 690 MHz - 2,7 GHz

produit : DEHN
Type: DGA L4 7 16 MFA
Référence: 929148
ou équivalent

Certificados

Datos técnicos

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	0 V
Courant nominal (I_L )	0 A
Puissance max. transmissible	1500 W
D1 Courant de foudre (10/350 µs) (I_imp )	40 kA
C2 Courant nominal de décharge (8/20 µs) (I_n )	80 kA
Bande passante	690 MHz - 2,7 GHz
Raccordement	prise 7/16 / connecteur 7/16

Classe SPD	M
Tension d’utilisation permanente max DC (U_C )	0 V
Courant nominal (I_L )	0 A
Puissance max. transmissible	1500 W
D1 Courant de foudre (10/350 µs) (I_imp )	40 kA
C2 Courant nominal de décharge (8/20 µs) (I_n )	80 kA
Niveau de protection avec I_n C2 (U_P )	≤ 300 V
Bande passante	690 MHz - 2,7 GHz
Pertes par insertion	≤ 0,1 dB
Pertes par retour de flux	≥ 28 dB
Impédance caractéristique (Z)	50 ohm
Intermodulation	Typique -160 dBc @ 2*43 dBm
Température d'utilisation (T_U )	-40 °C ... +85 °C
Indice de protection	IP 67
Raccordement	prise 7/16 / connecteur 7/16
Mise à la terre par	corps Ø 29,5 mm ou vis de mise à la terre M8
Matériau de l'enveloppe	Laiton avec plaquage de surface trimétallique
Couleur	brillant
Normes de test	CEI 61643-21 / NF EN 61643-21

Se ha añadido el artículo 929148 a favoritos.

Ir a favoritos

El artículo 929148 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNgate - parafoudre coaxial

Detalles

DGA BNC VC

N.º art. 909710 DGA BNC VCD

Debe estar registrado para descargar 909710.stp.

Debe estar registrado para descargar 909710.igs.

Debe estar registrado para descargar 909710.jt.

Debe estar registrado para descargar 909710.dwg.

Debe estar registrado para descargar 909710m_E.dxf.

Debe estar registrado para descargar DEHN.909710.wspak.

Debe estar registrado para descargar DEHN.909710.edz.

Se ha añadido el artículo 909710 a favoritos.

El artículo 909710 ha sido añadido a la cesta de compra.

N.º art. 909711 DGA BNC VCID

Debe estar registrado para descargar 909710.stp.

Debe estar registrado para descargar 909710.igs.

Debe estar registrado para descargar 909710.jt.

Debe estar registrado para descargar 909710.dwg.

Debe estar registrado para descargar 909710m_E.dxf.

Debe estar registrado para descargar DEHN.909711.wspak.

Debe estar registrado para descargar DEHN.909711.edz.

Se ha añadido el artículo 909711 a favoritos.

El artículo 909711 ha sido añadido a la cesta de compra.

DGA TV

N.º art. 909703 DGA FF TV

Se ha añadido el artículo 909703 a favoritos.

El artículo 909703 ha sido añadido a la cesta de compra.

N.º art. 909704 DGA GF TV

Se ha añadido el artículo 909704 a favoritos.

El artículo 909704 ha sido añadido a la cesta de compra.

N.º art. 909705 DGA GFF TV

Debe estar registrado para descargar 909705.stp.

Debe estar registrado para descargar 909705.igs.

Debe estar registrado para descargar 909705.jt.

Debe estar registrado para descargar 909705.dwg.

Debe estar registrado para descargar 909703_909704_909705m_E.dxf.

Se ha añadido el artículo 909705 a favoritos.

El artículo 909705 ha sido añadido a la cesta de compra.

DGA FF5 TV

N.º art. 909706 DGA FF5 TV

Debe estar registrado para descargar 909706.stp.

Debe estar registrado para descargar 909706.igs.

Debe estar registrado para descargar 909706.jt.

Debe estar registrado para descargar 909706.dwg.

Debe estar registrado para descargar 909706.dxf.

Debe estar registrado para descargar DEHN.909706.wspak.

Debe estar registrado para descargar DEHN.909706.edz.

Se ha añadido el artículo 909706 a favoritos.

El artículo 909706 ha sido añadido a la cesta de compra.

DGA G

N.º art. 929039 DGA G SMA

Debe estar registrado para descargar 929039.stp.

Debe estar registrado para descargar 929039.igs.

Debe estar registrado para descargar 929039.jt.

Debe estar registrado para descargar 929039.dwg.

Debe estar registrado para descargar 929039m_D.dxf.

Debe estar registrado para descargar DEHN.929039.wspak.

Debe estar registrado para descargar DEHN.929039.edz.

Se ha añadido el artículo 929039 a favoritos.

El artículo 929039 ha sido añadido a la cesta de compra.

N.º art. 929042 DGA G BNC

Debe estar registrado para descargar 929042.stp.

Debe estar registrado para descargar 929042.igs.

Debe estar registrado para descargar 929042.jt.

Debe estar registrado para descargar 929042.dwg.

Debe estar registrado para descargar 929042m_D.dxf.

Debe estar registrado para descargar DEHN.929042.wspak.

Debe estar registrado para descargar DEHN.929042.edz.

Se ha añadido el artículo 929042 a favoritos.

El artículo 929042 ha sido añadido a la cesta de compra.

N.º art. 929044 DGA G N

Debe estar registrado para descargar 929044.stp.

Debe estar registrado para descargar 929044.igs.

Debe estar registrado para descargar 929044.jt.

Debe estar registrado para descargar 929044.dwg.

Debe estar registrado para descargar 929044m_D.dxf.

Debe estar registrado para descargar DEHN.929044.wspak.

Debe estar registrado para descargar DEHN.929044.edz.

Se ha añadido el artículo 929044 a favoritos.

El artículo 929044 ha sido añadido a la cesta de compra.
