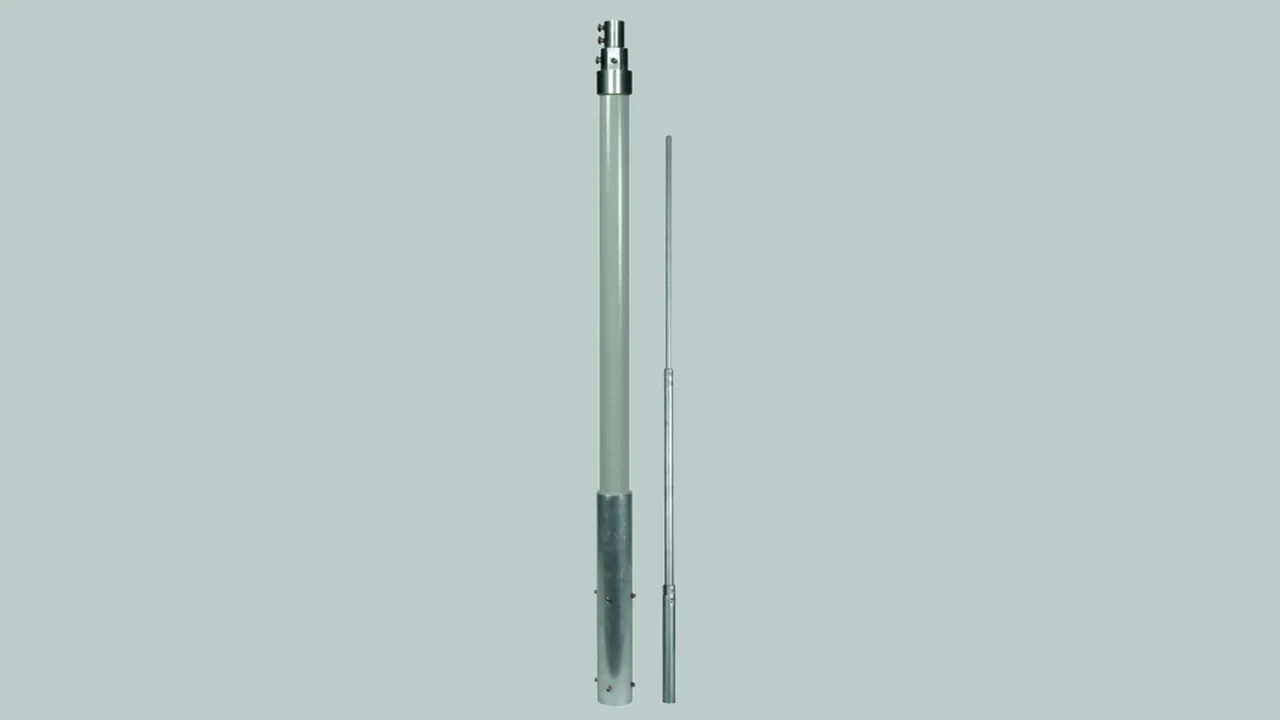

Tubo autosoportado para cable HVI, tendido bajo la cubierta

Tubo autosoportado para el cable HVI para la confección en el lugar, varilla captadora en Al, Ø22 / 16 / 10 mm.

Se utiliza con el soporte para vigas (ref. 105 240) o con el soporte para tejados metálicos (ref. 105 241).

Con varilla captadora

1 Producto

N.º art. 105281 SR D50 1950 FS22 16 10 2500 DSH GFK AL

GTIN 4013364260962, N.º de arancel aduanero (EU): 85389099, Peso bruto: 4.00 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

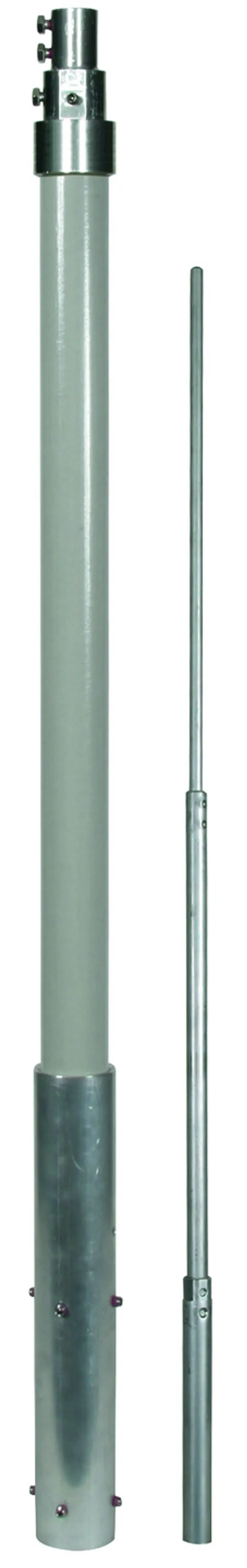

Tubo autosoportado para cable HVI con varilla captadora de PRFV/Al 2500 mm
Tubos autosoportados de PRFV/Al con terminal interno para
el cable HVI para cumplir la
distancia de separación respecto de los componentes conductores según
DIN EN 62305 (VDE 0185-305-3).
Las dimensiones de los tubos autosoportados se realizan según
el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) para una
máx. velocidad de rachas de viento de 140 km/h.
Distancia de aislamiento de poliéster reforzado con fibra de vidrio PRFV
Factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta, 1 pieza
Combinado con punta captadora Al Ø10 mm longitud 2500 mm
Material de la varilla captadora: Al
Longitud de la punta captadora: 2500 mm
Material del tubo aislante autosoportado: poliéster reforzado con fibra de vidrio / Al
Longitud del tubo aislante autosoportado: 1955 mm
Longitud de transporte: 2500 mm
Diámetro Ø exterior: 50 mm
Distancia de aislamiento: 1560 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: SR D50 1950 FS22 16 10 2500 DSH GFK AL
art. no.: 105281
o equivalente

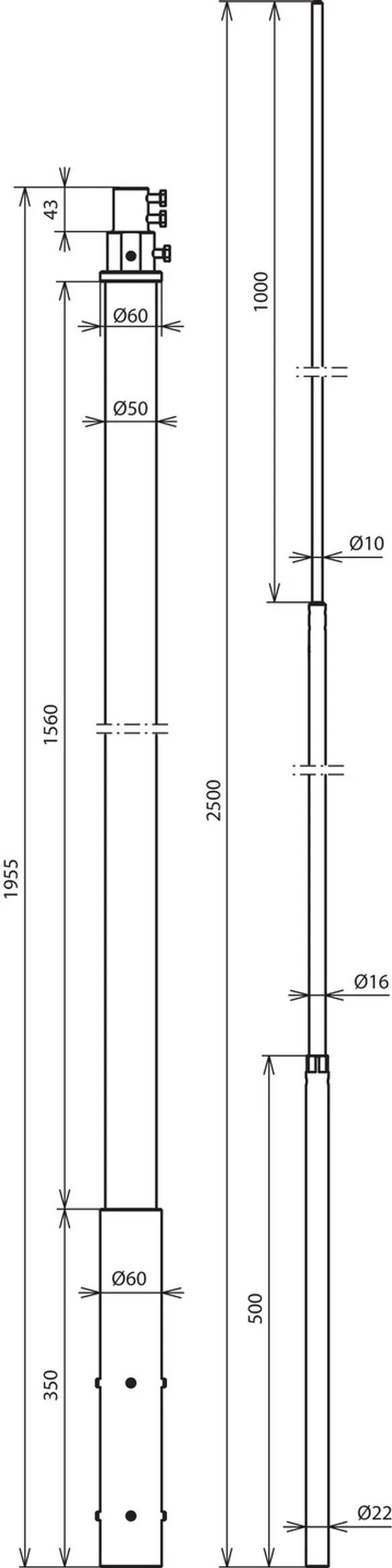

Datos técnicos

Material de la varilla captadora Al
Longitud de la punta captadora 2500 mm
Material del tubo aislante autosoportado poliéster reforzado con fibra de vidrio / Al
Longitud del tubo aislante autosoportado 1955 mm
Longitud de transporte 2500 mm
Diámetro Ø exterior 50 mm
Distancia de aislamiento 1560 mm
Máx. velocidad del viento 140 km/h
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)
