Varilla de cortocircuito

  • Cree simplemente la adecuada barra de cortocircuito online
  • Configuración individual
  • Verificación de plausibilidad permanente en el trasfondo
  • Con ranura longitudinal para un contacto seguro
  • Alta resistencia a cortocircuitos hasta máx. 130 kA/0,5 s para instalaciones de baja tensión (BT) y 80 kA/0,5 s para sistemas de media tensión (MT)
  • Manejo con pértigas de puesta a tierra, versión con husillo hexagonal o husillo con pasador
  • Otras longitudes de barras o cables de tierra pueden seleccionarse online a través del configurador EaS

Detalles

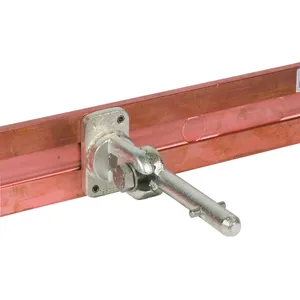

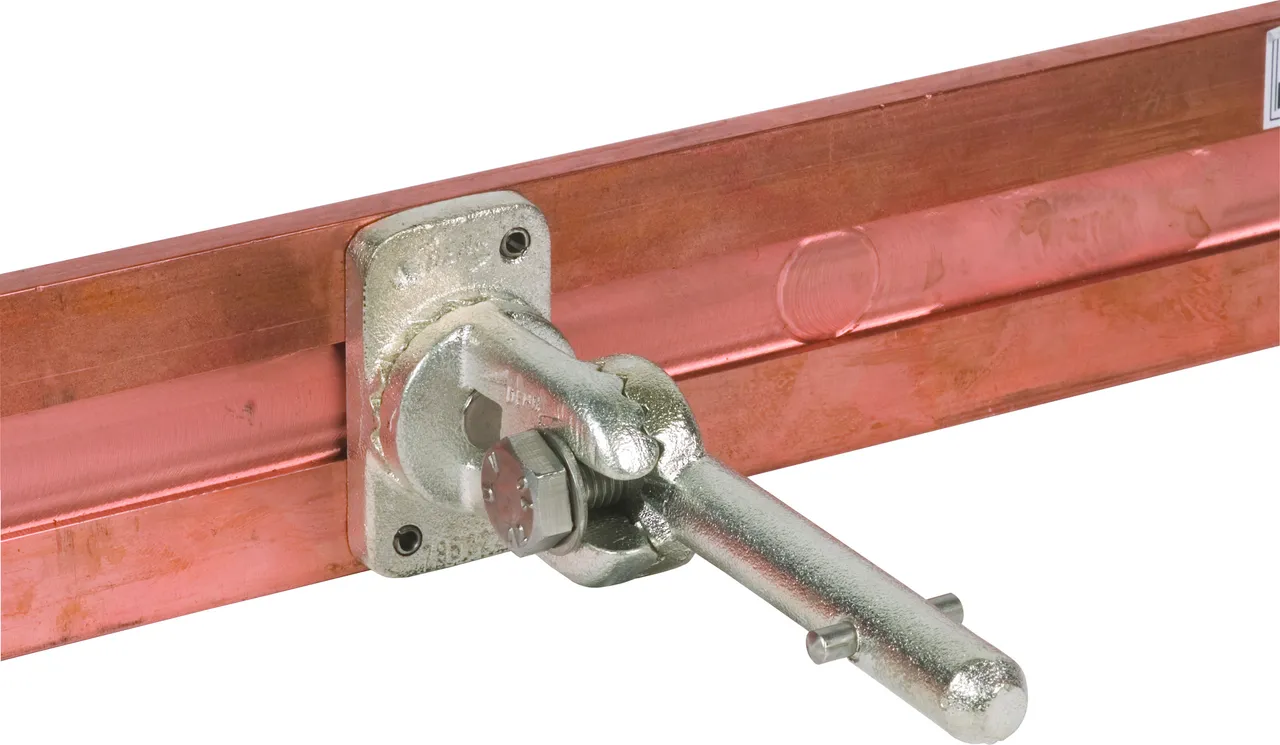

SQ: Husillo con pasador (versión bayoneta)
lorem ipsum

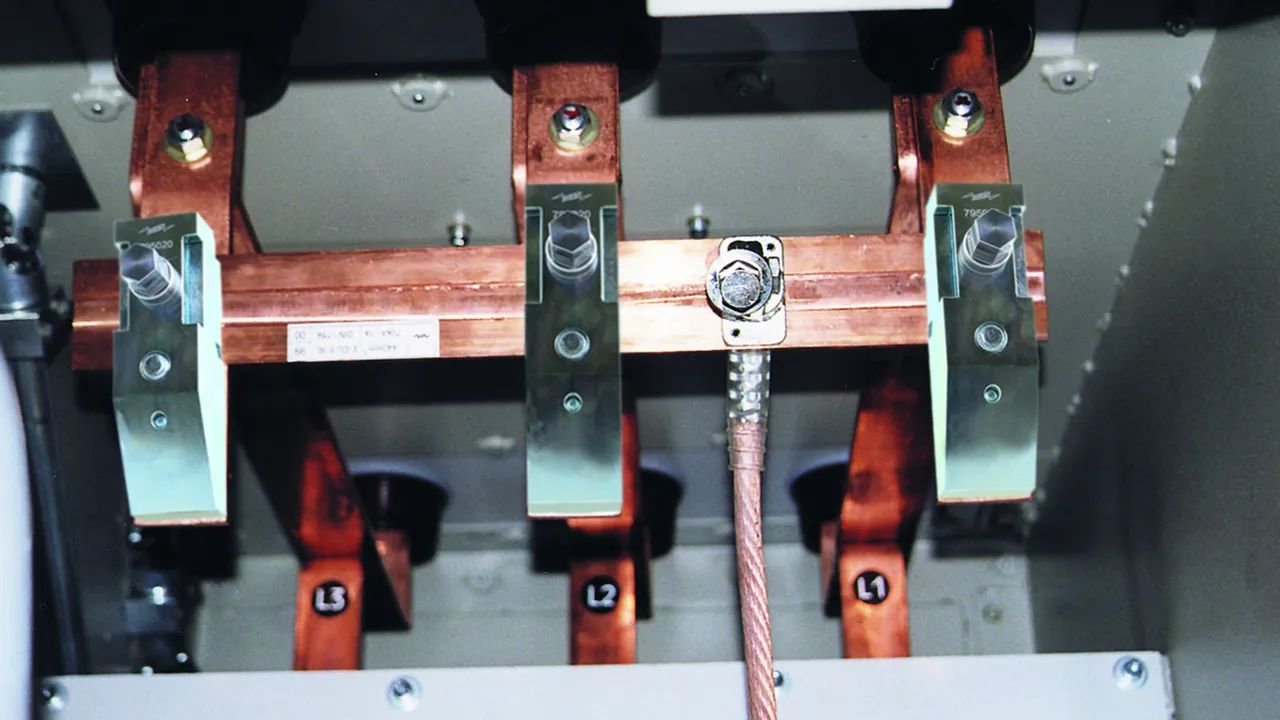

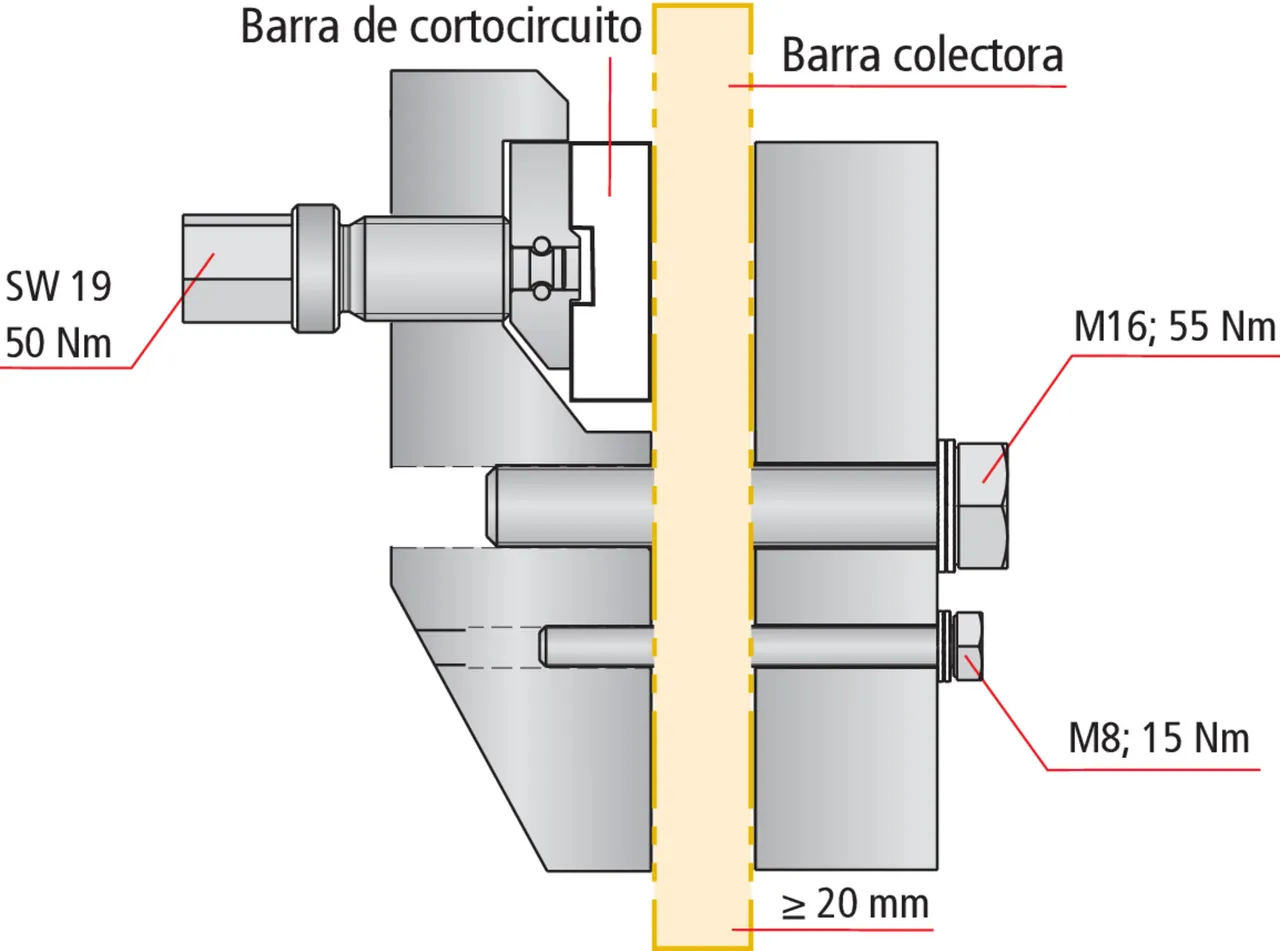

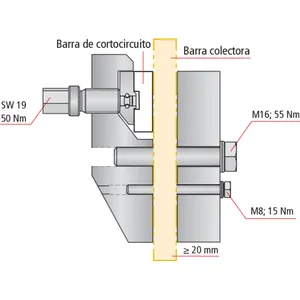

Punto fijo de apriete montado sobre una barra colectora y barra de cortocircuito colocada
lorem ipsum
lorem ipsum

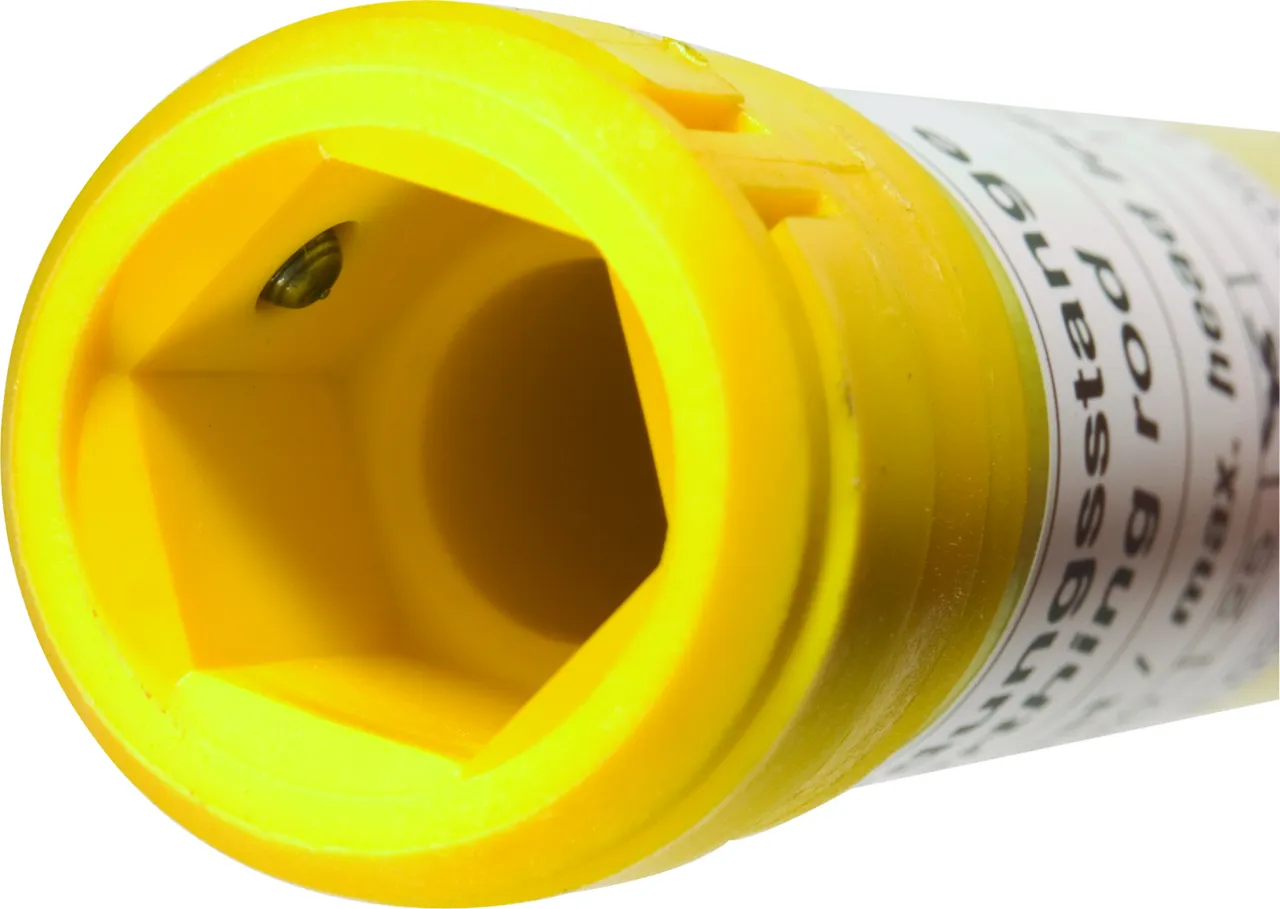

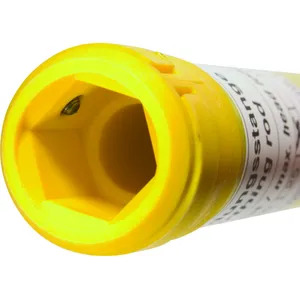

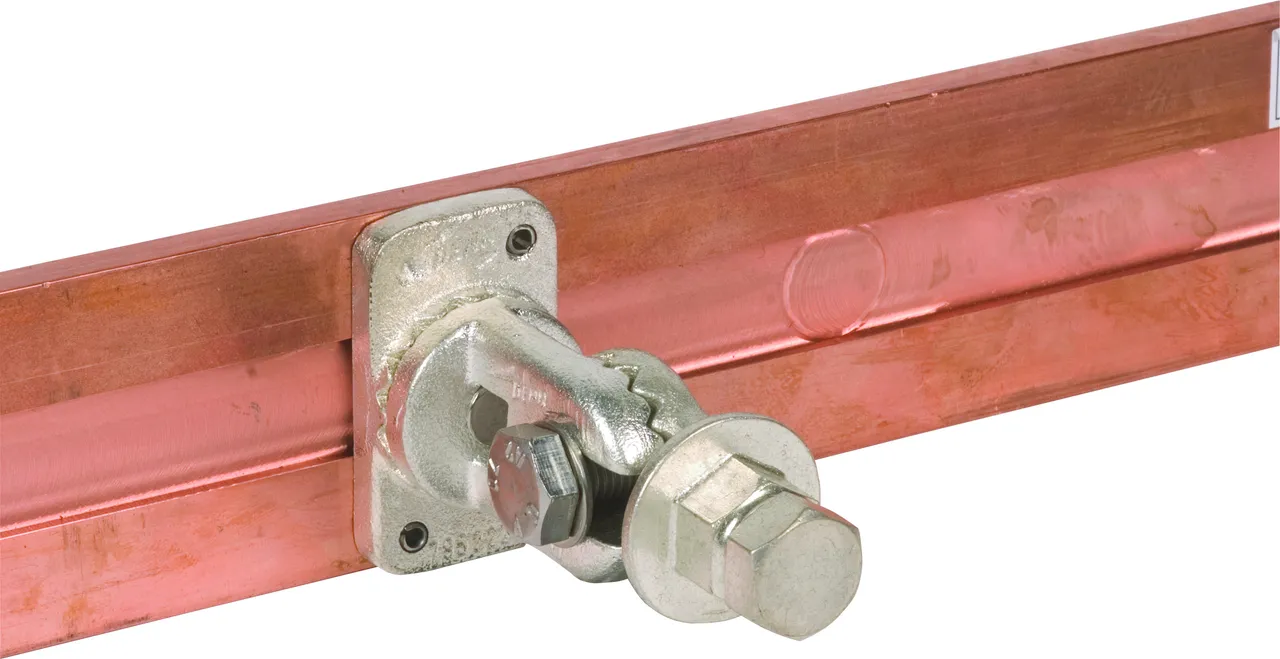

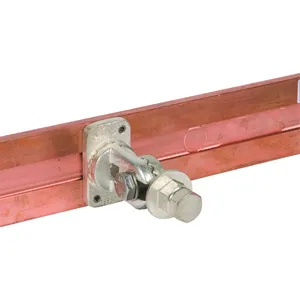

SK: Husillo hexagonal
lorem ipsum
lorem ipsum

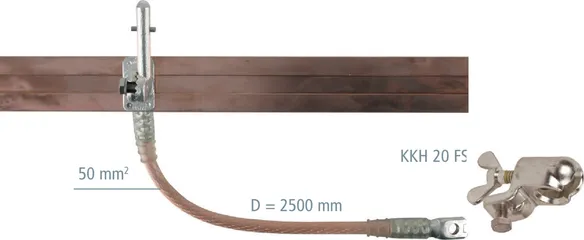

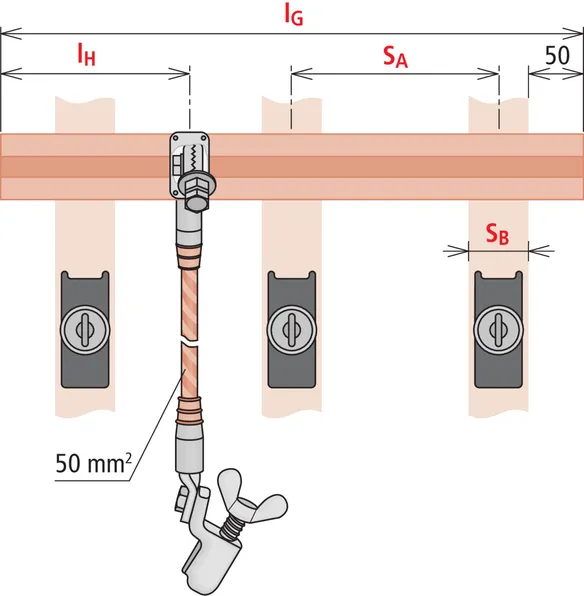

Varilla de cortocircuito de cobre

Lado de tierra con cubierta rígida de cabeza esférica (KKH 20 FS)

4 Productos

N.º art. VL2FG28 KS SQ C NS VL2FG28

GTIN 4013364450820, N.º de arancel aduanero (EU): 85359000, Peso bruto: 6.18 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Aplicación BT
Equipo de enganche SQ
Posición del equipo de enganche (IH ) 175 mm
Longitud total (IG ) 500 mm
Distancia de las varillas (SA ) 150 mm
Máx. corriente de cortocircuito Ik 0,5 s 130 kA
Máx. corriente de cortocircuito Ik 1 s 90 kA
Importante: Por favor indique el número de variante específico cuando envíe su pedido.

Se ha añadido el artículo VL2FG28 a favoritos.

Ir a favoritos

El artículo VL2FG28 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. VHNEFQE KS SK C NS VHNEFQE

GTIN 4013364450837, N.º de arancel aduanero (EU): 85359000, Peso bruto: 6.14 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Aplicación BT
Equipo de enganche SK
Posición del equipo de enganche (IH ) 175 mm
Longitud total (IG ) 500 mm
Distancia de las varillas (SA ) 150 mm
Máx. corriente de cortocircuito Ik 0,5 s 130 kA
Máx. corriente de cortocircuito Ik 1 s 90 kA
Importante: Por favor indique el número de variante específico cuando envíe su pedido.

Se ha añadido el artículo VHNEFQE a favoritos.

Ir a favoritos

El artículo VHNEFQE ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. VV7M6CQ KSX SQ C MS VV7M6CQ

GTIN 4013364461963, N.º de arancel aduanero (EU): 85359000, Peso bruto: 10.00 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Aplicación MT
Equipo de enganche SQ
Posición del equipo de enganche (IH ) 525 mm
Longitud total (IG ) 1500 mm
Distancia de las varillas (SA ) 450 mm
Máx. corriente de cortocircuito Ik 0,5 s 80 kA
Máx. corriente de cortocircuito Ik 1 s 80 kA
Importante: Por favor indique el número de variante específico cuando envíe su pedido.

Se ha añadido el artículo VV7M6CQ a favoritos.

Ir a favoritos

El artículo VV7M6CQ ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. V5DHK24 KSX SK C MS V5DHK24

GTIN 4013364461970, N.º de arancel aduanero (EU): 85359000, Peso bruto: 10.00 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Aplicación MT
Equipo de enganche SK
Posición del equipo de enganche (IH ) 525 mm
Longitud total (IG ) 1500 mm
Distancia de las varillas (SA ) 450 mm
Máx. corriente de cortocircuito Ik 0,5 s 80 kA
Máx. corriente de cortocircuito Ik 1 s 80 kA
Importante: Por favor indique el número de variante específico cuando envíe su pedido.

Se ha añadido el artículo V5DHK24 a favoritos.

Ir a favoritos

El artículo V5DHK24 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

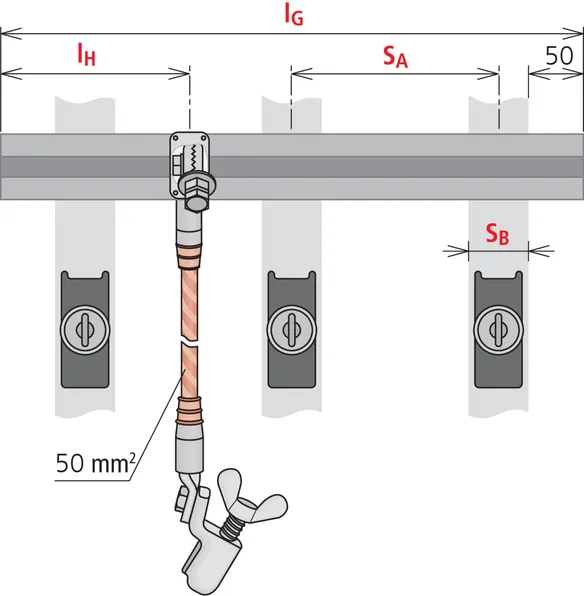

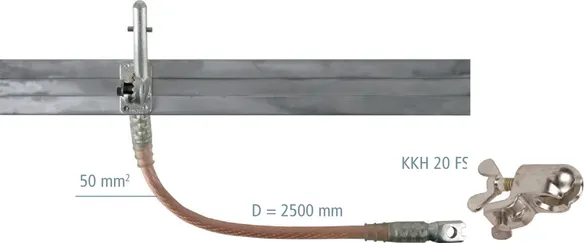

Varilla de cortocircuito de aluminio

Lado de tierra con cubierta rígida de cabeza esférica (KKH 20 FS)

4 Productos

N.º art. VNRLBXU KS SQ A NS VNRLBXU

GTIN 4013364450868, N.º de arancel aduanero (EU): 85359000, Peso bruto: 10.00 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Aplicación BT
Equipo de enganche SQ
Posición del equipo de enganche (IH ) 175 mm
Longitud total (IG ) 500 mm
Distancia de las varillas (SA ) 150 mm
Máx. corriente de cortocircuito Ik 0,5 s 90 kA
Máx. corriente de cortocircuito Ik 1 s 64 kA
Importante: Por favor indique el número de variante específico cuando envíe su pedido.
Atención: Otras versiones pueden configurarse online a través del configurador EaS.

Se ha añadido el artículo VNRLBXU a favoritos.

Ir a favoritos

El artículo VNRLBXU ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. VP33XYL KS SK A NS VP33XYL

GTIN 4013364450875, N.º de arancel aduanero (EU): 85359000, Peso bruto: 10.00 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Aplicación BT
Equipo de enganche SK
Posición del equipo de enganche (IH ) 175 mm
Longitud total (IG ) 500 mm
Distancia de las varillas (SA ) 150 mm
Máx. corriente de cortocircuito Ik 0,5 s 90 kA
Máx. corriente de cortocircuito Ik 1 s 64 kA
Importante: Por favor indique el número de variante específico cuando envíe su pedido.
Atención: Otras versiones pueden configurarse online a través del configurador EaS.

Se ha añadido el artículo VP33XYL a favoritos.

Ir a favoritos

El artículo VP33XYL ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. VSJ3Y6N KSX SQ A MS VSJ3Y6N

GTIN 4013364461994, N.º de arancel aduanero (EU): 85359000, Peso bruto: 10.00 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Aplicación MT
Equipo de enganche SQ
Posición del equipo de enganche (IH ) 675 mm
Longitud total (IG ) 1500 mm
Distancia de las varillas (SA ) 450 mm
Máx. corriente de cortocircuito Ik 0,5 s 60 kA
Máx. corriente de cortocircuito Ik 1 s 60 kA
Importante: Por favor indique el número de variante específico cuando envíe su pedido.
Atención: Otras versiones pueden configurarse online a través del configurador EaS.

Se ha añadido el artículo VSJ3Y6N a favoritos.

Ir a favoritos

El artículo VSJ3Y6N ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. VANH53Y KSX SK A MS VANH53Y

GTIN 4013364461987, N.º de arancel aduanero (EU): 85359000, Peso bruto: 10.00 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información



Datos técnicos

Aplicación MT
Equipo de enganche SK
Posición del equipo de enganche (IH ) 675 mm
Longitud total (IG ) 1500 mm
Distancia de las varillas (SA ) 450 mm
Máx. corriente de cortocircuito Ik 0,5 s 60 kA
Máx. corriente de cortocircuito Ik 1 s 60 kA
Importante: Por favor indique el número de variante específico cuando envíe su pedido.
Atención: Otras versiones pueden configurarse online a través del configurador EaS.

Se ha añadido el artículo VANH53Y a favoritos.

Ir a favoritos

El artículo VANH53Y ha sido añadido a la cesta de compra.

Ir a la cesta de compra
