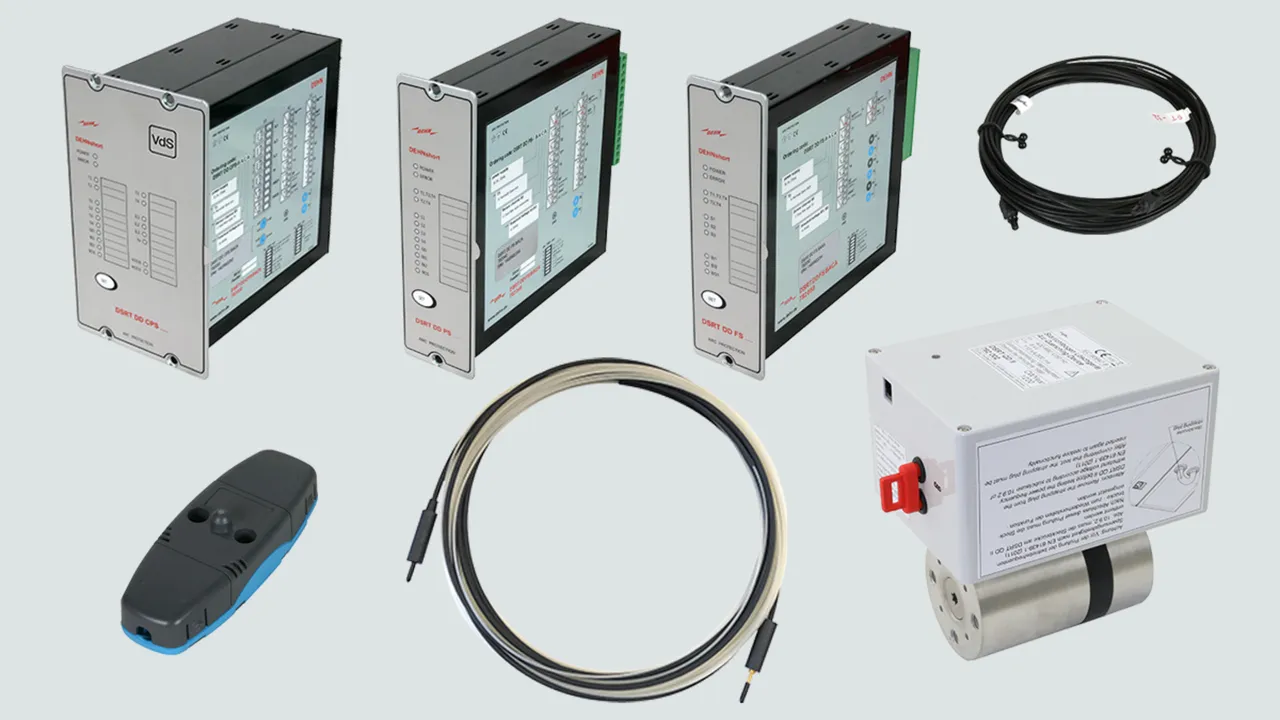

Sistema activo de protección contra arcos eléctricos DEHNshort

  • Protección de personas, instalaciones y sistemas según DIN EN 61439-2, anexo 1 (IEC/TR 61641 ed. 3, 2014)
  • Utilización en instalaciones de baja tensión según DIN EN 61439-2 tras ensayos de integración según DIN VDE 0660-600-2-1, 2021 (IEC TS 63107: 2020)
  • Máxima disponibilidad de las instalaciones
  • Estructura modular del sistema
  • El estado operativo de la instalación se señaliza en la parte frontal

Detalles

Esquema
lorem ipsum
Transformadores de corriente de protección instalados.
lorem ipsum
Sensores de luz instalados
lorem ipsum
Aparatos de captación instalados en la puerta.
lorem ipsum
Extintores instalados
lorem ipsum

Información adicional

Temas relacionados

Equipo de captación (corriente + luz)

Equipo detector DSRT DD CPS .... para la detección de corriente y luz (sensores de visión DSRT PS) con salida para conectar dos dispositivos de extinción DSRT QD II.

2 Productos

N.º art. 782030 DSRT DD CPS BACA

GTIN 4013364245792, N.º de arancel aduanero (EU): 85364900, Peso bruto: 1.48 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Equipo detector electrónico de corriente y luz
Equipo detector electrónico para un
sistema de detección de arcos eléctricos, así como
para un sistema de protección contra arcos eléctricos
para la conexión de sensores de luz de tipo puntual
y un conjunto de transformador de corriente
Montaje en la puerta del armario eléctrico
Rutina de autodiagnóstico automática
e indicación de estado mediante un indicador LED
Tensión de alimentación: 18 - 72 V DC
Consumo de potencia: 5 W
Número de canales de sensor de luz: 4
Número de sensores de luz: 12 (4 x 3 salidas de
relé de sensor: 4 sin potencial
5 A, 250 V AC/DC
Señal de entrada de corriente: 1 / 5 A
Número de conexiones de transformador de corriente:
3 para el conductor de línea, 1 para la corriente de suma

Producto DEHN
Tipo: DSRT DD CPS BACA
art. no.: 782030
o equivalente

Certificados



Datos técnicos

Tensión mín./máx. (UN ) 18-72 V DC
Tiempo de extinción del arco eléctrico (tmtA ) < 3-4 ms con DSRT QD II
Protección (parte delantera) IP 50
Protección (revés) IP 20
Dimensiones de la placa frontal (al. x an. ) 177 x 102 mm
Dimensiones de montaje (al. x an. x prof.) 157 x 82 x 164 mm
Entradas de sensores S1, S2, S3, S4 (pueden conectarse 3 sensores por canal (DSRT PS)
Entradas de corriente 1 A / 5 A (IL1, IL2, IL3, Io)
Entradas binarias 24 V DC, 3 mA (BI1, BI2)
Relé de disparo hasta 250 V AC/DC 5 A (T1, T2, T3, T4)
Salidas de alta velocidad hasta 250 V AC/DC 2 A (HS01, HS02)
Salidas de los extintores fibra óptica (corresp. a mín. 43 mA) (2x TX)
Salida binaria 24 V DC 20 mA (B01)
Temperatura de servicio (TU ) –35 °C ... +70 °C
Tiempo de disparo de relé 7 ms
Tiempo de disparo de HSO < 2 ms
Tiempo de disparo de TX < 2 ms
Certificados VdS

Se ha añadido el artículo 782030 a favoritos.

Ir a favoritos

El artículo 782030 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 782031 DSRT DD CPS AACA

GTIN 4013364245815, N.º de arancel aduanero (EU): 85364900, Peso bruto: 1.48 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Equipo detector electrónico de corriente y luz
Equipo detector electrónico para un
sistema de detección de arcos eléctricos, así como
para un sistema de protección contra arcos eléctricos
para la conexión de sensores de luz de tipo puntual
y un conjunto de transformador de corriente
Montaje en la puerta del armario eléctrico
Rutina de autodiagnóstico automática
e indicación de estado mediante un indicador LED.
Tensión de alimentación: 80 - 265 V AC/DC
Consumo de potencia: 5 W
Número de canales de sensor de luz: 4
Número de sensores de luz: 12 (4 x 3 salidas de
relé de sensor: 4 sin potencial
5 A, 250 V AC/DC
Señal de entrada de corriente: 1 / 5 A
Número de conexiones de transformador de corriente:
3 para el conductor de línea, 1 para la corriente de suma

Producto DEHN
Tipo: DSRT DD CPS AACA
art. no.: 782031
o equivalente

Certificados



Datos técnicos

Tensión mín./máx. (UN ) 92-265 V AC / DC
Frecuencia 50 / 60 Hz
Tiempo de extinción del arco eléctrico (tmtA ) < 3-4 ms con DSRT QD II
Protección (parte delantera) IP 50
Protección (revés) IP 20
Dimensiones de la placa frontal (al. x an. ) 177 x 102 mm
Dimensiones de montaje (al. x an. x prof.) 157 x 82 x 164 mm
Entradas de sensores S1, S2, S3, S4 (pueden conectarse 3 sensores por canal (DSRT PS)
Entradas de corriente 1 A / 5 A (IL1, IL2, IL3, Io)
Entradas binarias 24 V DC, 3 mA (BI1, BI2)
Relé de disparo hasta 250 V AC/DC 5 A (T1, T2, T3, T4)
Salidas de alta velocidad hasta 250 V AC/DC 2 A (HS01, HS02)
Salidas de los extintores fibra óptica (corresp. a mín. 43 mA) (2x TX)
Salida binaria 24 V DC 20 mA (B01)
Temperatura de servicio (TU ) –35 °C ... +70 °C
Tiempo de disparo de relé 7 ms
Tiempo de disparo de HSO < 2 ms
Tiempo de disparo de TX < 2 ms
Certificados VdS

Se ha añadido el artículo 782031 a favoritos.

Ir a favoritos

El artículo 782031 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Equipo de captación (sensor de visión)

Equipo detector DSRT DD PS .... para la detección de luz (sensores de visión DSRT PS) con salida para conectar dos dispositivos de extinción DSRT QD II.

2 Productos

N.º art. 782040 DSRT DD PS BACA

GTIN 4013364245822, N.º de arancel aduanero (EU): 85364900, Peso bruto: 953.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Equipo detector electrónico de corriente y luz
Equipo detector electrónico para un
sistema de detección de arcos eléctricos, así como
para un sistema de protección contra arcos eléctricos
para la conexión de 12 sensores de luz puntiformes
Montaje en la puerta del armario eléctrico
Rutina de autodiagnóstico automática
e indicación de estado mediante un indicador LED
Tensión de alimentación: 18 - 72 V DC
Consumo de potencia: 5 W
Número de canales de sensor de luz: 4
Número de sensores de luz: 12 (4 x 3 sensores)
Salidas de relé: 4 sin potencial
5 A, 250 V / AC/DC

Producto DEHN
Tipo: DSRT DD PS BACA
art. no.: 782040
o equivalente

Certificados



Datos técnicos

Tensión mín./máx. (UN ) 18-72 V DC
Tiempo de extinción del arco eléctrico (tmtA ) < 3-4 ms con DSRT QD II
Protección (parte delantera) IP 50
Protección (revés) IP 20
Dimensiones de la placa frontal (al. x an. ) 177 x 52 mm
Dimensiones de montaje (al. x an. x prof.) 157 x 45 x 164 mm
Entradas de sensores S1, S2, S3, S4 (pueden conectarse 3 sensores por canal (DSRT PS)
Entradas binarias 24 V DC, 3 mA (BI1, BI2)
Relé de disparo hasta 250 V AC/DC 5 A (T1, T2, T3, T4)
Salidas de los extintores fibra óptica (corresp. a mín. 43 mA) (2x TX)
Salida binaria 24 V DC 20 mA (B01)
Temperatura de servicio (TU ) –35 °C ... +70 °C
Tiempo de disparo de relé 7 ms
Tiempo de disparo de TX < 2 ms
Certificados VdS

Se ha añadido el artículo 782040 a favoritos.

Ir a favoritos

El artículo 782040 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 782041 DSRT DD PS AACA

GTIN 4013364245839, N.º de arancel aduanero (EU): 85364900, Peso bruto: 953.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Equipo detector electrónico de corriente y luz
Equipo detector electrónico para un
sistema de detección de arcos eléctricos, así como
para un sistema de protección contra arcos eléctricos
para la conexión de 12 sensores de luz puntiformes
Montaje en la puerta del armario eléctrico
Rutina de autodiagnóstico automática
e indicación de estado mediante un indicador LED
Tensión de alimentación: 80 - 265 V AC/DC
Consumo de potencia: 5 W
Número de canales de sensor de luz: 4
Número de sensores de luz: 12 (4 x 3 sensores)
Salidas de relé: 4 sin potencial
5 A, 250 V / AC/DC

Producto DEHN
Tipo: DSRT DD PS AACA
art. no.: 782041
o equivalente

Certificados



Datos técnicos

Tensión mín./máx. (UN ) 92-265 V AC / DC
Frecuencia 50 / 60 Hz
Tiempo de extinción del arco eléctrico (tmtA ) < 3-4 ms con DSRT QD II
Protección (parte delantera) IP 50
Protección (revés) IP 20
Dimensiones de la placa frontal (al. x an. ) 177 x 52 mm
Dimensiones de montaje (al. x an. x prof.) 157 x 45 x 164 mm
Entradas de sensores S1, S2, S3, S4 (pueden conectarse 3 sensores por canal (DSRT PS)
Entradas binarias 24 V DC, 3 mA (BI1, BI2)
Relé de disparo hasta 250 V AC/DC 5 A (T1, T2, T3, T4)
Salidas de los extintores fibra óptica (corresp. a mín. 43 mA) (2x TX)
Salida binaria 24 V DC 20 mA (B01)
Temperatura de servicio (TU ) –35 °C ... +70 °C
Tiempo de disparo de relé 7 ms
Tiempo de disparo de TX < 2 ms
Certificados VdS

Se ha añadido el artículo 782041 a favoritos.

Ir a favoritos

El artículo 782041 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Equipo de captación (sensor de fibra óptica)

Equipo de captación DSRT DD FS ... para la detección de la luz (sensor de fibra óptica DSRT FS).

2 Productos

N.º art. 782050 DSRT DD FS BAAA

GTIN 4013364245846, N.º de arancel aduanero (EU): 85364900, Peso bruto: 1020.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Equipo detector electrónico de corriente y luz
Equipo detector electrónico para un
sistema de detección de arcos eléctricos, así como
para un sistema de protección contra arcos eléctricos
para la conexión de 3 sensores de fibra óptica
Montaje en la puerta del armario eléctrico
Rutina de autodiagnóstico automática
e indicación de estado mediante un indicador LED
Tensión de alimentación: 18 - 72 V DC
Consumo de potencia: 5 W
Número de entradas ópticas: 3
Salidas de relé: 4 sin potencial
5 A, 250 V / AC/DC

Producto DEHN
Tipo: DSRT DD FS BAAA
art. no.: 782050
o equivalente

Certificados



Datos técnicos

Tensión mín./máx. (UN ) 18-72 V DC
Tiempo de extinción del arco eléctrico (tmtA ) < 3-4 ms con DSRT QD II
Protección (parte delantera) IP 50
Protección (revés) IP 20
Dimensiones de la placa frontal (al. x an. ) 177 x 52 mm
Dimensiones de montaje (al. x an. x prof.) 157 x 45 x 164 mm
Entradas de sensores S1, S2, S3 (posibilidad de conectar un sensor de fibra óptica DSRT FS por canal)
Entradas binarias 24 V DC, 3 mA (BI1, BI2)
Relé de disparo hasta 250 V AC/DC 5 A (T1, T2, T3, T4)
Salida binaria 24 V DC 20 mA (B01)
Temperatura de servicio (TU ) –35 °C ... +70 °C
Tiempo de disparo de relé 7 ms
Certificados VdS

Se ha añadido el artículo 782050 a favoritos.

Ir a favoritos

El artículo 782050 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 782051 DSRT DD FS AAAA

GTIN 4013364245853, N.º de arancel aduanero (EU): 85364900, Peso bruto: 1020.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Equipo detector electrónico de corriente y luz
Equipo detector electrónico para un
sistema de detección de arcos eléctricos, así como
para un sistema de protección contra arcos eléctricos
para la conexión de 3 sensores de fibra óptica
Montaje en la puerta del armario eléctrico
Rutina de autodiagnóstico automática
e indicación de estado mediante un indicador LED
Tensión de alimentación: 80 - 265 V AC/DC
Consumo de potencia: 5 W
Número de entradas ópticas: 3
Salidas de relé: 4 sin potencial
5 A, 250 V / AC/DC

Producto DEHN
Tipo: DSRT DD FS AAAA
art. no.: 782051
o equivalente

Certificados



Datos técnicos

Tensión mín./máx. (UN ) 92-265 V AC / DC
Frecuencia 50 / 60 Hz
Tiempo de extinción del arco eléctrico (tmtA ) < 3-4 ms con DSRT QD II
Protección (parte delantera) IP 50
Protección (revés) IP 20
Dimensiones de la placa frontal (al. x an. ) 177 x 52 mm
Dimensiones de montaje (al. x an. x prof.) 157 x 45 x 164 mm
Entradas de sensores S1, S2, S3 (posibilidad de conectar un sensor de fibra óptica DSRT FS por canal)
Entradas binarias 24 V DC, 3 mA (BI1, BI2)
Relé de disparo hasta 250 V AC/DC 5 A (T1, T2, T3, T4)
Salida binaria 24 V DC 20 mA (B01)
Temperatura de servicio (TU ) –35 °C ... +70 °C
Tiempo de disparo de relé 7 ms
Certificados VdS

Se ha añadido el artículo 782051 a favoritos.

Ir a favoritos

El artículo 782051 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Extintor QD II

Dispositivo de extinción para conexión a los equipos detectores DSRT DD CPS y DSRT DD PS.

1 Producto

N.º art. 782002 DSRT QD II

GTIN 4013364312562, N.º de arancel aduanero (EU): 85363090, Peso bruto: 5.23 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Dispositivo de extinción
Dispositivo de extinción para suprimir el arco eléctrico con
conexión bifásica al sistema de barras colectoras principales
Corriente nominal de impulso soportada Ipk: 242 kA
Corriente nominal de corta duración soportada Icw: 110 kA / 300 ms
Tensión nominal de funcionamiento: 690 V / AC
Frecuencia nominal: 50 Hz / 60 Hz

Producto DEHN
Tipo: DSRT QD II
art. no.: 782002
o equivalente

Certificados



Datos técnicos

Normativa IEC 60947-9-1:2019
Tensión de servicio asignada (Ue ) 400 / 690 V CA
Resistencia asignada de los extintores a corrientes breves (Icw ) 110 kA, 300 ms
Resistencia asignada a corrientes de descarga (Ipk ) 242 kA
Dimensiones (al. x an. x prof.) 177 x 120 x 180 mm
Tipos de redes TN, TT, IT
Clase de protección IP 00
Certificados VdS

Se ha añadido el artículo 782002 a favoritos.

Ir a favoritos

El artículo 782002 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Sensor puntual

Sensor puntual DSRT PS para la captación de arcos eléctricos. Conexión en serie posible hasta un máx. de 3 sensores en cada entrada a los equipos DSRT DD CPS y DSRT DD PS.

1 Producto

N.º art. 782060 DSRT PS

GTIN 4013364245860, N.º de arancel aduanero (EU): 85364900, Peso bruto: 32.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Sensor de visión
Sensor de luz puntiforme para detectar la
Emisión luminosa del arco eléctrico a partir de 5 kA.

Producto DEHN
Tipo: DSRT PS
art. no.: 782060
o equivalente

Certificados



Datos técnicos

Dimensiones (la. x an. x al.) 90 x 32,8 x 19,5 mm
Orificios de fijación 2x 3,2 mm
Umbral inferior de respuesta (Iparc ) 5 kA
Radio de detección 90° (180°)
Distancia máx. del arco eléctrico 2 m (0,5 m)
Cableado de sensores 2 hilos y apantallamiento
Especificación de cableado de sensores twisted pair máx. 0,5 mm², apantallado
Longitud máx. de cables de sensores por canal de sensores 100 m
Clase de protección IP 60
Temperatura de servicio (TU ) –20 °C ... +85 °C
Certificados VdS

Se ha añadido el artículo 782060 a favoritos.

Ir a favoritos

El artículo 782060 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
back to top
