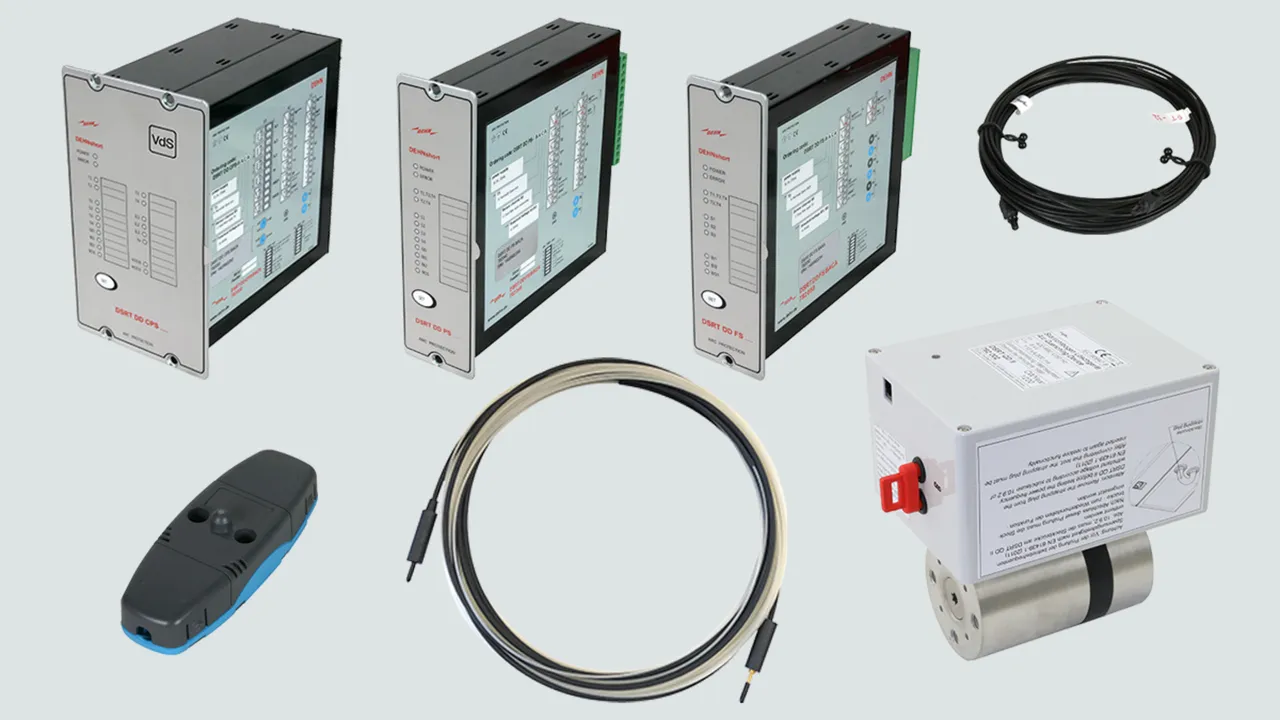

Sistema activo de protección contra arcos eléctricos DEHNshort

  • Protección de personas, instalaciones y sistemas según DIN EN 61439-2, anexo 1 (IEC/TR 61641 ed. 3, 2014)
  • Utilización en instalaciones de baja tensión según DIN EN 61439-2 tras ensayos de integración según DIN VDE 0660-600-2-1, 2021 (IEC TS 63107: 2020)
  • Máxima disponibilidad de las instalaciones
  • Estructura modular del sistema
  • El estado operativo de la instalación se señaliza en la parte frontal

Detalles

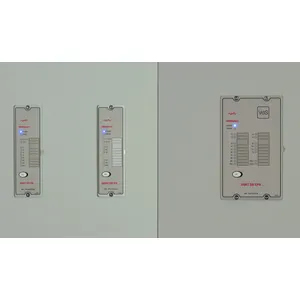

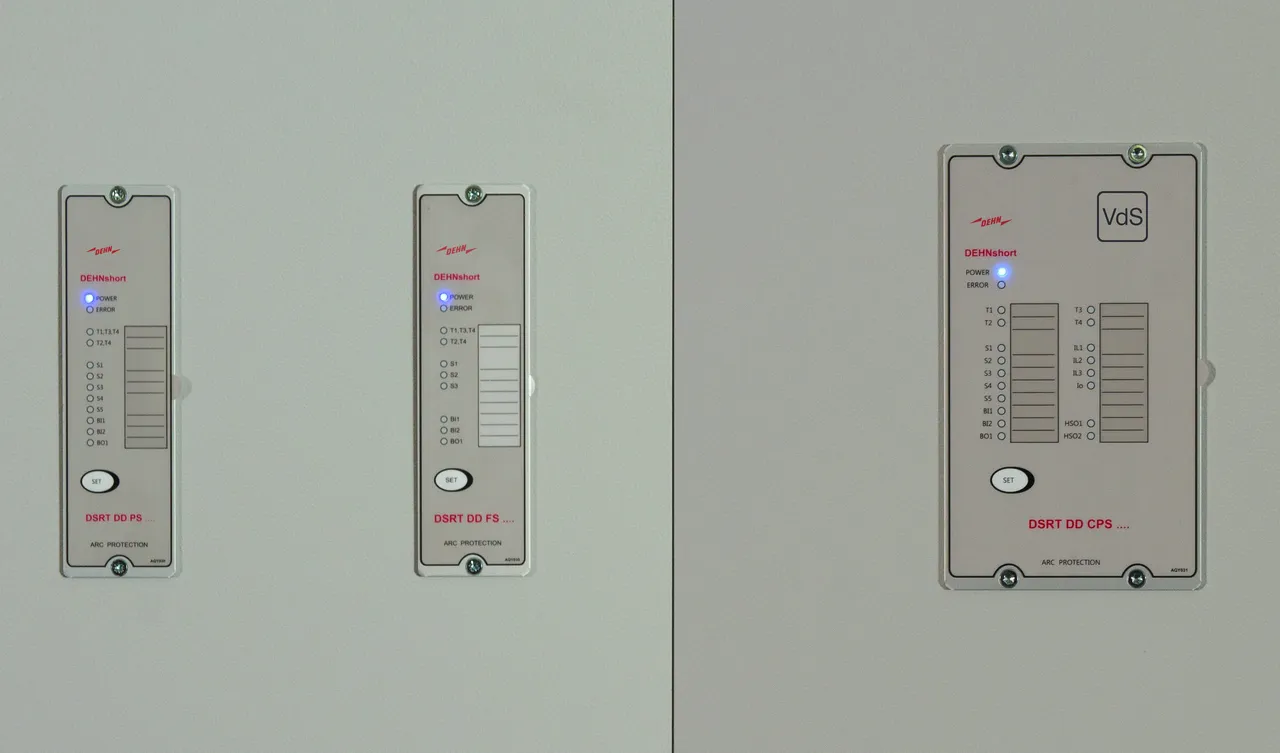

Aparatos de captación instalados en la puerta.
lorem ipsum

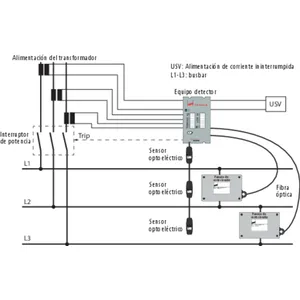

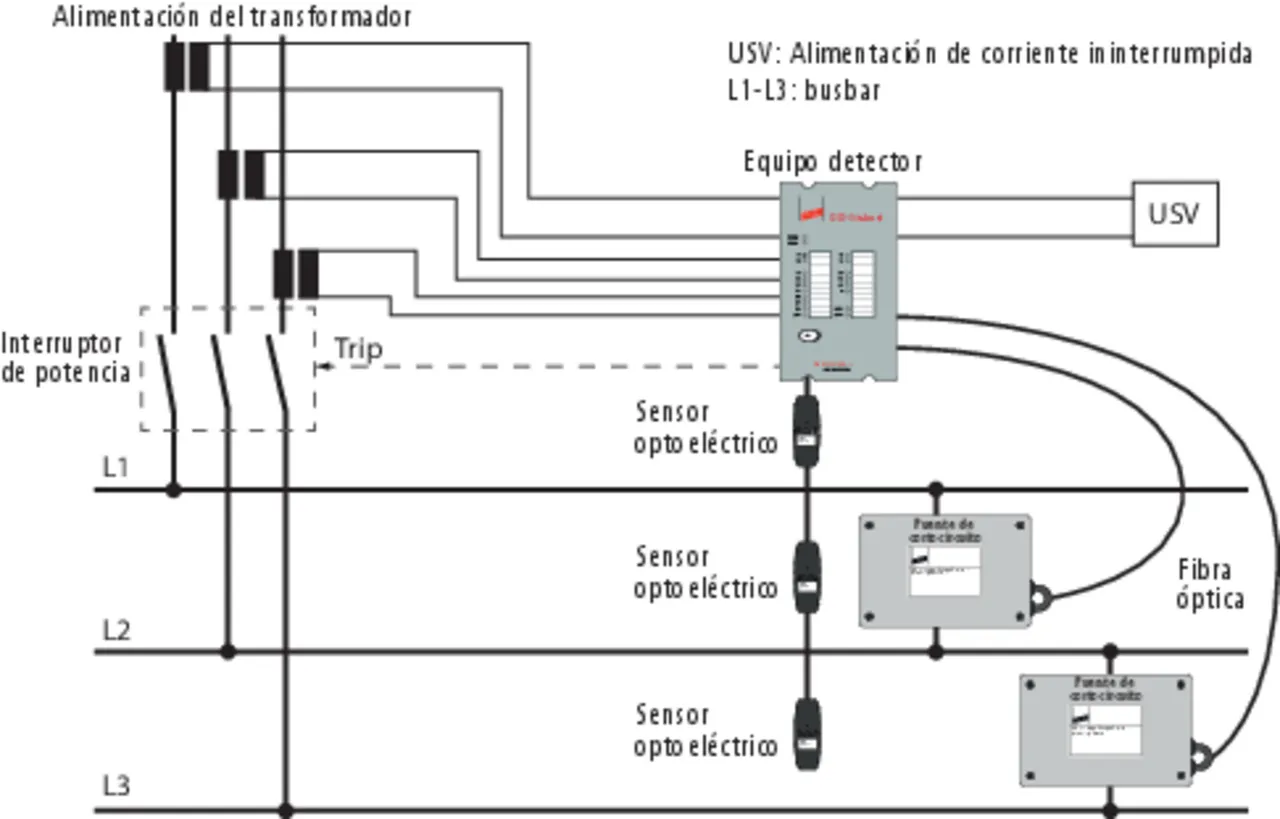

Esquema
lorem ipsum

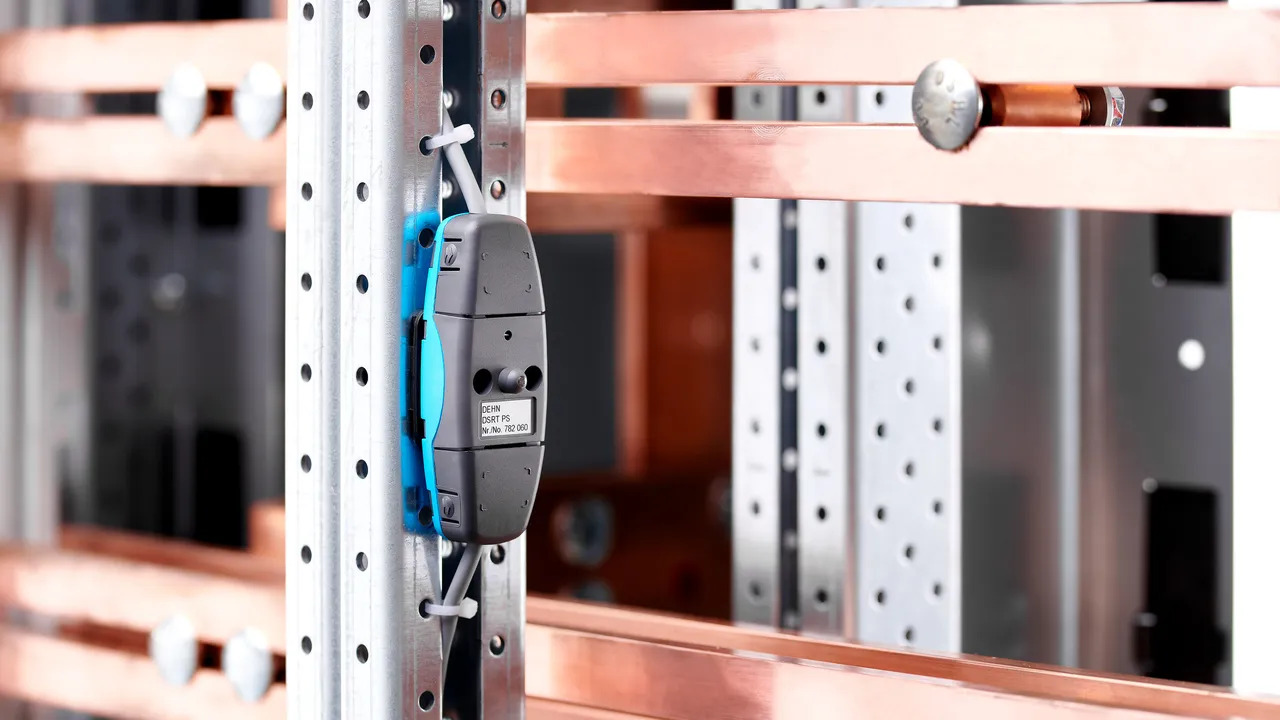

Sensores de luz instalados
lorem ipsum

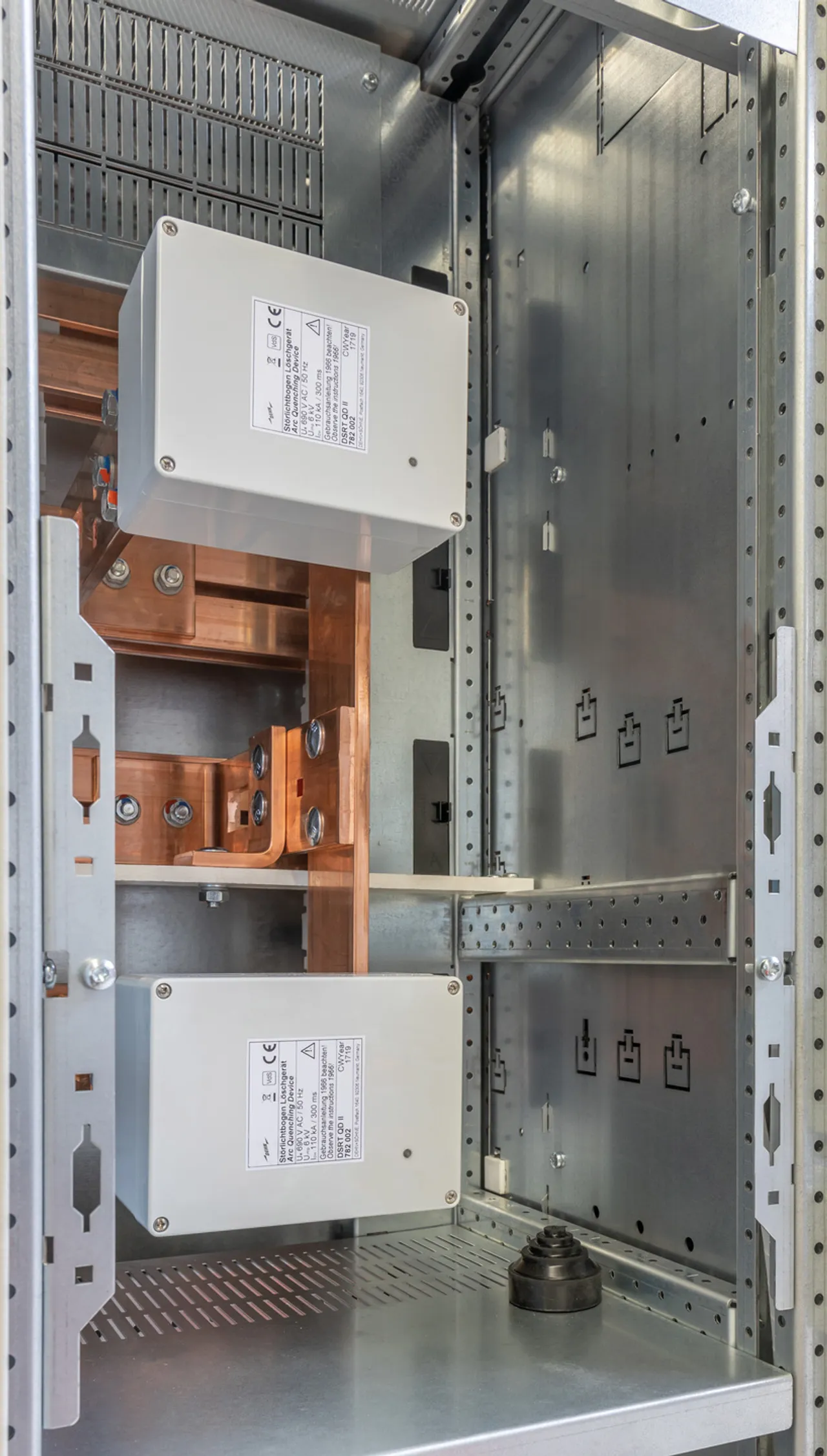

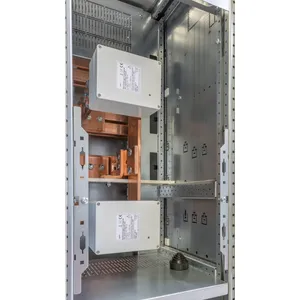

Extintores instalados
lorem ipsum

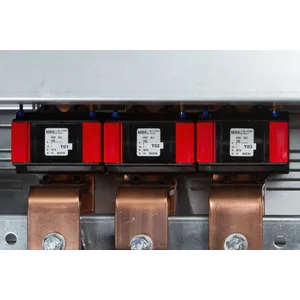

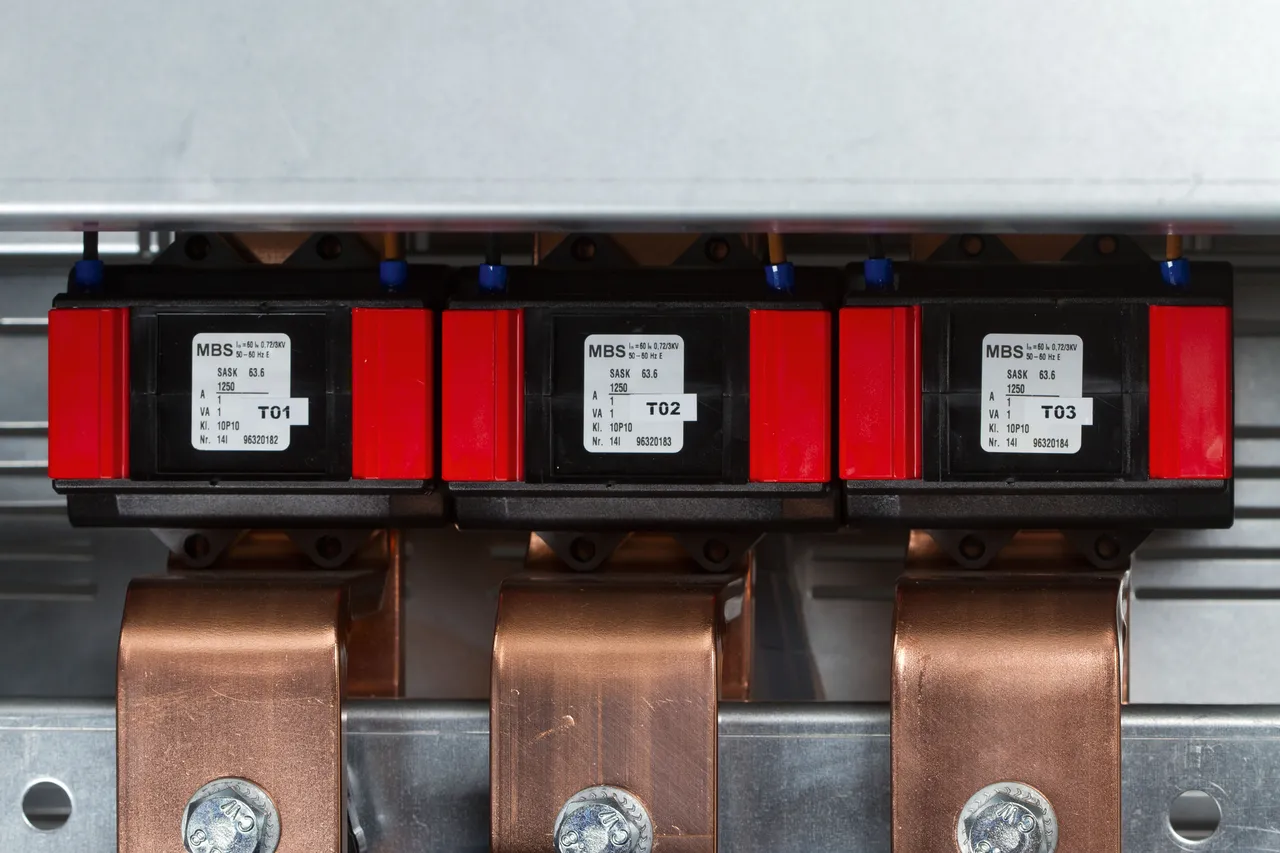

Transformadores de corriente de protección instalados.
lorem ipsum

Equipo de captación (corriente + luz)

Equipo detector DSRT DD CPS .... para la detección de corriente y luz (sensores de visión DSRT PS) con salida para conectar dos dispositivos de extinción DSRT QD II.

2 Productos

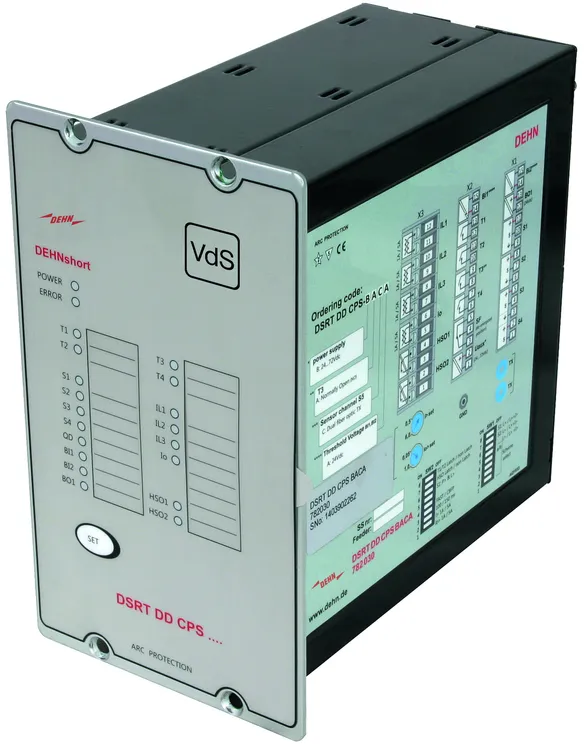

N.º art. 782030 DSRT DD CPS BACA

GTIN 4013364245792, N.º de arancel aduanero (EU): 85364900, Peso bruto: 1.48 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Equipo electrónico de captación de corriente y luz
Equipo electrónico de captación para un sistema de protección contra los arcos eléctricos para la conexión de sensores puntuales de luz y un kit de transformador de corriente. Para su instalación en la puerta del cuadro de mando. Rutina automática de autocontrol del entero sistema así como indicación del estado operativo a través de indicador led.

Tensión de alimentación: 18 - 72 V DC
Potencia: 5 W
Número de canales
del sensor de luz: 4
Número de sensores de luz: 12 (4 x 3 sensores)
Salidas de relé: 4 libre de potencial
5A, 250 V AC/DC
Señal de entrada de corriente: 1 / 5 A
Número de conexiones del
transformador de corriente: 3 para conductores exteriores
1 para corriente de suma

Producto DEHN
Tipo: DSRT DD CPS BACA
art. no.: 782030
o equivalente

Certificados



Datos técnicos

Tensión mín./máx. (UN ) 18-72 V DC
Protección (parte delantera) IP 50
Protección (revés) IP 20

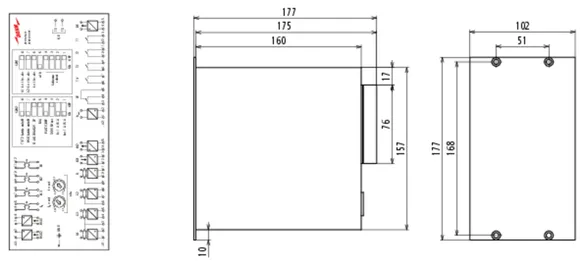

Dimensiones de la placa frontal (alt x an) 177 x 102 mm
Dimensiones de montaje (alt x an x f) 157 x 82 x 164 mm
Entradas de sensores S1, S2, S3, S4 (pueden conectarse 3 sensores por canal (DSRT PS)
Entradas de corriente 1 A / 5 A (IL1, IL2, IL3, Io)
Entradas binarias 24 V DC, 3 mA (BI1, BI2)
Relé de disparo hasta 250 V AC/DC 5 A (T1, T2, T3, T4)
Salidas de alta velocidad hasta 250 V AC/DC 2 A (HS01, HS02)
Salidas de los extintores fibra óptica (corresp. a mín. 43 mA) (2x TX)
Salida binaria 24 V DC 20 mA (B01)
Temperatura de servicio (TU ) –35 °C ... +70 °C
Tiempo de disparo de relé 7 ms
Tiempo de disparo de HSO < 2 ms
Tiempo de disparo de TX < 2 ms
Tiempo de extinción del arco eléctrico (tmtA ) < 3-4 ms con DSRT QD II
Certificados VdS

Se ha añadido el artículo 782030 a favoritos.

Ir a favoritos

El artículo 782030 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 782031 DSRT DD CPS AACA

GTIN 4013364245815, N.º de arancel aduanero (EU): 85364900, Peso bruto: 1.48 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Equipo electrónico de captación de corriente y luz
Equipo electrónico de captación para un sistema de protección contra los arcos eléctricos para la conexión de sensores puntuales de luz y un kit de transformador de corriente. Para su instalación en la puerta del cuadro de mando. Rutina automática de autocontrol del entero sistema así como indicación del estado operativo a través del indicador led.

Tensión de alimentación: 80 - 265 V AC/DC
Potencia: 5 W
Número de canales
del sensor de luz: 4
Número de sensores de luz: 12 (4 x 3 sensores)
Salidas de relé: 4 libre de potencial
5A, 250 V AC/DC
Señal de entrada de corriente: 1 / 5 A
Número de conexiones del
transformador de corriente: 3 para conductores exteriores
1 para corriente de suma

Producto DEHN
Tipo: DSRT DD CPS AACA
art. no.: 782031
o equivalente

Certificados



Datos técnicos

Tensión mín./máx. (UN ) 92-265 V AC / DC
Protección (parte delantera) IP 50
Protección (revés) IP 20
Dimensiones de la placa frontal (alt x an) 177 x 102 mm
Dimensiones de montaje (alt x an x f) 157 x 82 x 164 mm
Entradas de sensores S1, S2, S3, S4 (pueden conectarse 3 sensores por canal (DSRT PS)
Entradas de corriente 1 A / 5 A (IL1, IL2, IL3, Io)
Entradas binarias 24 V DC, 3 mA (BI1, BI2)
Relé de disparo hasta 250 V AC/DC 5 A (T1, T2, T3, T4)
Salidas de alta velocidad hasta 250 V AC/DC 2 A (HS01, HS02)
Salidas de los extintores fibra óptica (corresp. a mín. 43 mA) (2x TX)
Salida binaria 24 V DC 20 mA (B01)
Temperatura de servicio (TU ) –35 °C ... +70 °C
Tiempo de disparo de relé 7 ms
Tiempo de disparo de HSO < 2 ms
Tiempo de disparo de TX < 2 ms
Tiempo de extinción del arco eléctrico (tmtA ) < 3-4 ms con DSRT QD II
Certificados VdS

Se ha añadido el artículo 782031 a favoritos.

Ir a favoritos

El artículo 782031 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

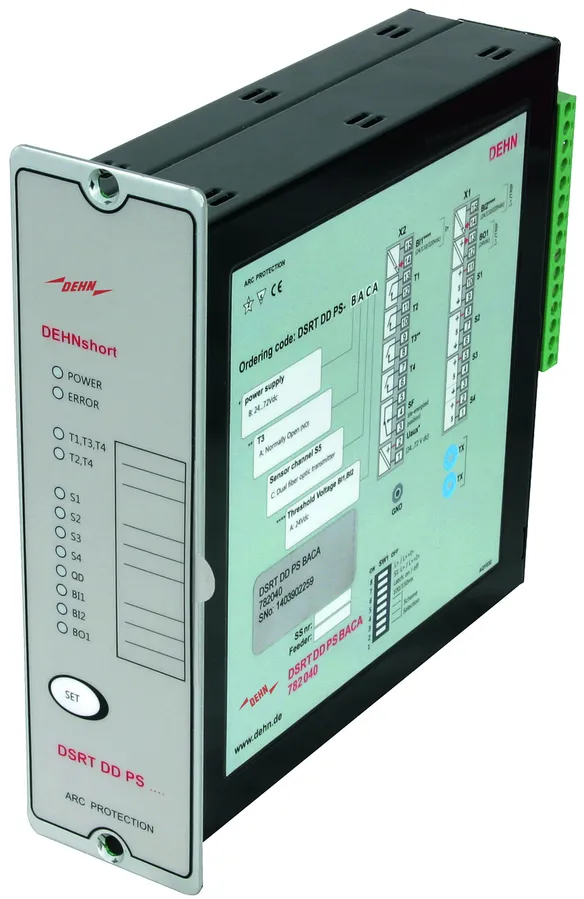

Equipo de captación (sensor de visión)

Equipo detector DSRT DD PS .... para la detección de luz (sensores de visión DSRT PS) con salida para conectar dos dispositivos de extinción DSRT QD II.

2 Productos

N.º art. 782040 DSRT DD PS BACA

GTIN 4013364245822, N.º de arancel aduanero (EU): 85364900, Peso bruto: 953.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Equipo electrónico de captación de luz con sensores de visión
Equipo electrónico de captación para el sistema de protección contra los arcos eléctricos para la conexión de 12 sensores puntuales de luz. Para su instalación en la puerta del cuadro de mando. Rutina de autocontrol automática así como indicación del estado operativo a través de indicador led.

Tensión de alimentación: 18 - 72 V DC
Potencia: 5 W
Número de canales
de sensores de luz: 4
Número de sensores
de luz: 12 (4 x 3 sensores)
Salidas de relé: 4 libre de potencial
5 A, 250 V / AC/DC

Producto DEHN
Tipo: DSRT DD PS BACA
art. no.: 782040
o equivalente

Certificados



Datos técnicos

Tensión mín./máx. (UN ) 18-72 V DC
Protección (parte delantera) IP 50
Protección (revés) IP 20

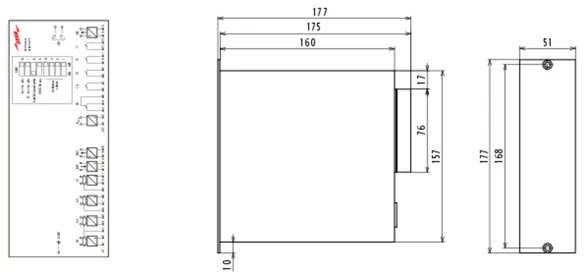

Dimensiones de la placa frontal (alt x an) 177 x 52 mm
Dimensiones de montaje (alt x an x f) 157 x 45 x 164 mm
Entradas de sensores S1, S2, S3, S4 (pueden conectarse 3 sensores por canal (DSRT PS)
Entradas binarias 24 V DC, 3 mA (BI1, BI2)
Relé de disparo hasta 250 V AC/DC 5 A (T1, T2, T3, T4)
Salidas de los extintores fibra óptica (corresp. a mín. 43 mA) (2x TX)
Salida binaria 24 V DC 20 mA (B01)
Temperatura de servicio (TU ) –35 °C ... +70 °C
Tiempo de disparo de relé 7 ms
Tiempo de disparo de TX < 2 ms
Tiempo de extinción del arco eléctrico (tmtA ) < 3-4 ms con DSRT QD II
Certificados VdS

Se ha añadido el artículo 782040 a favoritos.

Ir a favoritos

El artículo 782040 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 782041 DSRT DD PS AACA

GTIN 4013364245839, N.º de arancel aduanero (EU): 85364900, Peso bruto: 953.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Equipo electrónico de captación de luz con sensores de visión
Equipo electrónico de captación para el sistema de protección contra los arcos eléctricos para la conexión de 12 sensores puntuales de luz. Para su instalación en la puerta del cuadro de mando. Rutina de autocontrol automática así como indicación del estado operativo a través de indicador led.

Tensión de alimentación: 80 - 265 V AC/DC
Potencia: 5 W
Número de canales
de sensores de luz: 4
Número de sensores
de luz: 12 (4 x 3 sensores)
Salidas de relé: 4 libre de potencial
5 A, 250 V / AC/DC

Producto DEHN
Tipo: DSRT DD PS AACA
art. no.: 782041
o equivalente

Certificados



Datos técnicos

Tensión mín./máx. (UN ) 92-265 V AC / DC
Protección (parte delantera) IP 50
Protección (revés) IP 20
Dimensiones de la placa frontal (alt x an) 177 x 52 mm
Dimensiones de montaje (alt x an x f) 157 x 45 x 164 mm
Entradas de sensores S1, S2, S3, S4 (pueden conectarse 3 sensores por canal (DSRT PS)
Entradas binarias 24 V DC, 3 mA (BI1, BI2)
Relé de disparo hasta 250 V AC/DC 5 A (T1, T2, T3, T4)
Salidas de los extintores fibra óptica (corresp. a mín. 43 mA) (2x TX)
Salida binaria 24 V DC 20 mA (B01)
Temperatura de servicio (TU ) –35 °C ... +70 °C
Tiempo de disparo de relé 7 ms
Tiempo de disparo de TX < 2 ms
Tiempo de extinción del arco eléctrico (tmtA ) < 3-4 ms con DSRT QD II
Certificados VdS

Se ha añadido el artículo 782041 a favoritos.

Ir a favoritos

El artículo 782041 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Equipo de captación (sensor de fibra óptica)

Equipo de captación DSRT DD FS ... para la detección de la luz (sensor de fibra óptica DSRT FS).

2 Productos

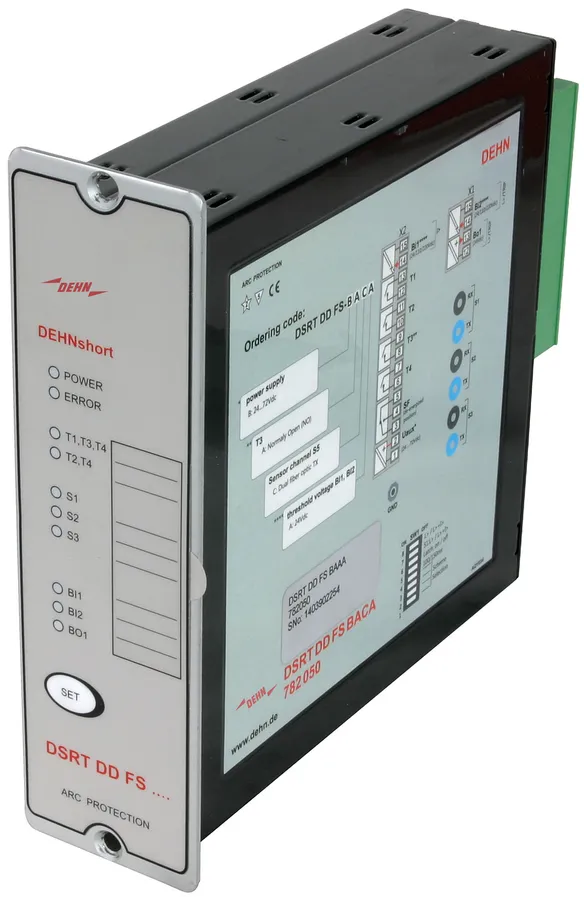

N.º art. 782050 DSRT DD FS BAAA

GTIN 4013364245846, N.º de arancel aduanero (EU): 85364900, Peso bruto: 1020.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Equipo electrónico de captación para la detección de la luz a través de sensores de fibra óptica
Equipo electrónico de captación para el sistema de protección contra los arcos eléctricos para la conexión de 3 sensores de fibra óptica. Para su instalación en la puerta del cuadro de mando. Rutina de autocontrol automática así como indicación del estado operativo a través de indicador led.
Tensión de alimentación: 18 - 72 V DC
Potencia: 5 W
Número de entradas ópticas: 3
Salidas de relé: 4 libre de potencial
5 A, 250 V / AC/DC

Producto DEHN
Tipo: DSRT DD FS BAAA
art. no.: 782050
o equivalente

Certificados



Datos técnicos

Tensión mín./máx. (UN ) 18-72 V DC
Protección (parte delantera) IP 50
Protección (revés) IP 20

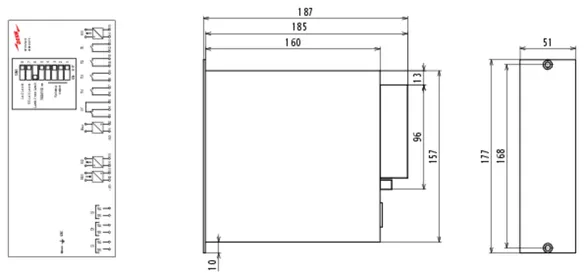

Dimensiones de la placa frontal (alt x an) 177 x 52 mm
Dimensiones de montaje (alt x an x f) 157 x 45 x 164 mm
Entradas de sensores S1, S2, S3 (posibilidad de conectar un sensor de fibra óptica DSRT FS por canal)
Entradas binarias 24 V DC, 3 mA (BI1, BI2)
Relé de disparo hasta 250 V AC/DC 5 A (T1, T2, T3, T4)
Salida binaria 24 V DC 20 mA (B01)
Temperatura de servicio (TU ) –35 °C ... +70 °C
Tiempo de disparo de relé 7 ms
Tiempo de extinción del arco eléctrico (tmtA ) < 3-4 ms con DSRT QD II
Certificados VdS

Se ha añadido el artículo 782050 a favoritos.

Ir a favoritos

El artículo 782050 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 782051 DSRT DD FS AAAA

GTIN 4013364245853, N.º de arancel aduanero (EU): 85364900, Peso bruto: 1020.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Sistema electrónico de captación de la luz con sensores de fibra óptica
Sistema electrónico de captación para el sistema de protección contra los arcos eléctricos para la conexión de 3 sensores de fibra óptica. Para su instalación en la puerta del cuadro de mando. Rutina de autocontrol automática así como indicación del estado operativo a través de indicador led.
Tensión de alimentación: 80 - 265 V AC/DC
Potencia: 5 W
Número de entradas ópticas: 3
Salidas de relé: 4 libre de potencial
5 A, 250 V / AC/DC


Producto DEHN
Tipo: DSRT DD FS AAAA
art. no.: 782051
o equivalente

Certificados



Datos técnicos

Tensión mín./máx. (UN ) 92-265 V AC / DC
Protección (parte delantera) IP 50
Protección (revés) IP 20
Dimensiones de la placa frontal (alt x an) 177 x 52 mm
Dimensiones de montaje (alt x an x f) 157 x 45 x 164 mm
Entradas de sensores S1, S2, S3 (posibilidad de conectar un sensor de fibra óptica DSRT FS por canal)
Entradas binarias 24 V DC, 3 mA (BI1, BI2)
Relé de disparo hasta 250 V AC/DC 5 A (T1, T2, T3, T4)
Salida binaria 24 V DC 20 mA (B01)
Temperatura de servicio (TU ) –35 °C ... +70 °C
Tiempo de disparo de relé 7 ms
Tiempo de extinción del arco eléctrico (tmtA ) < 3-4 ms con DSRT QD II
Certificados VdS

Se ha añadido el artículo 782051 a favoritos.

Ir a favoritos

El artículo 782051 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

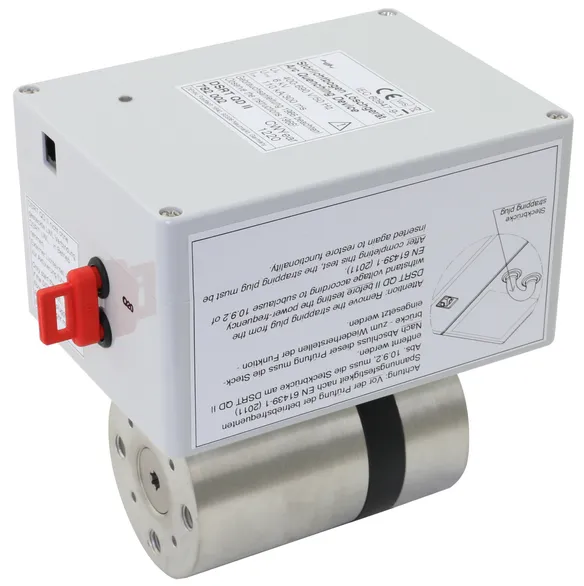

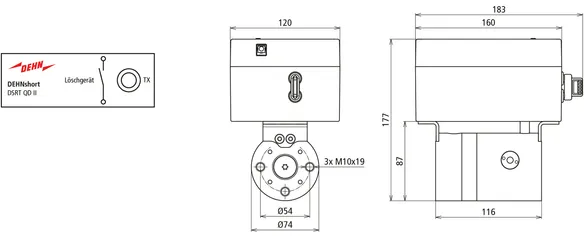

Extintor QD II

Dispositivo de extinción para conexión a los equipos detectores DSRT DD CPS y DSRT DD PS.

1 Producto

N.º art. 782002 DSRT QD II

GTIN 4013364312562, N.º de arancel aduanero (EU): 85363090, Peso bruto: 5.23 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Extintor
Exintor para extinguir los arcos eléctricos
con conexión bifásica con el sistema central de barras colectoras.
Resistencia a corrientes de choque asignada Ipk: 220 kA
Resistencia a corrientes temporales asignada Icw: 110 kA / 300 ms
Tensión de servicio asignada: 690 V / AC, 50 Hz


Producto DEHN
Tipo: DSRT QD II
art. no.: 782002
o equivalente



Datos técnicos

Tensión de servicio asignada (Ue ) 400 – 690 V AC, 50 Hz
Resistencia asignada de los extintores a corrientes breves (Icw ) 110 kA, 300 ms
Resistencia asignada a corrientes de descarga (Ipk ) 242 kA
Normativa IEC 60947-9-1:2019
Dimensiones (alt x an x f) 177 x 120 x 180 mm
Tipos de redes TN, TT, IT
Clase de protección IP 00
Certificados VdS

Se ha añadido el artículo 782002 a favoritos.

Ir a favoritos

El artículo 782002 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

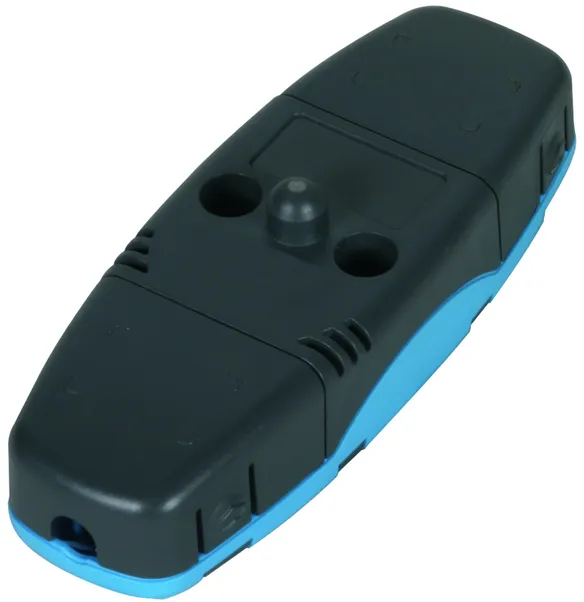

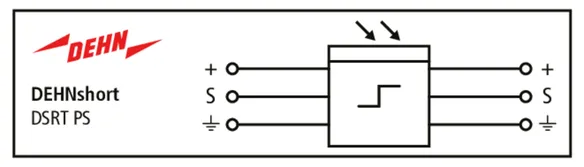

Sensor puntual

Sensor puntual DSRT PS para la captación de arcos eléctricos. Conexión en serie posible hasta un máx. de 3 sensores en cada entrada a los equipos DSRT DD CPS y DSRT DD PS.

1 Producto

N.º art. 782060 DSRT PS

GTIN 4013364245860, N.º de arancel aduanero (EU): 85364900, Peso bruto: 32.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

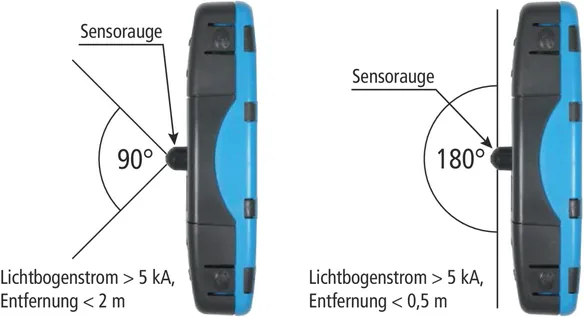

Sensor puntual
Sensor puntual de luz para la captación de la emisión de luz del arco eléctrico.


Producto DEHN
Tipo: DSRT PS
art. no.: 782060
o equivalente

Certificados



Datos técnicos

Dimensiones (l x an x alt) 90 x 32,8 x 19,5 mm
Orificios de fijación 2x 3,2 mm
Umbral inferior de respuesta (Iparc ) 5 kA
Radio de detección 90° (180°)
Distancia máx. del arco eléctrico 2 m (0,5 m)
Cableado de sensores 2 hilos y apantallamiento
Especificación de cableado de sensores twisted pair máx. 0,5 mm², apantallado
Longitud máx. de cables de sensores por canal de sensores 100 m
Clase de protección IP 60
Temperatura de servicio (TU ) –20 °C ... +85 °C
Certificados VdS

Se ha añadido el artículo 782060 a favoritos.

Ir a favoritos

El artículo 782060 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
back to top
