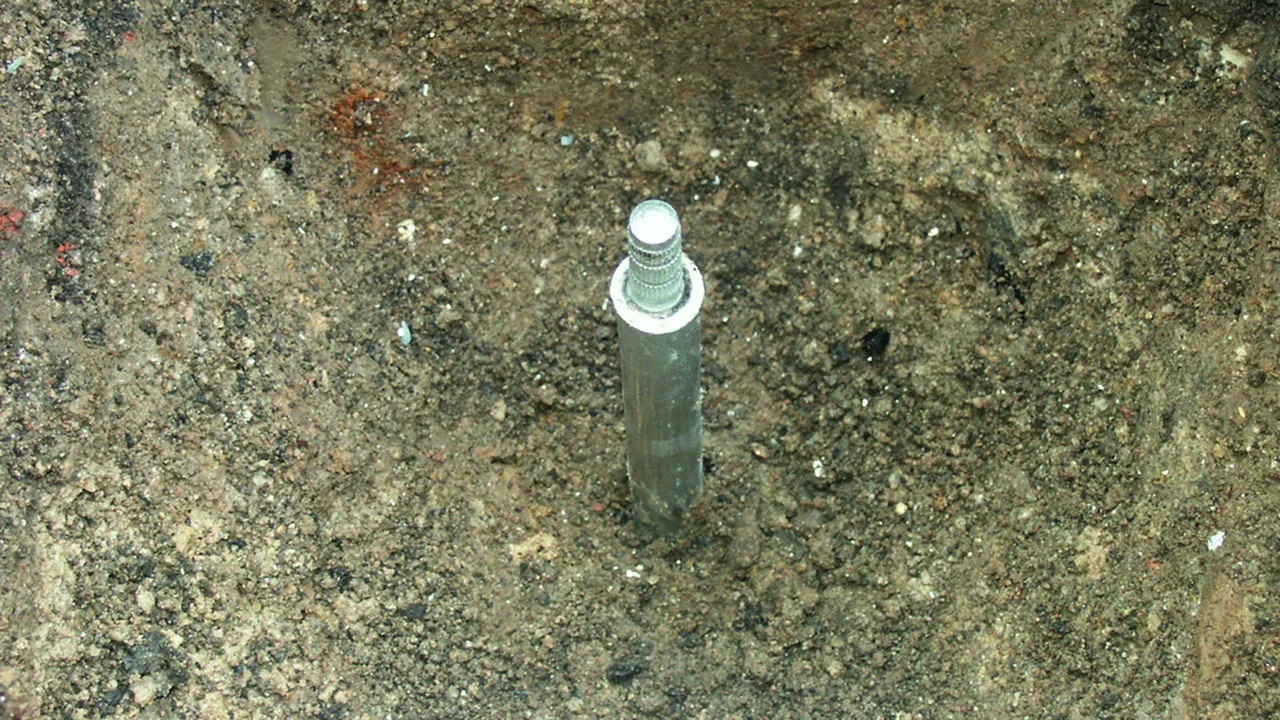

Tomas de tierra de profundidad

Para instalaciones de tierra para dispersión o transformadores.Características:
  • Sin espesamiento de la sección en el acoplamiento
  • Acoplamiento que se cierra automáticamente
  • Resistencia a la corrosión
  • Facilidad de almacenaje y transporte
  • Utilizable universalmente en función de las condiciones del suelo
  • Valores de resistencia constantes
  • Instalación sencilla mediante martillo neumático de vibración

Detalles

lorem ipsum

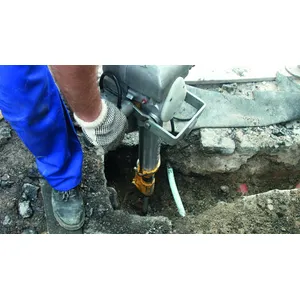

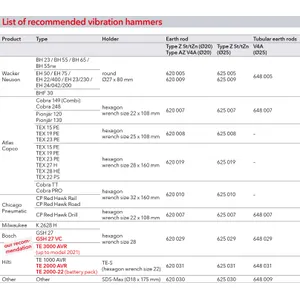

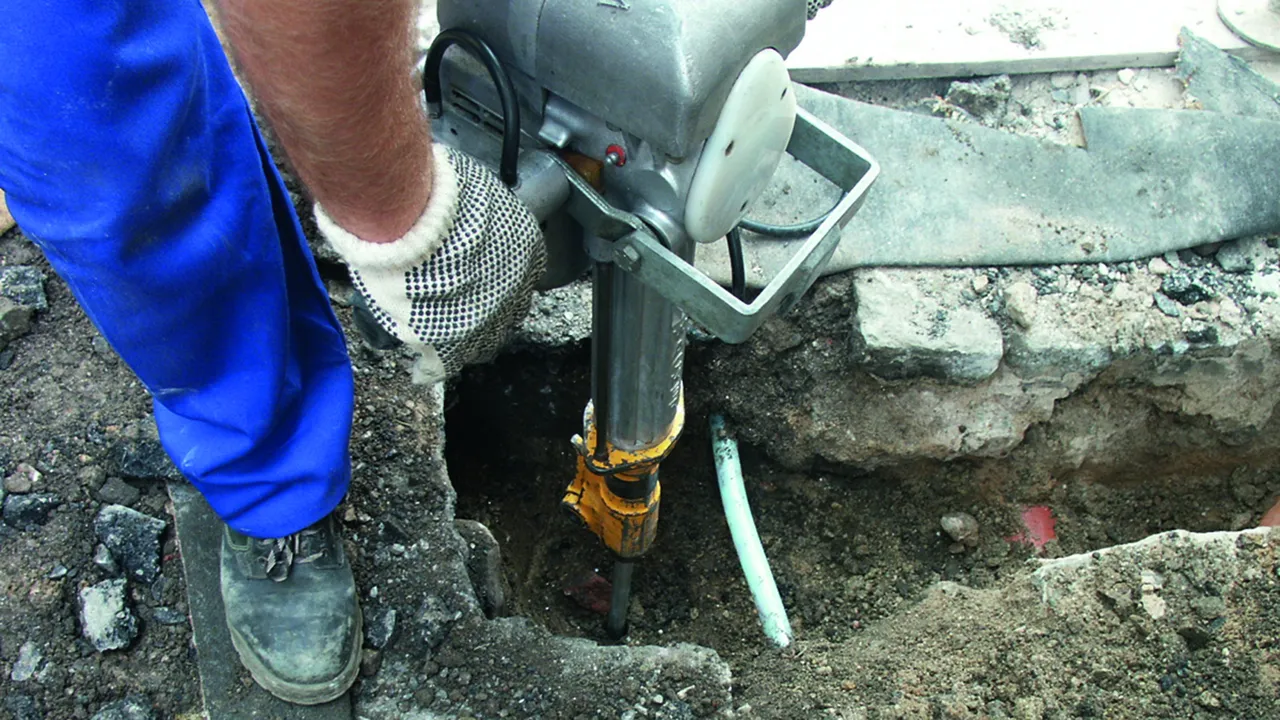

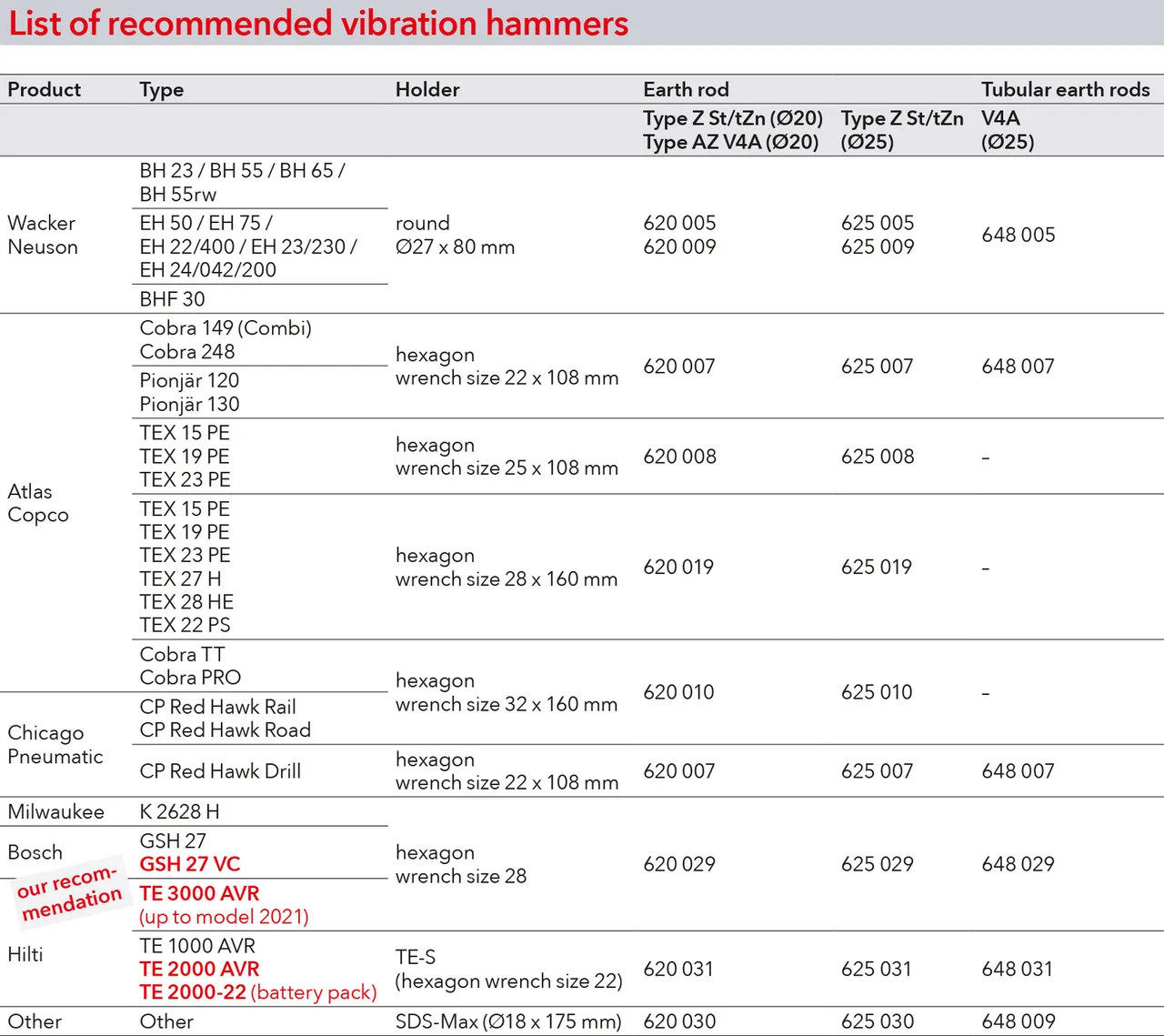

Martillos neumáticos para picas de tierra y tomas de tierra de tuberías
lorem ipsum

Tipo Z

Con perno triple en el borde.

4 Productos

N.º art. 620101 TE 20 1000 Z STTZN

GTIN 4013364021860, N.º de arancel aduanero (EU): 85389099, Peso bruto: 2.50 kg, Empaquetado: 6.00 unidad(es)

Figuras

Más información


Material : St/tZn
Longitud de la varilla: 1000 mm
Diámetro Ø: 20 mm
Corriente de cortocircuito (CA 50 Hz / CC): 7,9 kA
Norma: EN 62561-2

Producto DEHN
Tipo: TE 20 1000 Z STTZN
art. no.: 620101
o equivalente

Certificados



Datos técnicos

Material St/tZn
Longitud de la varilla (l1) 1000 mm
Diámetro Ø (d1) 20 mm
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 7,9 kA
Norma EN 62561-2

Se ha añadido el artículo 620101 a favoritos.

Ir a favoritos

El artículo 620101 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

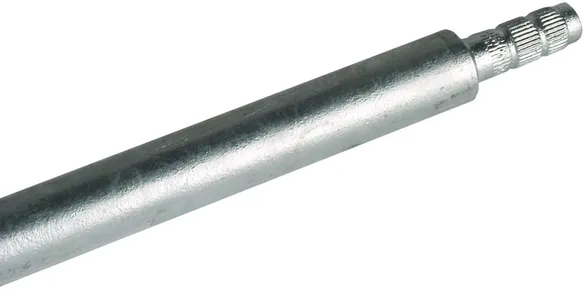

N.º art. 620151 TE 20 1500 Z STTZN

GTIN 4013364021846, N.º de arancel aduanero (EU): 85389099, Peso bruto: 3.70 kg, Empaquetado: 6.00 unidad(es)

Predecesor

Figuras

Más información


Material : St/tZn
Longitud de la varilla: 1500 mm
Diámetro Ø: 20 mm
Corriente de cortocircuito (CA 50 Hz / CC): 7,9 kA
Norma: EN 62561-2

Producto DEHN
Tipo: TE 20 1500 Z STTZN
art. no.: 620151
o equivalente

Certificados



Datos técnicos

Material St/tZn
Longitud de la varilla (l1) 1500 mm
Diámetro Ø (d1) 20 mm
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 7,9 kA
Norma EN 62561-2

Se ha añadido el artículo 620151 a favoritos.

Ir a favoritos

El artículo 620151 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 625101 TE 25 1000 Z STTZN

GTIN 4013364021877, N.º de arancel aduanero (EU): 85389099, Peso bruto: 3.72 kg, Empaquetado: 6.00 unidad(es)

Figuras

Más información


Material : St/tZn
Longitud de la varilla: 1000 mm
Diámetro Ø: 25 mm
Corriente de cortocircuito (CA 50 Hz / CC): 12,3 kA
Norma: EN 62561-2

Producto DEHN
Tipo: TE 25 1000 Z STTZN
art. no.: 625101
o equivalente

Certificados



Datos técnicos

Material St/tZn
Longitud de la varilla (l1) 1000 mm
Diámetro Ø (d1) 25 mm
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 12,3 kA
Norma EN 62561-2

Se ha añadido el artículo 625101 a favoritos.

Ir a favoritos

El artículo 625101 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 625151 TE 25 1500 Z STTZN

GTIN 4013364021853, N.º de arancel aduanero (EU): 85389099, Peso bruto: 5.72 kg, Empaquetado: 6.00 unidad(es)

Predecesor

Figuras

Más información


Material : St/tZn
Longitud de la varilla: 1500 mm
Diámetro Ø: 25 mm
Corriente de cortocircuito (CA 50 Hz / CC): 12,3 kA
Norma: EN 62561-2

Producto DEHN
Tipo: TE 25 1500 Z STTZN
art. no.: 625151
o equivalente

Certificados



Datos técnicos

Material St/tZn
Longitud de la varilla (l1) 1500 mm
Diámetro Ø (d1) 25 mm
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 12,3 kA
Norma EN 62561-2

Se ha añadido el artículo 625151 a favoritos.

Ir a favoritos

El artículo 625151 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Tipo AZ

Con perno en el borde desplazado.

2 Productos

N.º art. 620903 TE 20 1000 AZ V4A

GTIN 4013364342859, N.º de arancel aduanero (EU): 85389099, Peso bruto: 2.43 kg, Empaquetado: 6.00 unidad(es)

Figuras

Más información


Material : INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Longitud de la varilla: 1000 mm
Diámetro Ø: 20 mm
Corriente de cortocircuito (CA 50 Hz / CC): 4,2 kA
Norma: EN 62561-2

Producto DEHN
Tipo: TE 20 1000 AZ V4A
art. no.: 620903
o equivalente

Certificados



Datos técnicos

Material INOX (V4A)
Material número 1.4571 / 1.4404 / 1.4401
Longitud de la varilla (l1) 1000 mm
Diámetro Ø (d1) 20 mm
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 4,2 kA
Norma EN 62561-2

Se ha añadido el artículo 620903 a favoritos.

Ir a favoritos

El artículo 620903 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

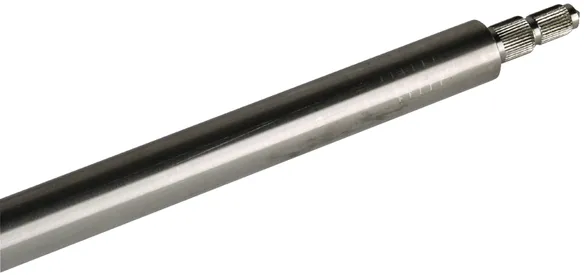

N.º art. 620902 TE 20 1500 AZ V4A

GTIN 4013364021914, N.º de arancel aduanero (EU): 85389099, Peso bruto: 3.67 kg, Empaquetado: 6.00 unidad(es)

Figuras

Más información


Material : INOX (V4A)
Material número: 1.4571 / 1.4404 / 1.4401
Longitud de la varilla: 1500 mm
Diámetro Ø: 20 mm
Corriente de cortocircuito (CA 50 Hz / CC): 4,2 kA
Norma: EN 62561-2

Producto DEHN
Tipo: TE 20 1500 AZ V4A
art. no.: 620902
o equivalente

Certificados



Datos técnicos

Material INOX (V4A)
Material número 1.4571 / 1.4404 / 1.4401
Longitud de la varilla (l1) 1500 mm
Diámetro Ø (d1) 20 mm
Corriente de cortocircuito (CA 50 Hz / CC) (1 s; ≤ 300 °C) 4,2 kA
Norma EN 62561-2

Se ha añadido el artículo 620902 a favoritos.

Ir a favoritos

El artículo 620902 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

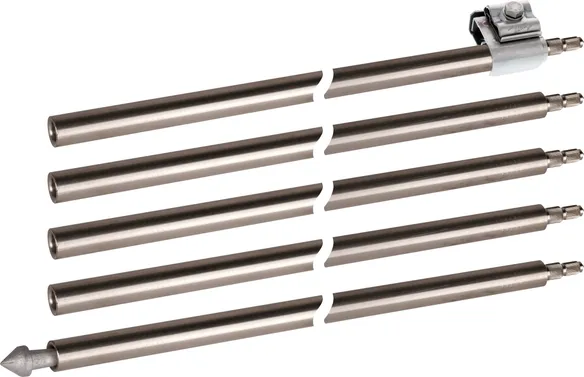

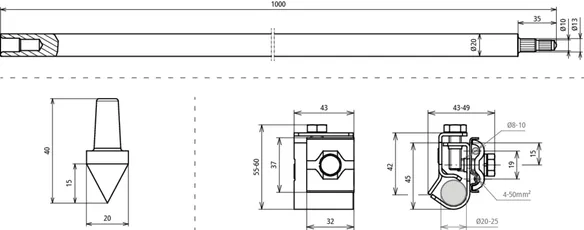

Kit de pica de tierra D18014

Kit de pica de tierra DEHN D18 014 ensamblable, con perno en el borde desplazado y taladro, D= 20 mm. Consta de:

  • 5 picas de tierra de 1 m, ref. 620 903
  • 1 pica de toma de tierra, ref. 620 001
  • 1 borne de conexión, ref. 540 121

1 Producto

N.º art. D18014 D18014 5XTE D20 1XAK 8.10 1XSSP

GTIN 4013364557741, N.º de arancel aduanero (EU): 85359000, Peso bruto: 12.25 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Kit de pica de tierra DEHN D18 014
Ensamblable, con
perno en el borde desplazado y
taladro, D= 20 mm. Compuesto de
5 picas de tierra de 1 m, ref. 620 903
+ 1 pica de toma de tierra, ref. 620 001
+ 1 borne de conexión, ref. 540 121

Producto DEHN
Tipo: D18014 5XTE D20 1XAK 8.10 1XSSP
art. no.: D18014
o equivalente



Datos técnicos

Material (Pica de tierra) INOX (V4A)
Ref. de material (Pica de tierra) 1.4571 / 1.4404 / 1.4401
ASTM / AISI: (Pica de tierra) 316Ti / 316L / 316
Longitud de la varilla (Pica de tierra) 1000 mm
Diámetro Ø (Pica de tierra) 20 mm
Diámetro de perno (Pica de tierra) 10 / 13 mm
Resistencia a la tracción (Pica de tierra) 500-730 N/mm2
Conductividad específica (Pica de tierra) ≤ 1,25 m / ohmios mm2
Resistencia específica (Pica de tierra) ≤ 0,8 Ohmios mm2 / m
Corriente de cortocircuito (CA 50 Hz / CC) (Pica de tierra) (1 s; ≤ 300 °C) 4,2 kA
Referencia normativa (Pica de tierra) DIN EN 62561-2
- -
Material (Borne de conexión) INOX (V4A)
Ref. de material (Borne de conexión) 1.4571 / 1.4404 / 1.4401
ASTM / AISI: (Borne de conexión) 316Ti / 316L / 316
Para Ø de pica de tierra (Borne de conexión) 20-25 mm
Margen de apriete en redondo (Borne de conexión) 8-10 mm
Conexión (rígido/flexible) (Borne de conexión) 4-50 mm2
Tornillo (Borne de conexión) di M8 x 20 / 25 mm
Capacidad de derivar corrientes de rayo (10/350 µs) (Borne de conexión) = *)
Referencia normativa (Borne de conexión) DIN EN 62561-1
-- --
Material (Pica de toma de tierra) TG/tZn
Diseño (Pica de toma de tierra) para pica de tierra de Ø20 mm.
Dimensiones (Pica de toma de tierra) 20 x 40 mm

Se ha añadido el artículo D18014 a favoritos.

Ir a favoritos

El artículo D18014 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
