Bandas de puenteado

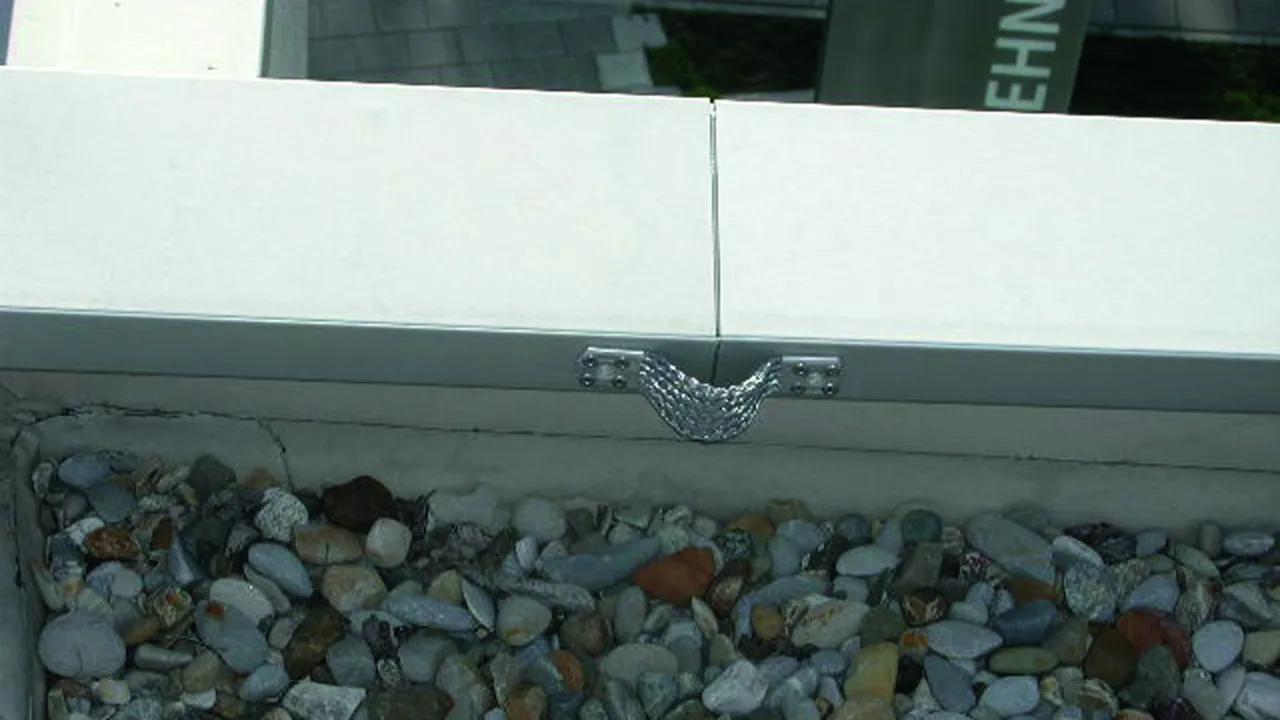

Para la conexión de revestimientos metálicos (mediante remaches o tornillos), como pieza de compensación de dilatación para hilos redondos o como compensación de determinadas variaciones de longitud debidas a la temperatura para conductores redondos; conexión con, por ejemplo, conector KS con ref. 301 019

Nota de aplicación:
Según UNE EN 62305-3 parte 1, para la conexión con espesor de material ≥0,5 mm se utilizan cuatro remaches de Ø5 mm, o bien con espesor de material ≥2 mm se utilizan dos tornillos roscados de Ø6,3 mm de INOX (en ambos lados).

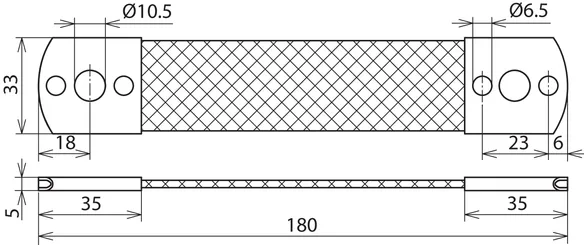

Versión corta para la fijación con tornillos

1 Producto

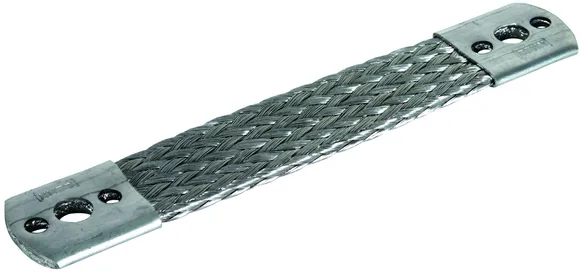

N.º art. 377045 UEBB L180 B10.5 B6.5 AL

GTIN 4013364099296, N.º de arancel aduanero (EU): 85359000, Peso bruto: 37.05 g, Empaquetado: 100.00 unidad(es)


Figuras

Más información


Material: Al
Longitud: 180 mm
Fijación: [4x] Ø6,5 / [2x] Ø10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UEBB L180 B10.5 B6.5 AL
art. no.: 377045
o equivalente

Certificados



Datos técnicos

Material Al
Longitud (lG ) 180 mm
Sección 50 mm2
Fijación [4x] Ø6,5 / [2x] Ø10,5 mm
Sujeción tornilllos
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Se ha añadido el artículo 377045 a favoritos.

El artículo 377045 ha sido añadido a la cesta de compra.

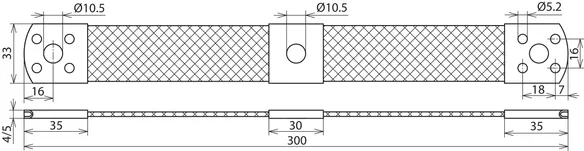

Versión larga con taladro central

Nota: en puntos de cruce se pueden unir dos bandas de dilatación con un tornillo M10 x 20 mm y con tuerca.

2 Productos

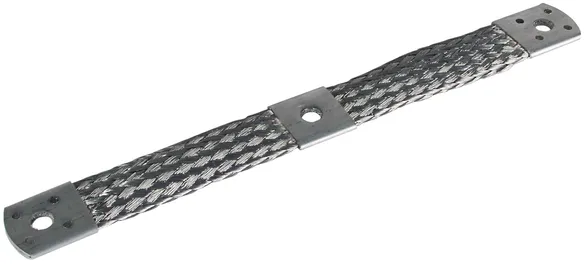

N.º art. 377115 UEBB L300 3XB10.5 B5,2 AL

GTIN 4013364092716, N.º de arancel aduanero (EU): 85359000, Peso bruto: 59.00 g, Empaquetado: 10.00 unidad(es)

Predecesor

Figuras

Más información


Material: Al
Longitud: 300 mm
Fijación: [8x] Ø5,2 / [3x] Ø10,5 mm
Taladro central: 10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UEBB L300 3XB10.5 B5,2 AL
art. no.: 377115
o equivalente

Certificados



Datos técnicos

Material Al
Longitud (lG ) 300 mm
Sección 50 mm2
Fijación [8x] Ø5,2 / [3x] Ø10,5 mm
Taladro central 10,5 mm
Sujeción remaches / tornillos
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Se ha añadido el artículo 377115 a favoritos.

El artículo 377115 ha sido añadido a la cesta de compra.

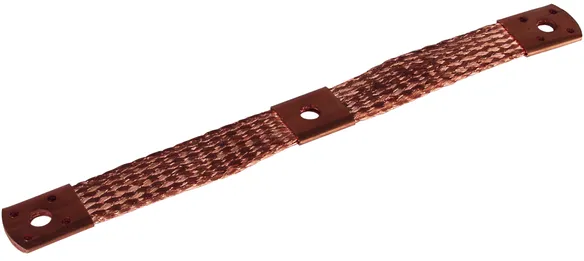

N.º art. 377107 UEBB L300 3XB10.5 B5.2 CU

GTIN 4013364092709, N.º de arancel aduanero (EU): 85359000, Peso bruto: 172.00 g, Empaquetado: 10.00 unidad(es)


Figuras

Más información


Material: Cu
Longitud: 300 mm
Fijación: [8x] Ø5,2 / [3x] Ø10,5 mm
Taladro central: 10,5 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UEBB L300 3XB10.5 B5.2 CU
art. no.: 377107
o equivalente

Certificados



Datos técnicos

Material Cu
Longitud (lG ) 300 mm
Sección 50 mm2
Fijación [8x] Ø5,2 / [3x] Ø10,5 mm
Taladro central 10,5 mm
Sujeción remaches / tornillos
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Se ha añadido el artículo 377107 a favoritos.

El artículo 377107 ha sido añadido a la cesta de compra.
