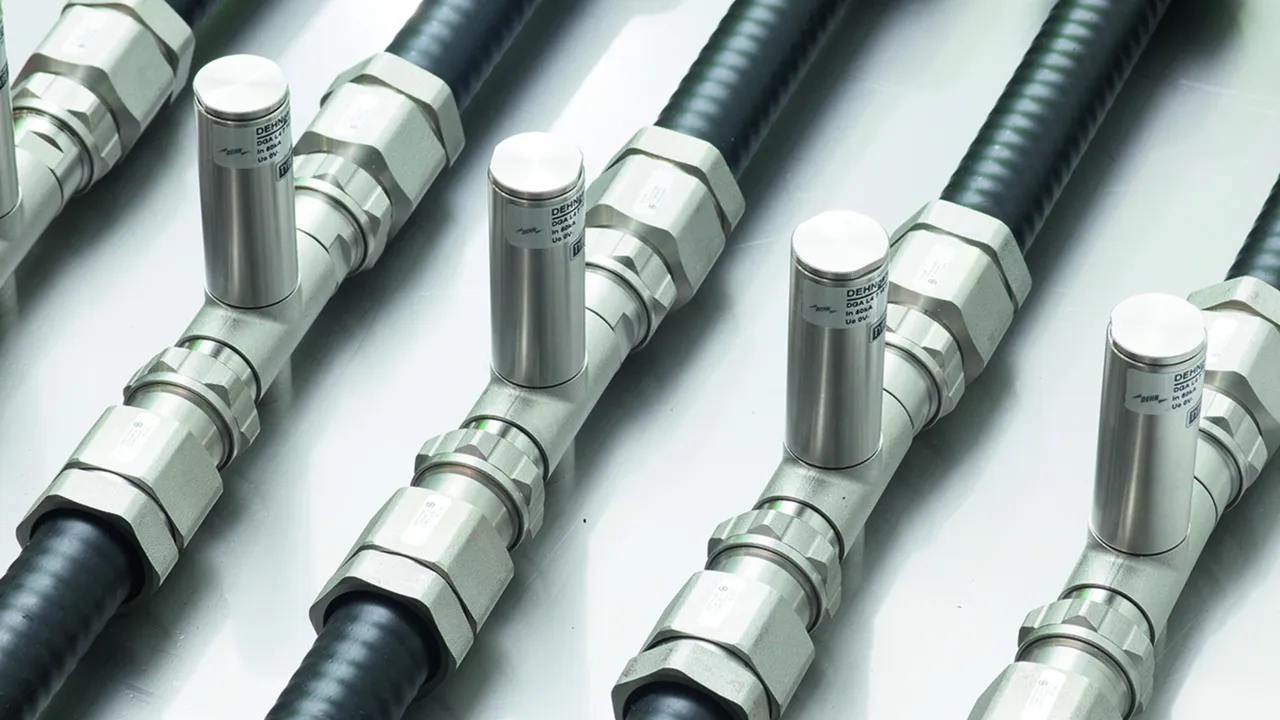

DEHNgate descargador para la conexión coaxial

Descargadores combinados de sobretensiones universales
Elevada capacidad de derivación de corriente de rayo para sistemas coaxiales
Nivel bajo de protección apropiado también para protección de equipos finales
Materiales extremadamente resistentes y gran durabilidad.

Detalles

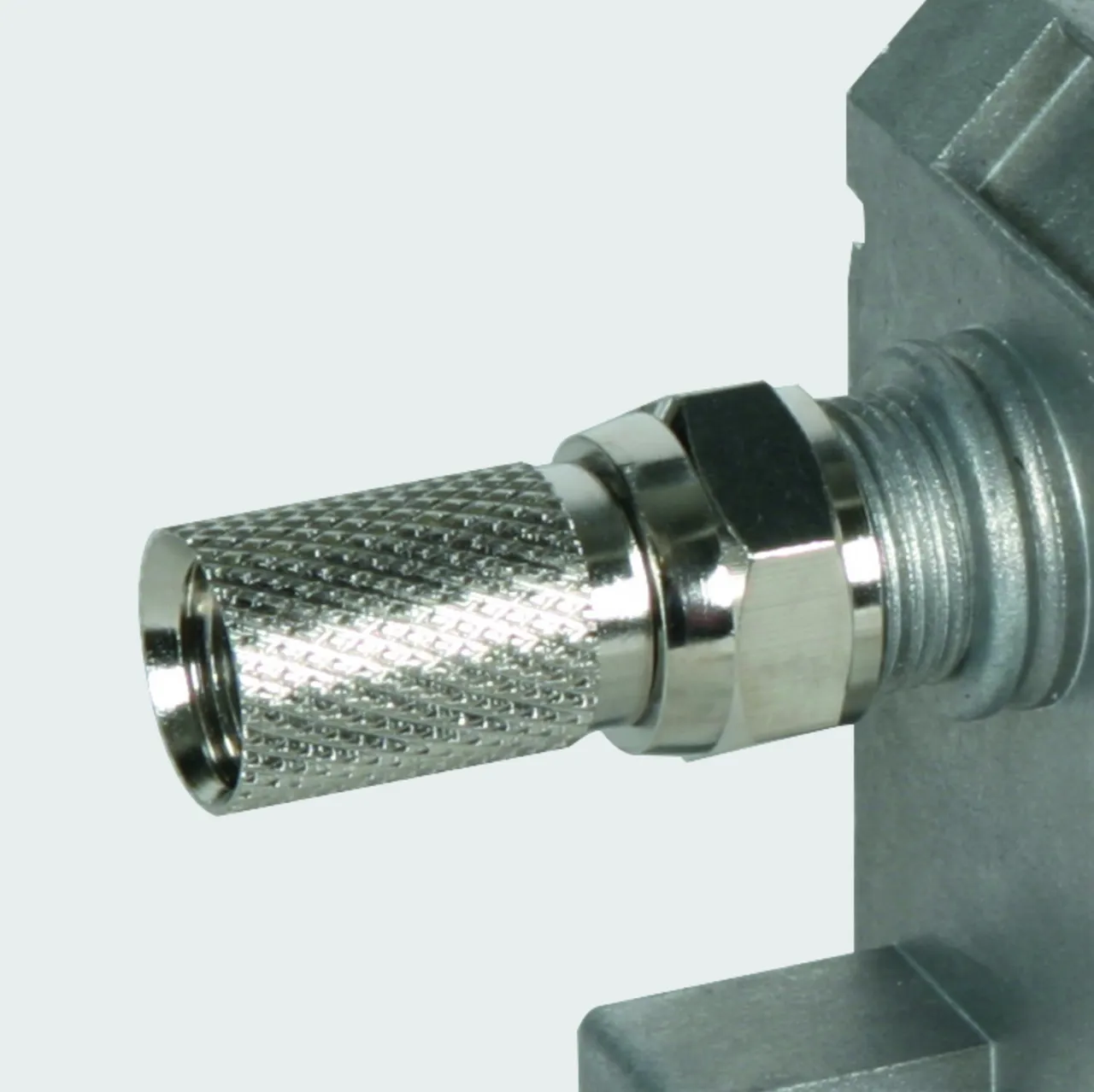

lorem ipsum — Conexión F para sistemas de 75 Ω

Descargador de sobretensiones para sistemas CCTV e instalaciones de antenas.

DGA BNC VC

Descargador de sobretensiones, de gran ahorro de espacio con conectores BNC para montaje en carril DIN, para protección de sistemas de vídeo y de cámaras. Dependiendo del tipo, con unión directa (VCD) o indirecta (VCID) del blindaje, para evitar bucles de zumbido.

2 Productos

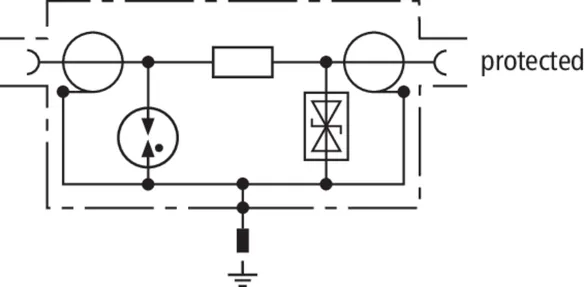

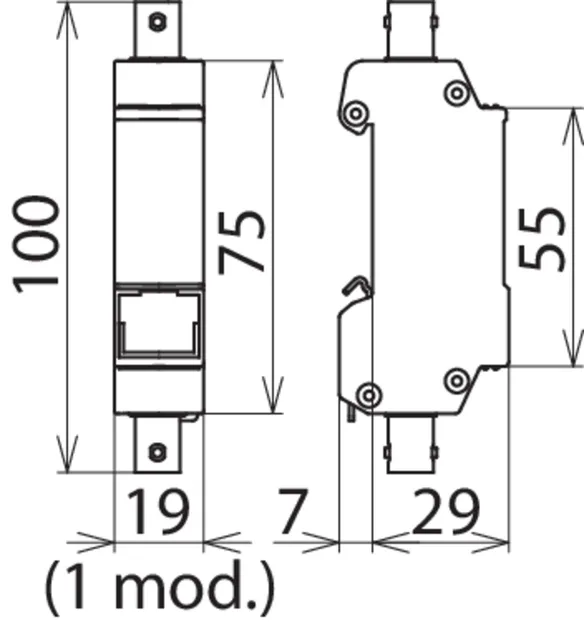

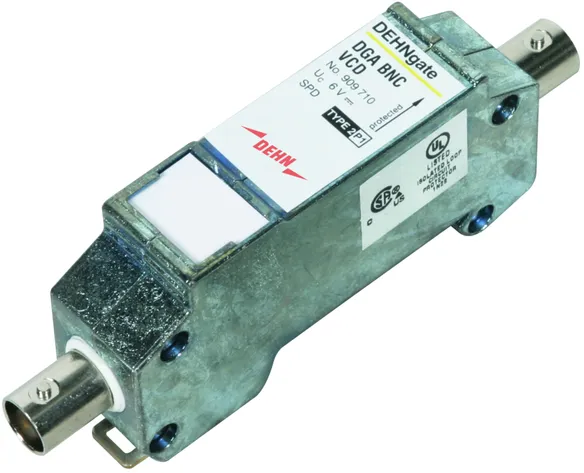

N.º art. 909710 DGA BNC VCD

GTIN 4013364118942, N.º de arancel aduanero (EU): 85366910, Peso bruto: 126.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

D1 Corriente de impulso de rayo (10/350): 1 kA
Margen de frecuencia: 0-300 MHz

Producto DEHN
Tipo: DGA BNC VCD
art. no.: 909710
o equivalente

Certificados

Datos técnicos

Clase de descargador	T
Corriente nominal (I_L )	0.1 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	1 kA
C2 Corriente nominal de derivación (8/20 µs) hilo-pantalla (I_n )	5 kA
Margen de frecuencia	0-300 MHz
Conexión entrada/salida	BNC conector / BNC conector
Certificaciones	CSA, UL

Clase de descargador	T
Tensión nominal (U_N )	5 V
Corriente nominal (I_L )	0.1 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	1 kA
C2 Corriente nominal de derivación (8/20 µs) blindaje-tierra (I_n )	10 kA
C2 Corriente nominal de derivación (8/20 µs) hilo-pantalla (I_n )	5 kA
Nivel de protección hilo-pantalla para I_nC2 (U_p )	≤ 35 V
Nivel de protección hilo-pantalla a 1 kV/µs C3 (U_p )	≤ 13 V
Margen de frecuencia	0-300 MHz
Atenuación de intercalación a 160 MHz	≤ 0.4 dB
Atenuación de intercalación a 300 MHz	≤ 3 dB
Atenuación de reflujo a 130 MHz	≥ 20 dB
Atenuación de reflujo a 300 MHz	≥ 8 dB
Impedancia característica (Z)	50 Ω
Resistencia en series por hilo	4.7 Ω
Capacitancia hilo-pantalla (C)	≤ 25 pF
Margen de temperatura de trabajo (T_U )	-40 °C ... +80 °C
Clase de protección	IP 10
Montaje sobre	35 mm carril DIN de acuerdo con EN 60715
Conexión entrada/salida	BNC conector / BNC conector
Toma de tierra a través de	35 mm carril DIN de acuerdo con EN 60715
Material de la carcasa	fundición inyectada en zinc
Color	plateado
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	CSA, UL

Se ha añadido el artículo 909710 a favoritos.

Ir a favoritos

El artículo 909710 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

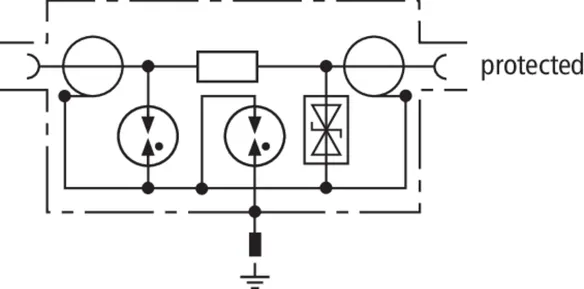

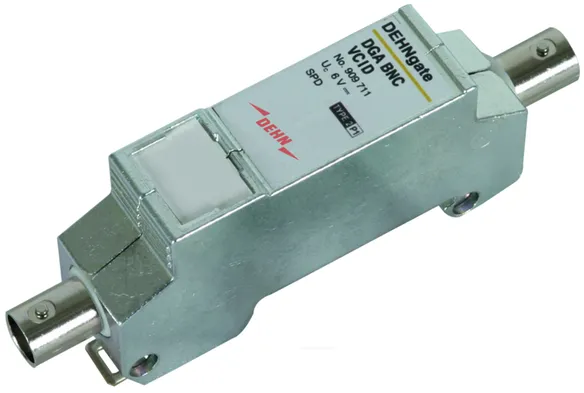

N.º art. 909711 DGA BNC VCID

GTIN 4013364118980, N.º de arancel aduanero (EU): 85366910, Peso bruto: 127.50 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Tensión máxima permanente DC: 6.4 V
D1 Corriente de impulso de rayo (10/350): 1 kA
Margen de frecuencia: 0-300 MHz

Producto DEHN
Tipo: DGA BNC VCID
art. no.: 909711
o equivalente

Certificados

Datos técnicos

Clase de descargador	T
Tensión máxima permanente DC (U_C )	6.4 V
Corriente nominal (I_L )	0.1 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	1 kA
C2 Corriente nominal de derivación (8/20 µs) hilo-pantalla (I_n )	5 kA
Margen de frecuencia	0-300 MHz
Conexión entrada/salida	BNC conector / BNC conector
Certificaciones	CSA, UL

Clase de descargador	T
Tensión nominal (U_N )	5 V
Tensión máxima permanente DC (U_C )	6.4 V
Corriente nominal (I_L )	0.1 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	1 kA
C2 Corriente nominal de derivación (8/20 µs) blindaje-tierra (I_n )	10 kA
C2 Corriente nominal de derivación (8/20 µs) hilo-pantalla (I_n )	5 kA
Nivel de protección hilo-pantalla para I_nC2 (U_p )	≤ 35 V
Nivel de protección blindaje-tierra para I_nC2 (U_p )	≤ 650 V
Nivel de protección hilo-pantalla a 1 kV/µs C3 (U_p )	≤ 13 V
Nivel de protección blindaje-tierra a 1 kV/µs C3 (U_p )	≤ 600 V
Margen de frecuencia	0-300 MHz
Atenuación de intercalación a 160 MHz	≤ 0.4 dB
Atenuación de intercalación a 300 MHz	≤ 3 dB
Atenuación de reflujo a 130 MHz	≥ 20 dB
Atenuación de reflujo a 300 MHz	≥ 10 dB
Impedancia característica (Z)	50 Ω
Resistencia en series por hilo	4.7 Ω
Capacitancia hilo-pantalla (C)	≤ 25 pF
Capacitancia blindaje-tierra (C)	≤ 20 pF
Margen de temperatura de trabajo (T_U )	-40 °C ... +80 °C
Clase de protección	IP 10
Montaje sobre	35 mm carril DIN de acuerdo con EN 60715
Conexión entrada/salida	BNC conector / BNC conector
Toma de tierra a través de	35 mm carril DIN de acuerdo con EN 60715
Material de la carcasa	fundición inyectada en zinc
Color	plateado
Normas de verificación	IEC 61643-21 / EN 61643-21
Certificaciones	CSA, UL

Se ha añadido el artículo 909711 a favoritos.

Ir a favoritos

El artículo 909711 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

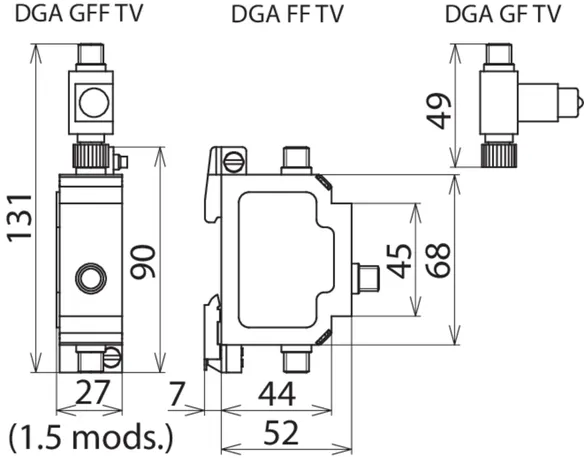

DGA TV

Los DGA … TV son descargadores con posibilidad de alimentación a distancia con conexión –F para instalaciones SAT y BK de 75 Ω. Los descargadores cumplen con los elevados requisitos del blindaje de Clase A según EN 50083-2. Apropiados para instalación, con ahorro de espacio, en todas las aplicaciones más usuales de TV y SAT. Los descargadores están disponibles, tanto como descargadores de corriente de rayo, como descargadores de sobretensiones, o bien como set de descargadores combinados con salida de medida integrada para verificación y comprobación de la instalación.

3 Productos

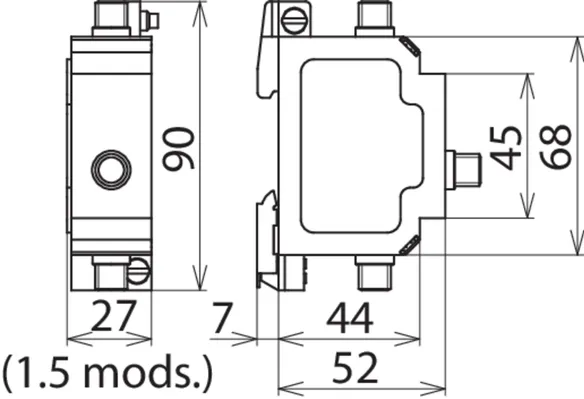

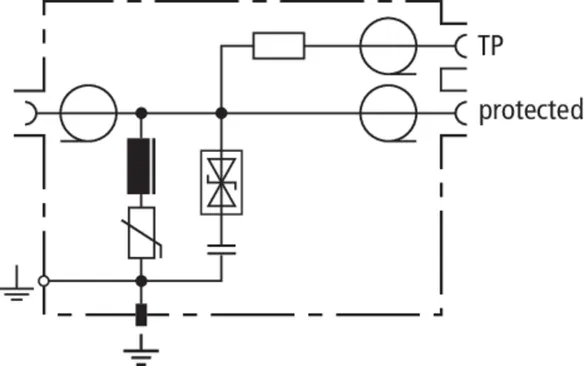

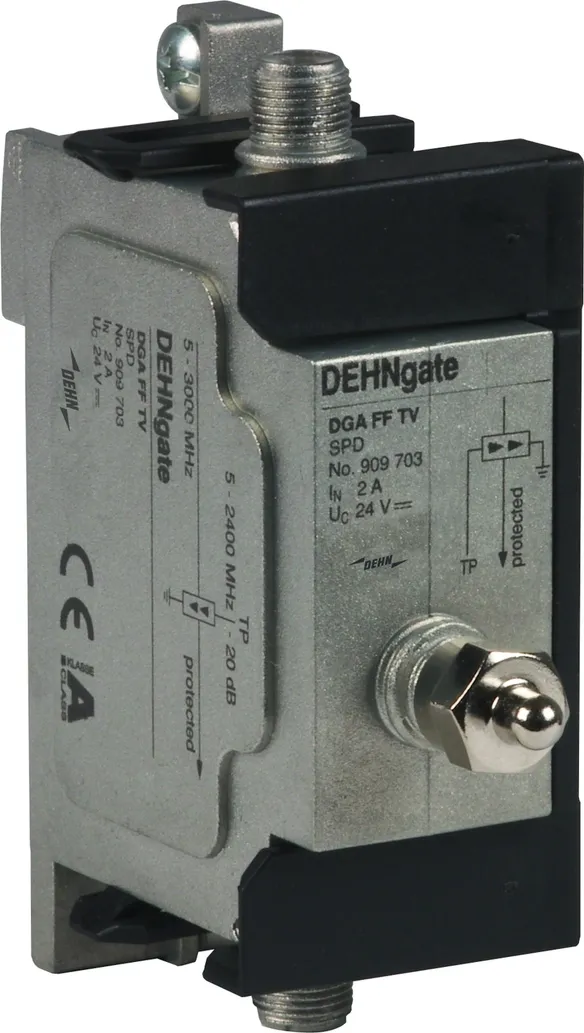

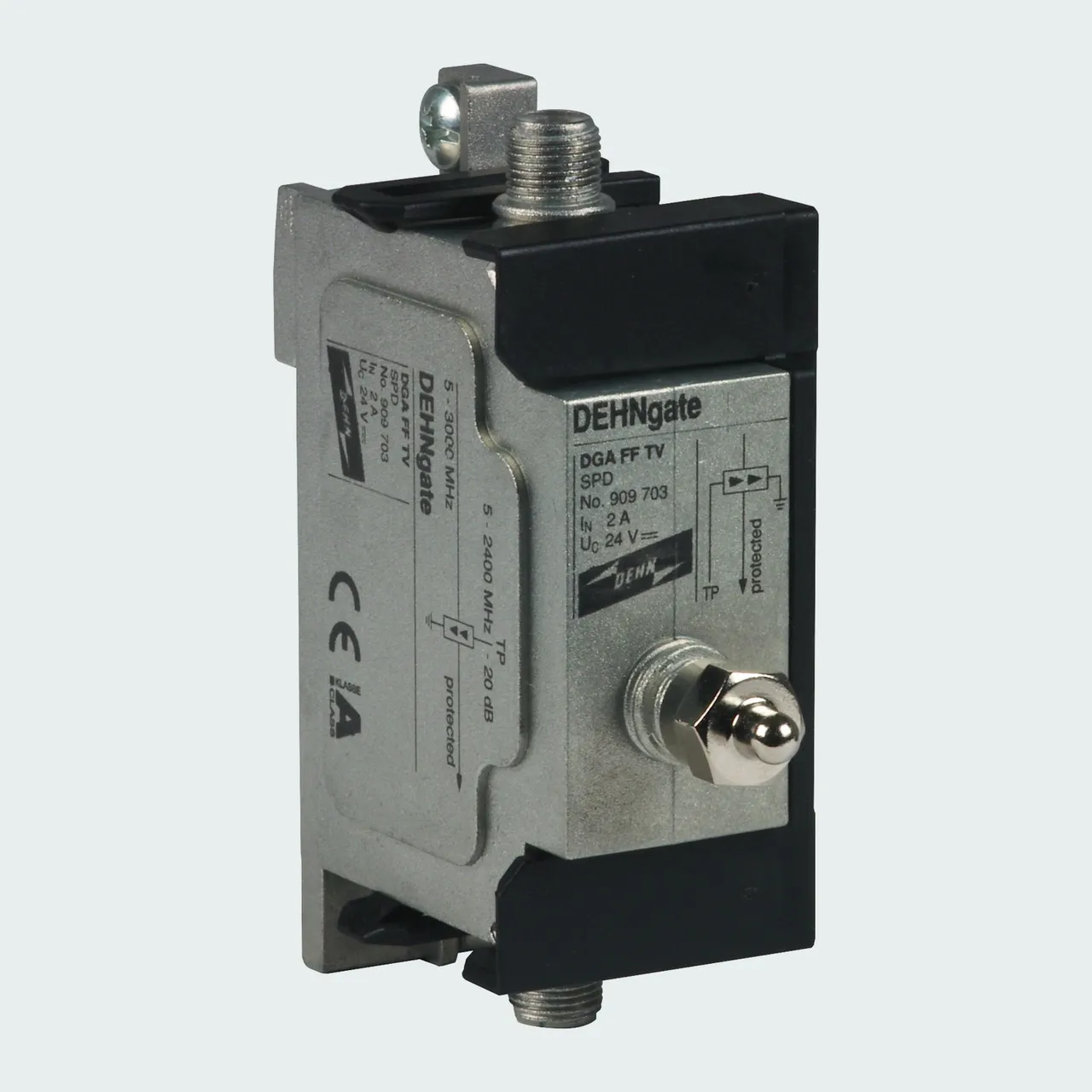

N.º art. 909703 DGA FF TV

GTIN 4013364085664, N.º de arancel aduanero (EU): 85363010, Peso bruto: 233.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Tensión máxima permanente DC: 24 V
D1 Corriente de impulso de rayo (10/350): 0.2 kA
C2 Corriente nominal de derivación (80/20 µs): 1.5 kA
Margen de frecuencia: DC / 5 - 3000 MHz

Producto DEHN
Tipo: DGA FF TV
art. no.: 909703
o equivalente

Certificados

Datos técnicos

Clase de descargador	{
Tensión máxima permanente DC (U_C )	24 V
Corriente nominal (I_L )	2 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	0.2 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	1.5 kA
Margen de frecuencia	DC / 5 - 3000 MHz
Conexión entrada/salida	casquillo F / casquillo F

Clase de descargador	{
Tensión máxima permanente DC (U_C )	24 V
Corriente nominal (I_L )	2 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	0.2 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	1.5 kA
Nivel de protección con I_impD1 (U_P )	≤ 230 V
Nivel de protección con I_nC2 (U_P )	≤ 300 V
Nivel de protección a 1 kV/µs C3 (U_P )	≤ 60 V
Margen de frecuencia	DC / 5 - 3000 MHz
Atenuación de intercalación 5 - 862 MHz típica	1.2 dB
Atenuación de intercalación 862 - 2400 MHz típica.	1.4 dB dB
Atenuación de intercalación 2400 - 3000 MHz típica.	2 dB
Atenuación de reflujo	≥ 14 dB
Atenuación de reflujo (47 - 2400 MHz)	≥ 18 dB (-1.5 dB/octava)
Atenuación de reflujo casquillo de prueba (5 - 47 MHz)	≥ 18 dB
Casquillo de prueba, atenuación de conexión	20 dB
Atenuación de blindaje 5 - 300 MHz	≥ 85 dB
Atenuación de blindaje 300 - 470 MHz	≥ 80 dB
Atenuación de blindaje 470 - 1000 MHz	≥ 75 dB
Atenuación de blindaje 1000 - 2400 MHz	≥ 55 dB
Impedancia característica (Z)	75 Ω
Margen de temperatura de trabajo (T_U )	-40 °C ... +80 °C
Clase de protección (hilos conectados)	IP 30
Montaje sobre	carril DIN 35 mm de acuerdo con EN 60715 o montaje en pared
Conexión entrada/salida	casquillo F / casquillo F
Toma de tierra a través de	carril DIN o conexión roscada
Material de la carcasa	metal
Color	plateado
Normas de verificación	IEC 61643-21 / EN 61643-21
Accesorios	2x clavija F

Se ha añadido el artículo 909703 a favoritos.

Ir a favoritos

El artículo 909703 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

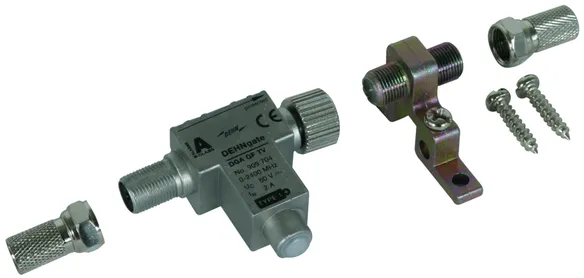

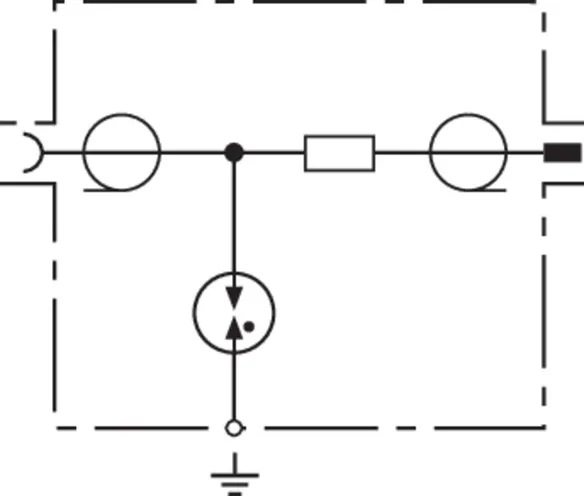

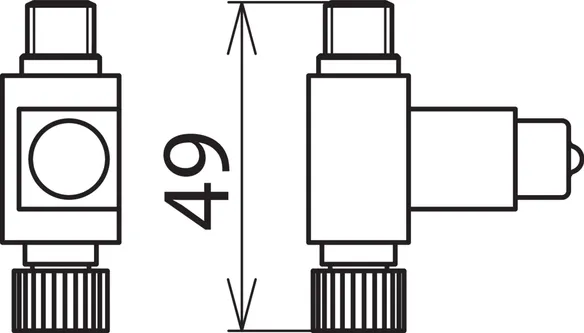

N.º art. 909704 DGA GF TV

GTIN 4013364105690, N.º de arancel aduanero (EU): 85363010, Peso bruto: 85.50 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Tensión máxima permanente DC: 60 V
D1 Corriente de impulso de rayo (10/350): 2.5 kA
C2 Corriente nominal de derivación (80/20 µs): 10 kA
Margen de frecuencia: 0-2400 MHz

Producto DEHN
Tipo: DGA GF TV
art. no.: 909704
o equivalente

Certificados

Datos técnicos

Clase de descargador	H
Tensión máxima permanente DC (U_C )	60 V
Corriente nominal (I_L )	2 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	2.5 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	10 kA
Margen de frecuencia	0-2400 MHz
Conexión entrada/salida	casquillo F / clavija F

Clase de descargador	H
Tensión máxima permanente DC (U_C )	60 V
Corriente nominal (I_L )	2 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	2.5 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	10 kA
Nivel de protección con I_impD1 (U_P )	≤ 700 V
Nivel de protección con I_nC2 (U_P )	≤ 700 V
Nivel de protección a 1 kV/µs C3 (U_P )	≤ 600 V
Margen de frecuencia	0-2400 MHz
Atenuación de intercalación	0.5 dB
Atenuación de reflujo	≥ 18 dB (-1.5 dB/octava)
Atenuación de blindaje 5 - 300 MHz	≥ 85 dB
Atenuación de blindaje 300 - 470 MHz	≥ 80 dB
Atenuación de blindaje 470 - 1000 MHz	≥ 75 dB
Atenuación de blindaje 1000 - 2400 MHz	≥ 55 dB
Impedancia característica (Z)	75 Ω
Margen de temperatura de trabajo (T_U )	-40 °C ... +80 °C
Clase de protección (hilos conectados)	IP 30
Montaje sobre	bloque de toma de tierra o montaje sobre pared
Conexión entrada/salida	casquillo F / clavija F
Toma de tierra a través de	bloque de toma de tierra o conexión roscada
Material de la carcasa	metal
Color	plateado
Normas de verificación	IEC 61643-21 / EN 61643-21
Accesorios	bloque de toma de tierra y 2 x clavija F

Se ha añadido el artículo 909704 a favoritos.

Ir a favoritos

El artículo 909704 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

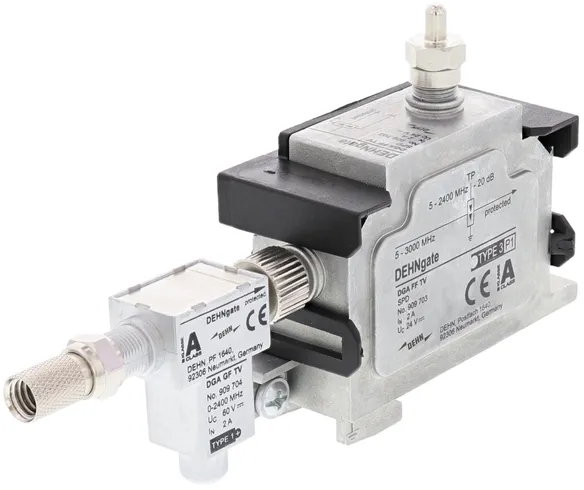

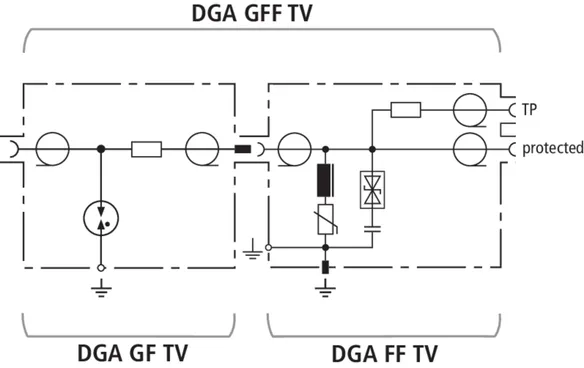

N.º art. 909705 DGA GFF TV

GTIN 4013364105706, N.º de arancel aduanero (EU): 85363010, Peso bruto: 282.70 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Tensión máxima permanente DC: 24 V
D1 Corriente de impulso de rayo (10/350): 2.5 kA
C2 Corriente nominal de derivación (80/20 µs): 10 kA
Margen de frecuencia: DC / 5-2400 MHz

Producto DEHN
Tipo: DGA GFF TV
art. no.: 909705
o equivalente

Certificados

Datos técnicos

Clase de descargador	H{
Tensión máxima permanente DC (U_C )	24 V
Corriente nominal (I_L )	2 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	2.5 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	10 kA
Margen de frecuencia	DC / 5-2400 MHz
Conexión entrada/salida	casquillo F /casquillo F

Clase de descargador	H{
Tensión máxima permanente DC (U_C )	24 V
Corriente nominal (I_L )	2 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	2.5 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	10 kA
Nivel de protección con I_impD1 (U_P )	≤ 230 V
Nivel de protección con I_nC2 (U_P )	≤ 300 V
Nivel de protección a 1 kV/µs C3 (U_P )	≤ 60 V
Margen de frecuencia	DC / 5-2400 MHz
Atenuación de intercalación 5 - 862 MHz típica	1.7 dB
Atenuación de intercalación 862 - 2400 MHz típica.	1.9 dB dB
Atenuación de reflujo (5 - 8 MHz)	≥ 10 dB
Atenuación de reflujo (8 - 47 MHz)	≥ 14 dB
Atenuación de reflujo (47 - 2400 MHz)	≥ 18 dB (-1.5 dB/octava)
Atenuación de reflujo casquillo de prueba (5 - 47 MHz)	≥ 18 dB
Casquillo de prueba, atenuación de conexión	20 dB
Atenuación de blindaje 5 - 300 MHz	≥ 85 dB
Atenuación de blindaje 300 - 470 MHz	≥ 80 dB
Atenuación de blindaje 470 - 1000 MHz	≥ 75 dB
Atenuación de blindaje 1000 - 2400 MHz	≥ 55 dB
Impedancia característica (Z)	75 Ω
Margen de temperatura de trabajo (T_U )	-40 °C ... +80 °C
Clase de protección (hilos conectados)	IP 30
Montaje sobre	carril DIN 35 mm de acuerdo con EN 60715 o montaje en pared
Conexión entrada/salida	casquillo F /casquillo F
Toma de tierra a través de	carril DIN o conexión roscada
Material de la carcasa	metal
Color	plateado
Normas de verificación	IEC 61643-21 / EN 61643-21
Accesorios	2 x conectores F

Se ha añadido el artículo 909705 a favoritos.

Ir a favoritos

El artículo 909705 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

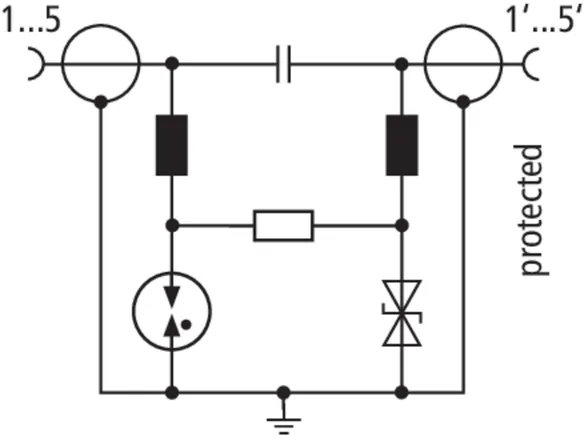

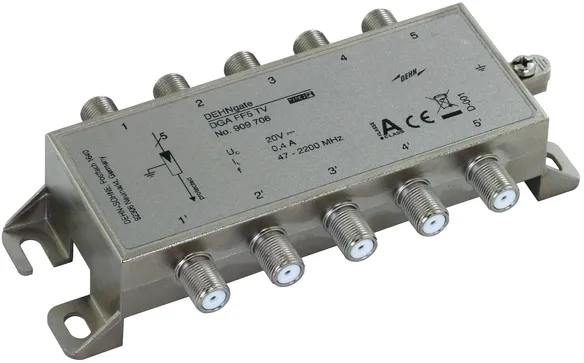

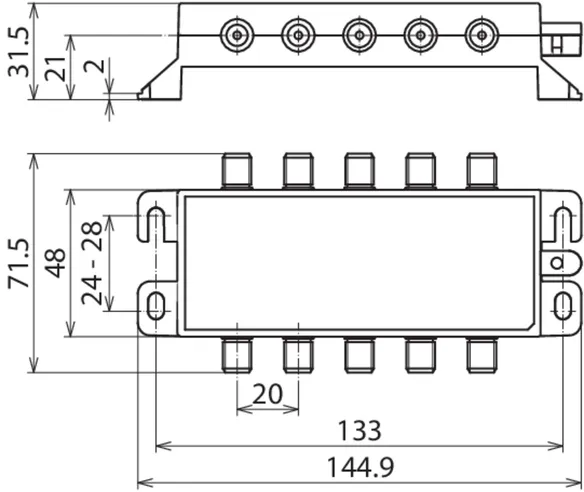

DGA FF5 TV

Descargador de sobretensiones quíntuple para los sistemas de antenas de 75 Ohm. Diseño especial para los distribuidores de antenas parabólocas y conmutadores múltiples. El descargador corresponde a las exigencias de apantallamiento de clase A según la EN 50083-2.
El suministro incluye el material de fijación y el cable de compensación de potencial.

1 Producto

N.º art. 909706 DGA FF5 TV

GTIN 4013364362437, N.º de arancel aduanero (EU): 85363010, Peso bruto: 284.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

DEHNgate DGA FF5 TV
Descargador de sobretensiones
Descargador tipo 2 / P1
DEHNgate con 5 canales para
los sistemas coaxiales de televisión y satélite
de 75 Ohm, comprobado según laS EN 61643-21.
Accesorios para el montaje incluidos.
Conexión para la compensación de potencial
al exterior de la carcasa,
Producto de clase A.
Tensión máxima permanente DC: 20 V
D1 Corriente de impulso de rayo (10/350): 0,5 kA
D1 Corriente de choque de rayo total (10/350 µs): 2,5 kA
C2 Corriente nominal de derivación (80/20 µs): 2,5 kA
C2 Corriente nominal de descarga (8/20 µs) total: 10 kA
Margen de frecuencia: 47-2200 MHz

Producto DEHN
Tipo: DGA FF5 TV
art. no.: 909706
o equivalente

Certificados

Datos técnicos

Clase de descargador	T
Tensión máxima permanente DC (U_C )	20 V
Corriente nominal (I_L )	0,4 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	0,5 kA
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	2,5 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	2,5 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	10 kA
Margen de frecuencia	47-2200 MHz
Conexión entrada/salida	casquillo F / casquillo F

Clase de descargador	T
Tensión máxima permanente DC (U_C )	20 V
Corriente nominal (I_L )	0,4 A
D1 Corriente de impulso de rayo (10/350) (I_imp )	0,5 kA
D1 Corriente de choque de rayo total (10/350 µs) (I_imp )	2,5 kA
C2 Corriente nominal de derivación (80/20 µs) (I_n )	2,5 kA
C2 Corriente nominal de descarga (8/20 µs) total (I_n )	10 kA
Nivel de protección con I_nC2 (U_P )	≤ 500 V
Nivel de protección a 1 kV/µs C3 (U_P )	≤ 120 V
Margen de frecuencia	47-2200 MHz
Atenuación de intercalación 5-2200 MHz típ.	≤ 1 dB
Atenuación de intercalación 5-2400 MHz típ.	≤ 3 dB
Atenuación paradiafónica 5-2400 MHz típ.	≥ 40 dB
Impedancia característica (Z)	75 Ohm
Margen de temperatura de trabajo (T_U )	-25 °C ... +55 °C
Clase de protección	IP 40
Montaje	pared
Conexión entrada/salida	casquillo F / casquillo F
Toma de tierra a través de	carcasa
Material de la carcasa	metal
Color	plateado
Normas de verificación	IEC 61643-21 / EN 61643-21
Accesorios	tornillos de fijación, tacos, cable de compensación de potencial

Se ha añadido el artículo 909706 a favoritos.

Ir a favoritos

El artículo 909706 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Results for products (0)

Results for content (0)

DEHNgate descargador para la conexión coaxial

Detalles
