Limitador de tensión

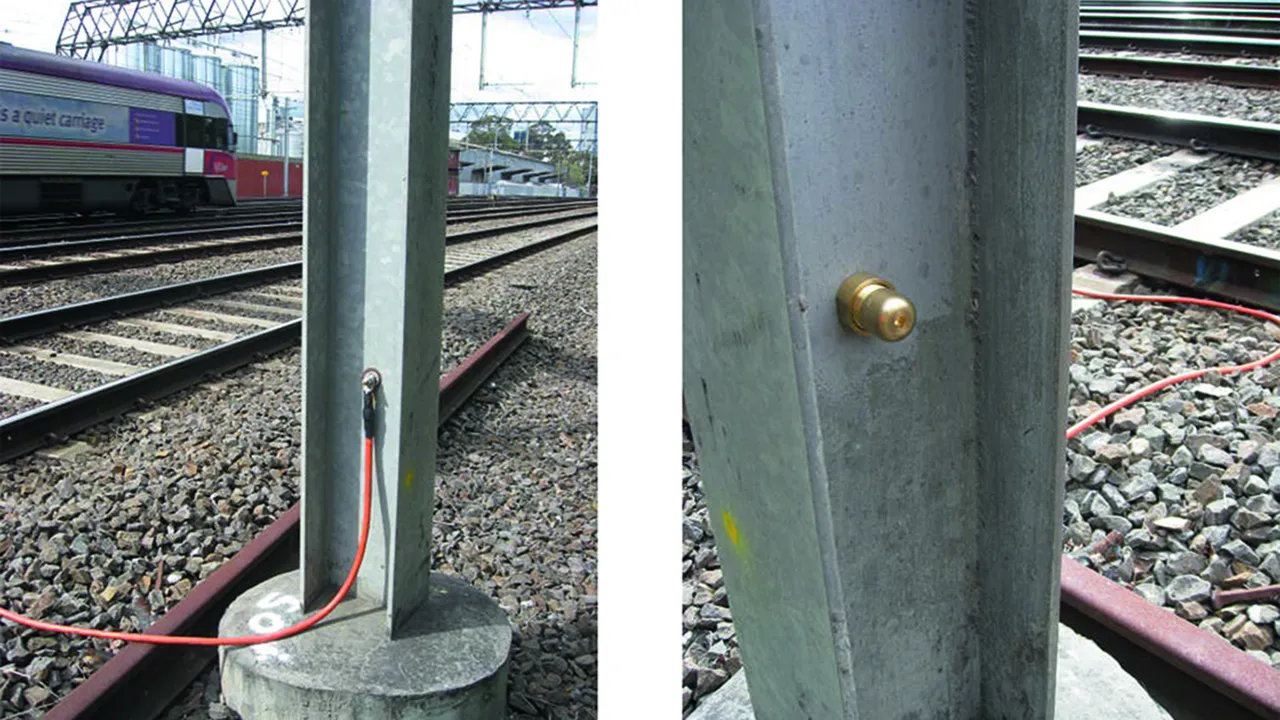

  • Aislamiento galvánico de tramos de raíles aislados y partes de la instalación puestas a tierra
  • Compensación de potencial segura en caso de cortocircuito o derivación a tierra por la soldadura resistente a alta corriente de los electrodos
  • Derivación de sobretensiones de rayos sin formación de cortocircuitos por el limitador de tensiones SDS ... resistente a corrientes de rayos
  • Resistencia a cortocircuitos 25 kAeff / 100 ms; 36 kAeff / 75 ms

Detalles

lorem ipsum

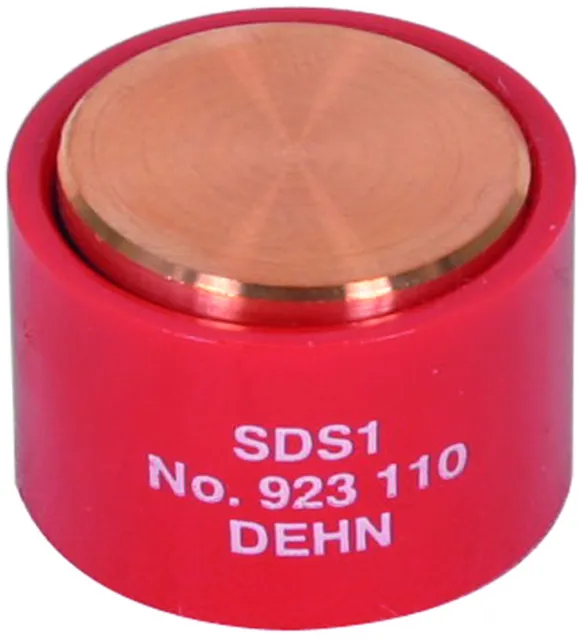

SDS 1

Limitador de tensión para la tensión alterna de respuesta de ≤ 940 V.

1 Producto

N.º art. 923110 SDS 1

GTIN 4013364092426, N.º de arancel aduanero: 85369095, Peso bruto: 47.80 g, Empaquetado: 10.00 unidad(es)

Figuras

Más información



Datos técnicos

Tipo de VLD (EN 50122-1) VLD-F
Tensión alterna de respuesta (Uaw ) ≤ 940 V
Tensión continua de respuesta (Uag ) 700 V -14 % ... +28 %
Tensión de choque de respuesta ≤ 1400 V (1 kV/µs)
Capacidad propia de apagado 300 A / 65 V
Corriente de choque de rayo (10/350 µs) 0,1x / 0,5x / 1x 5 kA
Resistencia a corriente de rayo (10/350 µs) 100 kA
Cortocircuito seguro por la soldadura de los electrodos a corrientes AC ≥ 2,5 kA / 1000 V / 30 ms, ≥ 1,5 kA / 1000 V / 100 ms
Cortocircuito seguro por la soldadura de los electrodos a corrientes continuas ≥ 750 A / 250 ms
Resistencia a cortocircuitos 25 kAeff / 100 ms; 36 kAeff / 75 ms
Corriente a larga duración 1 kAeff para t ≤ 120 s
Corriente de fuga (Ilc ) < 1 µA a 100 V dc
Margen de temperatura de servicio (TU ) -40 °C ... +80 °C

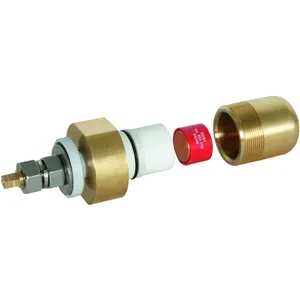

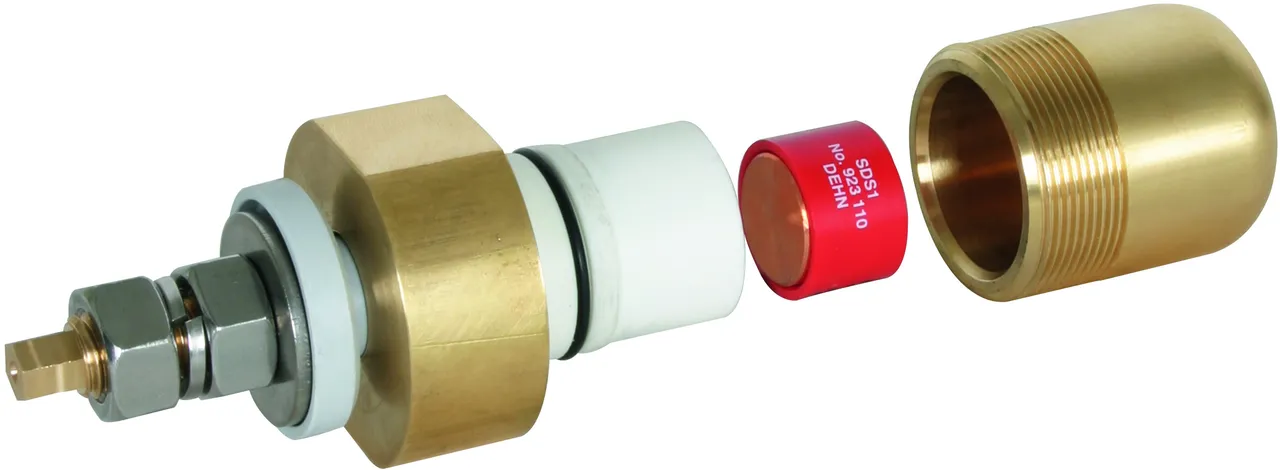

Montaje con adaptador de mástiles MA SDS M12 o SIEMENS no. 8WL6503-xx
Certificaciones EBA
DB dibujo no. 4 Ebs 15.13.20 Hoja 2

Se ha añadido el artículo 923110 a favoritos.

Ir a favoritos

El artículo 923110 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

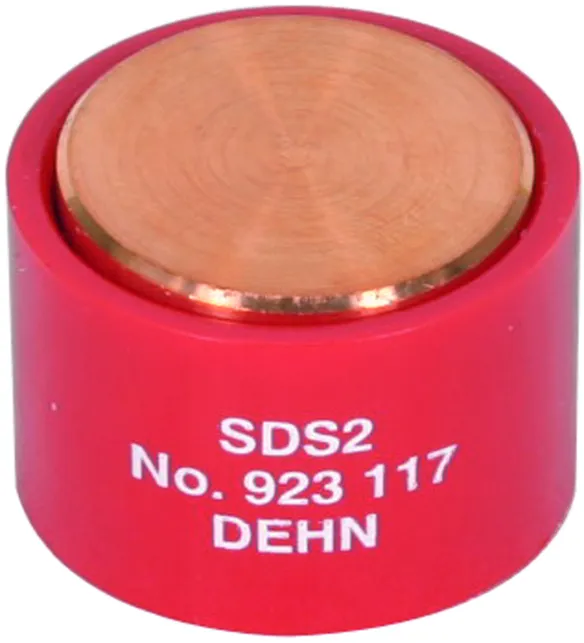

SDS 2

Limitador de tensiones para tensiones continuas de respuesta 350 V.

1 Producto

N.º art. 923117 SDS 2

GTIN 4013364093478, N.º de arancel aduanero: 85369095, Peso bruto: 43.40 g, Empaquetado: 10.00 unidad(es)

Figuras

Más información



Datos técnicos

Tipo de VLD (EN 50122-1) VLD-F
Tensión continua de respuesta (Uag ) 350 V +/- 20 %
Tensión de choque de respuesta ≤ 900 V (1 kV/µs)
Corriente de choque de rayo (10/350 µs) 0,1x / 0,5x / 1x 2 kA
Resistencia a corriente de rayo (10/350 µs) 25 kA
Cortocircuito seguro por la soldadura de los electrodos a corrientes continuas ≥ 600 A / 250 ms
Resistencia a cortocircuitos 25 kAeff / 100 ms; 36 kAeff / 75 ms
Corriente a larga duración 1 kAeff para t ≤ 120 s
Corriente de fuga (Ilc ) < 1 µA a 100 V dc
Margen de temperatura de servicio (TU ) -40 °C ... +80 °C
Montaje con adaptador de mástiles MA SDS M12 o SIEMENS no. 8WL6503-xx

Se ha añadido el artículo 923117 a favoritos.

Ir a favoritos

El artículo 923117 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

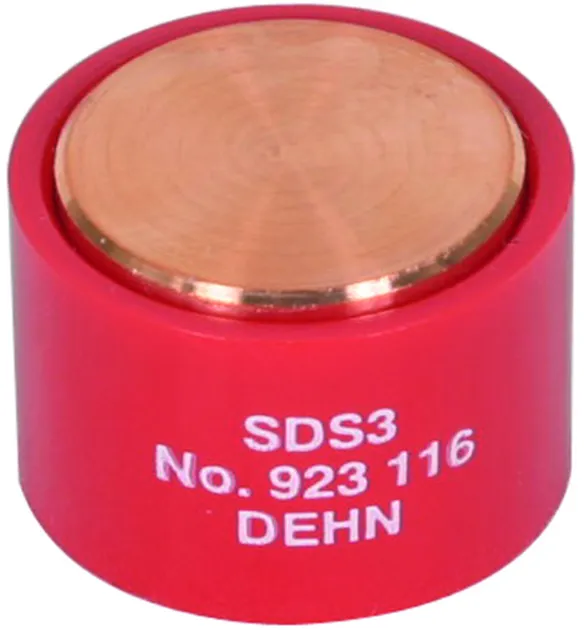

SDS 3

Limitador de tensiones para tensiones continuas de respuesta de 550 V.

1 Producto

N.º art. 923116 SDS 3

GTIN 4013364085978, N.º de arancel aduanero: 85369095, Peso bruto: 43.40 g, Empaquetado: 10.00 unidad(es)

Figuras

Más información



Datos técnicos

Tipo de VLD (EN 50122-1) VLD-F
Tensión continua de respuesta (Uag ) 550 V +/- 20 %
Tensión de choque de respuesta ≤ 1000 V (1 kV/µs)
Corriente de choque de rayo (10/350 µs) 0,1x / 0,5x / 1x 2,5 kA
Resistencia a corriente de rayo (10/350 µs) 25 kA
Resistencia a cortocircuitos 25 kAeff / 100 ms
Margen de temperatura de servicio (TU ) -40 °C ... +80 °C
Montaje con adaptador de mástiles MA SDS M12 o SIEMENS no. 8WL6503-xx

Se ha añadido el artículo 923116 a favoritos.

Ir a favoritos

El artículo 923116 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

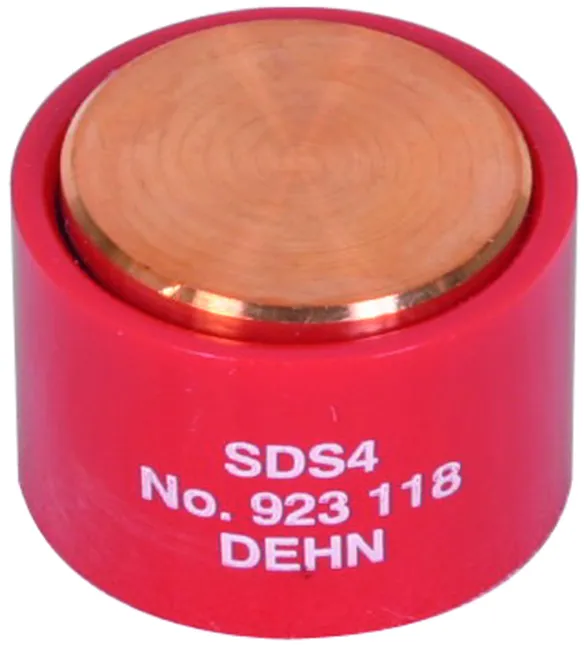

SDS 4

Limitador de tensiones para tensiones continuas de respuesta de 230 V.

1 Producto

N.º art. 923118 SDS 4

GTIN 4013364104969, N.º de arancel aduanero: 85369095, Peso bruto: 39.70 g, Empaquetado: 10.00 unidad(es)

Figuras

Más información



Datos técnicos

Tipo de VLD (EN 50122-1) VLD-F
Tensión continua de respuesta (Uag ) 230 V +/- 20 %
Tensión de choque de respuesta ≤ 650 V (1 kV/µs)
Corriente de choque de rayo (10/350 µs) 0,1x / 0,5x / 1x 2,5 kA
Resistencia a corriente de rayo (10/350 µs) 25 kA
Corriente nominal de descarga (8/20 µs) 0,1x / 0,5x / 1x 20 kA
Cortocircuito seguro por la soldadura de los electrodos a corrientes continuas ≥ 600 A / 250 ms
Resistencia a cortocircuitos 25 kAeff / 100 ms; 36 kAeff / 75 ms
Corriente a larga duración 1 kAeff para t ≤ 120 s
Corriente de fuga (Ilc ) < 1 µA a 100 V dc
Margen de temperatura de servicio (TU ) -40 °C ... +80 °C
Montaje con adaptador de mástiles MA SDS M12 o SIEMENS no. 8WL6503-xx

Se ha añadido el artículo 923118 a favoritos.

Ir a favoritos

El artículo 923118 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

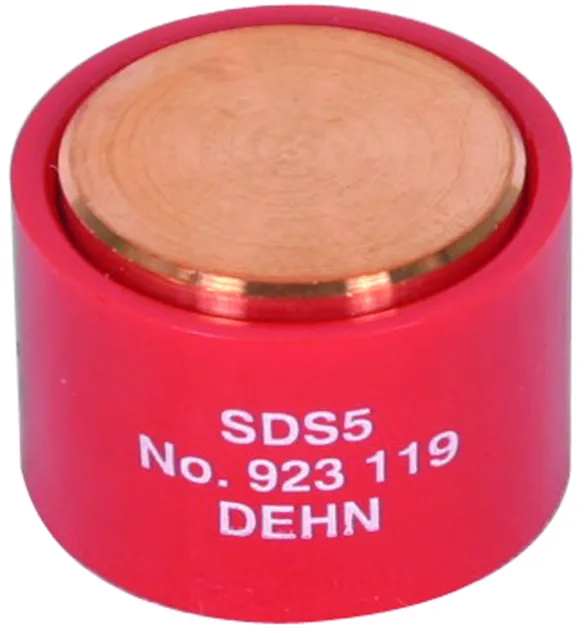

SDS 5

Limitador de tensiones para tensiones continuas de respuesta de 120 V.

1 Producto

N.º art. 923119 SDS 5

GTIN 4013364104976, N.º de arancel aduanero: 85369095, Peso bruto: 39.70 g, Empaquetado: 10.00 unidad(es)

Figuras

Más información



Datos técnicos

Tipo de VLD (EN 50122-1) VLD-F
Tensión continua de respuesta (Uag ) 120 V +/- 20 %
Tensión de choque de respuesta ≤ 600 V (1 kV/µs)
Corriente de choque de rayo (10/350 µs) 0,1x / 0,5x / 1x 2 kA
Resistencia a corriente de rayo (10/350 µs) 25 kA
Corriente nominal de descarga (8/20 µs) 0,1x / 0,5x / 1x 20 kA
Cortocircuito seguro por la soldadura de los electrodos a corrientes continuas ≥ 600 A / 250 ms
Resistencia a cortocircuitos 25 kAeff / 100 ms; 36 kAeff / 75 ms
Corriente a larga duración 1 kAeff para t ≤ 120 s
Corriente de fuga (Ilc ) < 1 µA a 100 V dc
Margen de temperatura de servicio (TU ) -40 °C ... +80 °C
Montaje con adaptador de mástiles MA SDS M12 o SIEMENS no. 8WL6503-xx
