DEHNgap

  • Capacidad de derivación 100 kA (10/350 µs)
  • Descargador de corriente total, especial para aplicación en sistemas TT, con circuitos 3+1 y 1+1 según IEC 60364-5-53, entre el conductor neutro N y el conductor de protección PE
  • Tecnología de vías de chispas de deslizamiento
  • Indicación del estado de funcionamiento/fallo mediante indicador verde/rojo en la ventanilla de inspección

Detalles

lorem ipsum

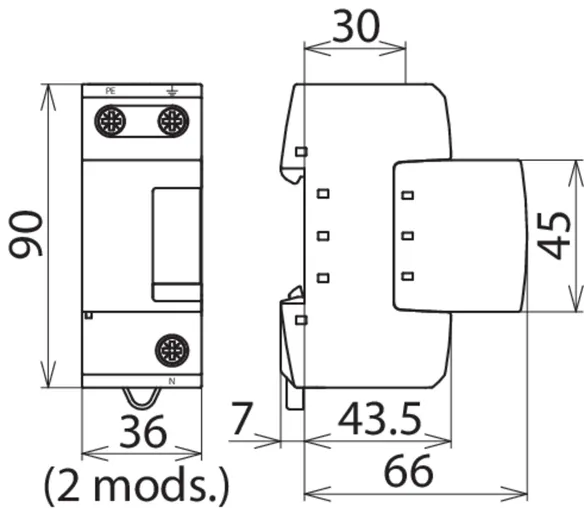

DEHNgap M 255 (FM)

Descargador de corriente de rayo N-PE unipolar, modular, coordinado; en la versión FM con contacto de señalización a distancia (contacto conmutado libre de potencial).

2 Productos

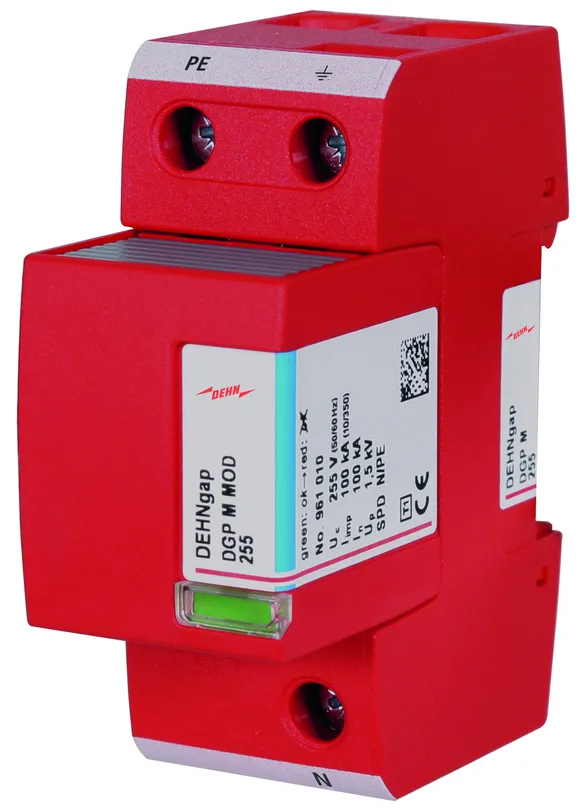

N.º art. 961101 DGP M 255

GTIN 4013364118676, N.º de arancel aduanero (EU): 85363030, Peso bruto: 331.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información



Producto DEHN
Tipo: DGP M 255
art. no.: 961101
o equivalente

Certificados



Datos técnicos

DSP según EN 61643-11 / ... IEC 61643-11 Tipo 1 + Clase I
Tensión máxima de servicio permisible AC (UC ) 255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 100 kA
Nivel de protección (UP ) ≤ 1,5 kV
Certificaciones VDE, KEMA, UL

Se ha añadido el artículo 961101 a favoritos.

El artículo 961101 ha sido añadido a la cesta de compra.

N.º art. 961105 DGP M 255 FM

GTIN 4013364118683, N.º de arancel aduanero (EU): 85363030, Peso bruto: 336.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

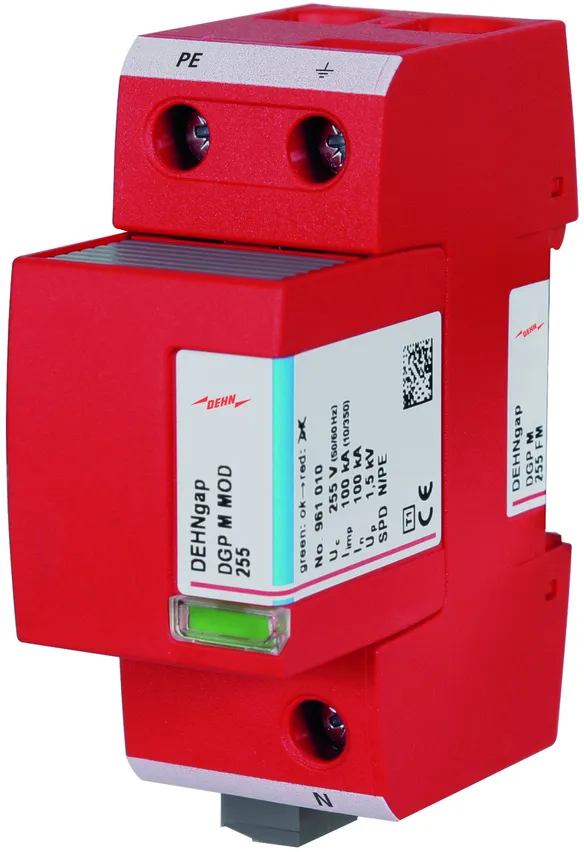

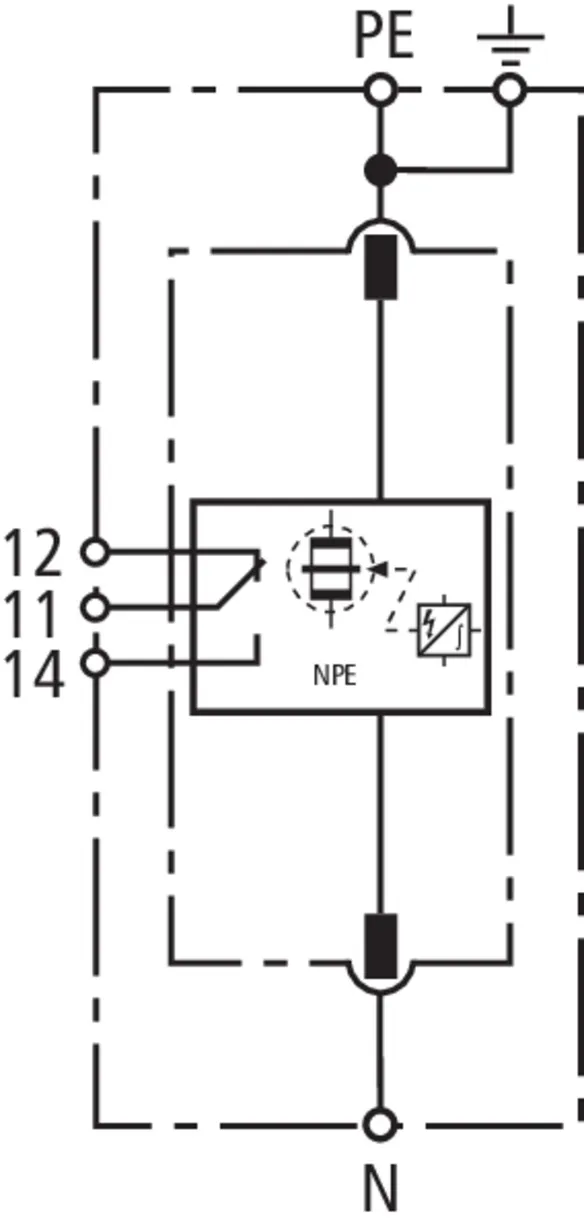

Descargador de corrientes de rayo coordinado N-PE DEHNgap M 255 FM
Descargador unipolar de corrientes de rayo N-PE
modular, enchufable, coordinado, ancho 2 móds.
con contacto de señalización a distancia
Descargador Tipo 1 según la EN 61643-11
vía de chispas de deslizamiento encapsulada,
controlada por presión
Indicación de fallo
marcación en la ventanilla de inspección
Corriente de choque de rayo (10/350): 100 kA
Nivel de protección: <= 1,5 kV
Capacidad de apagado
de corrientes consecutivas: 100 Aeff a 255 V ac
Resistencia a TOV: 1200 V/200 ms
Coordinación energética según la DIN EN 62305-4
directamente al descargador N-PE
DEHNgap C S de la línea Red/Line

Producto DEHN
Tipo: DGP M 255 FM
art. no.: 961105
o equivalente

Certificados



Datos técnicos

DSP según EN 61643-11 / ... IEC 61643-11 Tipo 1 + Clase I
Tensión máxima de servicio permisible AC (UC ) 255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 100 kA
Nivel de protección (UP ) ≤ 1,5 kV
Certificaciones VDE, KEMA, UL
Contactos FM/Forma de los contactos contacto conmutado

Se ha añadido el artículo 961105 a favoritos.

El artículo 961105 ha sido añadido a la cesta de compra.

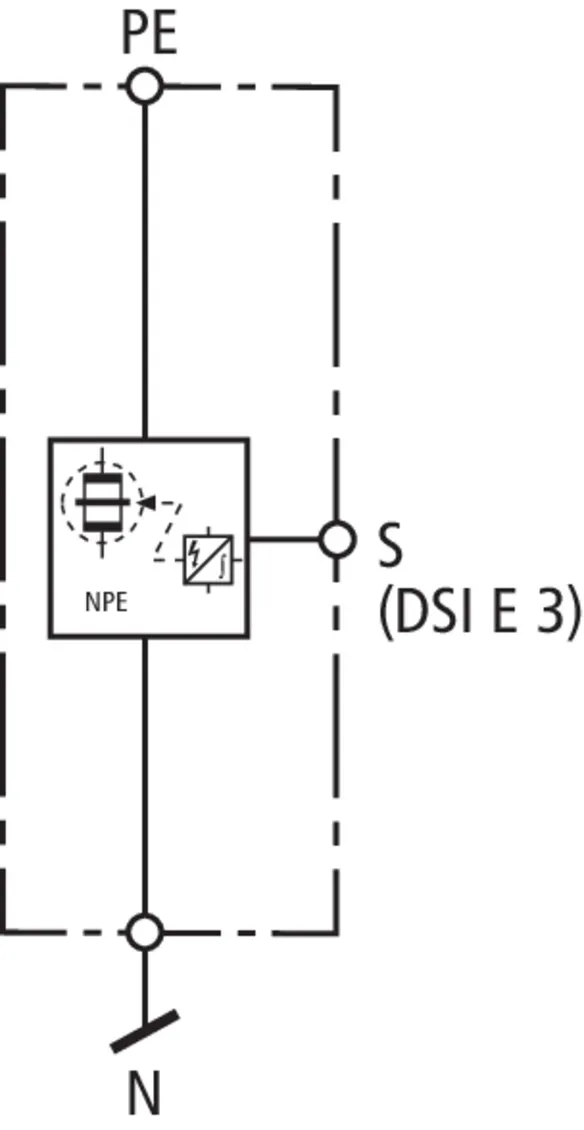

DEHNgap Maxi 1 255 S

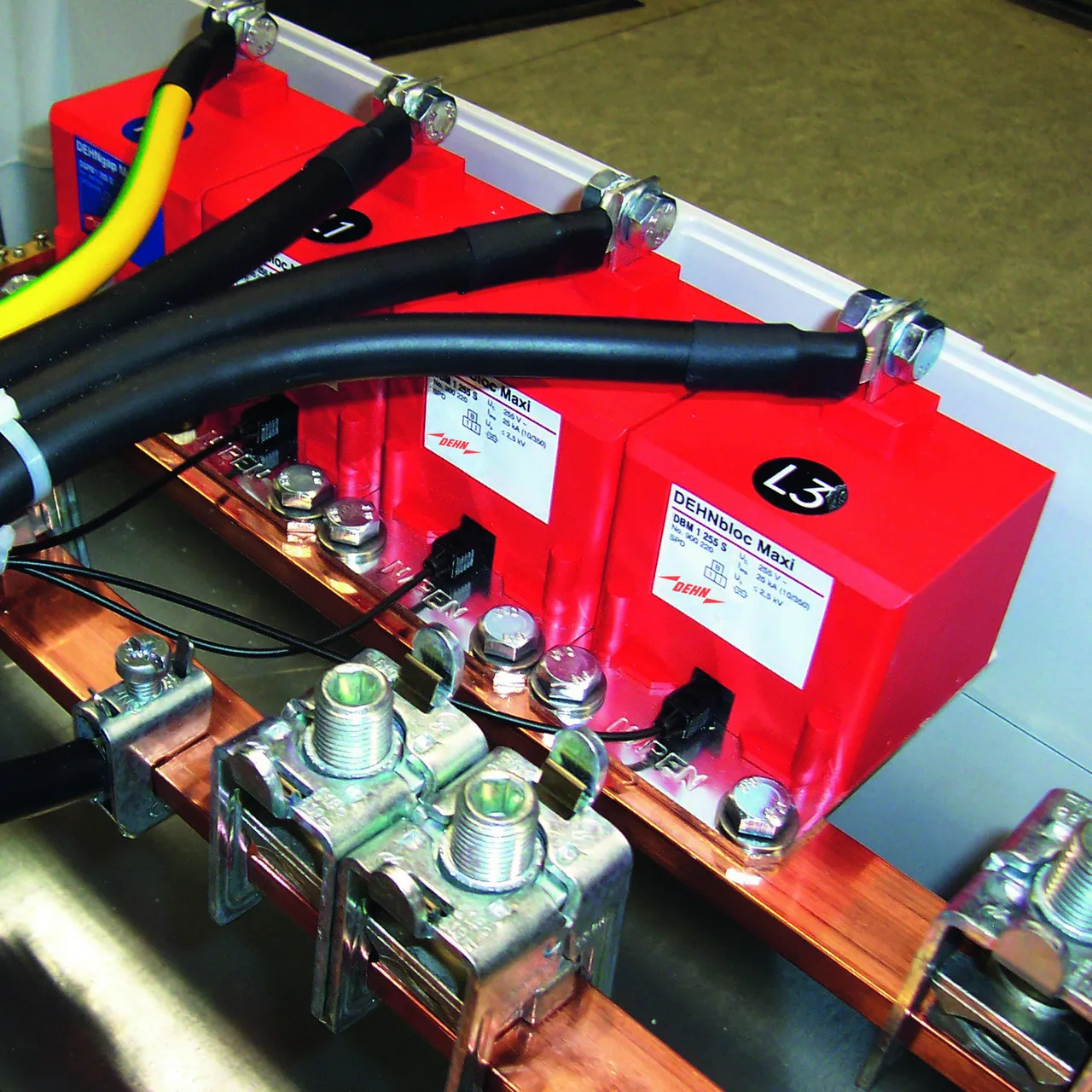

Descargador de corriente de rayo unipolar N-PE coordinado para barras colectoras.

1 Producto

N.º art. 900050 DGPM 1 255 S

GTIN 4013364107496, N.º de arancel aduanero (EU): 85363030, Peso bruto: 539.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

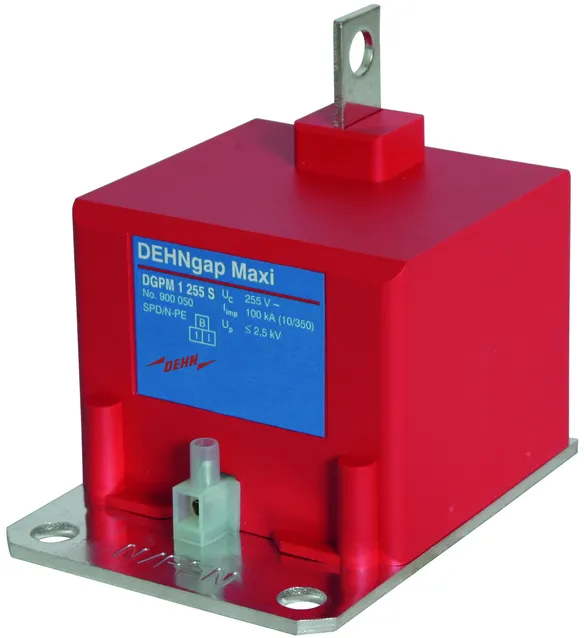

Descargador de corrientes de rayo N-PE DEHNgap Maxi 1 255 S
Descargador unipolar de corrientes de rayo N-PE coordinado
para los sistemas industriales de barras colectoras
Descargador Tipo 1 según la EN 61643-11
vía de chispas de deslizamiento encapsulada
y controlada por presión
Máx. tensión de servicio: 255 V ac
Nivel de protección: <= 2,5 kV (incl. cable de conexión de 80 cm)
Corriente de choque de rayo (10/350): 100 kA
Capacidad de apagado
de corrientes consecutivas: 100 Aeff
Resistencia a TOV: 1200 V/200 ms
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line
Montaje sobre barras colectoras N mín. 35 mm2

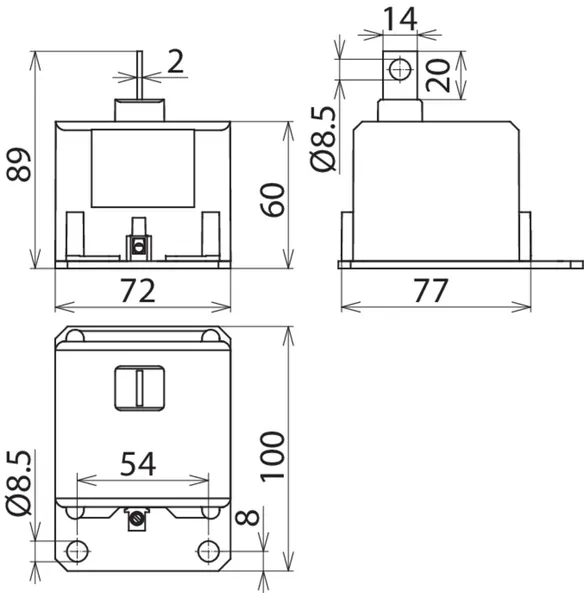

Dimensiones (an x alt x pr): (72 x 89 x 100) mm

Producto DEHN
Tipo: DGPM 1 255 S
art. no.: 900050
o equivalente

Certificados



Datos técnicos

DSP según EN 61643-11 / ... IEC 61643-11 Tipo 1 + Clase I
Tensión máxima de servicio permisible AC (UC ) 255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 100 kA
Nivel de protección (UP ) ≤ 2,5 kV (incl. cable de conexión de 80 cm)
Vigilancia del estado operativo vía DEHNsignal DSI E 3

Se ha añadido el artículo 900050 a favoritos.

El artículo 900050 ha sido añadido a la cesta de compra.

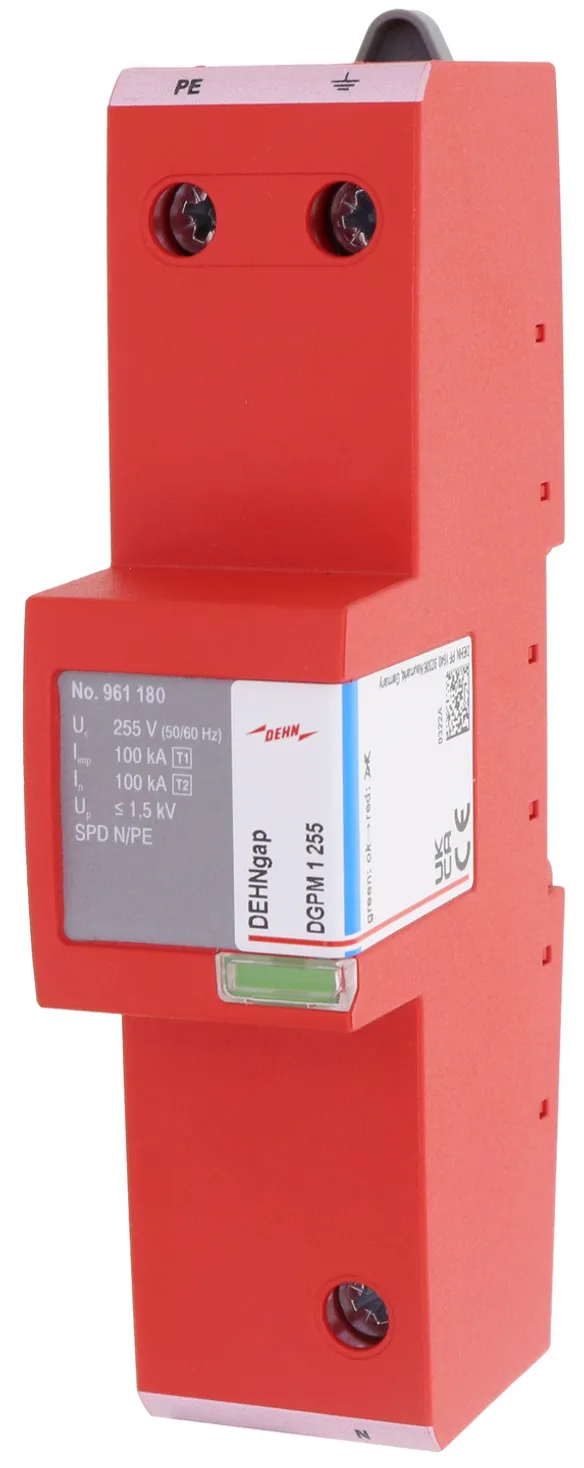

DEHNgap Maxi 1 255 (FM)

Descargador de corriente de rayo N-PE unipolar, coordinado; en la versión FM con contacto de señalización a distancia (contacto conmutado libre de potencial).

2 Productos

N.º art. 961180 DGPM 1 255

GTIN 4013364157323, N.º de arancel aduanero (EU): 85363090, Peso bruto: 460.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Descargador de corrientes de rayo N-PE DEHNgap Maxi 1 255
Descargador de corrientes de rayo N-PE coordinado, ancho 2 móds.
Descargador Tipo 1 según la EN 61643-11
vía de chispas de deslizamiento encapsulada,
controlada por presión
Indicación de fallo
Corriente de choque de rayo (10/350): 100 kA
Nivel de protección: <= 1,5 kV
Capacidad de apagado
de corrientes consecutivas: 100 Aeff a 255 V ac
Resistencia a TOV: 1200 V/200 ms

Producto DEHN
Tipo: DGPM 1 255
art. no.: 961180
o equivalente

Certificados



Datos técnicos

DSP según EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 / Clase I + Clase II
Tensión máxima de servicio permisible AC (UC ) 255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 100 kA
Nivel de protección (UP ) ≤ 1,5 kV
Certificaciones KEMA

Se ha añadido el artículo 961180 a favoritos.

El artículo 961180 ha sido añadido a la cesta de compra.

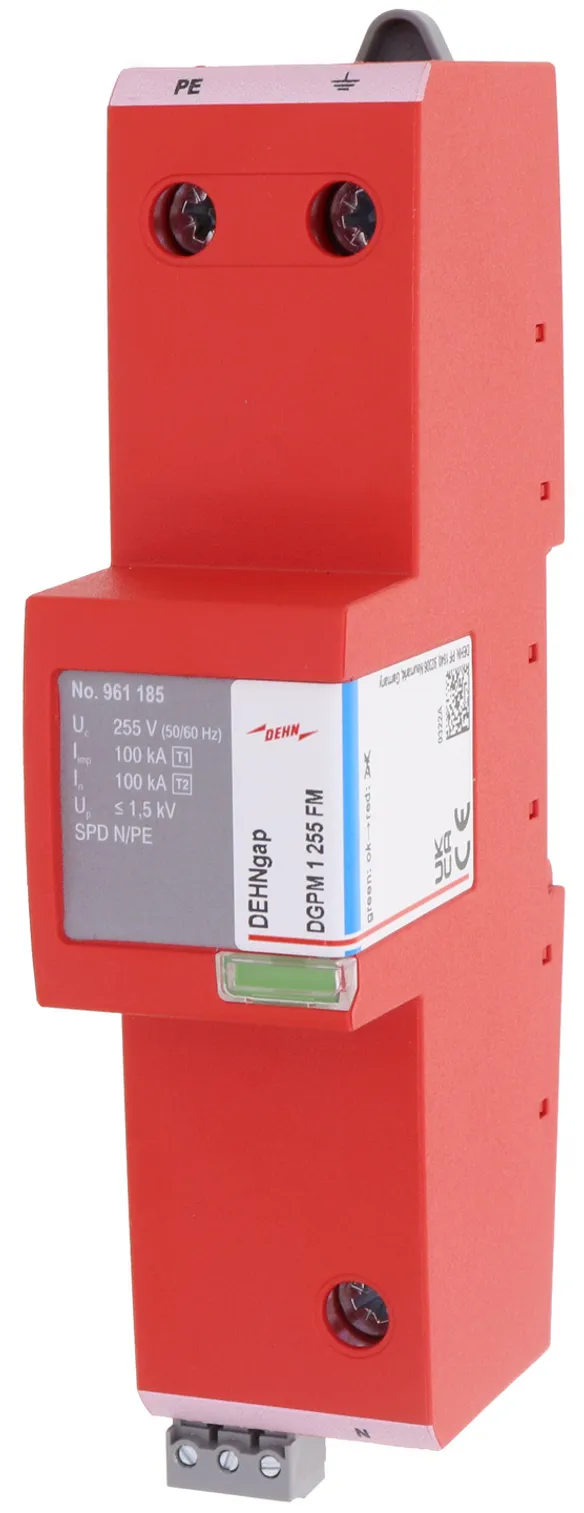

N.º art. 961185 DGPM 1 255 FM

GTIN 4013364157330, N.º de arancel aduanero (EU): 85363090, Peso bruto: 460.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Descargador de corrientes de rayo N-PE DEHNgap Maxi 1 255 FM
Descargador de corrientes de rayo N-PE coordinado, ancho 2 móds.
con contacto de señalización a distancia
Descargador Tipo 1 según la EN 61643-11
vía de chispas de deslizamiento encapsulada,
controlada por presión
Indicación de fallo
Corriente de choque de rayo (10/350): 100 kA
Nivel de protección: <= 1,5 kV
Capacidad de apagado
de corrientes consecutivas: 100 Aeff a 255 V ac
Resistencia a TOV: 1200 V/200 ms

Producto DEHN
Tipo: DGPM 1 255 FM
art. no.: 961185
o equivalente

Certificados



Datos técnicos

DSP según EN 61643-11 / ... IEC 61643-11 Tipo 1 + Tipo 2 / Clase I + Clase II
Tensión máxima de servicio permisible AC (UC ) 255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 100 kA
Nivel de protección (UP ) ≤ 1,5 kV
Certificaciones KEMA
Contactos FM/Forma de los contactos contacto conmutado

Se ha añadido el artículo 961185 a favoritos.

El artículo 961185 ha sido añadido a la cesta de compra.

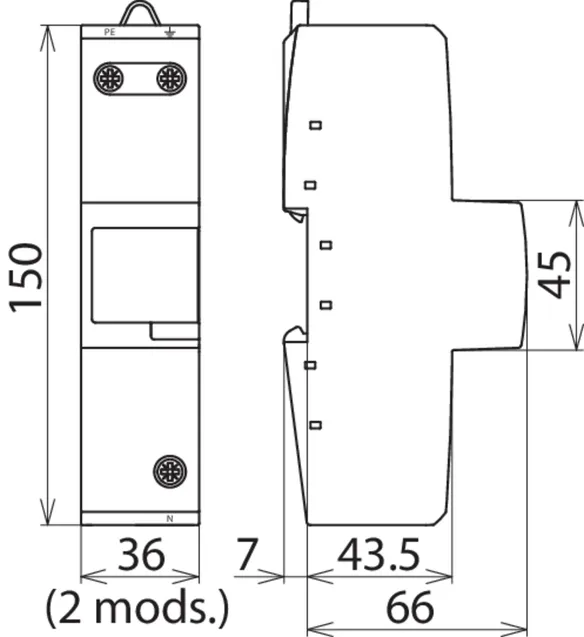

DEHNgap Maxi 440 (FM)

Descargador de corriente de rayo N-PE coordinado, unipolar; en la versión FM con contacto de señalización a distancia (contacto conmutado libre de potencial).

2 Productos

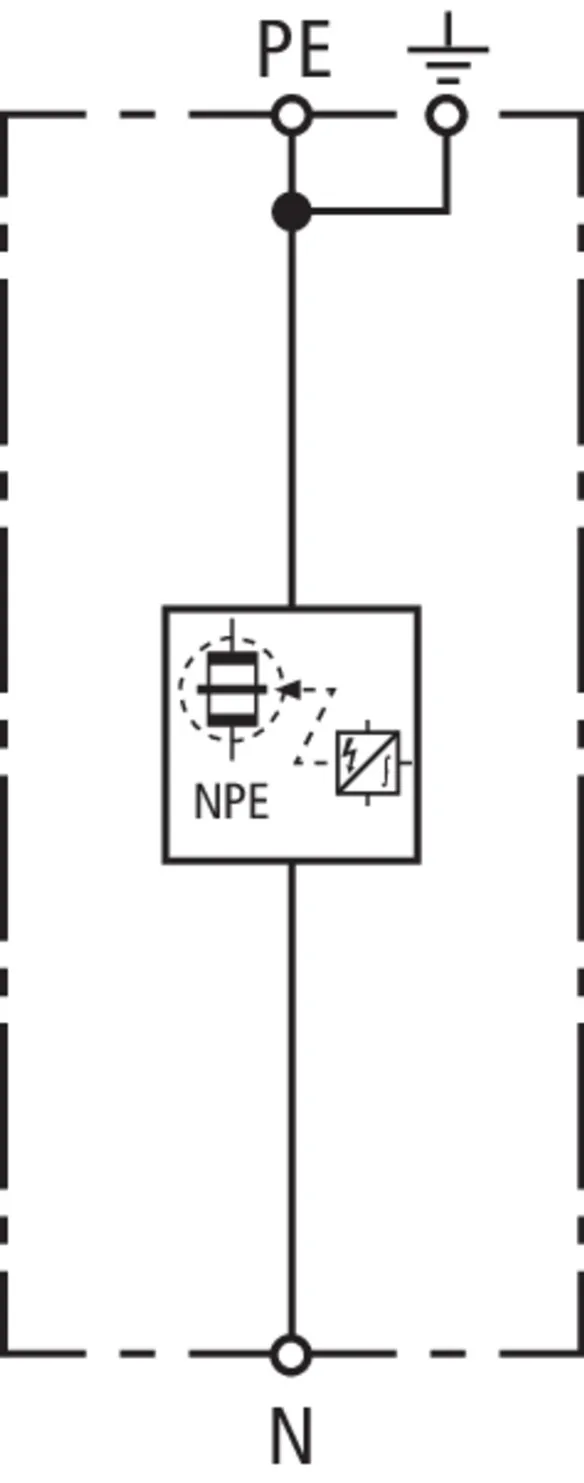

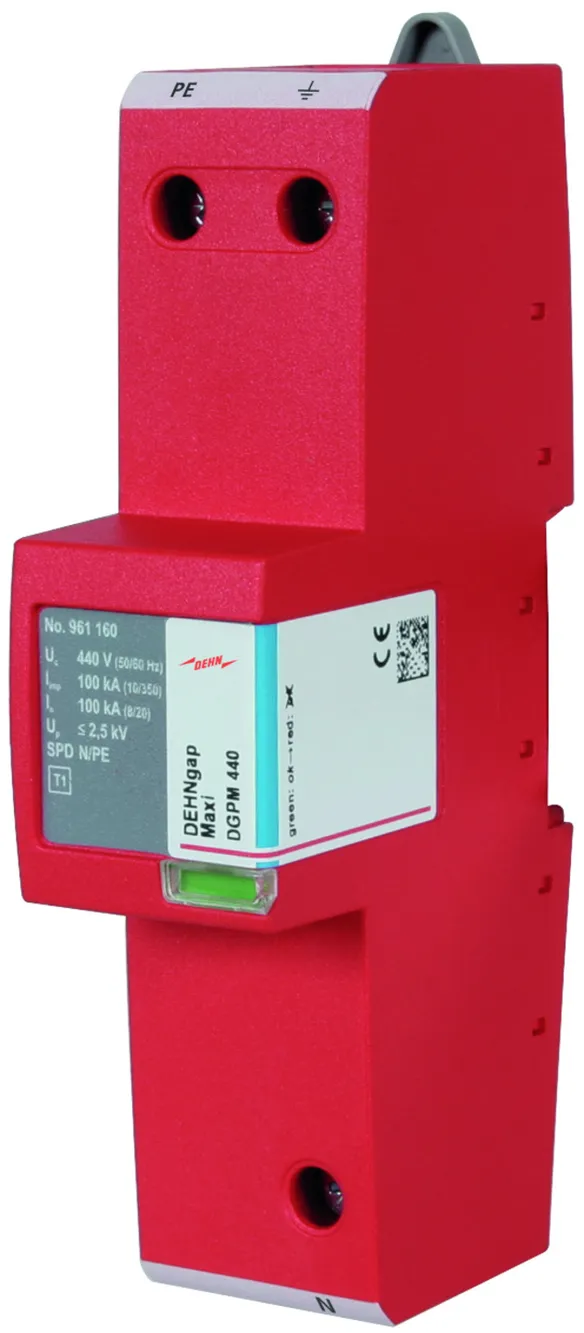

N.º art. 961160 DGPM 440

GTIN 4013364116290, N.º de arancel aduanero (EU): 85363030, Peso bruto: 415.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Descargador de corrientes de rayo N-PE DEHNgap Maxi 440
Descargador de corrientes de rayo N-PE coordinado, ancho 2 móds.
Descargador Tipo 1 según la EN 61643-11
vía de chispas de deslizamiento encapsulada,
controlada por presión
Indicación de fallo
Corriente de choque de rayo (10/350): 100 kA
Nivel de protección: <= 2,5 kV
Capacidad de apagado
de corrientes consecutivas: 100 Aeff a 440 V ac
Resistencia a TOV: 1200 V/200 ms

Producto DEHN
Tipo: DGPM 440
art. no.: 961160
o equivalente

Certificados



Datos técnicos

DSP según EN 61643-11 / ... IEC 61643-11 Tipo 1 / Clase I
Tensión máxima de servicio permisible AC (UC ) 440 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 100 kA
Nivel de protección (UP ) ≤ 2,5 kV
Certificaciones UL

Se ha añadido el artículo 961160 a favoritos.

El artículo 961160 ha sido añadido a la cesta de compra.

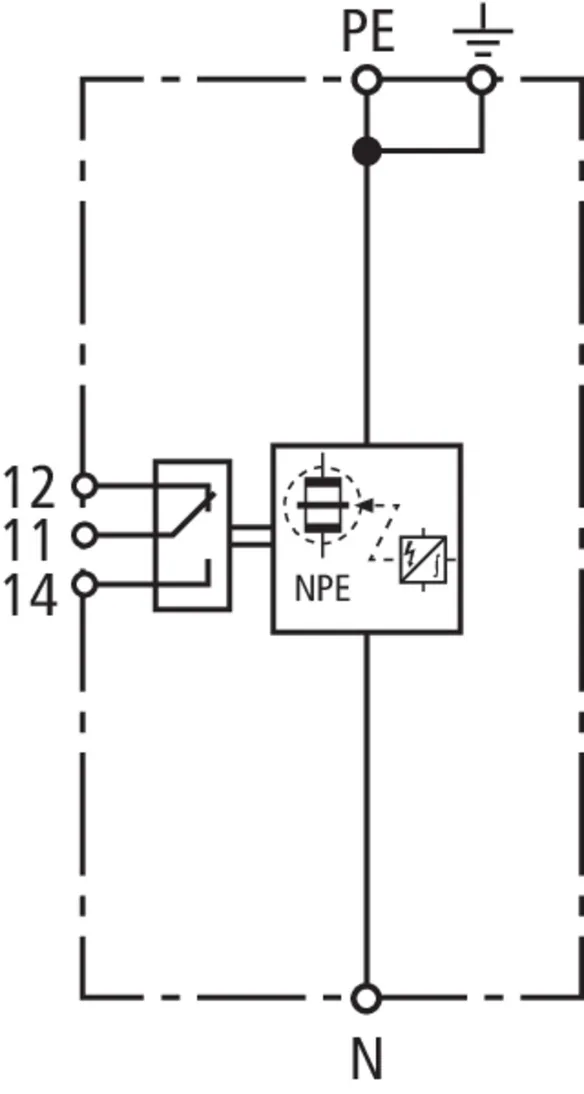

N.º art. 961165 DGPM 440 FM

GTIN 4013364116306, N.º de arancel aduanero (EU): 85363030, Peso bruto: 418.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

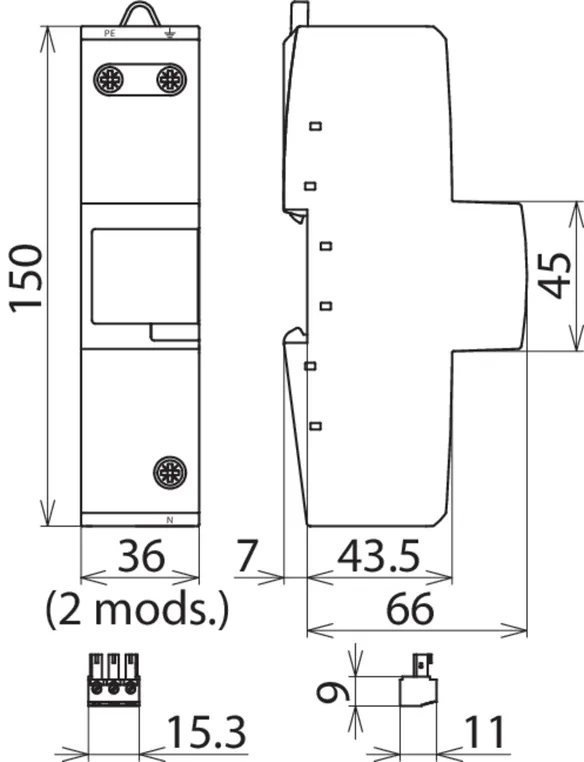

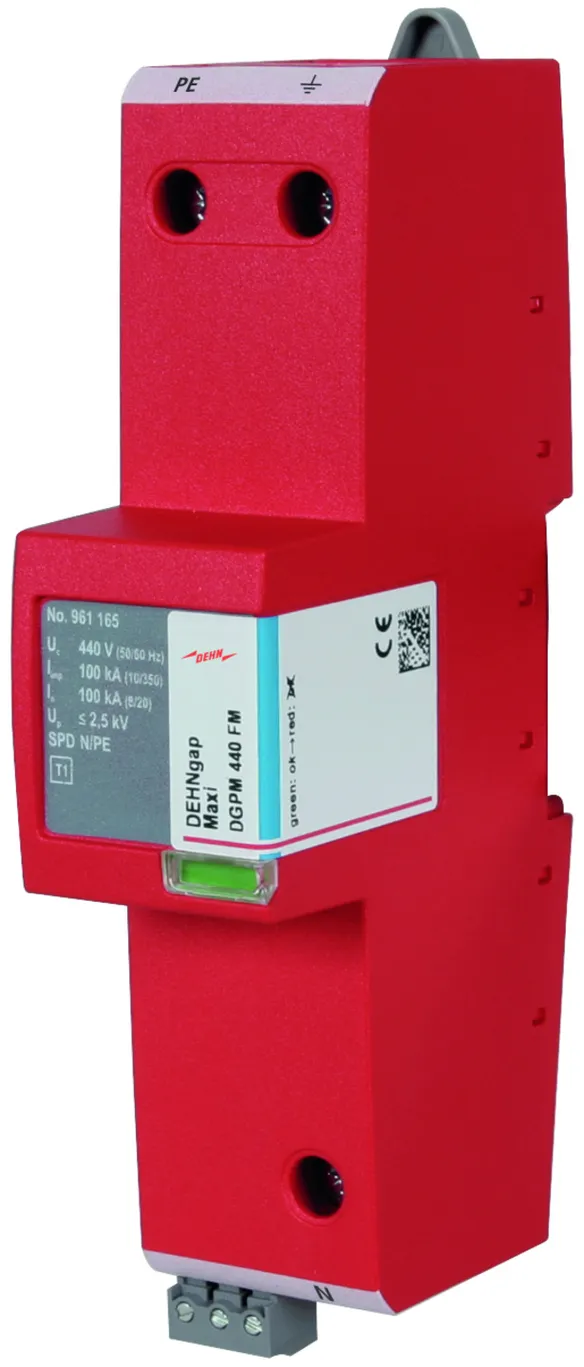

Descargador de corrientes de rayo N-PE DEHNgap Maxi 440 FM
Descargador de corrientes de rayo N-PE coordinado, ancho 2 móds.
con contacto de señalización a distancia
Descargador Tipo 1 según la EN 61643-11
vía de chispas de deslizamiento encapsulada,
controlada por presión
Indicación de fallo
Corriente de choque de rayo (10/350): 100 kA
Nivel de protección: <= 2,5 kV
Capacidad de apagado
de corrientes consecutivas: 100 Aeff a 440 V ac
Resistencia a TOV: 1200 V/200 ms

Producto DEHN
Tipo: DGPM 440 FM
art. no.: 961165
o equivalente

Certificados



Datos técnicos

DSP según EN 61643-11 / ... IEC 61643-11 Tipo 1 / Clase I
Tensión máxima de servicio permisible AC (UC ) 440 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 100 kA
Nivel de protección (UP ) ≤ 2,5 kV
Certificaciones UL
Contactos FM/Forma de los contactos contacto conmutado

Se ha añadido el artículo 961165 a favoritos.

El artículo 961165 ha sido añadido a la cesta de compra.

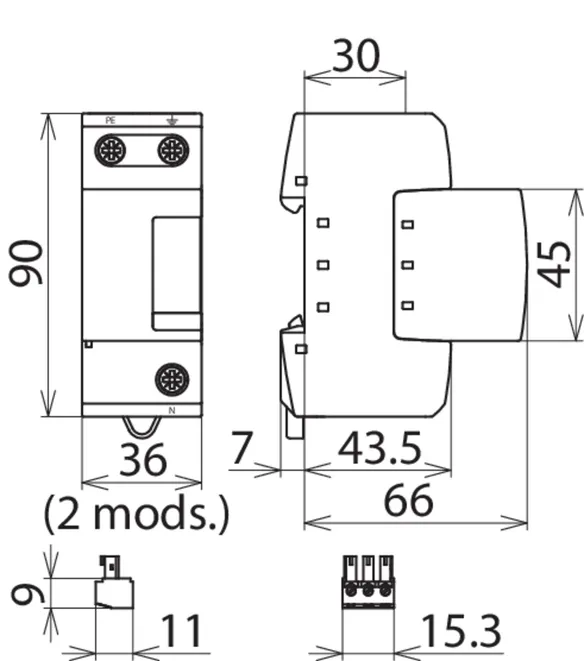

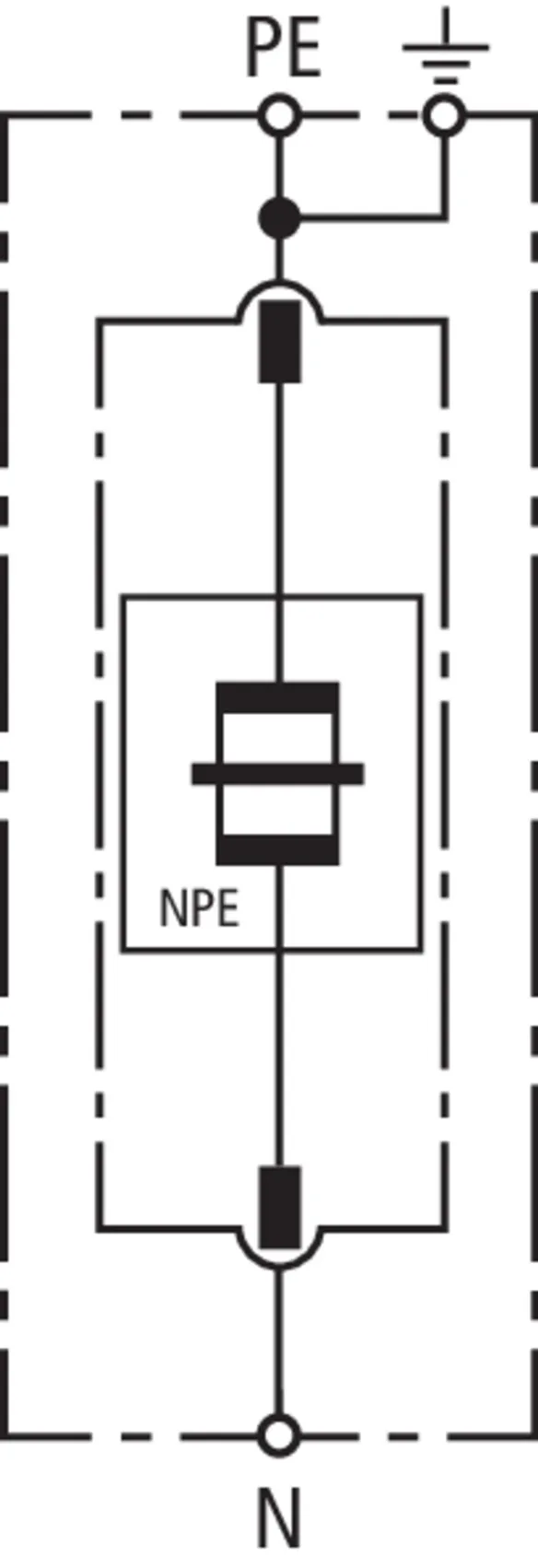

DEHNgap H M 255

Descargador de corriente de rayo N-PE unipolar, modular.

1 Producto

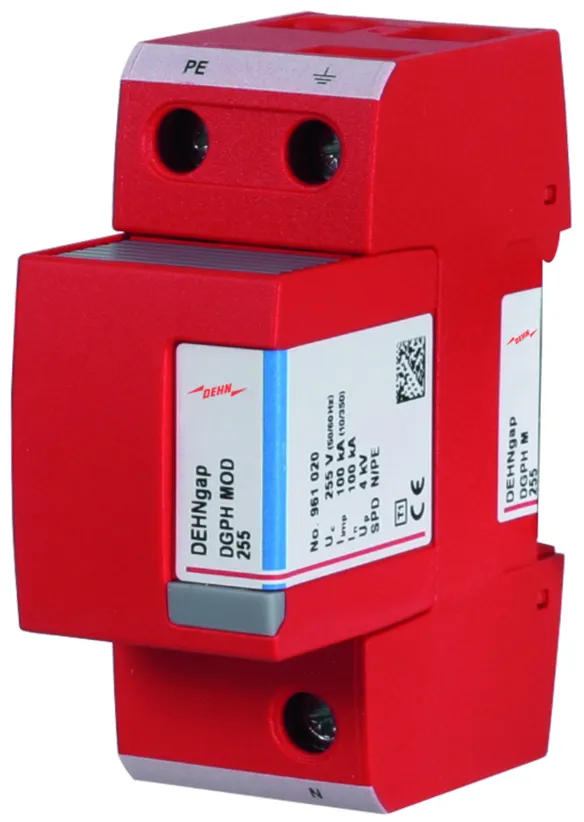

N.º art. 961102 DGPH M 255

GTIN 4013364118690, N.º de arancel aduanero (EU): 85363030, Peso bruto: 300.00 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información

Descargador de corrientes de rayo N-PE modular DEHNgap H M 255
Descargador unipolar de corrientes de rayo N-PE
modular, enchufable, coordinado, ancho 2 móds.
Descargador Tipo 1 según la EN 61643-11
vía de chispas de deslizamiento encapsulada,
controlada por presión
Corriente de choque de rayo (10/350): 100 kA
Nivel de protección: <= 4 kV
Capacidad de apagado
de corrientes consecutivas: 100 Aeff a 255 V ac
Resistencia a TOV: 1200 V/200 ms
Coordinación energética según la DIN EN 62305-4
directamente a descargadores N-PE DEHNgap C S
de la línea Red/Line

Producto DEHN
Tipo: DGPH M 255
art. no.: 961102
o equivalente

Certificados



Datos técnicos

DSP según EN 61643-11 / ... IEC 61643-11 Tipo 1 / Clase I
Tensión máxima de servicio permisible AC (UC ) 255 V (50 / 60 Hz) V
Corriente de impulso de rayo (10/350 µs) (Iimp ) 100 kA
Nivel de protección (UP ) ≤ 4 kV

Se ha añadido el artículo 961102 a favoritos.

El artículo 961102 ha sido añadido a la cesta de compra.
