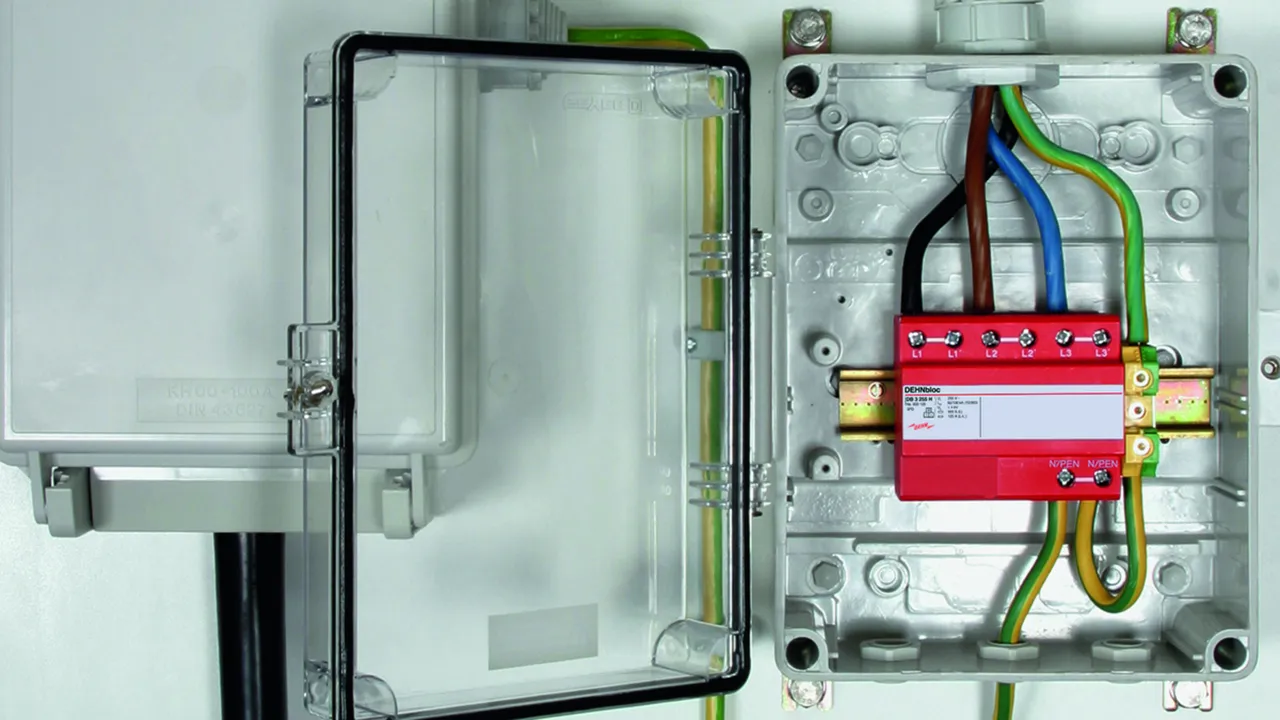

DEHNbloc

Vía de chispas de deslizamiento encapsulada
Tecnología de vías de chispas RADAX Flow con alta limitación de corrientes consecutivas
Coordinación energética con la familia de productos Red/Line
Gracias a la elevada resistencia de aislamiento, también es posible su instalación por delante del contador
Conexión multifuncional para conductores y barras de sujeción
Ejecución unipolar y tripolar (Dependiendo de la forma de red hasta 100 kA de corriente de impulso de rayo)
Ejecución disponible en formato unipolar

DEHNbloc H

Descargador modular unipolar de corriente de rayo con alta capacidad de derivación de corriente de rayo para su utilización en sistemas de 230/400 V.

1 Producto

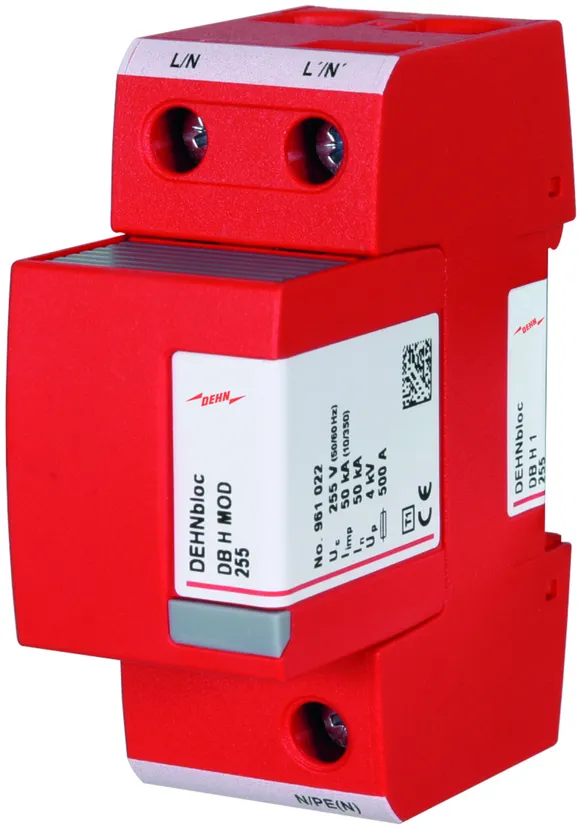

N.º art. 961122 DBH M 1 255

GTIN 4013364118652, N.º de arancel aduanero (EU): 85363090, Peso bruto: 374.20 g, Empaquetado: 1.00 unidad(es)

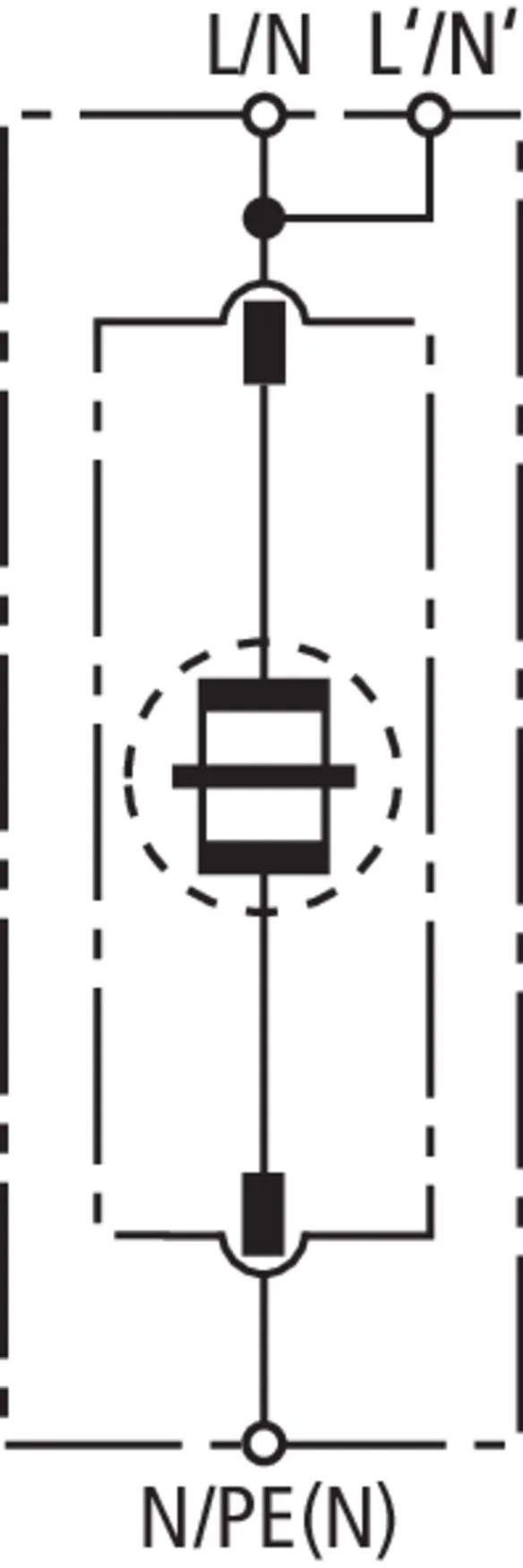

Figuras

Más información

Archivos CAD

Descargador modular de corrientes de rayo DEHNbloc H M 1 255
Descargador modular de corrientes de rayo unipolar, enchufable, coordinado
con alta limitación de corrientes consecutivas, ancho 2 móds.
Descargador Tipo 1 según la EN 61643-11
Tecnología de vías de chispas RADAX Flow
para la limitación de corrientes consecutivas
Indicación de fallo
Máx. tensión de servicio: 255 V ac
Nivel de protección: <= 4 kV
Corriente de choque
de rayo (10/350): 50 kA
Capacidad de apagado
de la corriente consecutiva: hasta 100 kAeff
Coordinación energética según la DIN EN 62305-4
Descargador de la línea Red/Line

Producto DEHN
Tipo: DBH M 1 255
art. no.: 961122
o equivalente

Certificados

Datos técnicos

DSP según EN 61643-11	Tipo 1 + Clase I
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz)
Corriente de impulso de rayo (10/350 µs) (I_imp )	50 kA
Nivel de protección (U_P )	≤ 4 kV
Fusible previo máx. (L) hasta I_K= 50 kA_eff(t_A≤ 0,2 s)	500 A gG
Fusible previo máx. (L) hasta I_K= 50 kA_eff(t_A≤ 5 s)	315 A gG

DSP según EN 61643-11	Tipo 1 + Clase I
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz)
Corriente de impulso de rayo (10/350 µs) (I_imp )	50 kA
Energía específica (W/R)	625.00 kJ/Ω
Nivel de protección (U_P )	≤ 4 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente consecutiva / Selectividad	sin disparo de fusible 32 A gG hasta 50 kAeff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máx. (L) hasta I_K= 50 kA_eff(t_A≤ 0,2 s)	500 A gG
Fusible previo máx. (L) hasta I_K= 50 kA_eff(t_A≤ 5 s)	315 A gG
Fusible previo máx. (L-L')	125 A gG
Tensión (TOV) (U_T )	440 V / 120 min. – soportado
TOV característica	resistencia
Margen de temperatura de servicio (conexión en paralelo) (T_UP )	-40°C...+80°C
Margen de temperatura de servicio (conexión en serie) (T_US )	-40°C...+60°C
Número de puertos	1
Sección de conexión (L/N, L'/N', N/PE(N)) (mín.)	10 mm² rígido/flexible
Sección de conexión (L/N, N/PE(N)) (máx.)	50 mm² rígido/35 mm² flexible
Sección de conexión (L'/N') (máx.)	35 mm² rígido/25 mm² flexible
Montaje sobre	carril de fijación 35 mm según EN 60715
Material de la carcasa	termoplástico, red, UL 94 V-0
Lugar de instalación	interior
Clase de protección	IP 20

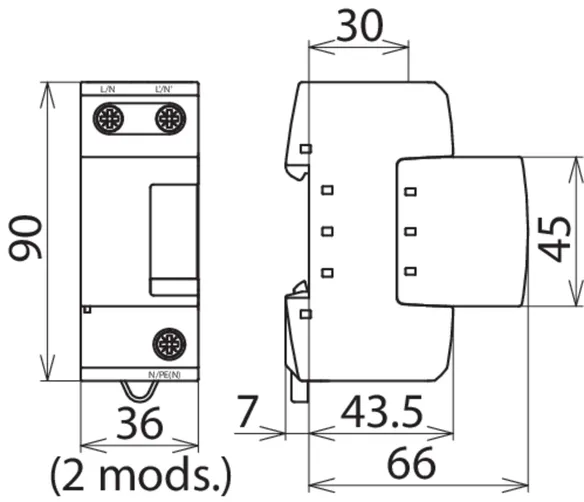

Medidas de montaje	2 módulos, DIN 43880
Datos técnicos extendidos:	Uso en instalaciones concorriente de cortocircuito superior a 50 kAeff (probado por VDE)
– Corriente de cortorcircuito máx.	100 kA_eff(220 kA_pico)
– Capacidad de apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusibles previos máx. (L) hasta I_K = 100 kA_eff (t_A ≤ 0,2 s)	500 A gG
– Fusibles previos máx. (L) hasta I_K = 100 kA_eff (t_A ≤ 5 s)	315 A gG
