DEHNvap

Descargador combinado precableado contra corrientes de rayo y sobretensiones Tipo 1 + Tipo 2, basado en tecnología de vía de chispas, optimizado para la protección de sistemas de telefonía móvil
Máxima disponibilidad de las instalaciones gracias a Rapid Arc Control y la limitación de la corriente consecutiva RADAX-Flow
Capacidad de derivación de hasta 100 kA (10/350 µs)
Con selección de desconexión para fusibles de 32 A gG, para corriente de cortocircuito de hasta 25 kA_eff
Protección de equipo final hasta una distancia de 10 m
Indicación de estado óptica integrada en el módulo (verde = ok, rojo = defectuoso); indicación de estado por contacto de señalización remota
Distintos productos coordinados para los requisitos específicos de los sistemas de telefonía móvil

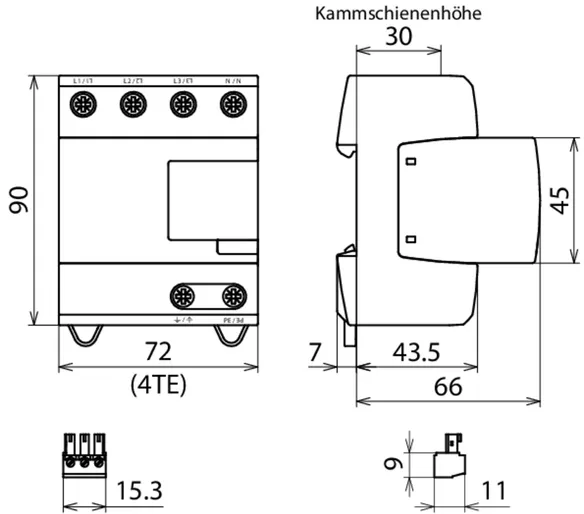

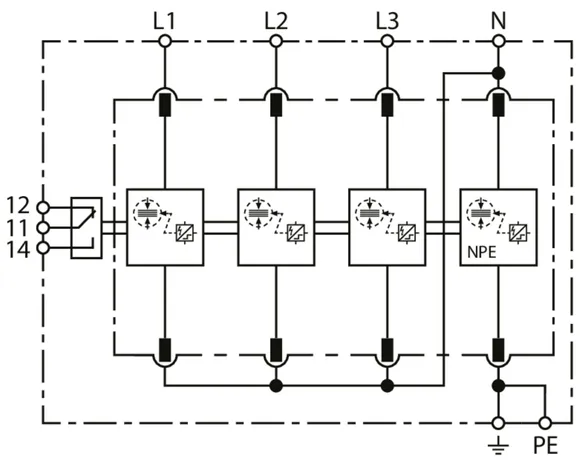

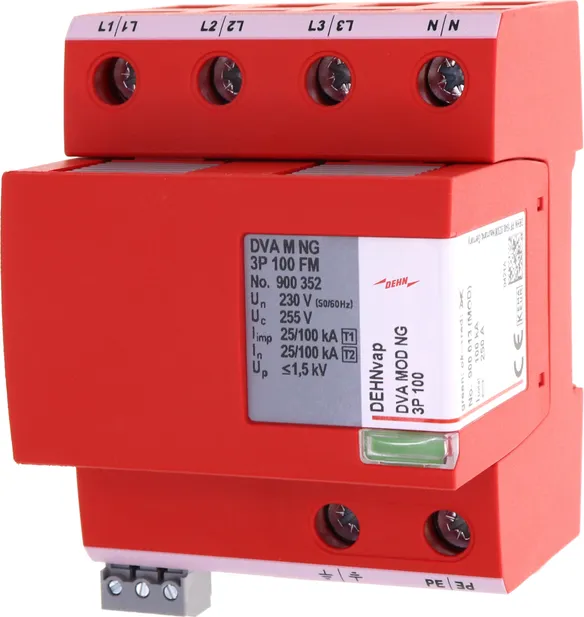

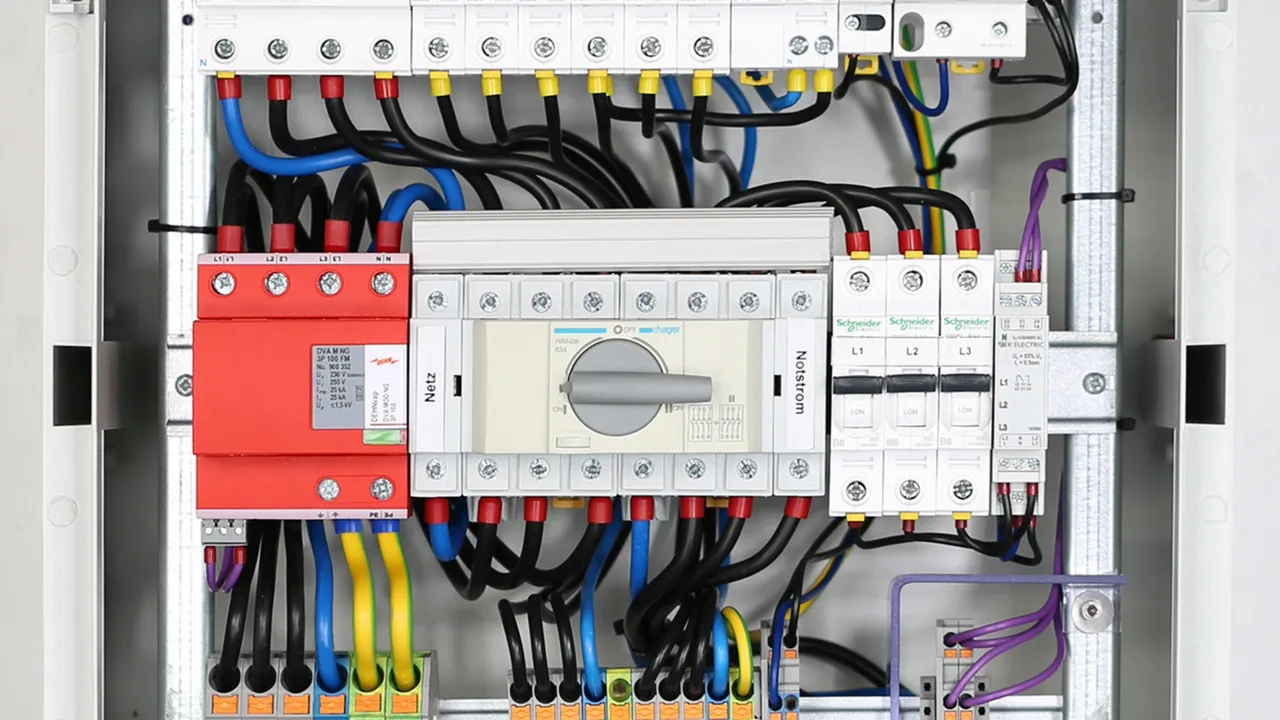

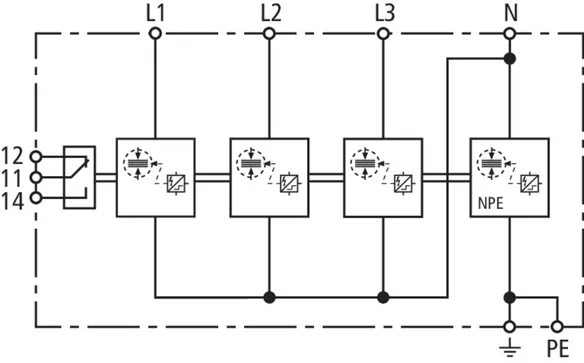

DVA M NG 3P 100 FM

1 Producto

N.º art. 900352 DVA M NG 3P 100 FM

GTIN 4013364455931, N.º de arancel aduanero (EU): 85363090, Peso bruto: 598.33 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente de choque de rayo (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corriente de choque de rayo (10/350) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certificación	KEMA
Contactos FM / forma de contacto	Contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Protección energéticamente coordinada al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente de choque de rayo (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energía específica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ω
Corriente de choque de rayo (10/350) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Energía específica [L-N]/[N-PE] (W/R)	156,25 kJ/Ω / 2,50 MJ/Ω
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de corriente consecutiva [L-N]/[N-PE] (I_fi )	25 kA_eff/ 100 A_eff
Limitación de la corriente consecutiva / Selectividad	Sin disparo de fusible de 35 A gG hasta 25 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 25 kA_eff	250 A gG
Tensión TOV [L-N] (U_T) – Característica	440 V / 120 min – soportado
Tensión TOV [N-PE] (U_T) – Característica	1200 V / 200 ms – soportado
Prueba de tensión adicional con: 485 V AC / 50 Hz para 24 h	Resistencia
Energía de paso con un S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
sección de conexión (L1, L2, L3, N, PE, 9) (Mín.)	10 mm²rígido / flexible
sección de conexión (L1, L2, L3, N, PE, 9) (Máx.)	35 mm²flexible / 25 mm²hilos finos
montaje sobre	Carril DIN de 35 mm según EN 60715
Material de la envolvente	Termoplástico, rojo, UL 94 V-0
Lugar de instalación	Espacio interior
Clase de protección	IP 20

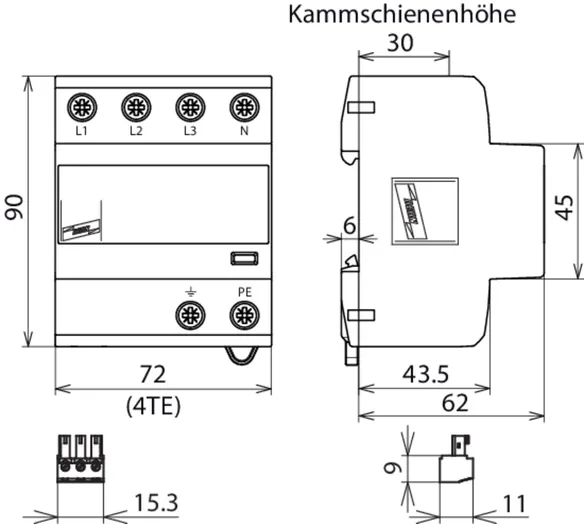

Medidas de montaje	4 mód(s)., DIN 43880
Certificación	KEMA
Contactos FM / forma de contacto	Contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible

Se ha añadido el artículo 900352 a favoritos.

Ir a favoritos

El artículo 900352 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

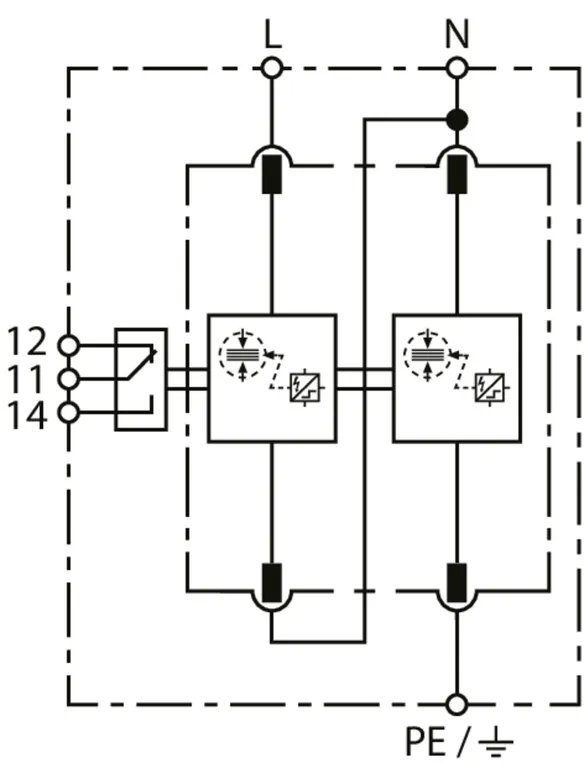

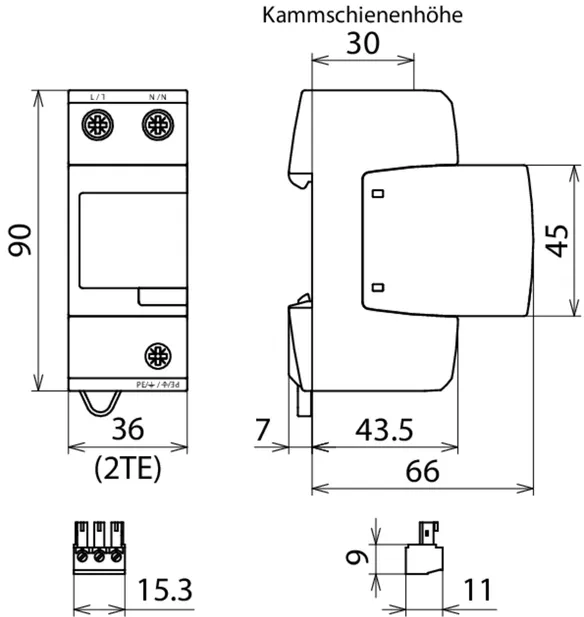

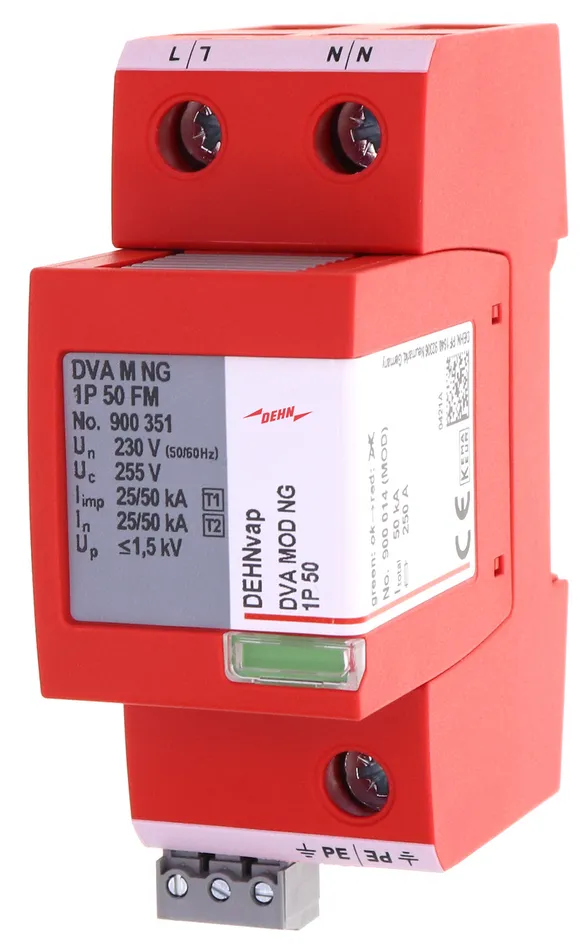

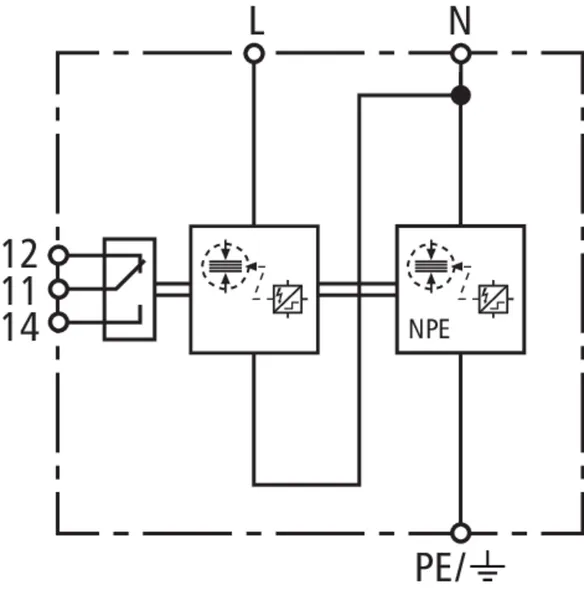

DVA M NG 1P 50 FM

1 Producto

N.º art. 900351 DVA M NG 1P 50 FM

GTIN 4013364455948, N.º de arancel aduanero (EU): 85363090, Peso bruto: 320.37 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente de choque de rayo (10/350) [L+N-PE] (I_total )	50 kA
Corriente de choque de rayo (10/350) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 50 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Certificación	KEMA
Contactos FM / forma de contacto	Contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Protección energéticamente coordinada al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente de choque de rayo (10/350) [L+N-PE] (I_total )	50 kA
Energía específica [L+N-PE] (W/R)	625,00 kJ/Ω
Corriente de choque de rayo (10/350) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Energía específica [L-N]/[N-PE] (W/R)	156,25 / 625,00 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 50 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de corriente consecutiva [L-N]/[N-PE] (I_fi )	25 kA_eff/ 100 A_eff
Limitación de la corriente consecutiva / Selectividad	Sin disparo de fusible de 35 A gG hasta 25 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 25 kA_eff	250 A gG
Tensión TOV [L-N] (U_T) – Característica	440 V / 120 min – soportado
Tensión TOV [N-PE] (U_T) – Característica	1200 V / 200 ms – soportado
Energía de paso con un S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de estado operativo/defectuoso	verde / rojo
Número de puertos	1
sección de conexión (L, N, PE, 9) (Mín.)	10 mm²rígido / flexible
sección de conexión (L, N, PE, 9) (Máx.)	35 mm²flexible / 25 mm²hilos finos
montaje sobre	Carril DIN de 35 mm según EN 60715
Material de la envolvente	Termoplástico, rojo, UL 94 V-0
Lugar de instalación	Espacio interior
Clase de protección	IP 20

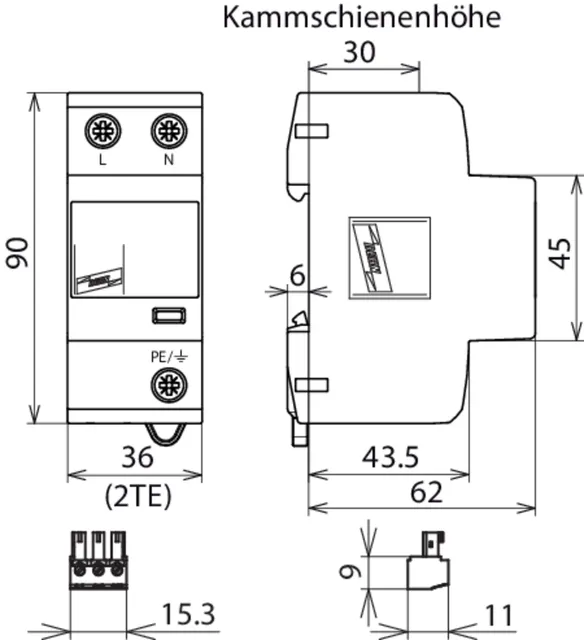

Medidas de montaje	2 mód(s)., DIN 43880
Certificación	KEMA
Contactos FM / forma de contacto	Contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible

Se ha añadido el artículo 900351 a favoritos.

Ir a favoritos

El artículo 900351 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

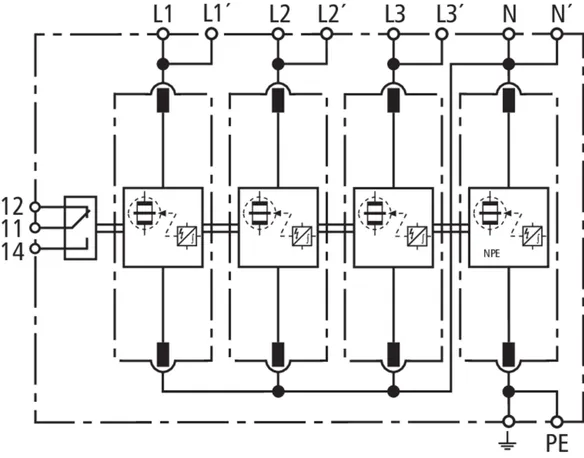

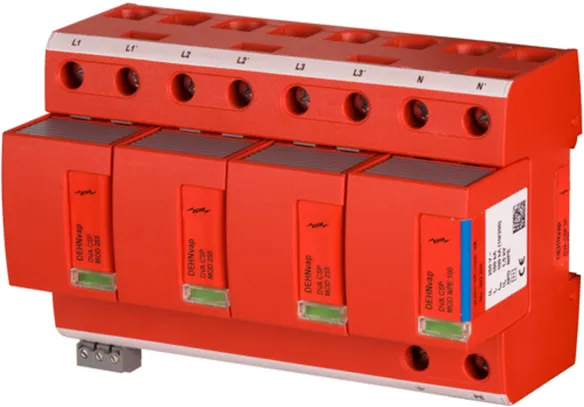

DVA CSP 3P 100 FM

1 Producto

N.º art. 900360 DVA CSP 3P 100 FM

GTIN 4013364111332, N.º de arancel aduanero (EU): 85363090, Peso bruto: 1.34 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC [L-N]/[N-PE] (U_C )	264 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Corriente de choque de rayo (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corriente de choque de rayo (10/350) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Corriente nominal de descarga (8/20) (I_n )	25 / 100 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Certificación	KEMA
Contactos FM / forma de contacto	Contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Protección energéticamente coordinada al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N]/[N-PE] (U_C )	264 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_{C (N-PE)} )	255 V (50 / 60 Hz)
Corriente de choque de rayo (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energía específica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ω
Corriente de choque de rayo (10/350) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Energía específica [L-N]/[N-PE] (W/R)	156,25 kJ/Ω / 2,50 MJ/Ω
Corriente nominal de descarga (8/20) (I_n )	25 / 100 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Capacidad de apagado de corriente consecutiva [L-N]/[N-PE] (I_fi )	25 kA_eff/ 100 A_eff
Limitación de la corriente consecutiva / Selectividad	Sin disparo de fusible de 20 A gG hasta 25 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 25 kA_eff	315 A gG
Fusible previo máximo (L) hasta I_K> 25 kA_eff	200 A gG
Fusible previo máximo (L-L')	125 A gG
Tensión TOV [L-N] (U_T) – Característica	440 V / 120 min – soportado
Tensión TOV [N-PE] (U_T) – Característica	1200 V / 200 ms – soportado
Prueba de tensión adicional con: 485 V AC / 50 Hz para 24 h	Resistencia
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C...+80 °C / -40 °C...+60 °C
Indicación de estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (Mín.)	10 mm² rígido / flexible
sección de conexión (L1, L2, L3, N, PE) (Máx.)	50 mm²flexible / 35 mm²hilos finos
sección de conexión (L1', L2', L3', N', 9) (Máx.)	35 mm²flexible / 25 mm²hilos finos
montaje sobre	Carril DIN de 35 mm según EN 60715
Material de la envolvente	Termoplástico, rojo, UL 94 V-0
Lugar de instalación	Espacio interior
Clase de protección	IP 20

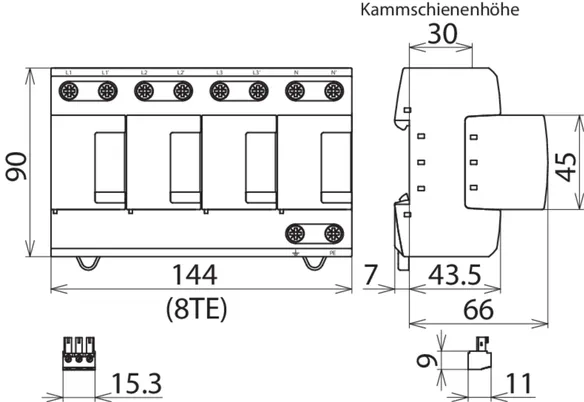

Medidas de montaje	8 mód(s)., DIN 43880
Certificación	KEMA
Contactos FM / forma de contacto	Contacto conmutado
Potencia de conmutación AC	250 V/0,5 A
Potencia de conmutación DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible

Se ha añadido el artículo 900360 a favoritos.

Ir a favoritos

El artículo 900360 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

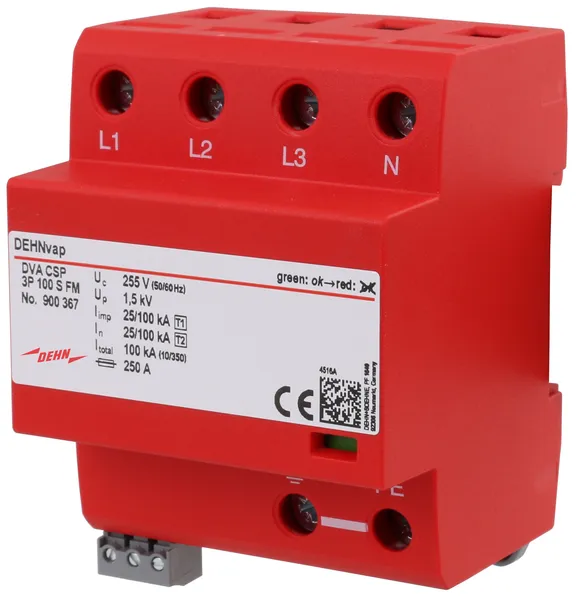

DVA CSP 3P 100 S FM

1 Producto

N.º art. 900367 DVA CSP 3P 100 S FM

GTIN 4013364322288, N.º de arancel aduanero (EU): 85363090, Peso bruto: 529.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente de choque de rayo (10/350) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Corriente nominal de descarga (8/20) (I_n )	25 / 100 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Certificación	KEMA
Contactos FM / forma de contacto	Contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Protección energéticamente coordinada al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente de choque de rayo (10/350) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Energía específica [L-N]/[N-PE] (W/R)	156,25 kJ/Ω / 2,50 MJ/Ω
Corriente nominal de descarga (8/20) (I_n )	25 / 100 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Capacidad de apagado de corriente consecutiva [L-N]/[N-PE] (I_fi )	25 kA_eff/ 100 A_eff
Limitación de la corriente consecutiva / Selectividad	Sin disparo de fusible de 35 A gG hasta 25 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 25 kA_eff	250 A gG
Tensión TOV [L-N] (U_T) – Característica	440 V / 120 min – soportado
Tensión TOV [N-PE] (U_T) – Característica	1200 V / 200 ms – soportado
Prueba de tensión adicional con: 485 V AC / 50 Hz para 24 h	Resistencia
Energía de paso con un S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Característica con U = 320 V e I_SCCR = 13,5 kA con fusible de 63 A gG	Resistencia
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C...+80 °C
Indicación de estado operativo/defectuoso	verde / rojo
Número de puertos	1
Sección de conexión (L1, L2, L3, N, PE, 9) (Mín.)	1,5 mm² rígido / flexible
sección de conexión (L1, L2, L3, N, PE, 9) (Máx.)	35 mm²flexible / 25 mm²hilos finos
montaje sobre	Carril DIN de 35 mm según EN 60715
Material de la envolvente	Termoplástico, rojo, UL 94 V-0
Lugar de instalación	Espacio interior
Clase de protección	IP 20
Medidas de montaje	4 mód(s)., DIN 43880
Certificación	KEMA
Contactos FM / forma de contacto	Contacto conmutado
Potencia de conmutación AC	250 V/0,5 A
Potencia de conmutación DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible

Se ha añadido el artículo 900367 a favoritos.

Ir a favoritos

El artículo 900367 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

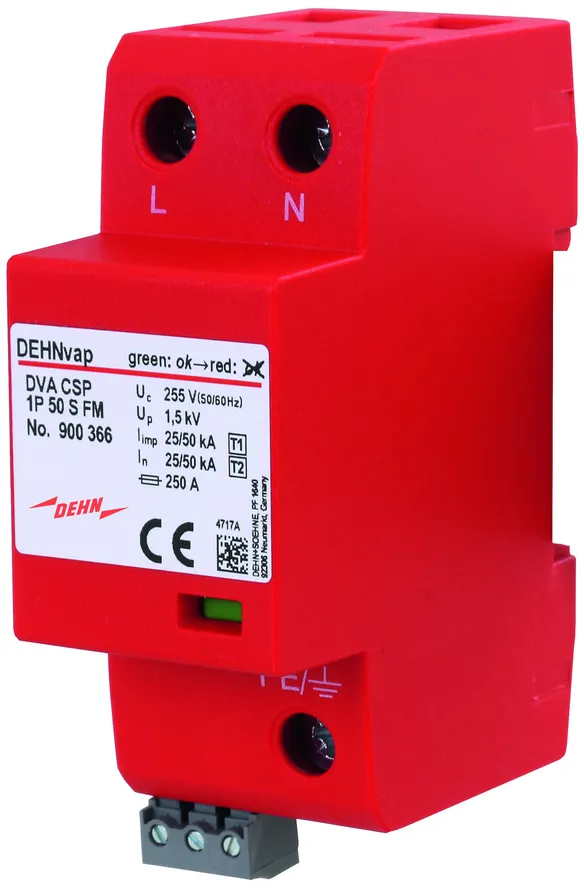

DVA CSP 1P 50 S FM

1 Producto

N.º art. 900366 DVA CSP 1P 50 S FM

GTIN 4013364374669, N.º de arancel aduanero (EU): 85363090, Peso bruto: 265.52 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Archivos CAD

Certificados

Datos técnicos

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente de choque de rayo (10/350) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Corriente nominal de descarga (8/20) (I_n )	25 / 50 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Certificación	KEMA
Contactos FM / forma de contacto	Contacto conmutado

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Protección energéticamente coordinada al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Corriente de choque de rayo (10/350) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Energía específica [L-N]/[N-PE] (W/R)	156,25 kJ/Ω / 625,00 kJ/Ω
Corriente nominal de descarga (8/20) (I_n )	25 / 50 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 kV / ≤ 1,5 kV
Capacidad de apagado de corriente consecutiva [L-N]/[N-PE] (I_fi )	25 kA_eff/ 100 A_eff
Limitación de la corriente consecutiva / Selectividad	Sin disparo de fusible de 35 A gG hasta 25 kA_eff (prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 25 kA_eff	250 A gG
Tensión TOV [L-N] (U_T) – Característica	440 V / 120 min – soportado
Tensión TOV [N-PE] (U_T) – Característica	1200 V / 200 ms – soportado
Prueba de tensión adicional con: 485 V AC / 50 Hz para 24 h	Resistencia
Energía de paso con un S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Característica con U = 320 V e I_SCCR = 13,5 kA con fusible de 63 A gG	Resistencia
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C...+80 °C
Indicación de estado operativo/defectuoso	verde / rojo
Número de puertos	1
sección de conexión (L, N, PE, 9) (Mín.)	1,5 mm² rígido / flexible
sección de conexión (L, N, PE, 9) (Máx.)	35 mm²flexible / 25 mm²hilos finos
montaje sobre	Carril DIN de 35 mm según EN 60715
Material de la envolvente	Termoplástico, rojo, UL 94 V-0
Lugar de instalación	Espacio interior
Clase de protección	IP 20
Medidas de montaje	2 mód(s)., DIN 43880
Certificación	KEMA
Contactos FM / forma de contacto	Contacto conmutado
Potencia de conmutación AC	250 V/0,5 A
Potencia de conmutación DC	250 V/0,1 A; 125 V/0,2 A; 75 V/0,5 A
Sección de conexión para bornas FM	máx. 1,5 mm²rígido / flexible

Se ha añadido el artículo 900366 a favoritos.

Ir a favoritos

El artículo 900366 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Results for products (0)

Results for content (0)

DEHNvap

DVA M NG 3P 100 FM

N.º art. 900352 DVA M NG 3P 100 FM

Se ha añadido el artículo 900352 a favoritos.

El artículo 900352 ha sido añadido a la cesta de compra.

DVA M NG 1P 50 FM

N.º art. 900351 DVA M NG 1P 50 FM

Se ha añadido el artículo 900351 a favoritos.

El artículo 900351 ha sido añadido a la cesta de compra.

DVA CSP 3P 100 FM

N.º art. 900360 DVA CSP 3P 100 FM

Se ha añadido el artículo 900360 a favoritos.

El artículo 900360 ha sido añadido a la cesta de compra.

DVA CSP 3P 100 S FM

N.º art. 900367 DVA CSP 3P 100 S FM

Se ha añadido el artículo 900367 a favoritos.

El artículo 900367 ha sido añadido a la cesta de compra.

DVA CSP 1P 50 S FM

N.º art. 900366 DVA CSP 1P 50 S FM

Se ha añadido el artículo 900366 a favoritos.

El artículo 900366 ha sido añadido a la cesta de compra.

DEHNvap

DVA M NG 3P 100 FM

N.º art. 900352 DVA M NG 3P 100 FM

Debe estar registrado para descargar 900352.stp.

Debe estar registrado para descargar 900352.igs.

Debe estar registrado para descargar 900352.jt.

Debe estar registrado para descargar 900352.dwg.

Debe estar registrado para descargar 900352m_D.dxf.

Debe estar registrado para descargar DEHN.900352.edz.

Se ha añadido el artículo 900352 a favoritos.

El artículo 900352 ha sido añadido a la cesta de compra.

DVA M NG 1P 50 FM

N.º art. 900351 DVA M NG 1P 50 FM

Debe estar registrado para descargar 900351.stp.

Debe estar registrado para descargar 900351.igs.

Debe estar registrado para descargar 900351.jt.

Debe estar registrado para descargar 900351.dwg.

Debe estar registrado para descargar 900351m_D.dxf.

Debe estar registrado para descargar DEHN.900351.edz.

Se ha añadido el artículo 900351 a favoritos.

El artículo 900351 ha sido añadido a la cesta de compra.

DVA CSP 3P 100 FM

N.º art. 900360 DVA CSP 3P 100 FM

Debe estar registrado para descargar 900360.stp.

Debe estar registrado para descargar 900360.igs.

Debe estar registrado para descargar 900360.jt.

Debe estar registrado para descargar 900360.dwg.

Debe estar registrado para descargar 900360.dxf.

Se ha añadido el artículo 900360 a favoritos.

El artículo 900360 ha sido añadido a la cesta de compra.

DVA CSP 3P 100 S FM

N.º art. 900367 DVA CSP 3P 100 S FM

Debe estar registrado para descargar 900367.stp.

Debe estar registrado para descargar 900367.igs.

Debe estar registrado para descargar 900367.jt.

Debe estar registrado para descargar 900367.dwg.

Debe estar registrado para descargar 900367.dxf.

Se ha añadido el artículo 900367 a favoritos.

El artículo 900367 ha sido añadido a la cesta de compra.

DVA CSP 1P 50 S FM

N.º art. 900366 DVA CSP 1P 50 S FM

Debe estar registrado para descargar 900366.stp.

Debe estar registrado para descargar 900366.igs.

Debe estar registrado para descargar 900366.jt.

Debe estar registrado para descargar 900366.dwg.

Debe estar registrado para descargar 900367.dxf.

Se ha añadido el artículo 900366 a favoritos.

El artículo 900366 ha sido añadido a la cesta de compra.
