Mástil telescópico captador de protección contra rayos en zócalo o en cimentación de hormigón

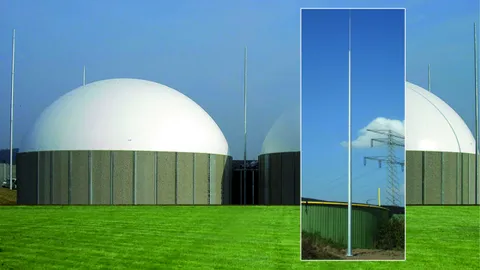

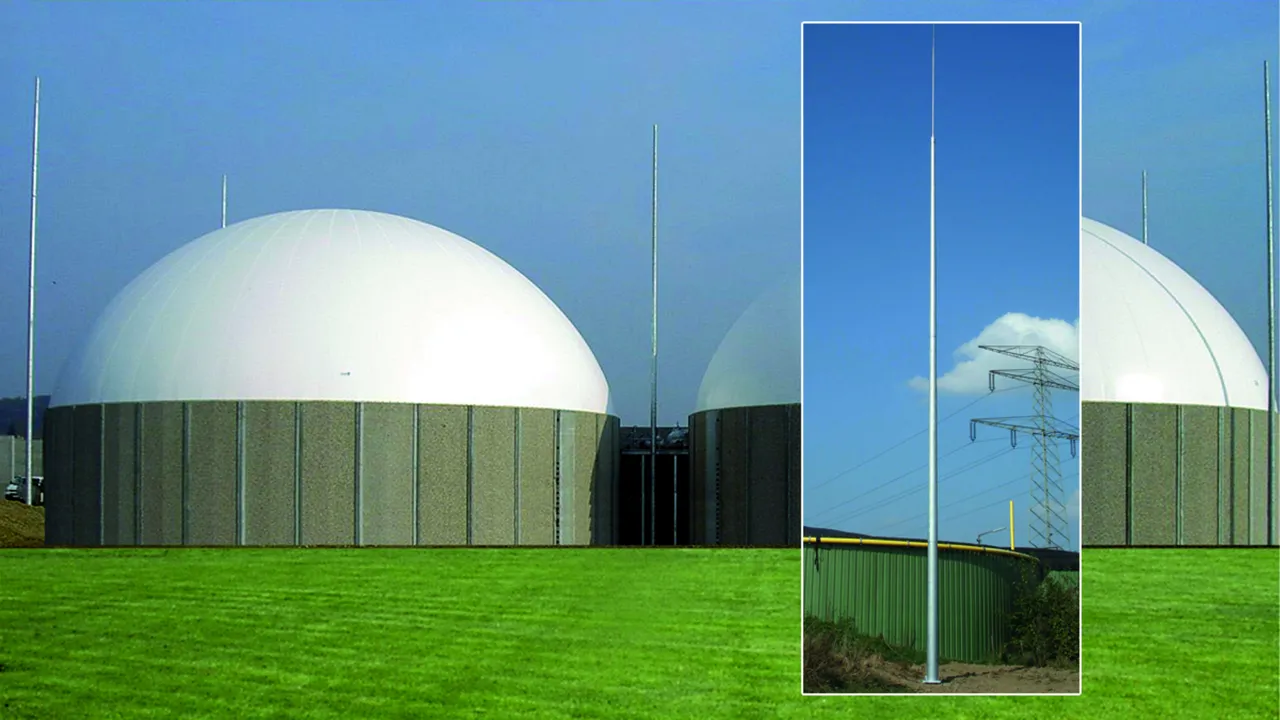

Mástil captador para la protección contra el impacto directo de rayo, por ejemplo, en instalaciones de biogás, sistemas fotovoltaicos en espacios abiertos, instalaciones Ex y almacenes de munición.Los mástiles se montan con un zócalo de hormigón (elemento prefabricado) o en cimientos de hormigón realizados in situ con forjado de anclaje (deben pedirse por separado).Encontrará información más detallada sobre el sistema de anclaje, la cimentación y el montaje en las instrucciones de montaje n.º 1729.Con este sistema de mástil captador, se pueden incorporar instalaciones / áreas enteras al área protegida contra impactos de rayo (zona de protección contra rayos 0B) sin tener que erigir elementos captadores horizontales (tendido de cables superiores). Debe respetarse la distancia de separación s según la norma DIN EN 62305-3 entre el mástil captador y el objeto que se desea proteger. Los mástiles captadores están dimensionados según el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).Ventajas del sistema de mástiles captadores:
  • Los movimientos de tierra pueden completarse plenamente con antelación
  • Montaje en un zócalo de hormigón (elemento prefabricado) con un esfuerzo reducido e in situ, o bien
  • Como alternativa, montaje en cimientos de hormigón in situ con forjado de anclaje (en la programación y el montaje, se debe tener en cuenta el tiempo de fraguado del hormigón).
  • Diseño con placa de montaje para un montaje rápido
  • Ajuste fácil con pernos roscados M24
  • Especificaciones de montaje detalladas
  • Estática verificable (previa solicitud)
Componentes:
  • Varilla captadora de St/tZn Ø42 / 25 / 15 mm en longitud de 2400 o 5400 mm con rosca M20 y contratuerca
  • Elementos de mástil cónicos
  • Placa de montaje con brida de conexión de tierra con taladro de Ø12 mm (para conductor redondo de Ø10 mm, por ejemplo, con conector KS ref. 301 019)
Longitud de transporte máxima 6 m.

Mástil telescópico captador de protección contra rayos en zócalo o en cimentación de hormigón

5 Productos

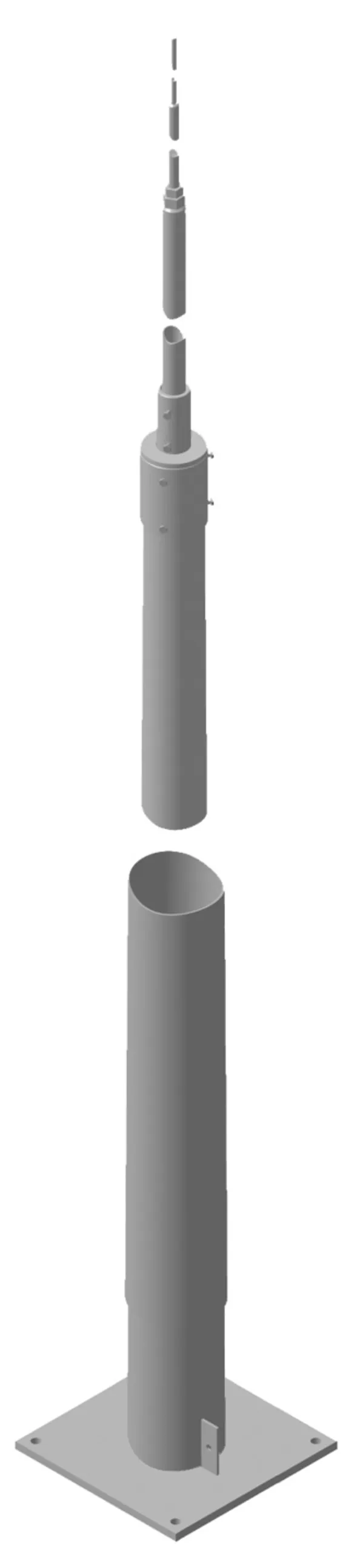

N.º art. 103013 TBM 13.35M FP400 STTZN

GTIN 4013364129818, N.º de arancel aduanero (EU): 85389099, Peso bruto: 228.00 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Mástil telescópico captador de protección contra rayos con zócalo de hormigón o cimientos de hormigón, altura 13,38 m
Mástil telescópico captador de protección contra rayos con zócalo de hormigón o cimientos de hormigón
Mástil captador para la protección de instalaciones contra el impacto directo de rayo
El mástil se monta con un zócalo de hormigón (elemento prefabricado)
o en cimientos de hormigón realizados in situ con forjado de anclaje
Las dimensiones del mástil se realizan según el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
para una máx. velocidad de rachas de viento de 194 km/h con
cimientos de hormigón y 143 km/h con zócalo de hormigón.
Sistema de anclaje con elementos de mástil cónicos
Incluye una placa de montaje con brida de conexión para conexión de tierra
Taladro Ø 12 mm (para conductor redondo de Ø10 mm, por ejemplo, con conector KS ref. 301 019)
Material: St/tZn
Altura sobre el suelo: 13380 mm
Partes del mástil captador: 2
Tamaño del zócalo para montaje: 400 x 400 mm
Versión del zócalo para montaje: 4x Ø27 mm para 4x M24 (300 x 300 mm)
Dimensiones de la cimentación de hormigón in situ: 1400 x 1400 x 900 mm
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: TBM 13.35M FP400 STTZN
art. no.: 103013
o equivalente

Certificados



Datos técnicos

Material St/tZn
Altura sobre el suelo (l1) 13380 mm
Partes del mástil captador 2
Máx. velocidad de rachas de viento con cimientos de hormigón 194 km/h
Máx. velocidad de rachas de viento con zócalo de hormigón 143 km/h
Tamaño del zócalo para montaje 400 x 400 mm
Versión del zócalo para montaje 4x Ø27 mm para 4x M24 (300 x 300 mm)
Dimensiones de la cimentación de hormigón in situ (l x a x h) 1400 x 1400 x 900 mm
Norma EN 62561-(1+2)

Se ha añadido el artículo 103013 a favoritos.

Ir a favoritos

El artículo 103013 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 103016 TBM 16.35M FP400 STTZN

GTIN 4013364129825, N.º de arancel aduanero (EU): 85389099, Peso bruto: 230.00 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Mástil telescópico captador de protección contra rayos con zócalo de hormigón o cimientos de hormigón, altura 16,38 m
Mástil telescópico captador de protección contra rayos con zócalo de hormigón o cimientos de hormigón
Mástil captador para la protección de instalaciones contra el impacto directo de rayo
El mástil se monta con un zócalo de hormigón (elemento prefabricado)
o en cimientos de hormigón realizados in situ con forjado de anclaje
Las dimensiones del mástil se realizan según el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
para una máx. velocidad de rachas de viento de 135 km/h con
cimientos de hormigón y 135 km/h con zócalo de hormigón.
Sistema de anclaje con elementos de mástil cónicos
Incluye una placa de montaje con brida de conexión para conexión de tierra
Taladro Ø 12 mm (para conductor redondo de Ø10 mm, por ejemplo, con conector KS ref. 301 019)
Material: St/tZn
Altura sobre el suelo: 16380 mm
Partes del mástil captador: 2
Tamaño del zócalo para montaje: 400 x 400 mm
Versión del zócalo para montaje: 4x Ø27 mm para 4x M24 (300 x 300 mm)
Dimensiones de la cimentación de hormigón in situ: 1400 x 1400 x 900 mm
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: TBM 16.35M FP400 STTZN
art. no.: 103016
o equivalente

Certificados



Datos técnicos

Material St/tZn
Altura sobre el suelo (l1) 16380 mm
Partes del mástil captador 2
Máx. velocidad de rachas de viento con cimientos de hormigón 135 km/h
Máx. velocidad de rachas de viento con zócalo de hormigón 135 km/h
Tamaño del zócalo para montaje 400 x 400 mm
Versión del zócalo para montaje 4x Ø27 mm para 4x M24 (300 x 300 mm)
Dimensiones de la cimentación de hormigón in situ (l x a x h) 1400 x 1400 x 900 mm
Norma EN 62561-(1+2)

Se ha añadido el artículo 103016 a favoritos.

Ir a favoritos

El artículo 103016 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

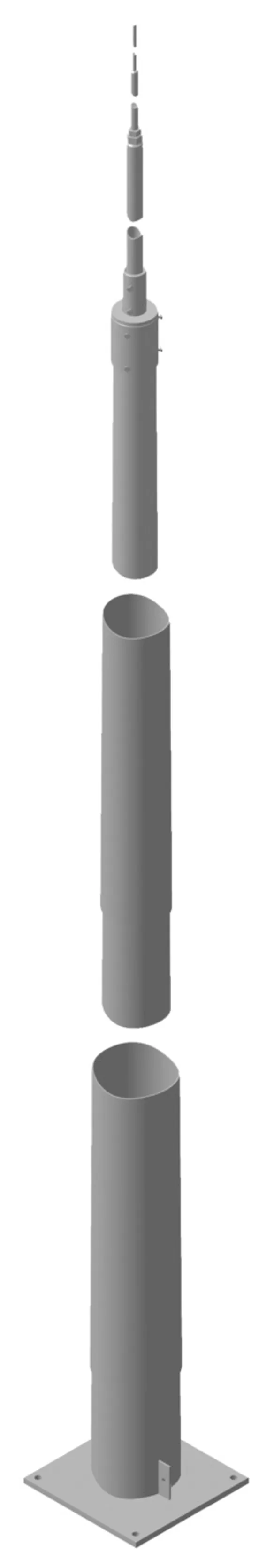

N.º art. 103019 TBM 19.35M FP565 STTZN

GTIN 4013364129832, N.º de arancel aduanero (EU): 85389099, Peso bruto: 310.00 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Mástil telescópico captador de protección contra rayos con zócalo de hormigón o cimientos de hormigón, altura 19,38 m
Mástil telescópico captador de protección contra rayos con zócalo de hormigón o cimientos de hormigón
Mástil captador para la protección de instalaciones contra el impacto directo de rayo
El mástil se monta con un zócalo de hormigón (elemento prefabricado)
o en cimientos de hormigón realizados in situ con forjado de anclaje
Las dimensiones del mástil se realizan según el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
para una máx. velocidad de rachas de viento de 131 km/h con
cimientos de hormigón y 107 km/h con zócalo de hormigón.
Sistema de anclaje con elementos de mástil cónicos
Incluye una placa de montaje con brida de conexión para conexión de tierra
Taladro Ø 12 mm (para conductor redondo de Ø10 mm, por ejemplo, con conector KS ref. 301 019)
Material: St/tZn
Altura sobre el suelo: 19380 mm
Partes del mástil captador: 3
Tamaño del zócalo para montaje: 400 x 400 mm
Versión del zócalo para montaje: 4x Ø27 mm para 4x M24 (300 x 300 mm)
Dimensiones de la cimentación de hormigón in situ: 1600 x 1600 x 900 mm
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: TBM 19.35M FP565 STTZN
art. no.: 103019
o equivalente

Certificados



Datos técnicos

Material St/tZn
Altura sobre el suelo (l1) 19380 mm
Partes del mástil captador 3
Máx. velocidad de rachas de viento con cimientos de hormigón 131 km/h
Máx. velocidad de rachas de viento con zócalo de hormigón 107 km/h
Tamaño del zócalo para montaje 400 x 400 mm
Versión del zócalo para montaje 4x Ø27 mm para 4x M24 (300 x 300 mm)
Dimensiones de la cimentación de hormigón in situ (l x a x h) 1600 x 1600 x 900 mm
Norma EN 62561-(1+2)

Se ha añadido el artículo 103019 a favoritos.

Ir a favoritos

El artículo 103019 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

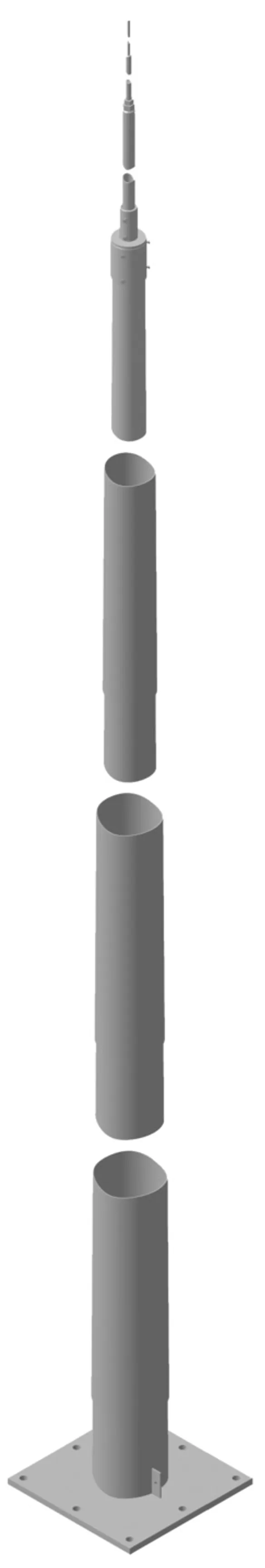

N.º art. 103022 TBM 22.35M FP565 STTZN

GTIN 4013364129849, N.º de arancel aduanero (EU): 85389099, Peso bruto: 452.00 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Mástil telescópico captador de protección contra rayos con zócalo de hormigón o cimientos de hormigón, altura 22,38 m
Mástil telescópico captador de protección contra rayos con zócalo de hormigón o cimientos de hormigón
Mástil captador para la protección de instalaciones contra el impacto directo de rayo
El mástil se monta con un zócalo de hormigón (elemento prefabricado)
o en cimientos de hormigón realizados in situ con forjado de anclaje
Las dimensiones del mástil se realizan según el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
para una máx. velocidad de rachas de viento de 129 km/h con
cimientos de hormigón y 129 km/h con zócalo de hormigón.
Sistema de anclaje con elementos de mástil cónicos
Incluye una placa de montaje con brida de conexión para conexión de tierra
Taladro Ø 12 mm (para conductor redondo de Ø10 mm, por ejemplo, con conector KS ref. 301 019)
Material: St/tZn
Altura sobre el suelo: 22380 mm
Partes del mástil captador: 4
Tamaño del zócalo para montaje: 565 x 565 mm
Versión del zócalo para montaje: 8x Ø27 mm para 8x M24 (490 x 490 mm)
Dimensiones de la cimentación de hormigón in situ: 1800 x 1800 x 900 mm
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: TBM 22.35M FP565 STTZN
art. no.: 103022
o equivalente

Certificados



Datos técnicos

Material St/tZn
Altura sobre el suelo (l1) 22380 mm
Partes del mástil captador 4
Máx. velocidad de rachas de viento con cimientos de hormigón 129 km/h
Máx. velocidad de rachas de viento con zócalo de hormigón 129 km/h
Tamaño del zócalo para montaje 565 x 565 mm
Versión del zócalo para montaje 8x Ø27 mm para 8x M24 (490 x 490 mm)
Dimensiones de la cimentación de hormigón in situ (l x a x h) 1800 x 1800 x 900 mm
Norma EN 62561-(1+2)

Se ha añadido el artículo 103022 a favoritos.

Ir a favoritos

El artículo 103022 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

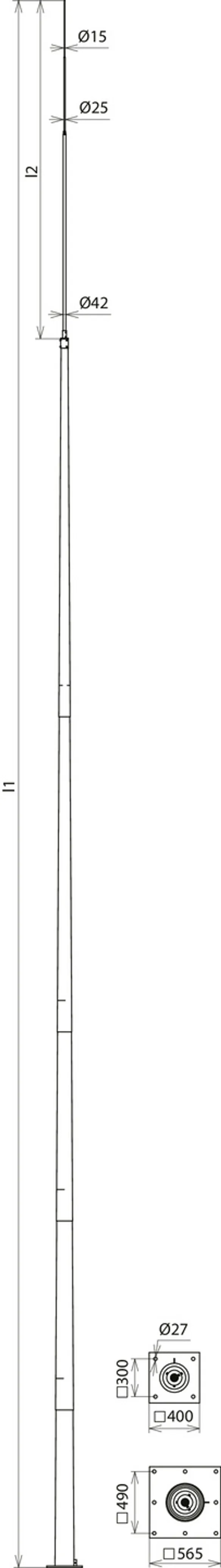

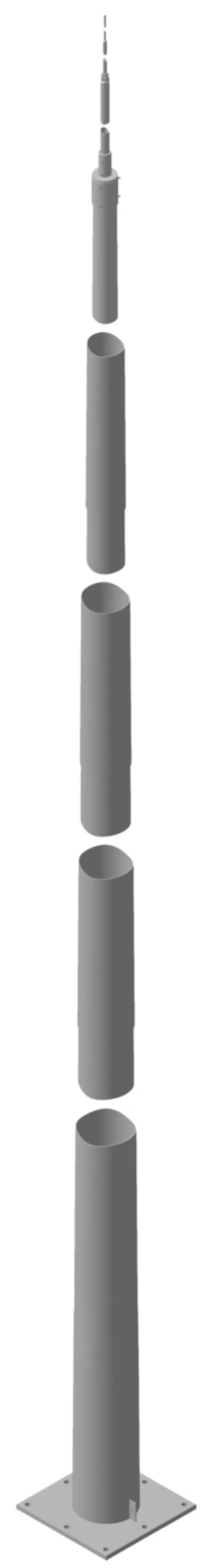

N.º art. 103025 TBM 24.85M FP565 STTZN

GTIN 4013364129856, N.º de arancel aduanero (EU): 85389099, Peso bruto: 550.00 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Mástil telescópico captador de protección contra rayos con zócalo de hormigón o cimientos de hormigón, altura 24,88 m
Mástil telescópico captador de protección contra rayos con zócalo de hormigón o cimientos de hormigón
Mástil captador para la protección de instalaciones contra el impacto directo de rayo
El mástil se monta con un zócalo de hormigón (elemento prefabricado)
o en cimientos de hormigón realizados in situ con forjado de anclaje
Las dimensiones del mástil se realizan según el Eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
para una máx. velocidad de rachas de viento de 127 km/h con
cimientos de hormigón y 127 km/h con zócalo de hormigón.
Sistema de anclaje con elementos de mástil cónicos
Incluye una placa de montaje con brida de conexión para conexión de tierra
Taladro Ø 12 mm (para conductor redondo de Ø10 mm, por ejemplo, con conector KS ref. 301 019)
Material: St/tZn
Altura sobre el suelo: 24880 mm
Partes del mástil captador: 5
Tamaño del zócalo para montaje: 565 x 565 mm
Versión del zócalo para montaje: 8x Ø27 mm para 8x M24 (490 x 490 mm)
Dimensiones de la cimentación de hormigón in situ: 2000 x 2000 x 900 mm
Norma: EN 62561-(1+2)

Producto DEHN
Tipo: TBM 24.85M FP565 STTZN
art. no.: 103025
o equivalente

Certificados



Datos técnicos

Material St/tZn
Altura sobre el suelo (l1) 24880 mm
Partes del mástil captador 5
Máx. velocidad de rachas de viento con cimientos de hormigón 127 km/h
Máx. velocidad de rachas de viento con zócalo de hormigón 127 km/h
Tamaño del zócalo para montaje 565 x 565 mm
Versión del zócalo para montaje 8x Ø27 mm para 8x M24 (490 x 490 mm)
Dimensiones de la cimentación de hormigón in situ (l x a x h) 2000 x 2000 x 900 mm
Norma EN 62561-(1+2)
