Connecting Clamps for Foundation Earth Electrodes and Reinforcements

For connecting round and flat conductors in the concrete foundation or reinforcing steel meshes and reinforcements with round and flat conductors.

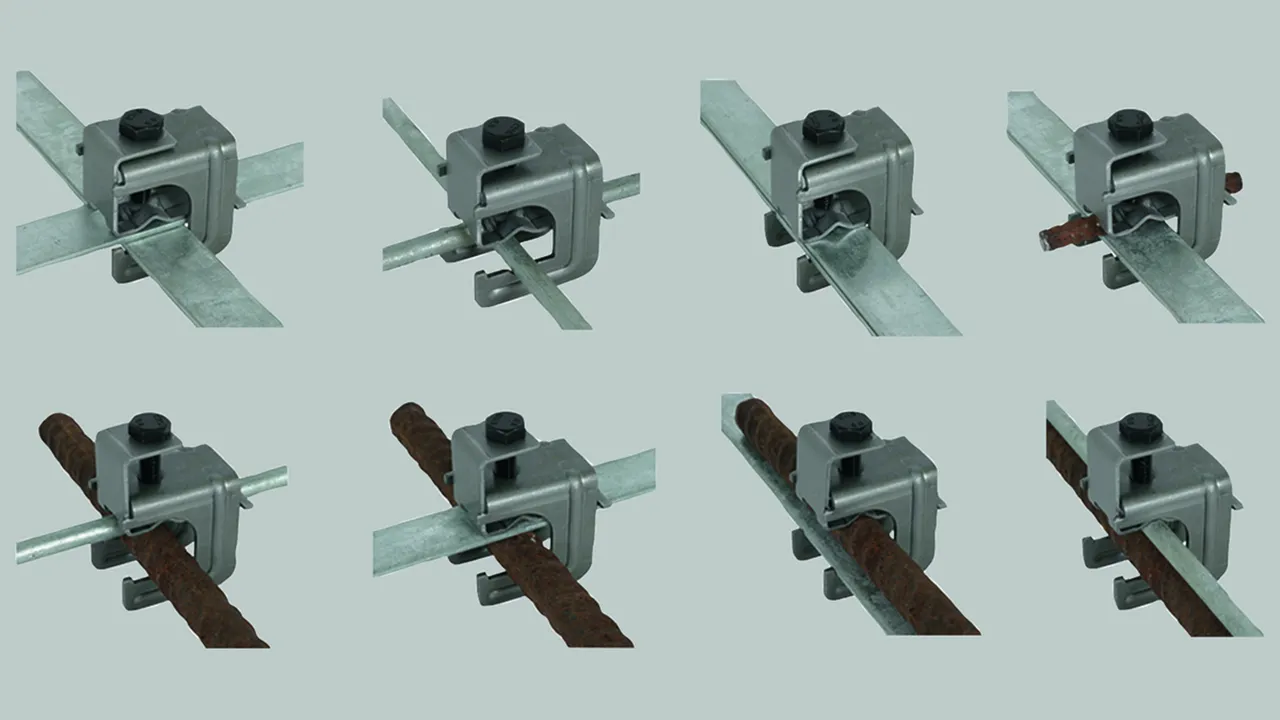

Arrangement:
(II) = parallel
(+) = cross

Connecting clamp with thrust bracket

For T, cross and parallel connections.

2 Productos

N.º art. 308031 VK DB 6.20 8.10 FL30 BSB STBL

GTIN 4013364136571, N.º de arancel aduanero (EU): 85359000, Peso bruto: 239.60 g, Empaquetado: 25.00 pc(s)

Figuras

Más información

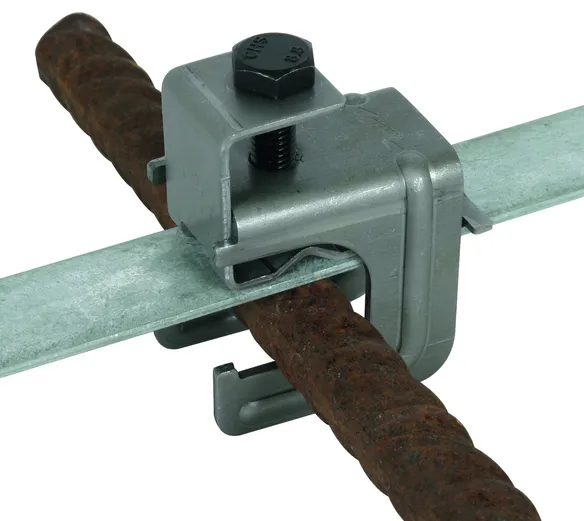

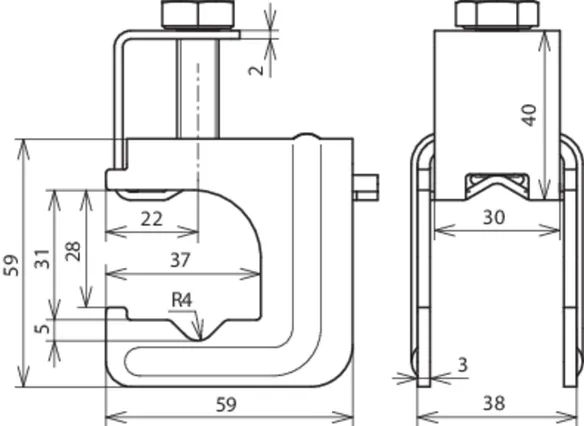

Connecting clamp with thrust bracket, St/bare
Connecting clamp with thrust bracket for connecting round and flat conductors in the concrete
foundation or reinforcing steel meshes and reinforcements with
round and flat conductors
For T, cross and parallel connections
Material: St/bare
Clamping range Rd / Rd: (+/II) 6-20 / 8-10 mm
Clamping range Rd / Fl: (+/II) 6-20 / 30 x 3-4 mm
Clamping range Fl / Fl: (+/II) 30 x 3-4 / 30 x 3-4 mm
Version: Without clamping ring
Standard: EN 62561-1

Brand: DEHN
Type: VK DB 6.20 8.10 FL30 BSB STBL
Part No.: 308031
or equivalent.

Certificados



Datos técnicos

Material St/bare
Clamping range Rd / Rd (+/II) 6-20 / 8-10 mm
Clamping range Rd / Fl (+/II) 6-20 / 30 x 3-4 mm
Clamping range Fl / Fl (+/II) 30 x 3-4 / 30 x 3-4 mm
Version Without clamping ring
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C) 8.4 kA
Standard EN 62561-1
*) For exact assignment see test certificate.

Se ha añadido el artículo 308031 a favoritos.

Ir a favoritos

El artículo 308031 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 308033 VK DB KR 6.20 8.10 FL30 BSB STBL

GTIN 4013364519978, N.º de arancel aduanero (EU): 85359000, Peso bruto: 240.40 g, Empaquetado: 1.00 pc(s)

Figuras

Más información

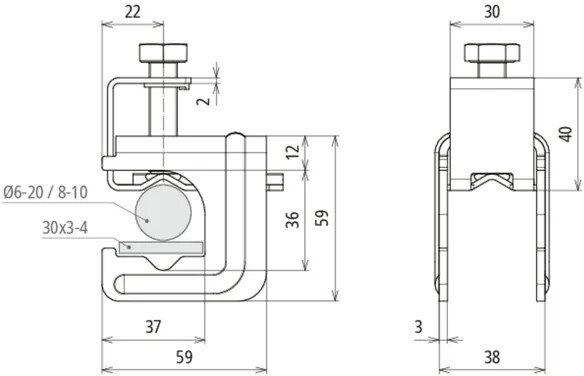

Connection clamp with thrust bracket, St/bare
Connection clamp with thrust bracket with clamping ring,
for connecting round and
flat conductors in the concrete foundation
or reinforcing steel mats and
reinforcements with round and flat conductors
for T, cross and parallel connections
Material: St/bare
Clamping range Rd / Rd: (+/II) 6-20 / 8-10 mm
Clamping range Rd / Fl: (+/II) 6-20 / 30 x 3-4 mm
Clamping range Fl / Fl: (+/II) 30 x 3-4 / 30 x 3-4 mm
Version: With clamping ring
Standard: EN 62561-1

Brand: DEHN
Type: VK DB KR 6.20 8.10 FL30 BSB STBL
Part No.: 308033
or equivalent.

Certificados



Datos técnicos

Material St/bare
Clamping range Rd / Rd (+/II) 6-20 / 8-10 mm
Clamping range Rd / Fl (+/II) 6-20 / 30 x 3-4 mm
Clamping range Fl / Fl (+/II) 30 x 3-4 / 30 x 3-4 mm
Version With clamping ring
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C) 8.4 kA
Standard EN 62561-1
*) For exact assignment see test certificate.

Se ha añadido el artículo 308033 a favoritos.

Ir a favoritos

El artículo 308033 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Connecting clamp MAXI with thrust bracket

For T, cross and parallel connections.

1 Producto

N.º art. 308036 VK DB 20.32 8.10 FL40 BSB STBL

GTIN 4013364136588, N.º de arancel aduanero (EU): 85359000, Peso bruto: 275.60 g, Empaquetado: 25.00 pc(s)

Figuras

Más información

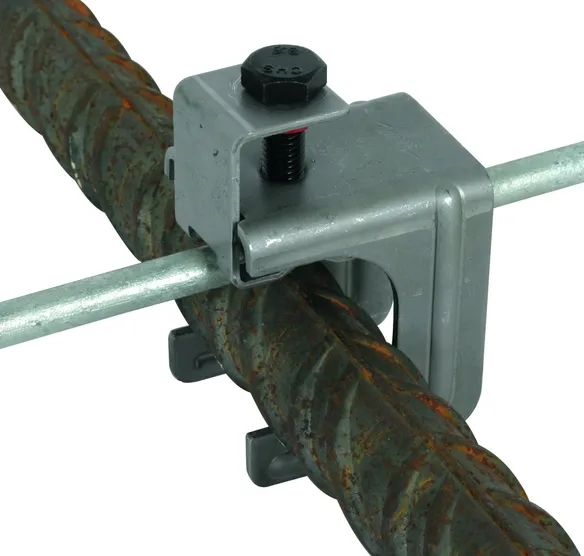

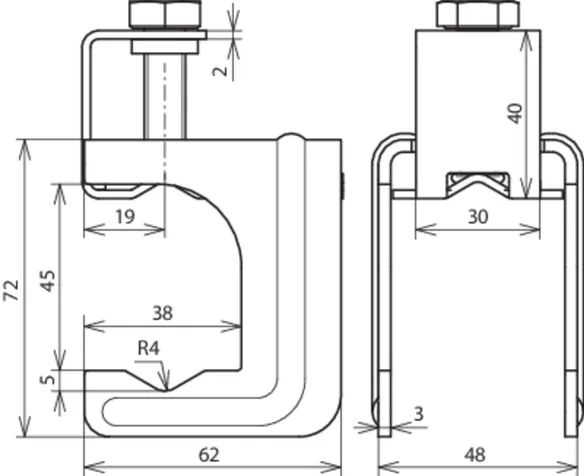

MAXI connecting clamp with thrust bracket, St/bare
Connecting clamp with thrust bracket for connecting round and flat conductors
in the concrete foundation or reinforcing steel meshes
and reinforcements with round and flat conductors
For T, cross and parallel connections
Material: St/bare
Clamping range Rd / Rd: (+/II) 20-32 / 8-10 mm
Clamping range Rd / Fl: (+/II) 20-32 / 40 x 4-5 mm
Version: With clamping ring
Standard: EN 62561-1

Brand: DEHN
Type: VK DB 20.32 8.10 FL40 BSB STBL
Part No.: 308036
or equivalent.

Certificados



Datos técnicos

Material St/bare
Clamping range Rd / Rd (+/II) 20-32 / 8-10 mm
Clamping range Rd / Fl (+/II) 20-32 / 40 x 4-5 mm
Version With clamping ring
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C) 14.0 kA
Standard EN 62561-1
*) For exact assignment see test certificate.

Se ha añadido el artículo 308036 a favoritos.

Ir a favoritos

El artículo 308036 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Connecting clamp without thrust bracket

For cross connections.

1 Producto

N.º art. 308032 VK 6.20 FL30 BSB STBL

GTIN 4013364152823, N.º de arancel aduanero (EU): 85359000, Peso bruto: 178.50 g, Empaquetado: 25.00 pc(s)

Figuras

Más información

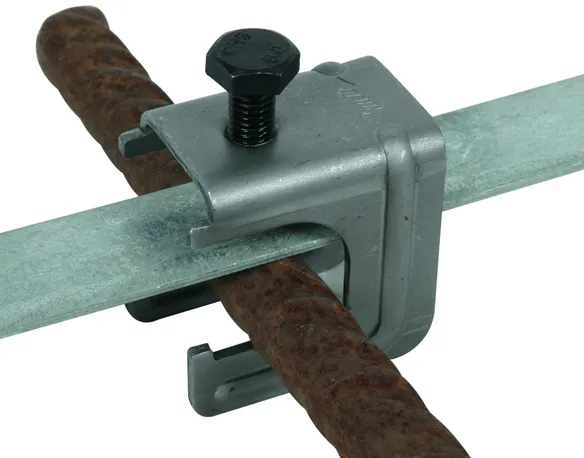

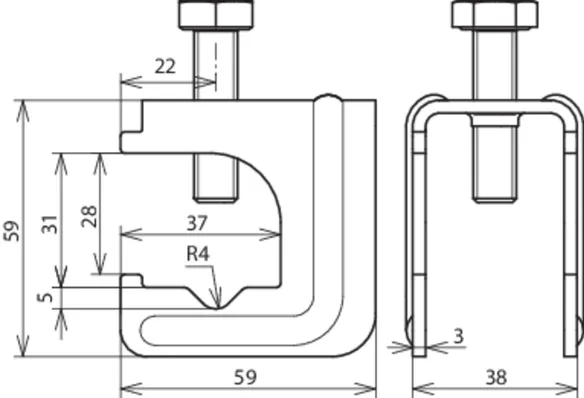

Connecting clamp without thrust bracket, St/bare
Connecting clamp for foundation earth electrodes
For connecting round and flat conductors in the concrete foundation
For cross connections, without having to insert the conductor

Material: St/bare
Clamping range Rd / Fl: (+) 6-20 / 30 x 3-4 mm
Clamping range Fl / Fl: (+/II) 30 x 3-4 / 30 x 3-4 mm
Standard: EN 62561-1

Brand: DEHN
Type: VK 6.20 FL30 BSB STBL
Part No.: 308032
or equivalent.

Certificados



Datos técnicos

Material St/bare
Clamping range Rd / Fl (+) 6-20 / 30 x 3-4 mm
Clamping range Fl / Fl (+/II) 30 x 3-4 / 30 x 3-4 mm
Short-circuit current (a.c. 50 Hz / d.c.) (1 s; ≤ 300 °C) 7.0 kA
Standard EN 62561-1
*) For exact assignment see test certificate.

Se ha añadido el artículo 308032 a favoritos.

Ir a favoritos

El artículo 308032 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Connecting clamp MAXI without thrust bracket

For cross connections.

1 Producto

N.º art. 308037 VK 20.32 FL40 BSB STBL

GTIN 4013364154704, N.º de arancel aduanero (EU): 85359000, Peso bruto: 218.00 g, Empaquetado: 25.00 pc(s)

Figuras

Más información

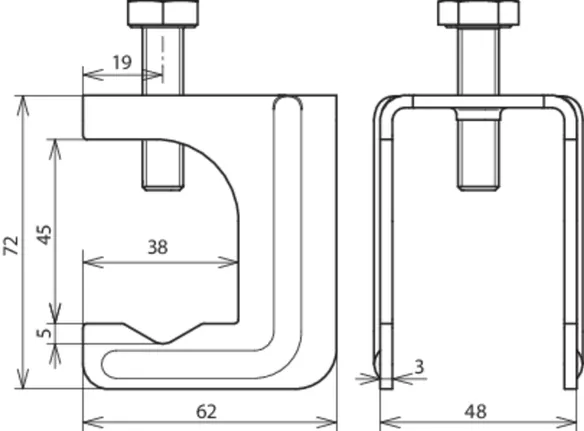

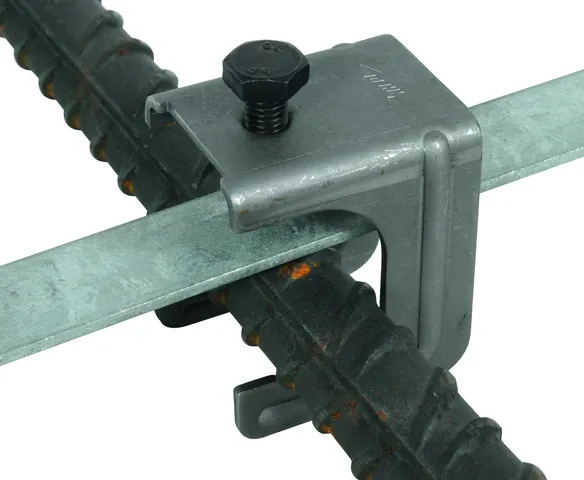

Connecting clamp MAXI without thrust bracket, St/bare
Connecting clamp for foundation earth electrodes
For connecting round and flat conductors in the concrete foundation
For cross connections, without having to insert the conductor

Material: St/bare
Clamping range Rd / Fl: (+) 20-32 / 30 x 3-40 x 5 mm
Standard: EN 62561-1

Brand: DEHN
Type: VK 20.32 FL40 BSB STBL
Part No.: 308037
or equivalent.

Certificados



Datos técnicos

Material St/bare
Clamping range Rd / Fl (+) 20-32 / 30 x 3-40 x 5 mm
Standard EN 62561-1
*) For exact assignment see test certificate.

Se ha añadido el artículo 308037 a favoritos.

Ir a favoritos

El artículo 308037 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
