End Pieces

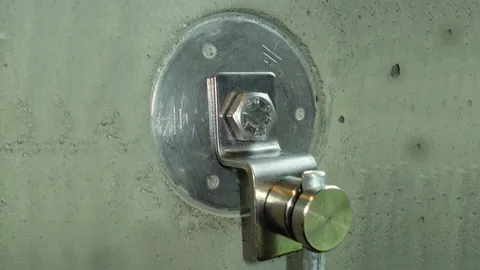

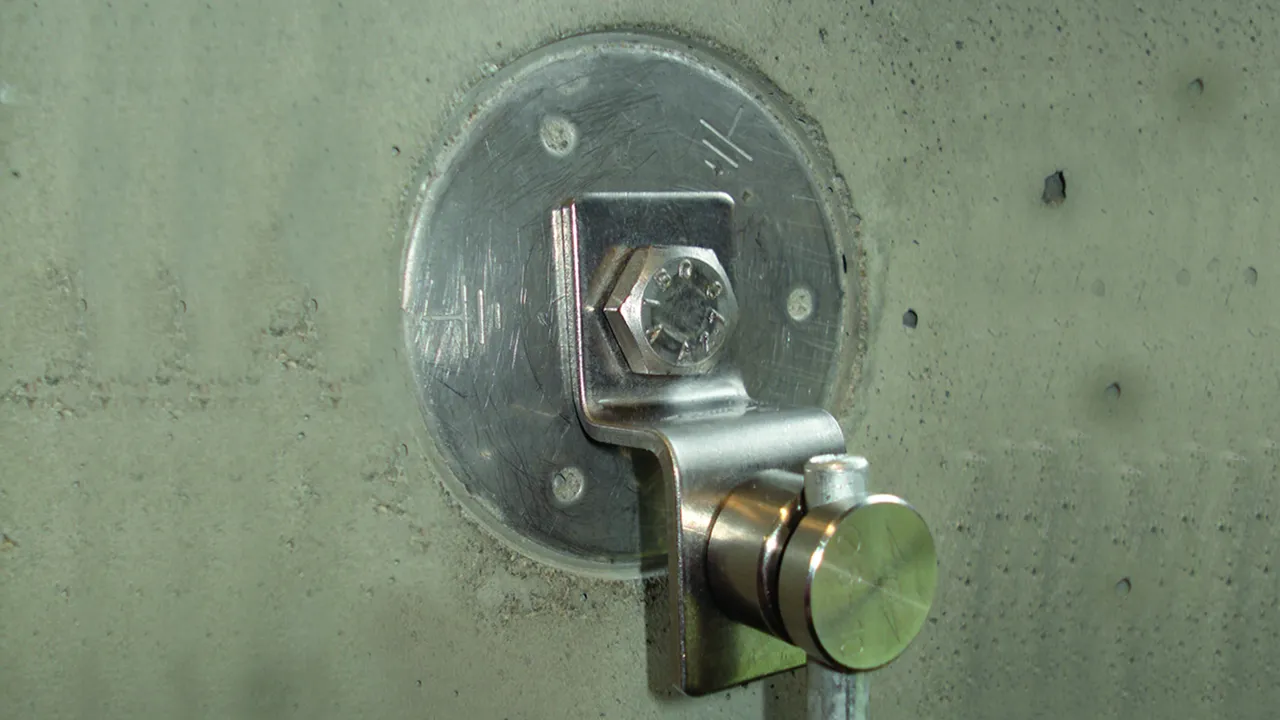

Screwed to the fixed earthing terminal to connect, e.g. an equipotential bonding bar or structural parts such as steel girders, etc.

Basic design

Universal use for M10 and M12 connections, e.g. at the fixed earthing terminal.

For connection of Rd, e.g. with KS connector (Part No. 301 019), or Fl with M10 or M12 screws and nuts.

1 Producto

N.º art. 390499 ES ZF 2XB18 V2A

GTIN 4013364127517, N.º de arancel aduanero (EU): 85359000, Peso bruto: 58.20 g, Empaquetado: 50.00 pc(s)

Predecesor

Figuras

Más información

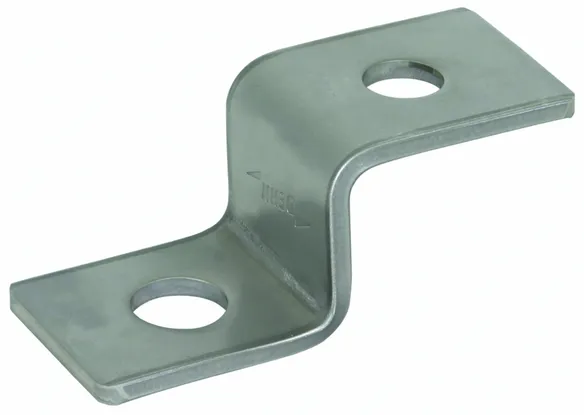

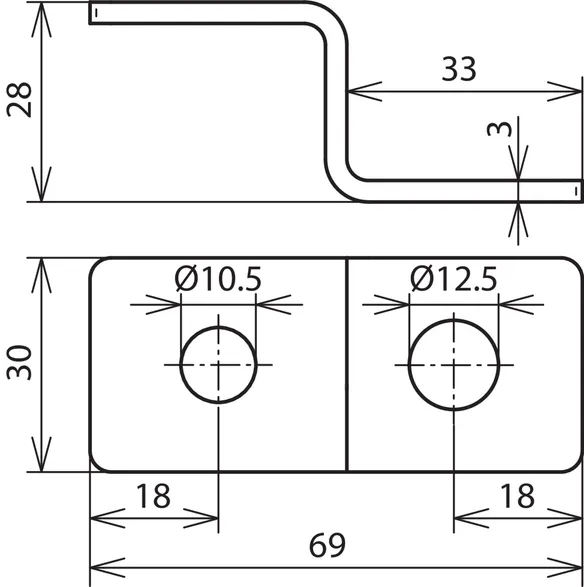

End piece, basic design, StSt
End pieces
for screwing on to the fixed earthing terminal
for connection to e.g. an equipotential bonding bar
for universal use with M10 and M12 connections
for connecting Rd, e.g. with KS connector (Part No. 301 019)
or Fl with M10 screws and nuts
Material: StSt
Hole Ø: 10.5 / 12.5 mm

Brand: DEHN
Type: ES ZF 2XB18 V2A
Part No.: 390499
or equivalent.

Certificados



Datos técnicos

Material StSt
Hole Ø 10.5 / 12.5 mm

Se ha añadido el artículo 390499 a favoritos.

Ir a favoritos

El artículo 390499 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Design with square holes

Dimensions 11x11 mm, for connecting Rd, e.g. with KS connector (Part No. 301 019), or Fl with M10 screws and nuts.

1 Producto

N.º art. 390479 ES ZF 2X11.11 1XB13 V2A

GTIN 4013364035324, N.º de arancel aduanero (EU): 85359000, Peso bruto: 75.90 g, Empaquetado: 50.00 pc(s)

Predecesor

Figuras

Más información

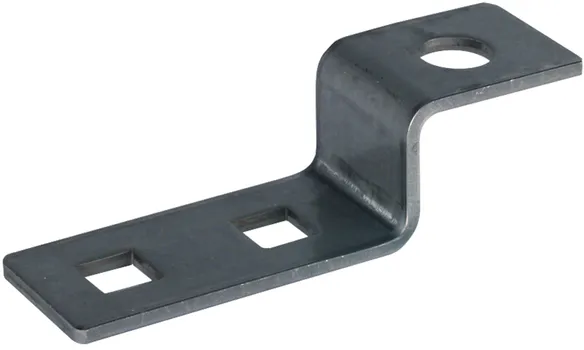

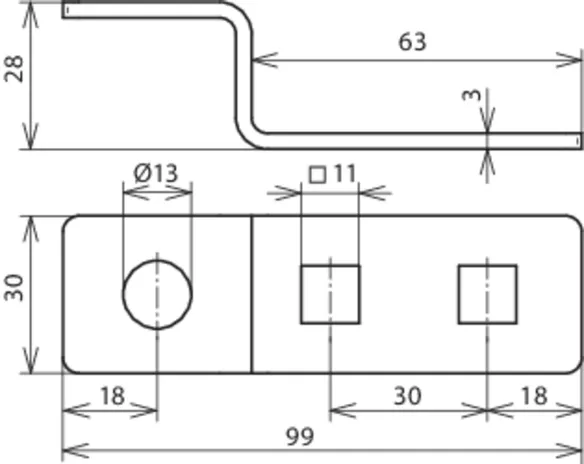

End piece with square hole, StSt
End piece
Screwed to the fixed earthing terminal for connection
of, e.g. an equipotential bonding bar with square holes 11x11 mm
For connecting Rd, e.g. with KS connector (Part No. 301 019) or Fl with M10 screws and nuts
Material: StSt
Hole Ø: 13 mm

Brand: DEHN
Type: ES ZF 2X11.11 1XB13 V2A
Part No.: 390479
or equivalent.

Certificados



Datos técnicos

Material StSt
Distance of holes 30 mm
Hole Ø 13 mm

Se ha añadido el artículo 390479 a favoritos.

Ir a favoritos

El artículo 390479 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Design with holes and KS connector

With holes Ø11 mm.

1 Producto

N.º art. 363010 ES ZF 2XB11 KSV 7.10 STTZN

GTIN 4013364045743, N.º de arancel aduanero (EU): 85359000, Peso bruto: 126.40 g, Empaquetado: 50.00 pc(s)

Figuras

Más información

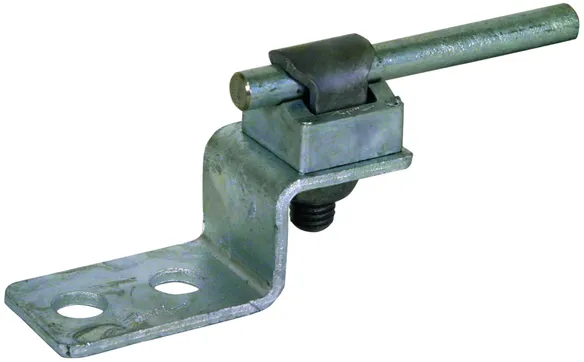

End piece with hole and KS connector, St/tZn
End piece
Screwed to the fixed earthing terminal for connection
of, e.g. an equipotential bonding bar with connection holes Ø11 mm and KS connector
Material: St/tZn
Hole Ø: 11 mm
Clamping range Rd: 7-10 mm
Standard: EN 62561-1

Brand: DEHN
Type: ES ZF 2XB11 KSV 7.10 STTZN
Part No.: 363010
or equivalent.

Certificados



Datos técnicos

Material St/tZn
Distance of holes 22 mm
Hole Ø 11 mm
Clamping range Rd 7-10 mm
Standard EN 62561-1
*) For exact assignment, see test certificate.

Se ha añadido el artículo 363010 a favoritos.

Ir a favoritos

El artículo 363010 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Design with holes

With holes Ø11 mm.

1 Producto

N.º art. 363000 ES ZF 3XB11 STTZN

GTIN 4013364045750, N.º de arancel aduanero (EU): 85359000, Peso bruto: 68.00 g, Empaquetado: 50.00 pc(s)

Figuras

Más información

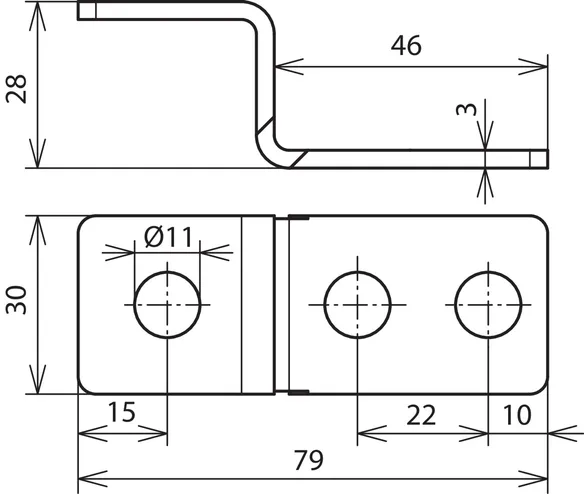

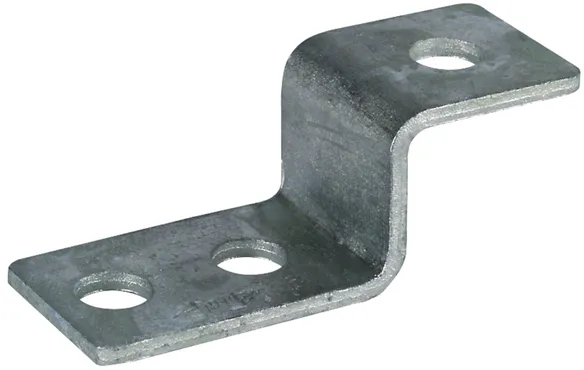

End piece with hole, St/tZn
End piece
For screwing to the fixed earthing terminal for connection
of, e.g. an equipotential bonding bar with connection holes Ø11 mm, without KS connector
Material: St/tZn
Hole Ø: 11 mm

Brand: DEHN
Type: ES ZF 3XB11 STTZN
Part No.: 363000
or equivalent.

Certificados



Datos técnicos

Material St/tZn
Distance of holes 22 mm
Hole Ø 11 mm

Se ha añadido el artículo 363000 a favoritos.

Ir a favoritos

El artículo 363000 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
