Bridging Brackets

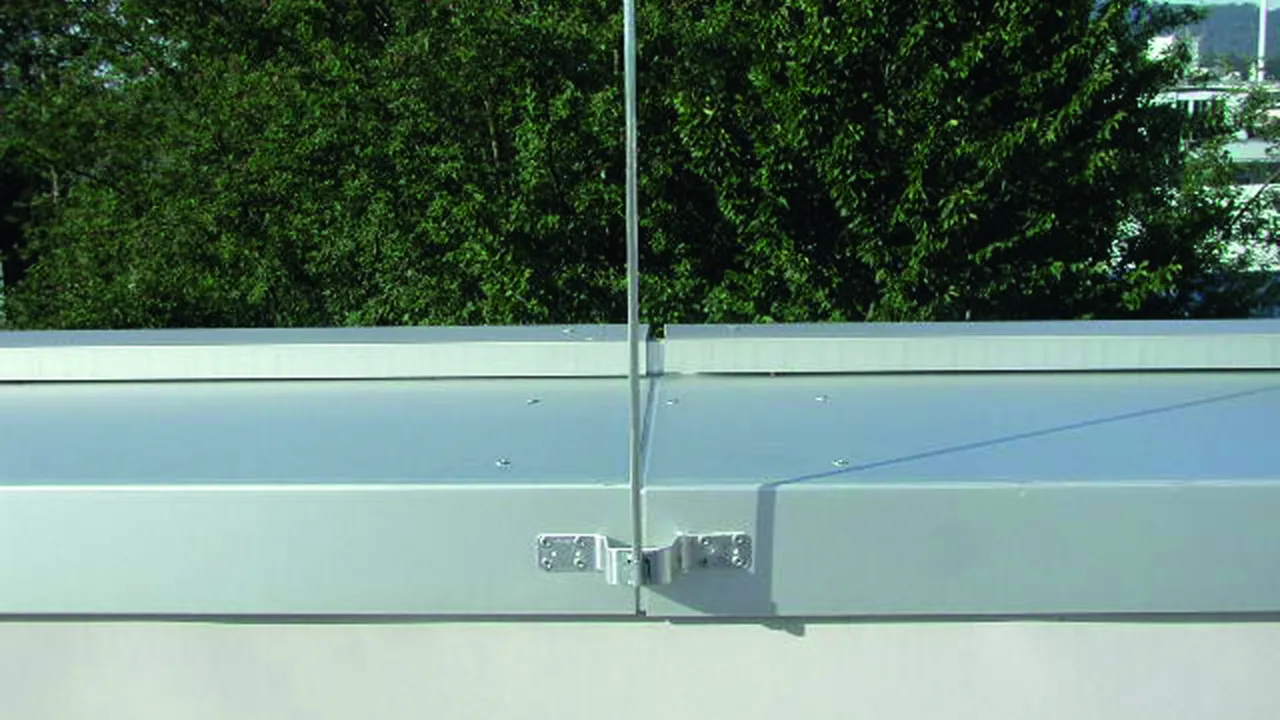

For connection (riveting or screwing) of metal cladding.

Application note:
According to DIN EN 62305-3 Suppl. 1, four rivets Ø5 mm shall be used to connect material of ≥ 0.5 mm thickness, or two StSt self-tapping screws Ø6.3 mm (one on each side) for material of ≥ 2 mm thickness.

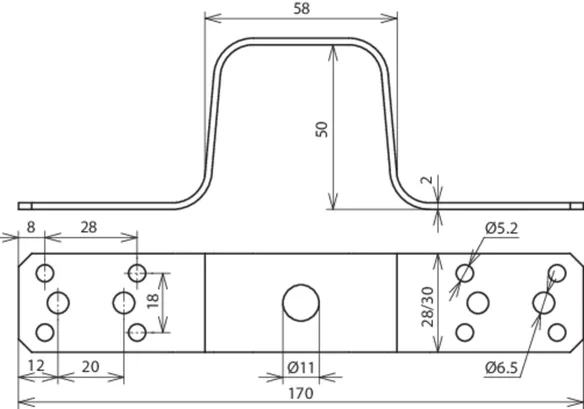

Short design with middle hole

2 Productos

N.º art. 377006 UEBL L170 B11 B5.2 6.5 AL

GTIN 4013364024922, N.º de arancel aduanero (EU): 85359000, Peso bruto: 39.30 g, Empaquetado: 50.00 pc(s)

Figuras

Más información

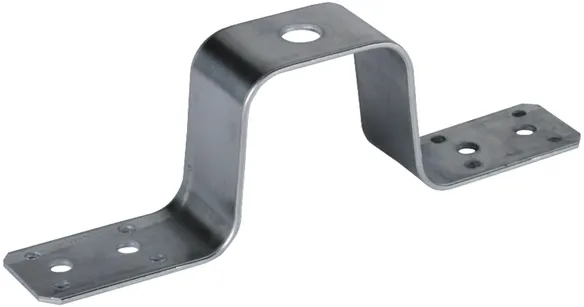

Bridging brackets, short, with middle hole, Al
Bridging bracket
For connection of metal cladding
(riveting or screwing)
Short design, with middle hole
Material: Al
Length : 170 mm
Fixing : [8x] Ø5.2 / [4x] Ø6.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: UEBL L170 B11 B5.2 6.5 AL
Part No.: 377006
or equivalent.

Certificados



Datos técnicos

Material Al
Dimensions 30 x 2 mm
Length 170 mm
Fixing [8x] Ø5.2 / [4x] Ø6.5 mm
Middle hole Ø11 mm
Standard EN 62561-1
*) For exact assignment, see test certificate.

Se ha añadido el artículo 377006 a favoritos.

Ir a favoritos

El artículo 377006 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 377027 UEBL L170 B11 B5.2 6.5 CU

GTIN 4013364034204, N.º de arancel aduanero (EU): 85359000, Peso bruto: 114.30 g, Empaquetado: 50.00 pc(s)

Figuras

Más información

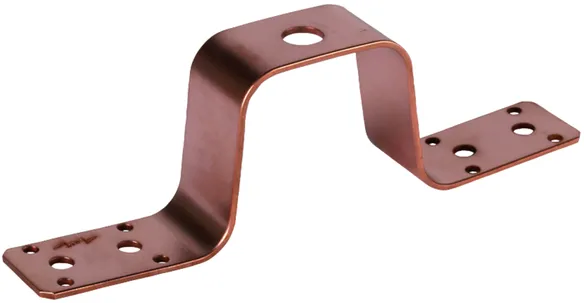

Bridging brackets, short, with middle hole, Cu
Bridging bracket
For connection of metal cladding
(riveting or screwing)
Short design, with middle hole
Material: Cu
Length : 170 mm
Fixing : [8x] Ø5.2 / [4x] Ø6.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: UEBL L170 B11 B5.2 6.5 CU
Part No.: 377027
or equivalent.

Certificados



Datos técnicos

Material Cu
Dimensions 28 x 2 mm
Length 170 mm
Fixing [8x] Ø5.2 / [4x] Ø6.5 mm
Middle hole Ø11 mm
Standard EN 62561-1
*) For exact assignment, see test certificate.

Se ha añadido el artículo 377027 a favoritos.

Ir a favoritos

El artículo 377027 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Short design without middle hole

1 Producto

N.º art. 377016 UEBL L170 B5.2 6.5 AL

GTIN 4013364083417, N.º de arancel aduanero (EU): 85359000, Peso bruto: 38.30 g, Empaquetado: 50.00 pc(s)

Figuras

Más información

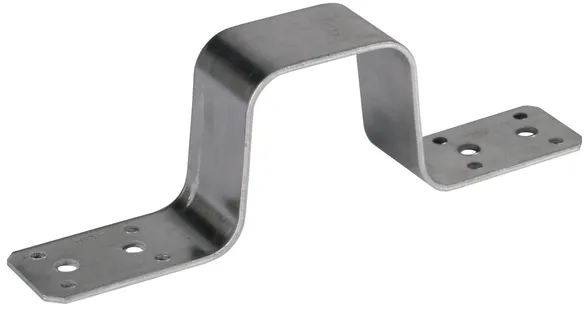

Bridging brackets, short, without middle hole, Al
Bridging bracket
For connection of metal cladding
(riveting or screwing)
Short design, without middle hole
Material: Al
Length : 170 mm
Fixing : [8x] Ø5.2 / [4x] Ø6.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: UEBL L170 B5.2 6.5 AL
Part No.: 377016
or equivalent.

Certificados



Datos técnicos

Material Al
Dimensions 30 x 2 mm
Length 170 mm
Fixing [8x] Ø5.2 / [4x] Ø6.5 mm
Standard EN 62561-1
*) For exact assignment, see test certificate.

Se ha añadido el artículo 377016 a favoritos.

Ir a favoritos

El artículo 377016 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

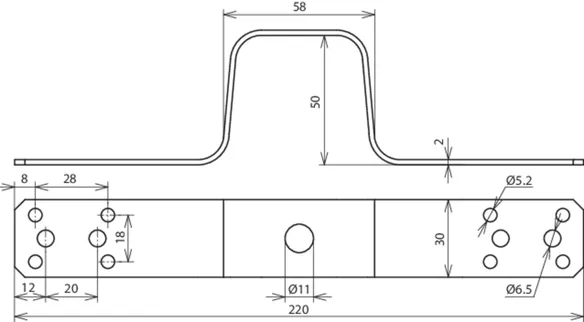

Long design with middle hole

1 Producto

N.º art. 377026 UEBL L220 B11 B5.2 6.5 AL

GTIN 4013364068582, N.º de arancel aduanero (EU): 85359000, Peso bruto: 48.02 g, Empaquetado: 50.00 pc(s)

Figuras

Más información

Bridging brackets, long, with middle hole, Al
Bridging bracket
For connection of metal cladding
(riveting or screwing)
Long design, with middle hole
Material: Al
Length : 220 mm
Fixing : [8x] Ø5.2 / [4x] Ø6.5 mm
Standard: EN 62561-1

Brand: DEHN
Type: UEBL L220 B11 B5.2 6.5 AL
Part No.: 377026
or equivalent.

Certificados



Datos técnicos

Material Al
Dimensions 30 x 2 mm
Length 220 mm
Fixing [8x] Ø5.2 / [4x] Ø6.5 mm
Middle hole Ø11 mm
Standard EN 62561-1
*) For exact assignment, see test certificate.

Se ha añadido el artículo 377026 a favoritos.

Ir a favoritos

El artículo 377026 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
