Connection Elements for HVI long Conductor

Connection element for HVI long Conductor

1 Producto

N.º art. 819650 AE BO10 KF HVI 75 V2A

GTIN 4013364534377, N.º de arancel aduanero (EU): 85359000, Peso bruto: 193.30 g, Empaquetado: 10.00 pc(s)

Figuras

Más información

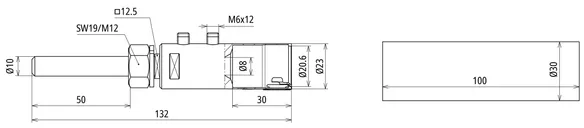

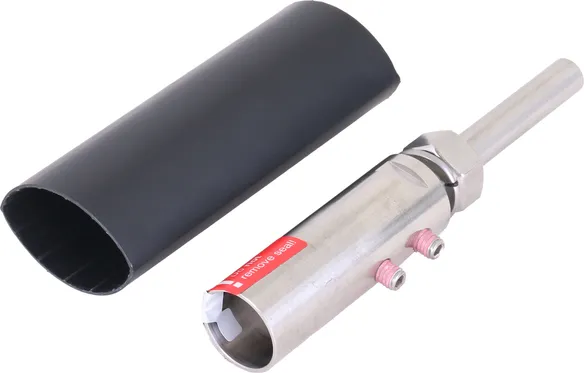

Connection element for HVI long Conductor, stainless steel
Connection elements for HVI long Conductor for sealing
the HVI long Conductor on both ends,
for establishing the connections of the conductor
e.g. to the connection plate on the air-termination mast
or to other parts of the external lightning protection system.
Incl. heat-shrinkable sleeve
Material: StSt
Connection: bolt Ø10 mm, L 50 mm

Brand: DEHN
Type: AE BO10 KF HVI 75 V2A
Part No.: 819650
or equivalent.



Datos técnicos

Material StSt
Connection bolt Ø10 mm, L 50 mm
Diameter Ø connection element 23 mm

Se ha añadido el artículo 819650 a favoritos.

Ir a favoritos

El artículo 819650 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

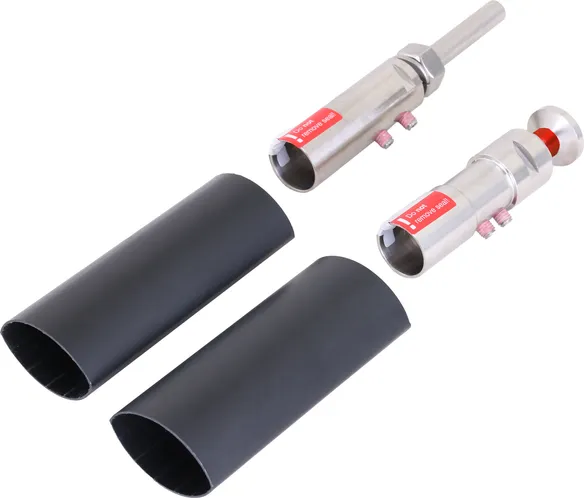

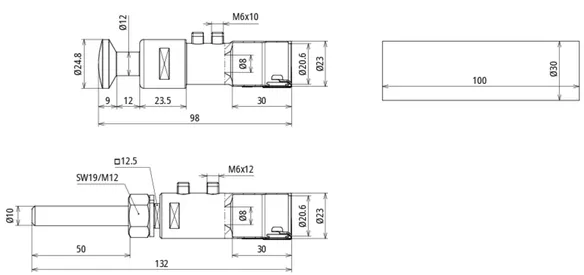

Connection kit for HVI long Conductor for installation inside the tube

1 Producto

N.º art. 819655 HVI LO ASS RIV KF V2A

GTIN 4013364534384, N.º de arancel aduanero (EU): 85359000, Peso bruto: 401.50 g, Empaquetado: 1.00 pc(s)

Figuras

Más información

Connection kit for HVI long Conductor, Ø 21 mm, for installation inside the tube, stainless steel
Connection elements for sealing the HVI long Conductor at both ends
Material: StSt
Connection: bolt Ø10 mm, L 50 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: HVI LO ASS RIV KF V2A
Part No.: 819655
or equivalent.



Datos técnicos

Material StSt
Connection bolt Ø10 mm, L 50 mm
Diameter Ø connection element 23 mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 819655 a favoritos.

Ir a favoritos

El artículo 819655 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Insulated connection elements for HVI long Conductor

3 Productos

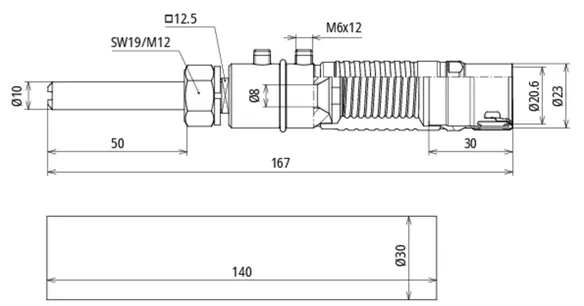

N.º art. 819173 AE ISO BO10 KF HVI 75 V2A

GTIN 4013364530027, N.º de arancel aduanero (EU): 85359000, Peso bruto: 233.63 g, Empaquetado: 1.00 pc(s)

Figuras

Más información

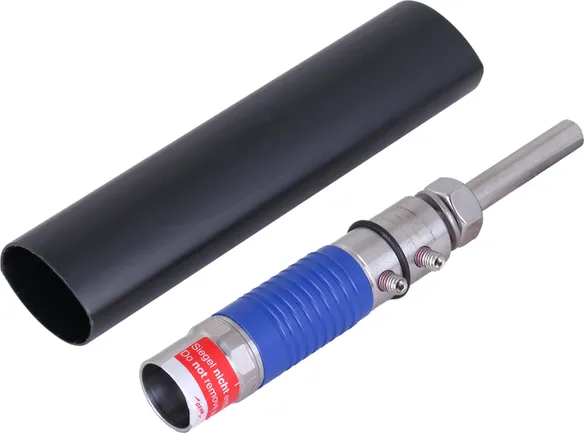

Insulating connection element for HVI Conductor (earth side)
An insulating connection element
for sealing the
HVI Conductor on the earth side,
including heat-shrinkable sleeve.
for the dielectric withstand test
of the HVI Conductor
Material: StSt / plastic
Connection: Bolt Ø10 mm, L 50 mm with M12 thread with spring washer

Brand: DEHN
Type: AE ISO BO10 KF HVI 75 V2A
Part No.: 819173
or equivalent.



Datos técnicos

Material StSt / plastic
Connection Bolt Ø10 mm, L 50 mm with M12 thread with spring washer

Se ha añadido el artículo 819173 a favoritos.

Ir a favoritos

El artículo 819173 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

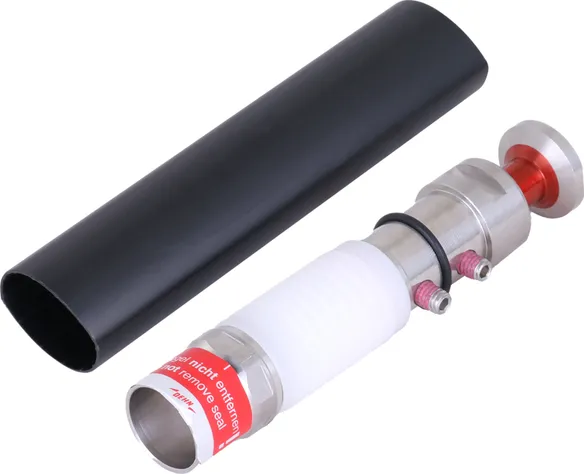

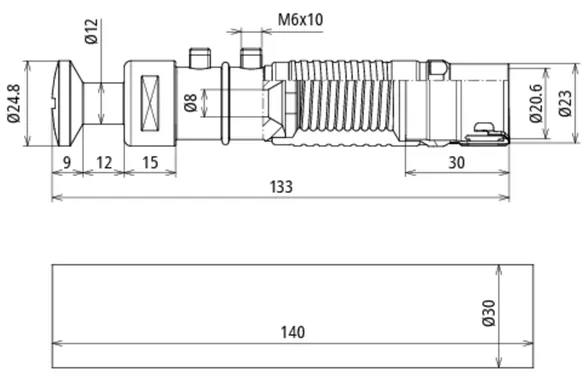

N.º art. 819174 AE ISO RIV KF HVI 75 V2A

GTIN 4013364530034, N.º de arancel aduanero (EU): 85359000, Peso bruto: 231.90 g, Empaquetado: 1.00 pc(s)

Figuras

Más información

Insulating connection element for HVI Conductor (installed inside the tube)
An insulating connection element
for sealing the
HVI Conductor when installed inside the tube,
including heat-shrinkable sleeve
for the dielectric withstand test
of the HVI Conductor
Material: StSt / plastic
Connection: Special mushroom head

Brand: DEHN
Type: AE ISO RIV KF HVI 75 V2A
Part No.: 819174
or equivalent.



Datos técnicos

Material StSt / plastic
Connection Special mushroom head

Se ha añadido el artículo 819174 a favoritos.

Ir a favoritos

El artículo 819174 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 819175 AE ISO RAV KF HVI 75 V2A

GTIN 4013364530041, N.º de arancel aduanero (EU): 85359000, Peso bruto: 233.50 g, Empaquetado: 1.00 pc(s)

Figuras

Más información

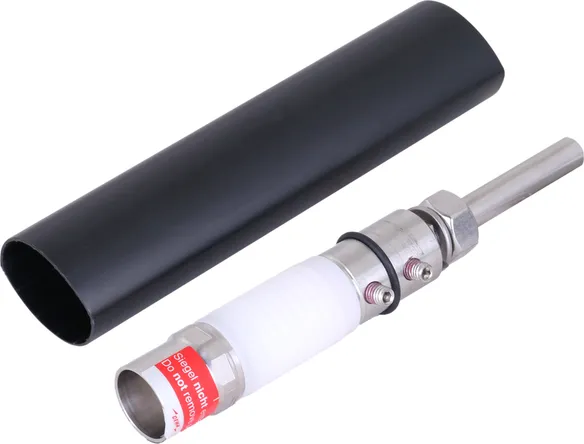

Insulating connection element for HVI Conductor (installed outside the tube)
Insulating connection element
for sealing the
HVI Conductor when installed outside the tube,
including heat-shrinkable sleeve
for the dielectric withstand test
of the HVI Conductor
Material: StSt / plastic
Connection: Bolt Ø10 mm, L 50 mm with M12 thread with spring washer

Brand: DEHN
Type: AE ISO RAV KF HVI 75 V2A
Part No.: 819175
or equivalent.

Certificados



Datos técnicos

Material StSt / plastic
Connection Bolt Ø10 mm, L 50 mm with M12 thread with spring washer

Se ha añadido el artículo 819175 a favoritos.

Ir a favoritos

El artículo 819175 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

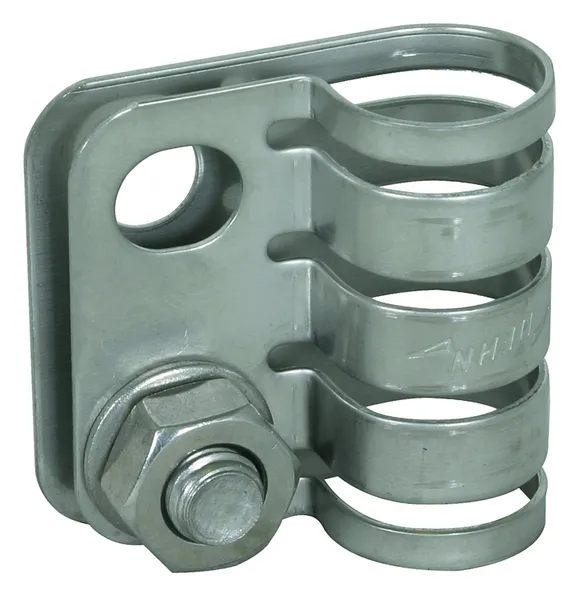

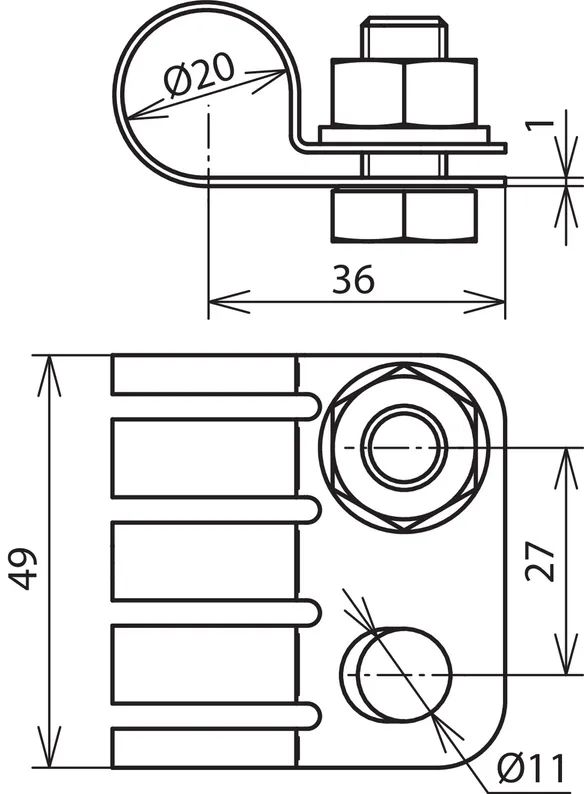

EB connection element for HVI long Conductor

For discharging the electric field of the HVI long Conductor in the sealing end range.
Special slotted design to electrically contact the semi-conductive sheath.

1 Producto

N.º art. 410229 PAE 20 23 AB11 V2A

GTIN 4013364107731, N.º de arancel aduanero (EU): 85359000, Peso bruto: 72.00 g, Empaquetado: 1.00 pc(s)

Figuras

Más información

EB connection element for HVI long Conductors, StSt
EB connection element for HVI long Conductor for discharging the electrical field of HVI Conductor
in the sealing end range.
Special slotted design to electrically contact the semi-conductive sheath.
Material: StSt
Clamping range Ø: 20 mm
Connection hole Ø: 11 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: PAE 20 23 AB11 V2A
Part No.: 410229
or equivalent.

Certificados



Datos técnicos

Material StSt
Clamping range Ø 20 mm
Connection hole Ø 11 mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 410229 a favoritos.

Ir a favoritos

El artículo 410229 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

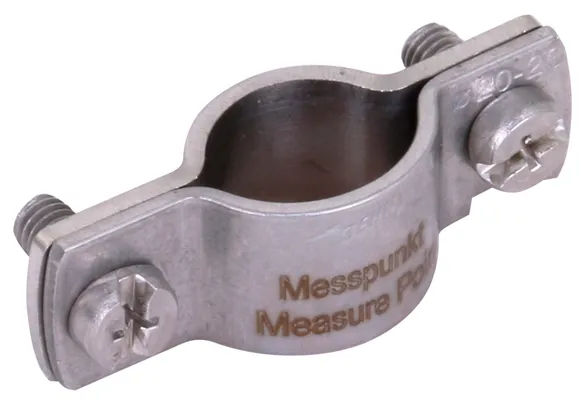

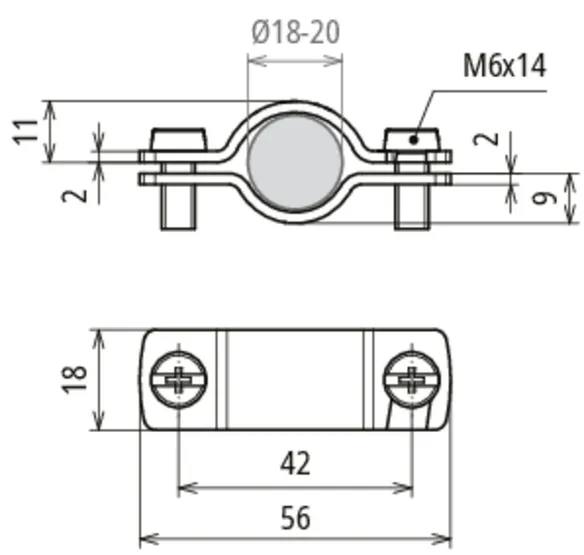

Measuring point terminal

Measuring points for HVI check.

1 Producto

N.º art. 819649 MPK 18 V2A

GTIN 4013364512498, N.º de arancel aduanero (EU): 85389099, Peso bruto: 41.80 g, Empaquetado: 5.00 pc(s)

Figuras

Más información

Measuring point terminal for the dielectric withstand test
Measuring point terminal for
permanent installation
for connecting
measuring equipment for the
dielectric withstand test of
HVI light plus Conductors
and HVI conductors
Material: StSt
Clamping range Ø: 18–20 mm

Brand: DEHN
Type: MPK 18 V2A
Part No.: 819649
or equivalent.



Datos técnicos

Material StSt
Clamping range Ø 18–20 mm

Se ha añadido el artículo 819649 a favoritos.

Ir a favoritos

El artículo 819649 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

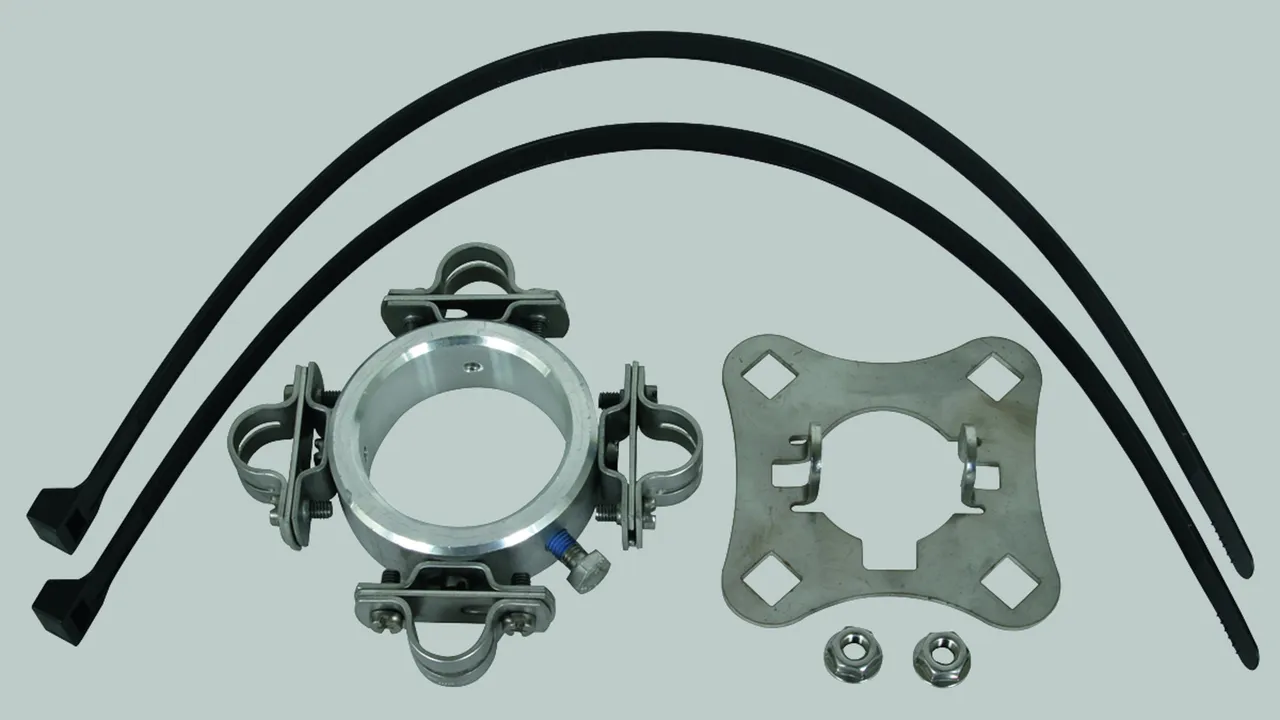

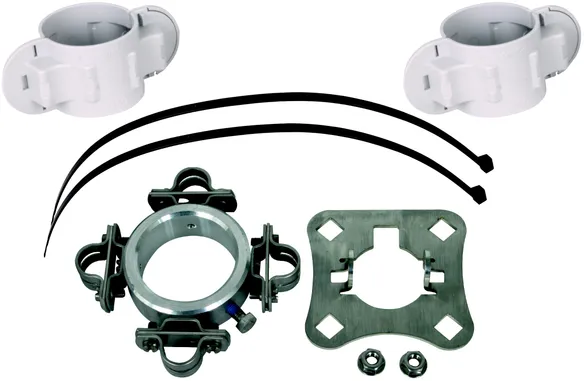

Fixing kit for HVI long Conductor black / grey

Fixing kit for installation of the HVI long Conductor on HVI long supporting tubes, consisting of a connection plate (4x, including two self-locking nuts with serrated bearings) and a fixing ring with four slotted conductor holders (Ø20 mm) for the sealing end (including two cable ties with plastic holder halves).

1 Producto

N.º art. 819294 BFS D61 4X20

GTIN 4013364152571, N.º de arancel aduanero (EU): 85389099, Peso bruto: 780.80 g, Empaquetado: 1.00 pc(s)

Figuras

Más información

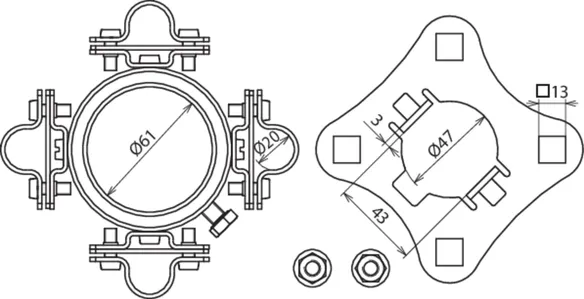

Fixing kit for HVI long Conductors, D 20mm, StSt / Al
Fixing kit for mounting the HVI long Conductor at the supporting tube D 50 mm, consisting of a connection plate (for four conductors, two lock nuts included) and a fixing ring with four slotted conductor holders for the sealing end (two cable ties included).
Material: StSt / Al
Connection plate support: square hole 13 mm
Conductor holder: 4 x 20 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: BFS D61 4X20
Part No.: 819294
or equivalent.

Certificados



Datos técnicos

Material StSt / Al
Connection plate support square hole 13 mm
Conductor holder 4 x 20 mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 819294 a favoritos.

Ir a favoritos

El artículo 819294 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

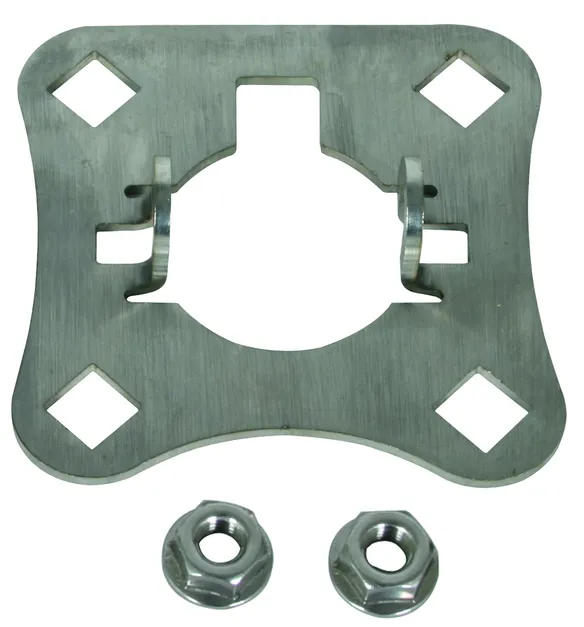

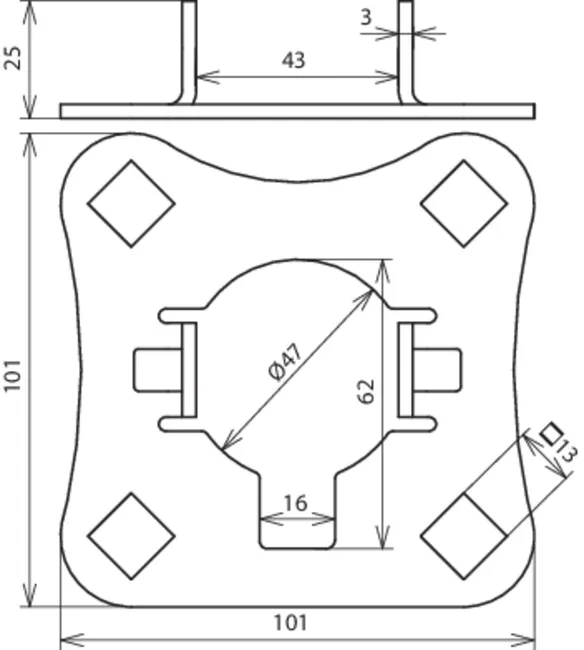

Connection plate

Connection plate (4x, including two self-locking nuts with serrated bearings) for installing the HVI long Conductor on the supporting tube Ø50 mm (e.g. part no. 105 330, 105 331, 105 332, 105 333).

1 Producto

N.º art. 819288 AP SR D50 4AE HVI V2A

GTIN 4013364236479, N.º de arancel aduanero (EU): 85389099, Peso bruto: 176.00 g, Empaquetado: 1.00 pc(s)

Predecesor

Figuras

Más información

Connecting plate, StSt
Connecting plate (for four conductors, including two self-locking nuts with serrated bearing) for installing a HVI long Conductor on the supporting tube, D 50 mm (e.g. Part No. 105 330, 105 331, 105 332, 105 333).
Material: StSt
Connection plate support: square hole 13
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: AP SR D50 4AE HVI V2A
Part No.: 819288
or equivalent.

Certificados



Datos técnicos

Material StSt
Connection plate support square hole 13
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 819288 a favoritos.

Ir a favoritos

El artículo 819288 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

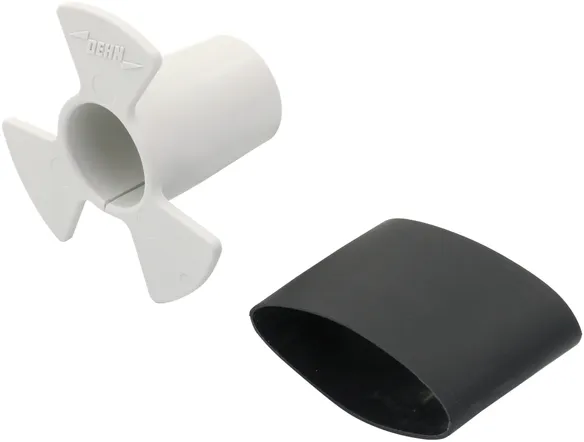

Supporting tube collar for noise reduction

1 Producto

N.º art. 819235 SCHIRM HVI SCH RED

GTIN 4013364477216, N.º de arancel aduanero (EU): 85389099, Peso bruto: 109.60 g, Empaquetado: 1.00 pc(s)

Figuras

Más información

Supporting tube collar for noise reduction
for the internally installed HVI long Conductor
Ø20 mm and Ø23 mm in the supporting tube
Material: Plastic
Can be used for: HVI long black and HVI long grey
conductor diameter Ø: 20 / 23 mm

Brand: DEHN
Type: SCHIRM HVI SCH RED
Part No.: 819235
or equivalent.

Certificados



Datos técnicos

Material Plastic
Can be used for HVI long black and HVI long grey
conductor diameter Ø 20 / 23 mm

Se ha añadido el artículo 819235 a favoritos.

Ir a favoritos

El artículo 819235 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
