Cross Units for Aboveground and Underground Connections

of conductors in cross, parallel and T arrangement.

With intermediate plate, for round and flat conductors

3 Productos

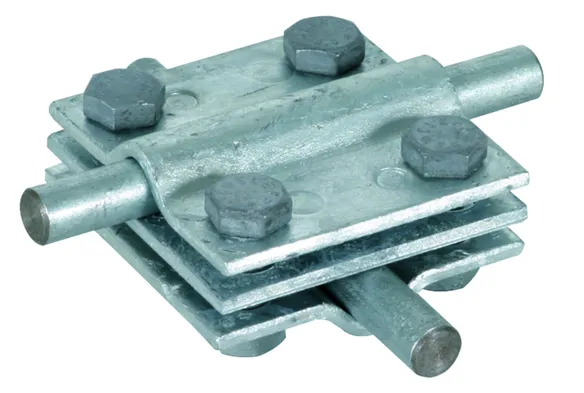

N.º art. 319201 KS 8.10 8.10 FL30 ZP STTZN

GTIN 4013364024519, N.º de arancel aduanero (EU): 85359000, Peso bruto: 324.00 g, Empaquetado: 25.00 pc(s)

Figuras

Más información

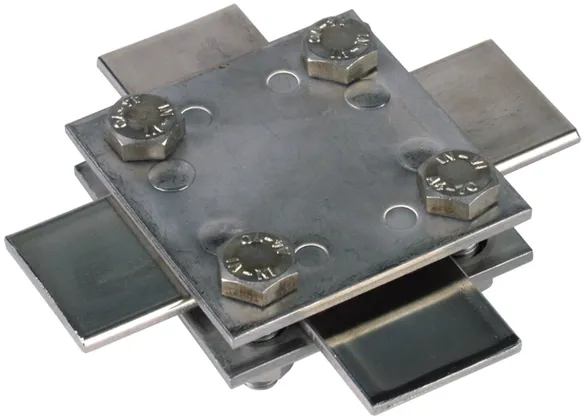

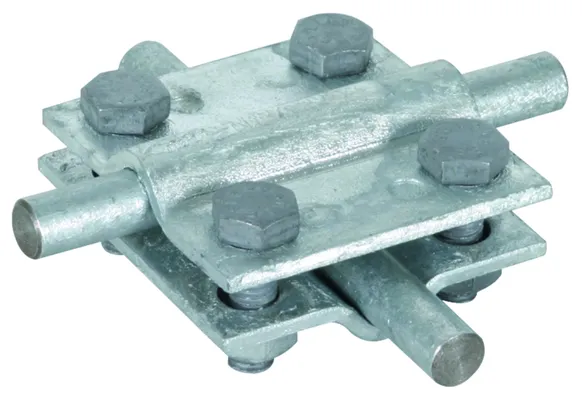

Cross units with intermediate plate for round and flat conductors, HDG steel
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement
Material of clamp: St/tZn
Clamping range Rd / Rd: 8-10 / 8-10 mm
Clamping range Rd / Fl: 8-10 / 30 mm
Clamping range Fl / Fl: 30 / 30 mm
Material of screw / nut: St/tZn
Intermediate plate: yes
Standard: EN 62561-1

Brand: DEHN
Type: KS 8.10 8.10 FL30 ZP STTZN
Part No.: 319201
or equivalent.

Certificados



Datos técnicos

Material of clamp St/tZn
Clamping range Rd / Rd 8-10 / 8-10 mm
Clamping range Rd / Fl 8-10 / 30 mm
Clamping range Fl / Fl 30 / 30 mm

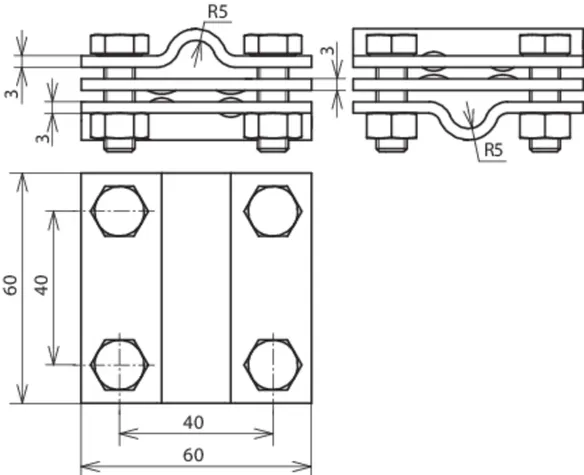

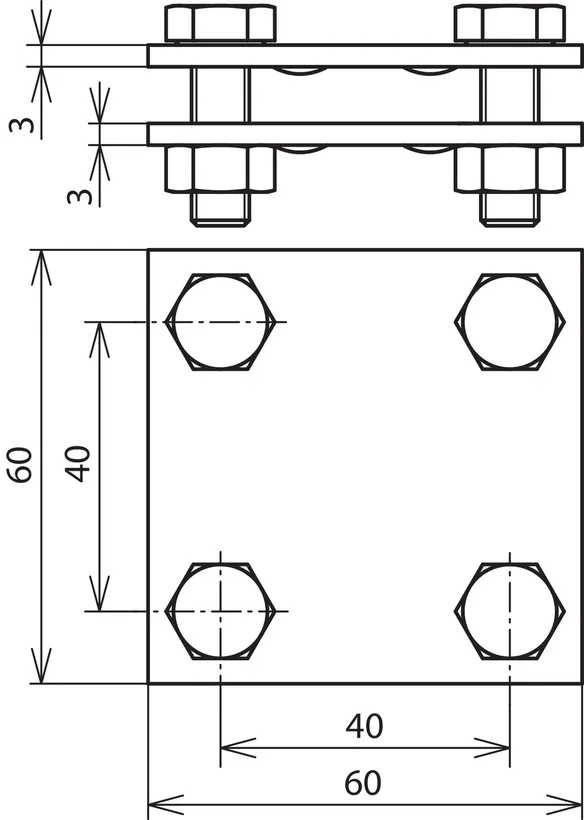

Dimensions 60 x 60 x 3 mm
Standard EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C) 14 kA
*) See test certificate for exact classification.

Se ha añadido el artículo 319201 a favoritos.

Ir a favoritos

El artículo 319201 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

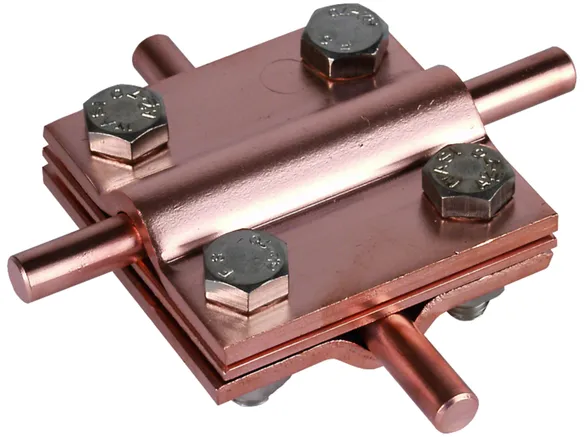

N.º art. 319207 KS 8.10 8.10 FL30 ZP CU

GTIN 4013364020047, N.º de arancel aduanero (EU): 85359000, Peso bruto: 353.00 g, Empaquetado: 25.00 pc(s)

Figuras

Más información

Cross units with intermediate plate for round and flat conductors, Cu
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement
Material of clamp: Cu
Clamping range Rd / Rd: 8-10 / 8-10 mm
Clamping range Rd / Fl: 8-10 / 30 mm
Clamping range Fl / Fl: 30 / 30 mm
Material of screw / nut: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
Intermediate plate: yes
Standard: EN 62561-1

Brand: DEHN
Type: KS 8.10 8.10 FL30 ZP CU
Part No.: 319207
or equivalent.

Certificados



Datos técnicos

Material of clamp Cu
Clamping range Rd / Rd 8-10 / 8-10 mm
Clamping range Rd / Fl 8-10 / 30 mm
Clamping range Fl / Fl 30 / 30 mm
Clamping range (stranded / cable) 35-70 mm2
Dimensions 60 x 60 x 3 mm
Standard EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C) 29 kA
*) See test certificate for exact classification.

Se ha añadido el artículo 319207 a favoritos.

Ir a favoritos

El artículo 319207 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

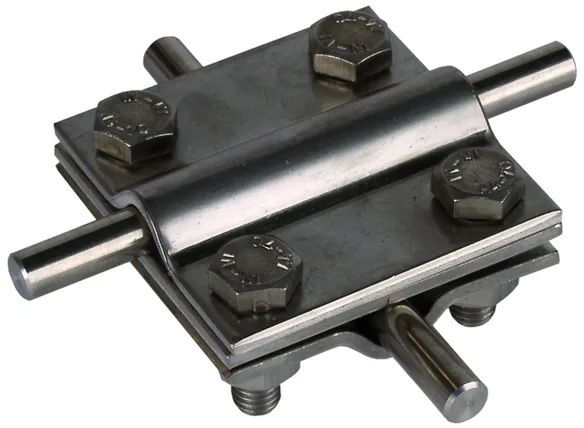

N.º art. 319209 KS 8.10 8.10 FL30 ZP V4A

GTIN 4013364035980, N.º de arancel aduanero (EU): 85359000, Peso bruto: 316.90 g, Empaquetado: 25.00 pc(s)

Figuras

Más información

Cross units with intermediate plate for round and flat conductors, StSt (V4A)
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement

Material of clamp: StSt (V4A)
Clamping range Rd / Rd: 8-10 / 8-10 mm
Clamping range Rd / Fl: 8-10 / 30 mm
Clamping range Fl / Fl: 30 / 30 mm
Material of screw / nut: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
Intermediate plate: yes
Standard: EN 62561-1

Brand: DEHN
Type: KS 8.10 8.10 FL30 ZP V4A
Part No.: 319209
or equivalent.

Certificados



Datos técnicos

Material of clamp StSt (V4A)
Clamping range Rd / Rd 8-10 / 8-10 mm
Clamping range Rd / Fl 8-10 / 30 mm
Clamping range Fl / Fl 30 / 30 mm
Clamping range (stranded / cable) 35-70 mm2
Dimensions 60 x 60 x 3 mm
Standard EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7 kA
*) See test certificate for exact classification.

Se ha añadido el artículo 319209 a favoritos.

Ir a favoritos

El artículo 319209 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

With intermediate plate, for round and flat conductors up to 40 mm

2 Productos

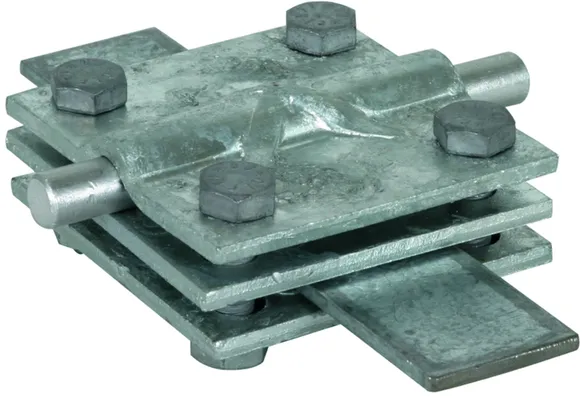

N.º art. 321045 KS 8.10 FL40 STTZN

GTIN 4013364021518, N.º de arancel aduanero (EU): 85359000, Peso bruto: 417.80 g, Empaquetado: 25.00 pc(s)

Figuras

Más información

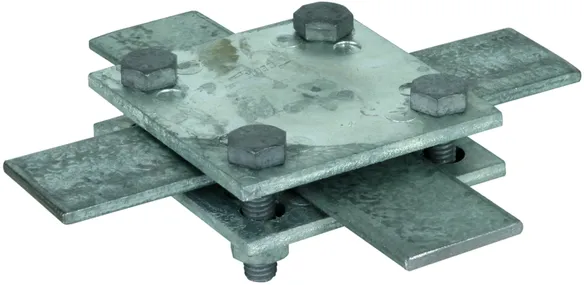

cross units with intermediate plate for round and flat conductors up to 40 mm
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement
Material of clamp: St/tZn
Clamping range Rd / Fl: 8-10 / 30-40 mm
Clamping range Fl / Fl: 30-40 / 30-40 mm
Material of screw / nut: St/tZn
Intermediate plate: yes
Standard: EN 62561-1

Brand: DEHN
Type: KS 8.10 FL40 STTZN
Part No.: 321045
or equivalent.

Certificados



Datos técnicos

Material of clamp St/tZn
Clamping range Rd / Fl 8-10 / 30-40 mm
Clamping range Fl / Fl 30-40 / 30-40 mm

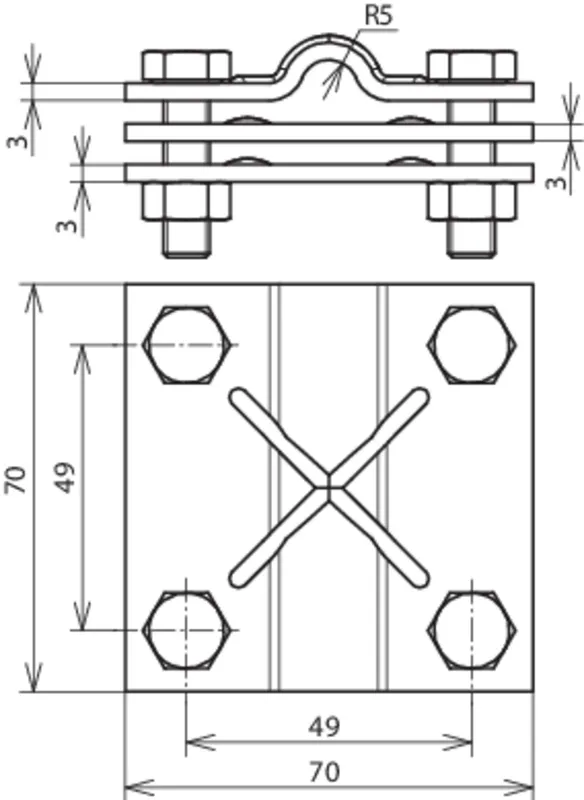

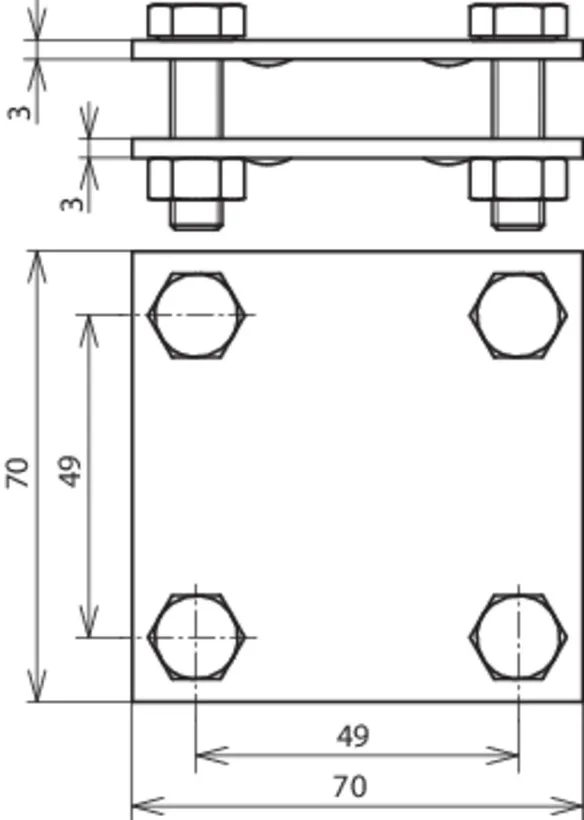

Dimensions 70 x 70 x 3 mm
Standard EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12.6 kA
*) See test certificate for exact classification.

Se ha añadido el artículo 321045 a favoritos.

Ir a favoritos

El artículo 321045 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

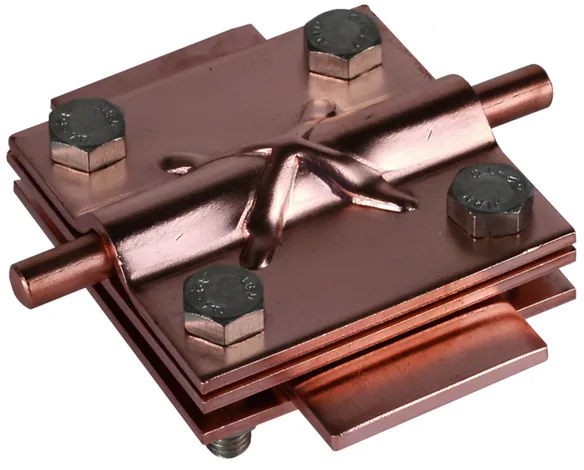

N.º art. 321047 KS 8.10 FL40 CU

GTIN 4013364021525, N.º de arancel aduanero (EU): 85359000, Peso bruto: 457.80 g, Empaquetado: 25.00 pc(s)

Figuras

Más información

cross units with intermediate plate for round and flat conductors up to 40 mm
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement
Material of clamp: Cu
Clamping range Rd / Fl: 8-10 / 30-40 mm
Clamping range Fl / Fl: 30-40 / 30-40 mm
Material of screw / nut: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
Intermediate plate: yes
Standard: EN 62561-1

Brand: DEHN
Type: KS 8.10 FL40 CU
Part No.: 321047
or equivalent.

Certificados



Datos técnicos

Material of clamp Cu
Clamping range Rd / Fl 8-10 / 30-40 mm
Clamping range Fl / Fl 30-40 / 30-40 mm
Clamping range (stranded / cable) 35-120 mm2
Dimensions 70 x 70 x 3 mm
Standard EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C) 35.1 kA
*) See test certificate for exact classification.

Se ha añadido el artículo 321047 a favoritos.

Ir a favoritos

El artículo 321047 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

With intermediate plate, for two round and flat conductors up to 40 mm

1 Producto

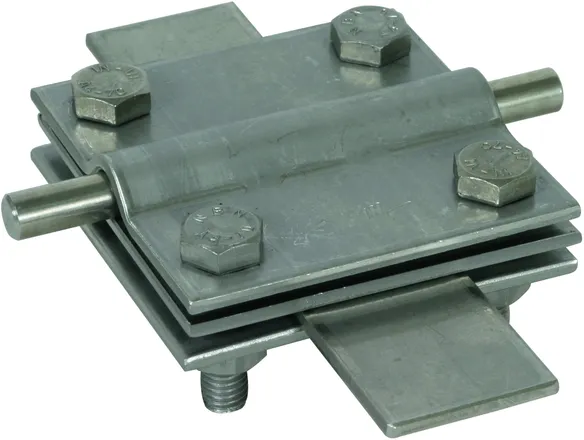

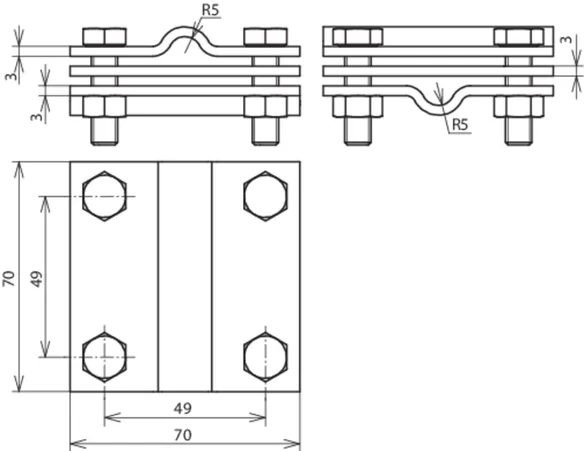

N.º art. 319229 KS 7.10 7.10 FL40 ZP V4A

GTIN 4013364108752, N.º de arancel aduanero (EU): 85359000, Peso bruto: 413.80 g, Empaquetado: 25.00 pc(s)

Figuras

Más información

cross units with intermediate plate for two round and flat conductors up to 40 mm
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement
with intermediate plate for
round and flat up to 40 mm
Material of clamp: StSt (V4A)
Clamping range Rd / Rd: 7-10 / 7-10 mm
Clamping range Rd / Fl: 7-10 / 30-40 mm
Clamping range Fl / Fl: 30-40 / 30-40 mm
Material of screw / nut: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
Intermediate plate: yes
Standard: EN 62561-1

Brand: DEHN
Type: KS 7.10 7.10 FL40 ZP V4A
Part No.: 319229
or equivalent.

Certificados



Datos técnicos

Material of clamp StSt (V4A)
Clamping range Rd / Rd 7-10 / 7-10 mm
Clamping range Rd / Fl 7-10 / 30-40 mm
Clamping range Fl / Fl 30-40 / 30-40 mm
Clamping range (stranded / cable) 35-95 mm2
Dimensions 70 x 70 x 3 mm
Standard EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C) 5.0 kA
*) See test certificate for exact classification.

Se ha añadido el artículo 319229 a favoritos.

Ir a favoritos

El artículo 319229 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

With intermediate plate, for earth entries / air-termination rods

2 Productos

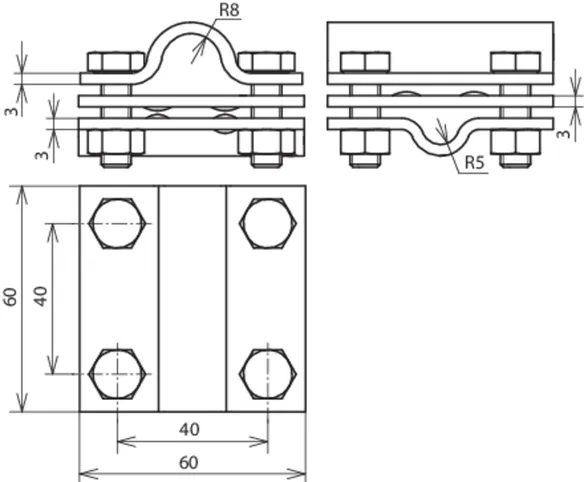

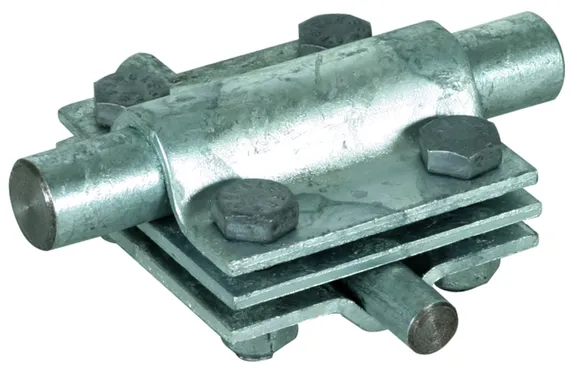

N.º art. 319202 KS 8.10 16 FL30 ZP STTZN

GTIN 4013364024526, N.º de arancel aduanero (EU): 85359000, Peso bruto: 337.80 g, Empaquetado: 25.00 pc(s)

Figuras

Más información

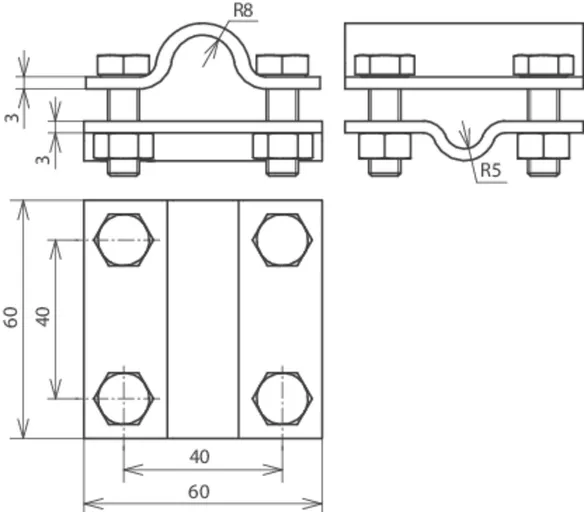

Cross units with intermediate plate for earth entry/air-termination rods
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement
to earth entry or air-termination rods
Material of clamp: St/tZn
Clamping range Rd / Rd: 16 / 8-10 mm
Clamping range Rd / Fl: 16 / 30 mm
Material of screw / nut: St/tZn
Intermediate plate: yes
Standard: EN 62561-1

Brand: DEHN
Type: KS 8.10 16 FL30 ZP STTZN
Part No.: 319202
or equivalent.

Certificados



Datos técnicos

Material of clamp St/tZn
Clamping range Rd / Rd 16 / 8-10 mm
Clamping range Rd / Fl 16 / 30 mm
Dimensions 60 x 60 x 3 mm
Standard EN 62561-1
*) See test certificate for exact classification.

Se ha añadido el artículo 319202 a favoritos.

Ir a favoritos

El artículo 319202 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 319219 KS 8.10 16 FL30 ZP V4A

GTIN 4013364069916, N.º de arancel aduanero (EU): 85359000, Peso bruto: 323.90 g, Empaquetado: 25.00 pc(s)

Figuras

Más información

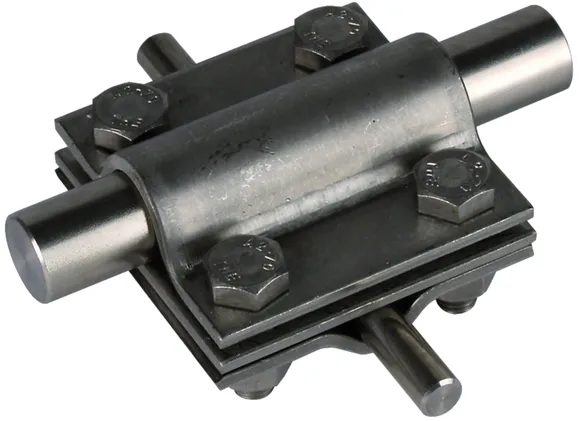

Cross units with intermediate plate for earth entry/air-termination rods
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement
to earth entry or air-termination rods
Material of clamp: StSt (V4A)
Clamping range Rd / Rd: 16 / 8-10 mm
Clamping range Rd / Fl: 16 / 30 mm
Material of screw / nut: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
Intermediate plate: yes
Standard: EN 62561-1

Brand: DEHN
Type: KS 8.10 16 FL30 ZP V4A
Part No.: 319219
or equivalent.

Certificados



Datos técnicos

Material of clamp StSt (V4A)
Clamping range Rd / Rd 16 / 8-10 mm
Clamping range Rd / Fl 16 / 30 mm
Clamping range (stranded / cable) 35-120 mm2
Dimensions 60 x 60 x 3 mm
Standard EN 62561-1
*) See test certificate for exact classification.

Se ha añadido el artículo 319219 a favoritos.

Ir a favoritos

El artículo 319219 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

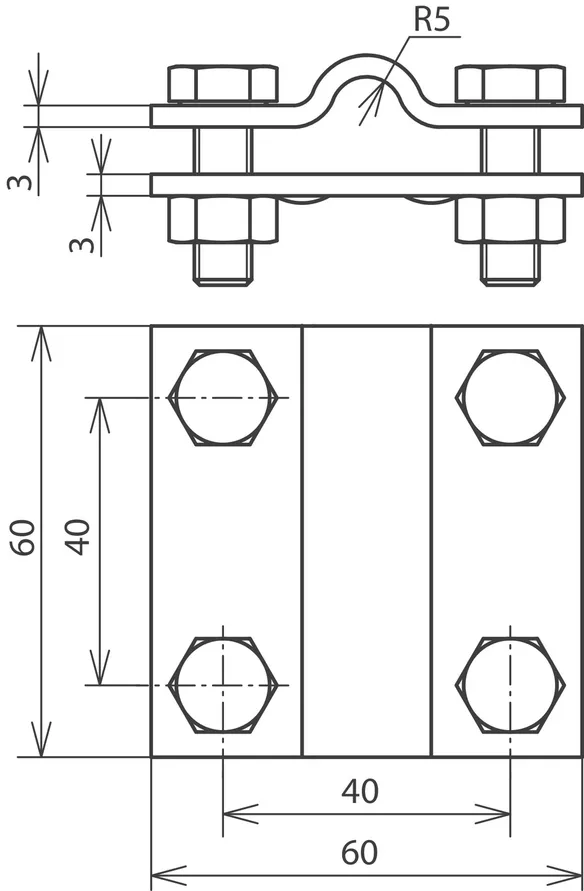

Without intermediate plate, for round and flat conductors

3 Productos

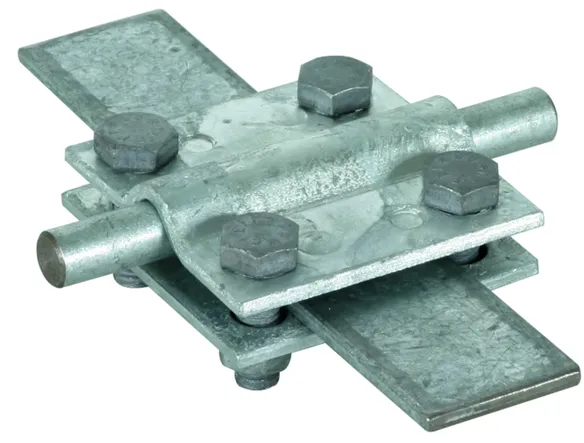

N.º art. 318201 KS 8.10 FL30 STTZN

GTIN 4013364021464, N.º de arancel aduanero (EU): 85359000, Peso bruto: 238.00 g, Empaquetado: 25.00 pc(s)

Figuras

Más información

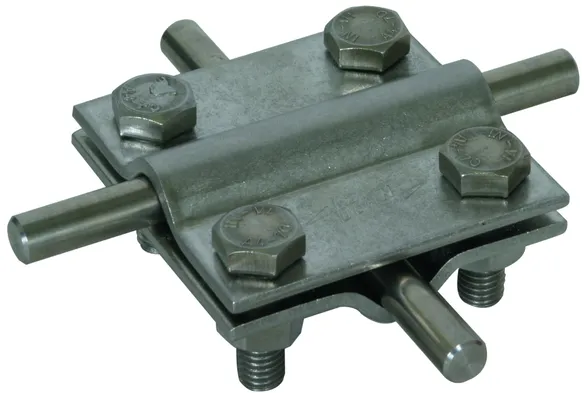

Cross units without intermediate plate for round and flat conductors, HDG steel
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement
Material of clamp: St/tZn
Clamping range Rd / Fl: 8-10 / 30 mm
Clamping range Fl / Fl: 30 / 30 mm
Material of screw / nut: St/tZn
Standard: EN 62561-1

Brand: DEHN
Type: KS 8.10 FL30 STTZN
Part No.: 318201
or equivalent.

Certificados



Datos técnicos

Material of clamp St/tZn
Clamping range Rd / Fl 8-10 / 30 mm
Clamping range Fl / Fl 30 / 30 mm
Dimensions 60 x 60 x 3 mm
Standard EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C) 14 kA
*) See test certificate for exact classification.

Se ha añadido el artículo 318201 a favoritos.

Ir a favoritos

El artículo 318201 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

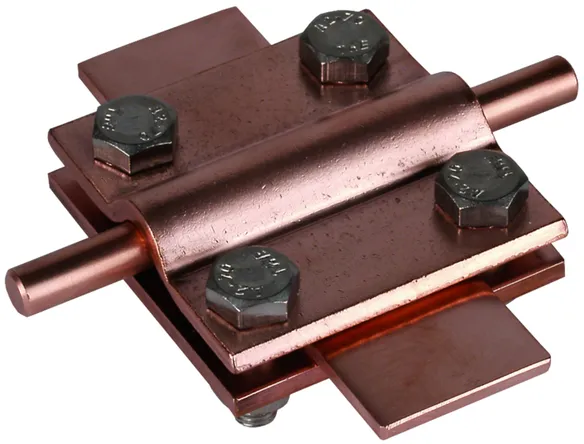

N.º art. 318207 KS 8.10 FL30 CU

GTIN 4013364021488, N.º de arancel aduanero (EU): 85359000, Peso bruto: 257.00 g, Empaquetado: 1.00 pc(s)

Figuras

Más información

Cross units without intermediate plate for round and flat conductors, Cu
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement
Material of clamp: Cu
Clamping range Rd / Fl: 8-10 / 30 mm
Clamping range Fl / Fl: 30 / 30 mm
Material of screw / nut: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
Standard: EN 62561-1

Brand: DEHN
Type: KS 8.10 FL30 CU
Part No.: 318207
or equivalent.

Certificados



Datos técnicos

Material of clamp Cu
Clamping range Rd / Fl 8-10 / 30 mm
Clamping range Fl / Fl 30 / 30 mm
Clamping range (stranded / cable) 35-120 mm2
Dimensions 60 x 60 x 3 mm
Standard EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C) 29 kA
*) See test certificate for exact classification.

Se ha añadido el artículo 318207 a favoritos.

Ir a favoritos

El artículo 318207 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

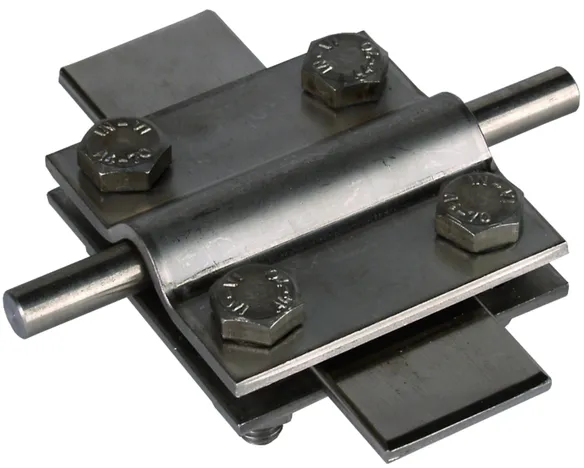

N.º art. 318209 KS 8.10 FL30 V4A

GTIN 4013364035973, N.º de arancel aduanero (EU): 85359000, Peso bruto: 249.40 g, Empaquetado: 25.00 pc(s)

Figuras

Más información

Cross units without intermediate plate for round and flat conductors, StSt (V4A)
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement
Material of clamp: StSt (V4A)
Clamping range Rd / Fl: 8-10 / 30 mm
Clamping range Fl / Fl: 30 / 30 mm
Material of screw / nut: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
Standard: EN 62561-1

Brand: DEHN
Type: KS 8.10 FL30 V4A
Part No.: 318209
or equivalent.

Certificados



Datos técnicos

Material of clamp StSt (V4A)
Clamping range Rd / Fl 8-10 / 30 mm
Clamping range Fl / Fl 30 / 30 mm
Clamping range (stranded / cable) 35-120 mm2
Dimensions 60 x 60 x 3 mm
Standard EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7.4 kA
*) See test certificate for exact classification.

Se ha añadido el artículo 318209 a favoritos.

Ir a favoritos

El artículo 318209 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Without intermediate plate, for two round and flat conductors

2 Productos

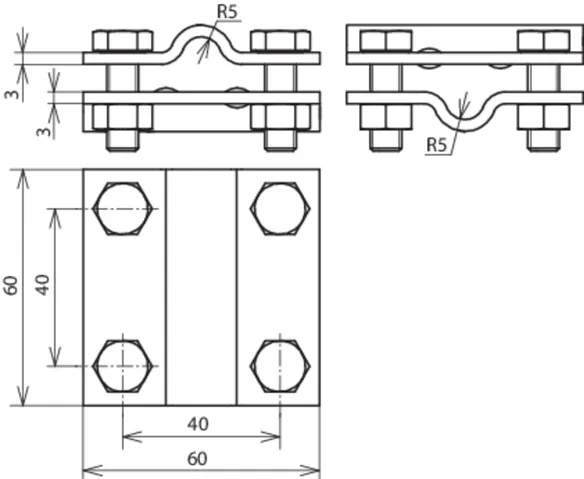

N.º art. 318251 KS 8.10 8.10 FL30 STTZN

GTIN 4013364046559, N.º de arancel aduanero (EU): 85359000, Peso bruto: 245.00 g, Empaquetado: 25.00 pc(s)

Figuras

Más información

Cross units without intermediate plate for two round and flat conductors HDG steel
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement
Material of clamp: St/tZn
Clamping range Rd / Rd: 8-10 / 8-10 mm
Clamping range Rd / Fl: 8-10 / 30 mm
Clamping range Fl / Fl: 30 / 30 mm
Material of screw / nut: St/tZn
Standard: EN 62561-1

Brand: DEHN
Type: KS 8.10 8.10 FL30 STTZN
Part No.: 318251
or equivalent.

Certificados



Datos técnicos

Material of clamp St/tZn
Clamping range Rd / Rd 8-10 / 8-10 mm
Clamping range Rd / Fl 8-10 / 30 mm
Clamping range Fl / Fl 30 / 30 mm
Dimensions 60 x 60 x 3 mm
Standard EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C) 14 kA
*) See test certificate for exact classification.

Se ha añadido el artículo 318251 a favoritos.

Ir a favoritos

El artículo 318251 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

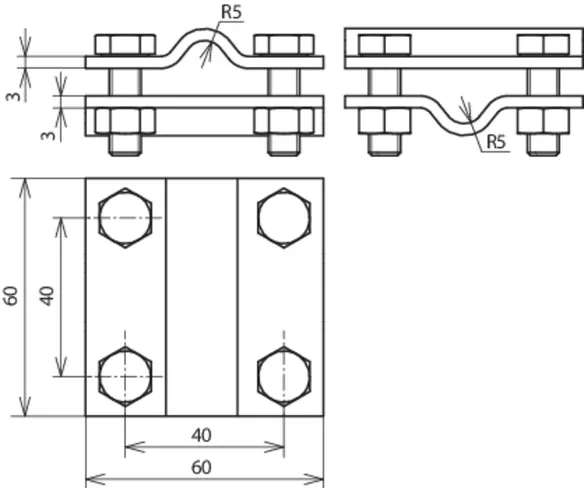

N.º art. 318219 KS 8.10 8.10 FL30 V4A

GTIN 4013364129320, N.º de arancel aduanero (EU): 85359000, Peso bruto: 239.00 g, Empaquetado: 25.00 pc(s)

Figuras

Más información

Cross units without intermediate plate for two round and flat conductors StSt
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement
Material of clamp: StSt (V4A)
Clamping range Rd / Rd: 8-10 / 8-10 mm
Clamping range Rd / Fl: 8-10 / 30 mm
Clamping range Fl / Fl: 30 / 30 mm
Material of screw / nut: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
Standard: EN 62561-1

Brand: DEHN
Type: KS 8.10 8.10 FL30 V4A
Part No.: 318219
or equivalent.

Certificados



Datos técnicos

Material of clamp StSt (V4A)
Clamping range Rd / Rd 8-10 / 8-10 mm
Clamping range Rd / Fl 8-10 / 30 mm
Clamping range Fl / Fl 30 / 30 mm
Clamping range (stranded / cable) 35-120 mm2
Dimensions 60 x 60 x 3 mm
Standard EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7.4 kA
*) See test certificate for exact classification.

Se ha añadido el artículo 318219 a favoritos.

Ir a favoritos

El artículo 318219 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Without intermediate plate, for two flat conductors

2 Productos

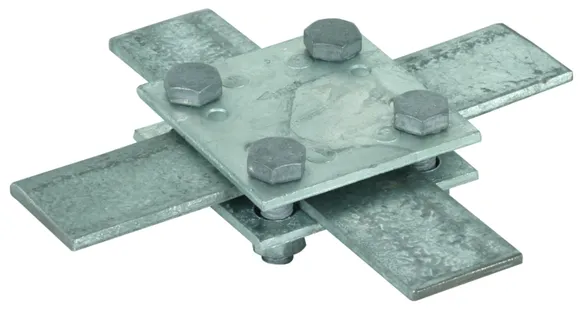

N.º art. 318033 KS FL30 STTZN

GTIN 4013364021471, N.º de arancel aduanero (EU): 85359000, Peso bruto: 240.00 g, Empaquetado: 25.00 pc(s)

Figuras

Más información

Cross units without intermediate plate for two flat conductors, HDG steel
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement
Material of clamp: St/tZn
Clamping range Fl / Fl: 30 / 30 mm
Material of screw / nut: St/tZn
Standard: EN 62561-1

Brand: DEHN
Type: KS FL30 STTZN
Part No.: 318033
or equivalent.

Certificados



Datos técnicos

Material of clamp St/tZn
Clamping range Fl / Fl 30 / 30 mm
Dimensions 60 x 60 x 3 mm
Standard EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C) 8.4 kA
*) See test certificate for exact classification.

Se ha añadido el artículo 318033 a favoritos.

Ir a favoritos

El artículo 318033 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 318233 KS FL30 V4A

GTIN 4013364096646, N.º de arancel aduanero (EU): 85359000, Peso bruto: 229.30 g, Empaquetado: 25.00 pc(s)

Figuras

Más información

Cross units without intermediate plate for two flat conductors, StSt (V4A)
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement
Material of clamp: StSt (V4A)
Clamping range Fl / Fl: 30 / 30 mm
Material of screw / nut: StSt (V4A)
Material No.: 1.4571 / 1.4404 / 1.4401
Standard: EN 62561-1

Brand: DEHN
Type: KS FL30 V4A
Part No.: 318233
or equivalent.

Certificados



Datos técnicos

Material of clamp StSt (V4A)
Clamping range Fl / Fl 30 / 30 mm
Dimensions 60 x 60 x 3 mm
Standard EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7.0 kA
*) See test certificate for exact classification.

Se ha añadido el artículo 318233 a favoritos.

Ir a favoritos

El artículo 318233 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Without intermediate plate, for two flat conductors up to 40 mm

1 Producto

N.º art. 320044 KS FL40 STTZN

GTIN 4013364021501, N.º de arancel aduanero (EU): 85359000, Peso bruto: 305.80 g, Empaquetado: 25.00 pc(s)

Figuras

Más información

cross units without intermediate plate for two flat conductors up to 40 mm, HDG steel
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement
Material of clamp: St/tZn
Clamping range Fl / Fl: 30-40 / 30-40 mm
Material of screw / nut: St/tZn
Standard: EN 62561-1

Brand: DEHN
Type: KS FL40 STTZN
Part No.: 320044
or equivalent.

Certificados



Datos técnicos

Material of clamp St/tZn
Clamping range Fl / Fl 30-40 / 30-40 mm
Dimensions 70 x 70 x 3 mm
Standard EN 62561-1
Short-circuit current (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12.6 kA
*) See test certificate for exact classification.

Se ha añadido el artículo 320044 a favoritos.

Ir a favoritos

El artículo 320044 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Without intermediate plate, for earth entries / air-termination rods

1 Producto

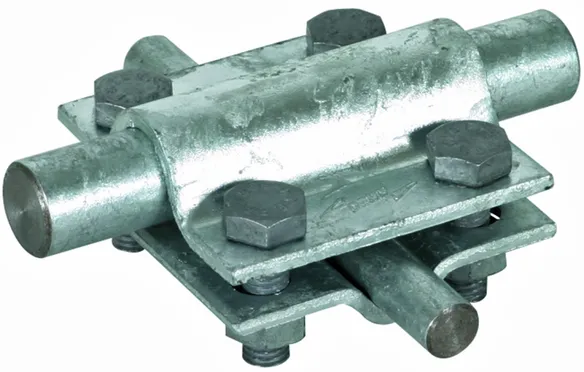

N.º art. 318252 KS 8.10 16 FL30 STTZN

GTIN 4013364048454, N.º de arancel aduanero (EU): 85359000, Peso bruto: 255.80 g, Empaquetado: 25.00 pc(s)

Figuras

Más información

Cross units without intermediate plate for earth entry rods / air-termination rods
Cross units for aboveground and
underground connections
for connecting conductors
in cross, parallel and T arrangement
Material of clamp: St/tZn
Clamping range Rd / Rd: 8-10 / 16 mm
Clamping range Rd / Fl: 16 / 30 mm
Material of screw / nut: St/tZn
Standard: EN 62561-1

Brand: DEHN
Type: KS 8.10 16 FL30 STTZN
Part No.: 318252
or equivalent.

Certificados



Datos técnicos

Material of clamp St/tZn
Clamping range Rd / Rd 8-10 / 16 mm
Clamping range Rd / Fl 16 / 30 mm
Dimensions 60 x 60 x 3 mm
Standard EN 62561-1
*) See test certificate for exact classification.

Se ha añadido el artículo 318252 a favoritos.

Ir a favoritos

El artículo 318252 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
back to top
