Connection Elements for HVI power Conductor / HVI power long Conductor

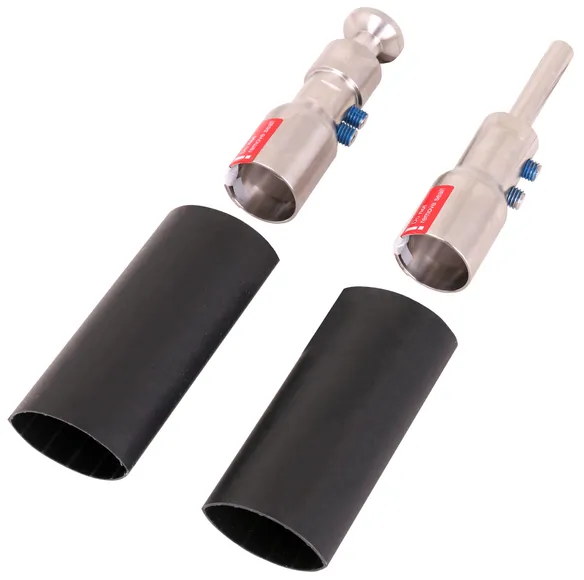

Connection kit for HVI power long Conductor Ø27 mm for installation inside the tube

Connection elements for sealing the HVI power long Conductor at both ends, for implementing the sealing end of the conductor in the supporting tube (head piece) and connection element for connection with other parts of the external lightning protection system or earth-termination system (including two heat-shrinkable sleeves).

1 Producto

N.º art. 819142 HVI P LO ASS KF 27 V2A

GTIN 4013364152458, N.º de arancel aduanero (EU): 85359000, Peso bruto: 431.00 g, Empaquetado: 1.00 pc(s)

Figuras

Más información

Connection elements for sealing HVI power long Conductors, StSt
Connection elements for sealing both ends of HVI power
long Conductors (Ø27 mm); for establishing the sealing
end of the conductor in the supporting tube (head piece)
and connection element for other parts of the external
lightning protection system or earth-termination system
(including two heat shrinkable sleeves).

Material : StSt
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: HVI P LO ASS KF 27 V2A
Part No.: 819142
or equivalent.

Certificados

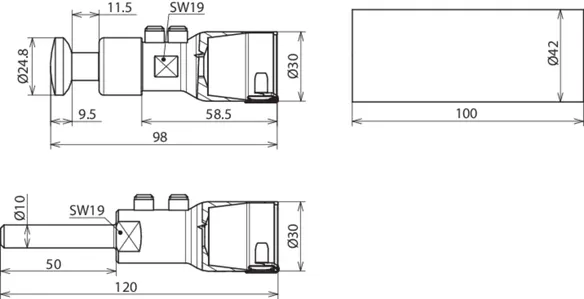

Datos técnicos

Material StSt
Connection bolt Ø10 mm, L 50 mm
Outside diameter Ø 30 mm
Screw M8x10 threaded pin mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 819142 a favoritos.

Ir a favoritos

El artículo 819142 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

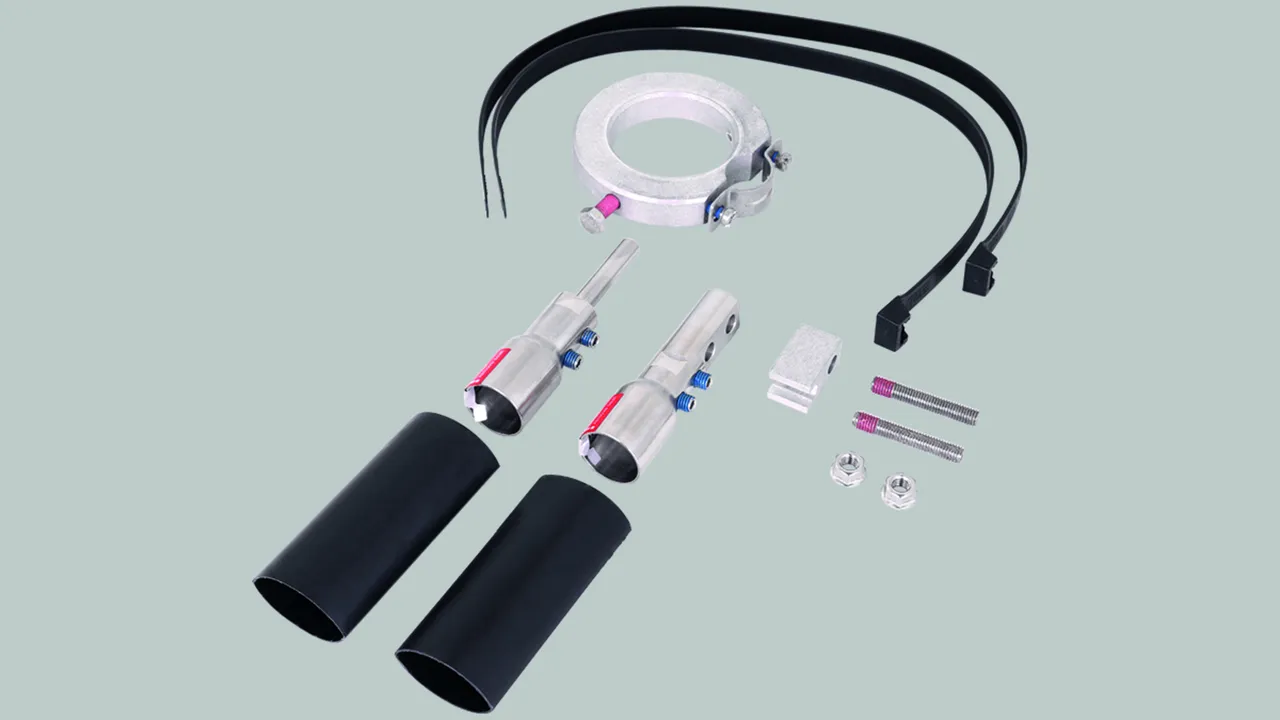

Connection kit for HVI power long Conductor Ø27 mm for installation outside the tube

Connection kit for HVI power Conductor for installation on HVI power supporting tubes GRP / Al consisting of connection elements, threaded pins, connection part, heat-shrinkable sleeves, cable ties and fixing ring with a slotted conductor holder (Ø27 mm).

1 Producto

N.º art. 819149 HVI P LO ASS RAV KF 27 V2A

GTIN 4013364272057, N.º de arancel aduanero (EU): 85359000, Peso bruto: 853.00 g, Empaquetado: 1.00 pc(s)

Figuras

Más información

Connection elements for sealing the HVI power long Conductor StSt
Connection elements for sealing the HVI power long Conductor Ø27
on both ends; for implementing the sealing end of the conductor
installed outside of the supporting tube (head piece) and connection
element for other parts of the external lightning protection system
or earth termination system, (incl. two heat-shrinkable sleeves).
Material : StSt
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: HVI P LO ASS RAV KF 27 V2A
Part No.: 819149
or equivalent.

Certificados

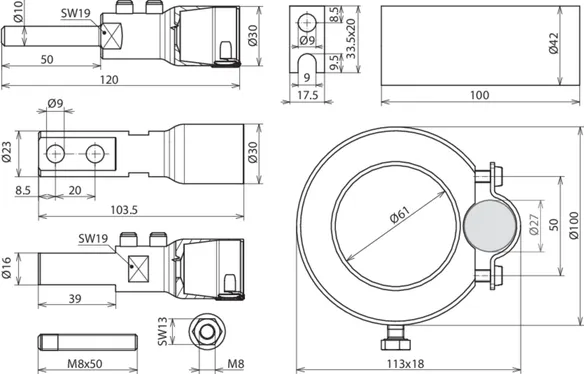

Datos técnicos

Material StSt
Connection bolt Ø10 mm, L 50 mm
Outside diameter Ø 30 mm
Screw M8x10 threaded pin mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 819149 a favoritos.

Ir a favoritos

El artículo 819149 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Insulated connection elements for HVI power long Conductor

<TRANSLATION_PLACEHOLDER>

2 Productos

N.º art. 819176 AE ISO BO10 KF HVI 90 V2A

GTIN 4013364534094, N.º de arancel aduanero (EU): 85359000, Peso bruto: 303.00 g, Empaquetado: 1.00 pc(s)

Figuras

Más información

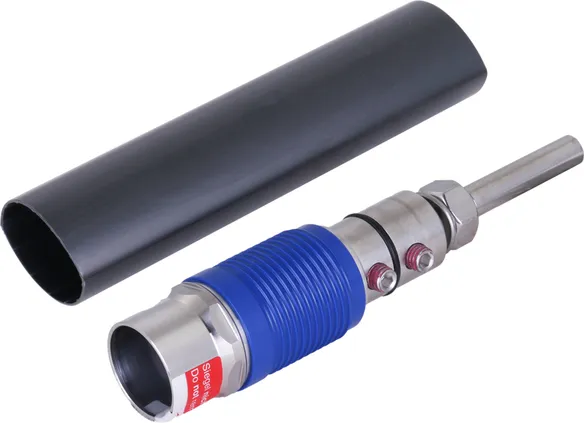

Insulating connection element for HVI power Conductor (earth side)
Insulating connection element
for sealing the
HVI power Conductor Earth-side
incl. heat-shrinkable sleeve.
for the dielectric withstand test
of the HVI power Conductor
Material : StSt / plastic

Brand: DEHN
Type: AE ISO BO10 KF HVI 90 V2A
Part No.: 819176
or equivalent.



Datos técnicos

Material StSt / plastic
Connection Bolt Ø10 mm, L 50 mm with M12 thread with spring washer
Screw Threaded pin M6 mm

Se ha añadido el artículo 819176 a favoritos.

Ir a favoritos

El artículo 819176 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 819177 AE ISO RIV KF HVI 90 V2A

GTIN 4013364534117, N.º de arancel aduanero (EU): 85359000, Peso bruto: 280.00 g, Empaquetado: 1.00 pc(s)

Figuras

Más información

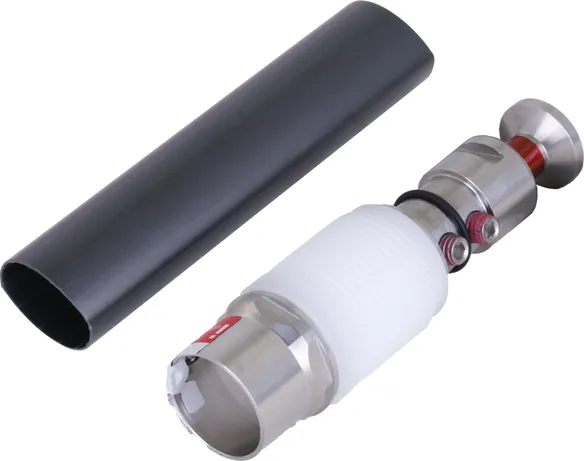

Insulating connection element for HVI power Conductor (installed inside the tube)
Insulating connection element
for sealing the
HVI power Conductor for installation inside the tube
incl. heat-shrinkable sleeve
for the dielectric withstand test
of the HVI power Conductor
Material : StSt / plastic

Brand: DEHN
Type: AE ISO RIV KF HVI 90 V2A
Part No.: 819177
or equivalent.



Datos técnicos

Material StSt / plastic
Connection Special mushroom head
Screw Threaded pin M6 mm

Se ha añadido el artículo 819177 a favoritos.

Ir a favoritos

El artículo 819177 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

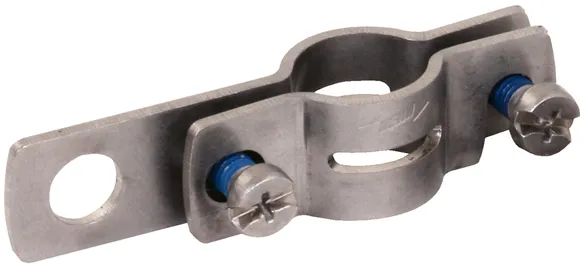

EB connection element for HVI power Conductor / HVI power long Conductor

For discharging the electric field of the HVI power Conductor (pre-assembled / on a reel) in the sealing end range.
Special slotted design to electrically contact the semi-conductive sheath.

1 Producto

N.º art. 410249 PAE 27 AB13 V2A

GTIN 4013364520028, N.º de arancel aduanero (EU): 85359000, Peso bruto: 62.00 g, Empaquetado: 1.00 pc(s)

Figuras

Más información

EB connection element for HVI power and HVI ultra Conductors, stainless steel
EB connection element for the discharging
the electrical field of the HVI power
and HVI ultra Conductor in the
sealing end range
Specially slotted contact surface
to electrically contact the
semi-conductive sheath.
Material : StSt
Clamping range Ø: 27 mm
Standard: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Brand: DEHN
Type: PAE 27 AB13 V2A
Part No.: 410249
or equivalent.



Datos técnicos

Material StSt
Clamping range Ø 27 mm
Connection hole Ø 13 mm
Screw m M6 x 14 mm
Standard DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 410249 a favoritos.

Ir a favoritos

El artículo 410249 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

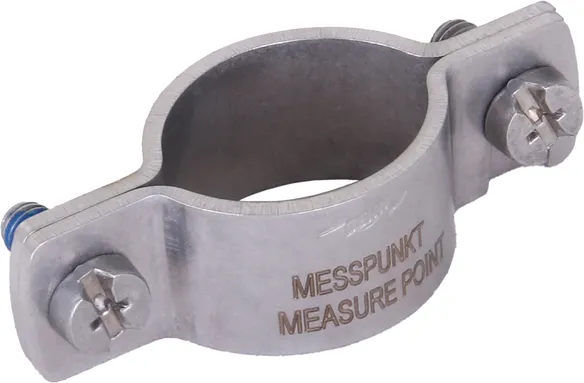

Measuring point terminal

1 Producto

N.º art. 819179 MPK 27 V2A

GTIN 4013364531963, N.º de arancel aduanero (EU): 85359000, Peso bruto: 50.18 g, Empaquetado: 1.00 pc(s)

Figuras

Más información

Measuring point terminal for the dielectric withstand test
Measuring point terminal for permanent
installation for connecting
measuring equipment for the dielectric withstand test
of HVI power Conductors.
Suitable for HVI power
Material : StSt
Clamping range Ø: 27 mm

Brand: DEHN
Type: MPK 27 V2A
Part No.: 819179
or equivalent.



Datos técnicos

Material StSt
Clamping range Ø 27 mm
Screw m M6 x 14 mm

Se ha añadido el artículo 819179 a favoritos.

Ir a favoritos

El artículo 819179 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
