DEHNshield ZP

Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 nach DIN EN 61643-11
Einfache, schnelle und komplett werkzeuglose Montage durch Click + Power-Anschlusstechnik für Sammelschienenkontaktierung und teilweise Push-in-Erdungsklemme
Leistungsstarke und endgeräteschonende RAC-Funkenstreckentechnologie
Perfekte Lösung für die Anforderungen der VDE-AR-N 4100 und VDE 0100-443/534
Platzsparende Bauform durch schmale Breite von z.T. nur 38 mm für kompakten Einsatz mit Einspeiseadapter oder integriertem Leitungsschutzschalter
Als SG- oder LSG-Variante mit integrierter überstromgeschützter 230 V Spannungsversorgung (L und N) jeweils für RfZ und APZ nach VDE-AR-N 4100
Schützt die gesamte elektrische Anlage bereits so nah wie möglich am Einspeisepunkt
Funktionsüberwachung aller Schutzpfade und mechanische Defektanzeige durch grün-rote Markierung im Sichtfenster
Ausschaltselektiv zu Sicherungen ab 35 A gG bis 25 kAeff Kurzschlussstrom
Erfüllt die Anforderungen an das Blitzstromableitvermögen nach DIN VDE 0100-534

DEHNshield ZP 2 TT 255

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Wohngebäuden mit äußerem Blitzschutz (Blitzschutzklasse III/IV).

1 Producto

N.º art. 909531 DSH ZP 2 TT 255

GTIN 4013364424807, N.º de arancel aduanero (EU): 85363090, Peso bruto: 610.48 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Archivos CAD

Kombi-Ableiter DEHNshield DSH ZP 2 TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 50 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP 2 TT 255
Art.-Nr.: 909531
oder gleichwertig.

Certificados

Datos técnicos

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	12,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	50 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	12,5 kA
Spezifische Energie [L-N] (W/R)	39,06 kJ/Ohm
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	50 kA
Spezifische Energie [N-PE] (W/R)	625 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	≤ 1,6 kV

Se ha añadido el artículo 909531 a favoritos.

Ir a favoritos

El artículo 909531 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield ZP 2 SG TT 255

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Wohngebäuden mit äußerem Blitzschutz (Blitzschutzklasse III/IV) inkl. überstromgeschützter 230 V Spannungsversorgung für RfZ / APZ nach VDE-AR-N 4100.

1 Producto

N.º art. 909631 DSH ZP 2 SG TT 255

GTIN 4013364424739, N.º de arancel aduanero (EU): 85363090, Peso bruto: 652.09 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Archivos CAD

Kombi-Ableiter DEHNshield DSH ZP 2 SG TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L)
für das intelligente Messsystem
Integrierte wechselbare Geräteschutzsicherung 6,3 A flink
mit 25 kA Ausschaltvermögen
Inkl. integrierter Ersatzsicherung im Gerät
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 50 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP 2 SG TT 255
Art.-Nr.: 909631
oder gleichwertig.

Certificados

Datos técnicos

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	12,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	50 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	12,5 kA
Spezifische Energie [L-N] (W/R)	39,06 kJ/Ohm
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	50 kA
Spezifische Energie [N-PE] (W/R)	625 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Spannungsversorgung (für RfZ/APZ nach VDE-AR-N 4100) (U_N )	230 V
Bemessungsstrom des Geräteschutz-Sicherungseinsatz (Class F) (I_n )	6,3 A
Sicherungseinsatz	SIBA GZ 6,3 x 32 mm F 500
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	≤ 1,6 kV

Se ha añadido el artículo 909631 a favoritos.

Ir a favoritos

El artículo 909631 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield ZP B2 TT 255

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung).

1 Producto

N.º art. 909331 DSH ZP B2 TT 255

GTIN 4013364422728, N.º de arancel aduanero (EU): 85363090, Peso bruto: 598.27 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Archivos CAD

Kombi-Ableiter DEHNshield DSH ZP B2 TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 30 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP B2 TT 255
Art.-Nr.: 909331
oder gleichwertig.

Certificados

Datos técnicos

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	7,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	30 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	7,5 kA
Spezifische Energie [L-N] (W/R)	14,06 kJ/Ohm
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	30 kA
Spezifische Energie [N-PE] (W/R)	225 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	≤ 1,6 kV

Se ha añadido el artículo 909331 a favoritos.

Ir a favoritos

El artículo 909331 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

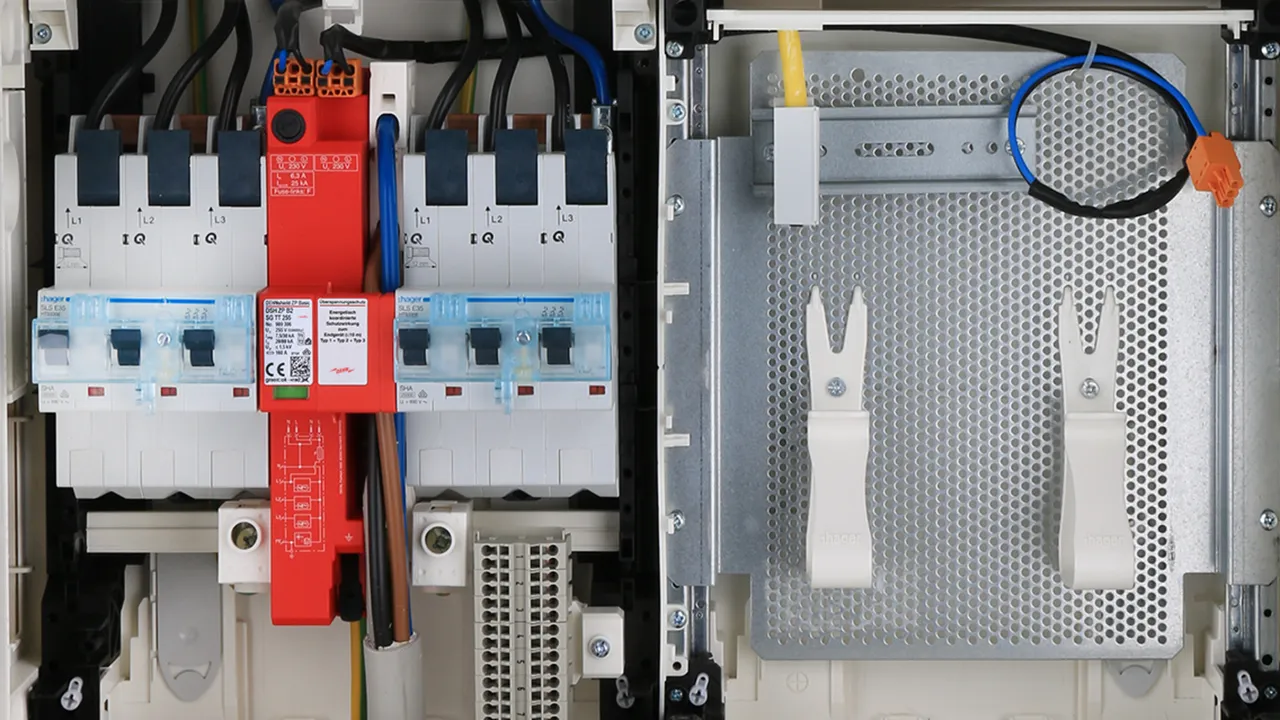

DEHNshield ZP B2 SG TT 255

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung) inkl. überstromgeschützter 230 V Spannungsversorgung für RfZ / APZ nach VDE-AR-N 4100.

1 Producto

N.º art. 909396 DSH ZP B2 SG TT 255

GTIN 4013364409859, N.º de arancel aduanero (EU): 85363090, Peso bruto: 646.13 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Archivos CAD

Kombi-Ableiter DEHNshield DSH ZP B2 SG TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L)
für das intelligente Messsystem
Integrierte wechselbare Geräteschutzsicherung 6,3 A flink
mit 25 kA Ausschaltvermögen
Inkl. integrierter Ersatzsicherung im Gerät
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 30 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP B2 SG TT 255
Art.-Nr.: 909396
oder gleichwertig.

Certificados

Datos técnicos

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	7,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	30 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	7,5 kA
Spezifische Energie [L-N] (W/R)	14,06 kJ/Ohm
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	30 kA
Spezifische Energie [N-PE] (W/R)	225 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Spannungsversorgung (für RfZ/APZ nach VDE-AR-N 4100) (U_N )	230 V
Bemessungsstrom des Geräteschutz-Sicherungseinsatz (Class F) (I_n )	6,3 A
Sicherungseinsatz	SIBA GZ 6,3 x 32 mm F 500
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	≤ 1,6 kV

Se ha añadido el artículo 909396 a favoritos.

Ir a favoritos

El artículo 909396 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield ZP 2 TNS 255

Kombi-Ableiter für TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (4+0-Schaltung) bei Wohngebäuden mit äußerem Blitzschutz (Blitzschutzklasse III/IV).

1 Producto

N.º art. 909540 DSH ZP 2 TNS 255

GTIN 4013364424784, N.º de arancel aduanero (EU): 85363090, Peso bruto: 577.05 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Archivos CAD

Kombi-Ableiter DEHNshield DSH ZP 2 TNS 255
4-poliger Kombi-Ableiter für 230/400 V TN-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 50 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP 2 TNS 255
Art.-Nr.: 909540
oder gleichwertig.

Certificados

Datos técnicos

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Schutzpegel [L-PE] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-PE] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE

Se ha añadido el artículo 909540 a favoritos.

Ir a favoritos

El artículo 909540 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield ZP 2 SG TNS 255

Kombi-Ableiter für TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (4+0-Schaltung) bei Wohngebäuden mit äußerem Blitzschutz (Blitzschutzklasse III/IV) inkl. überstromgeschützter 230 V Spannungsversorgung für RfZ / APZ nach VDE-AR-N 4100.

1 Producto

N.º art. 909640 DSH ZP 2 SG TNS 255

GTIN 4013364424715, N.º de arancel aduanero (EU): 85363090, Peso bruto: 617.65 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Archivos CAD

Kombi-Ableiter DEHNshield DSH ZP 2 SG TNS 255
4-poliger Kombi-Ableiter für 230/400 V TN-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L)
für das intelligente Messsystem
Integrierte wechselbare Geräteschutzsicherung 6,3 A flink
mit 25 kA Ausschaltvermögen
Inkl. integrierter Ersatzsicherung im Gerät
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 50 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP 2 SG TNS 255
Art.-Nr.: 909640
oder gleichwertig.

Certificados

Datos técnicos

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Schutzpegel [L-PE] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-PE] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Spannungsversorgung (für RfZ/APZ nach VDE-AR-N 4100) (U_N )	230 V
Bemessungsstrom des Geräteschutz-Sicherungseinsatz (Class F) (I_n )	6,3 A
Sicherungseinsatz	SIBA GZ 6,3 x 32 mm F 500

Se ha añadido el artículo 909640 a favoritos.

Ir a favoritos

El artículo 909640 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield ZP B2 TNS 255

Kombi-Ableiter für TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (4+0-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung).

1 Producto

N.º art. 909340 DSH ZP B2 TNS 255

GTIN 4013364424876, N.º de arancel aduanero (EU): 85363090, Peso bruto: 579.68 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Archivos CAD

Kombi-Ableiter DEHNshield DSH ZP B2 TNS 255
4-poliger Kombi-Ableiter für 230/400 V TN-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 30 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP B2 TNS 255
Art.-Nr.: 909340
oder gleichwertig.

Certificados

Datos técnicos

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Schutzpegel [L-PE] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-PE] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE

Se ha añadido el artículo 909340 a favoritos.

Ir a favoritos

El artículo 909340 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield ZP B2 SG TNS 255

Kombi-Ableiter für TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (4+0-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung) inkl. überstromgeschützter 230 V Spannungsversorgung für RfZ / APZ nach VDE-AR-N 4100.

1 Producto

N.º art. 909440 DSH ZP B2 SG TNS 255

GTIN 4013364409866, N.º de arancel aduanero (EU): 85363090, Peso bruto: 621.62 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Archivos CAD

Kombi-Ableiter DEHNshield DSH ZP B2 SG TNS 255
4-poliger Kombi-Ableiter für 230/400 V TN-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L)
für das intelligente Messsystem
Integrierte wechselbare Geräteschutzsicherung 6,3 A flink
mit 25 kA Ausschaltvermögen
Inkl. integrierter Ersatzsicherung im Gerät
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 30 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP B2 SG TNS 255
Art.-Nr.: 909440
oder gleichwertig.

Certificados

Datos técnicos

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Schutzpegel [L-PE] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Nennableitstoßstrom (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-PE] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Spannungsversorgung (für RfZ/APZ nach VDE-AR-N 4100) (U_N )	230 V
Bemessungsstrom des Geräteschutz-Sicherungseinsatz (Class F) (I_n )	6,3 A
Sicherungseinsatz	SIBA GZ 6,3 x 32 mm F 500

Se ha añadido el artículo 909440 a favoritos.

Ir a favoritos

El artículo 909440 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield ZP 2 TNC 255

Kombi-Ableiter für TN-C-Systeme zum Einsatz im Hauptstromversorgungssystem (3+0-Schaltung) bei Wohngebäuden mit äußerem Blitzschutz (Blitzschutzklasse III/IV).

1 Producto

N.º art. 909530 DSH ZP 2 TNC 255

GTIN 4013364424753, N.º de arancel aduanero (EU): 85363090, Peso bruto: 520.31 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Archivos CAD

Kombi-Ableiter DEHNshield DSH ZP 2 TNC 255
3-poliger Kombi-Ableiter für 230/400 V TN-C-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 37,5 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP 2 TNC 255
Art.-Nr.: 909530
oder gleichwertig.

Certificados

Datos técnicos

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Spezifische Energie [L-PEN] (W/R)	39,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	20 / 60 kA
Schutzpegel (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE

Se ha añadido el artículo 909530 a favoritos.

Ir a favoritos

El artículo 909530 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield ZP 2 SG TNC 255

Kombi-Ableiter für TN-C-Systeme zum Einsatz im Hauptstromversorgungssystem (3+0-Schaltung) bei Wohngebäuden mit äußerem Blitzschutz (Blitzschutzklasse III/IV) inkl. überstromgeschützter 230 V Spannungsversorgung für RfZ / APZ nach VDE-AR-N 4100.

1 Producto

N.º art. 909630 DSH ZP 2 SG TNC 255

GTIN 4013364424692, N.º de arancel aduanero (EU): 85363090, Peso bruto: 562.36 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Archivos CAD

Kombi-Ableiter DEHNshield DSH ZP 2 SG TNC 255
3-poliger Kombi-Ableiter für 230/400 V TN-C-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L)
für das intelligente Messsystem
Integrierte wechselbare Geräteschutzsicherung 6,3 A flink
mit 25 kA Ausschaltvermögen
Inkl. integrierter Ersatzsicherung im Gerät
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 37,5 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP 2 SG TNC 255
Art.-Nr.: 909630
oder gleichwertig.

Certificados

Datos técnicos

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Spezifische Energie [L-PEN] (W/R)	39,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	20 / 60 kA
Schutzpegel (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Spannungsversorgung (für RfZ/APZ nach VDE-AR-N 4100) (U_N )	230 V
Bemessungsstrom des Geräteschutz-Sicherungseinsatz (Class F) (I_n )	6,3 A
Sicherungseinsatz	SIBA GZ 6,3 x 32 mm F 500

Se ha añadido el artículo 909630 a favoritos.

Ir a favoritos

El artículo 909630 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield ZP B2 TNC 255

Kombi-Ableiter für TN-C-Systeme zum Einsatz im Hauptstromversorgungssystem (3+0-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung).

1 Producto

N.º art. 909330 DSH ZP B2 TNC 255

GTIN 4013364424852, N.º de arancel aduanero (EU): 85363090, Peso bruto: 522.37 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Archivos CAD

Kombi-Ableiter DEHNshield DSH ZP B2 TNC 255
3-poliger Kombi-Ableiter für 230/400 V TN-C-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 22,5 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP B2 TNC 255
Art.-Nr.: 909330
oder gleichwertig.

Certificados

Datos técnicos

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Spezifische Energie [L-PEN] (W/R)	14,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	20 / 60 kA
Schutzpegel (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE

Se ha añadido el artículo 909330 a favoritos.

Ir a favoritos

El artículo 909330 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield ZP B2 SG TNC 255

Kombi-Ableiter für TN-C-Systeme zum Einsatz im Hauptstromversorgungssystem (3+0-Schaltung) bei Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung) inkl. überstromgeschützter 230 V Spannungsversorgung für RfZ / APZ nach VDE-AR-N 4100.

1 Producto

N.º art. 909430 DSH ZP B2 SG TNC 255

GTIN 4013364409842, N.º de arancel aduanero (EU): 85363090, Peso bruto: 564.86 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Archivos CAD

Kombi-Ableiter DEHNshield DSH ZP B2 SG TNC 255
3-poliger Kombi-Ableiter für 230/400 V TN-C-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L)
für das intelligente Messsystem
Integrierte wechselbare Geräteschutzsicherung 6,3 A flink
mit 25 kA Ausschaltvermögen
Inkl. integrierter Ersatzsicherung im Gerät
Leistungsfähige und endgeräteschonende
RAC-Funkenstreckentechnologie
Mit Click + Power-Anschlusstechnik:
Komplett werkzeuglos direkt auf
40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 22,5 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie,
sowie direkt zum Endgerät
Platzsparende Baubreite von 38 mm für den
kompakten Einsatz mit Einspeiseadapter
Aufrastbarer Abdeck-Clip für flexible Größenanpassung
(max. 3 TE) unter Beachtung der DIN VDE 0603-1

Fabrikat: DEHN
Typ: DSH ZP B2 SG TNC 255
Art.-Nr.: 909430
oder gleichwertig.

Certificados

Datos técnicos

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Schutzpegel (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Blitzstoßstrom (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Spezifische Energie [L-PEN] (W/R)	14,06 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	20 / 60 kA
Schutzpegel (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Folgestromlöschfähigkeit AC (I_fi )	25 kA_eff
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²mehrdrähtig, feindrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Spannungsversorgung (für RfZ/APZ nach VDE-AR-N 4100) (U_N )	230 V
Bemessungsstrom des Geräteschutz-Sicherungseinsatz (Class F) (I_n )	6,3 A
Sicherungseinsatz	SIBA GZ 6,3 x 32 mm F 500

Se ha añadido el artículo 909430 a favoritos.

Ir a favoritos

El artículo 909430 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield ZP 2 LSG TT 255

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Gebäuden mit äußerem Blitzschutzsystem (Blitzschutzklasse III/IV).

1 Producto

N.º art. 909831 DSH ZP 2 LSG TT 255

GTIN 4013364449732, N.º de arancel aduanero (EU): 85363090, Peso bruto: 765.00 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Kombi-Ableiter DEHNshield DSH ZP 2 LSG TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN(C)-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L) für das intelligente Messsystem
Nachträgliche Integration eines einpoligen
B6 Leitungsschutzschalters möglich
zur Realisierung einer Spannungsversorgung
des intelligenten Messystems gem. VDE-AR-N 4100.
Zwei Buchsen für die 230 V Spannungsversorgung (N und L)
jeweils für RfZ / APZ im Gerät integriert;
Leistungsfähige und endgeräteschonende RAC-Funkenstreckentechnologie
Werkzeuglos direkt auf 40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 50 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH ZP 2 LSG TT 255
Art.-Nr.: 909831
oder gleichwertig.

Certificados

Datos técnicos

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	12,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	50 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	12,5 kA
Spezifische Energie [L-N] (W/R)	39,06 kJ/Ohm
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	50 kA
Spezifische Energie [N-PE] (W/R)	625 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²feindrähtig / 16-35 mm²mehrdrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Spannungsversorgung (für RfZ/APZ nach VDE-AR-N 4100) (U_N )	230 V
Einsetzbare Leitungsschutzschalter (Hersteller, Type)	ABB S201P-B6, Hager MB199
Bemessungsstrom des Leitungsschutzschalters (I_n )	6 A
Auslösecharakteristik	B
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	≤ 1,6 kV

Se ha añadido el artículo 909831 a favoritos.

Ir a favoritos

El artículo 909831 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield ZP B2 LSG TT 255

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Gebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung).

1 Producto

N.º art. 909731 DSH ZP B2 LSG TT 255

GTIN 4013364449725, N.º de arancel aduanero (EU): 85363090, Peso bruto: 765.00 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Kombi-Ableiter DEHNshield DSH ZP B2 LSG TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN(C)-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
Nachträgliche Integration eines einpoligen
B6 Leitungsschutzschalters möglich
zur Realisierung einer Spannungsversorgung
des intelligenten Messystems gem. VDE-AR-N 4100.
Zwei Buchsen für die 230 V Spannungsversorgung (N und L)
jeweils für RfZ / APZ im Gerät integriert;
Leistungsfähige und endgeräteschonende RAC-Funkenstreckentechnologie
Werkzeuglos direkt auf 40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 30 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH ZP B2 LSG TT 255
Art.-Nr.: 909731
oder gleichwertig.

Certificados

Datos técnicos

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	7,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	30 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	7,5 kA
Spezifische Energie [L-N] (W/R)	14,06 kJ/Ohm
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	30 kA
Spezifische Energie [N-PE] (W/R)	225 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²feindrähtig / 16-35 mm²mehrdrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Spannungsversorgung (für RfZ/APZ nach VDE-AR-N 4100) (U_N )	230 V
Einsetzbare Leitungsschutzschalter (Hersteller, Type)	ABB S201P-B6, Hager MB199
Bemessungsstrom des Leitungsschutzschalters (I_n )	6 A
Auslösecharakteristik	B
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	≤ 1,6 kV

Se ha añadido el artículo 909731 a favoritos.

Ir a favoritos

El artículo 909731 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield ZP 2 LSG A TT 255

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Gebäuden mit äußeren Blitzschutz (Blitzschutzklasse III/IV).

1 Producto

N.º art. 909231 DSH ZP 2 LSG A TT 255

GTIN 4013364449756, N.º de arancel aduanero (EU): 85363090, Peso bruto: 873.00 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Kombi-Ableiter DEHNshield DSH ZP 2 LSG A TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN(C)-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L)
für das intelligente Messsystem gem. VDE-AR-N 4100
Inkl. eines einpoligen B6 Leitungsschutzschalter für die Spannungsversorgung
mit plombierbarer Schutzabdeckung und je 2 Buchsen
und Stecker zur einfachen Verdrahtung.
Leistungsfähige und endgeräteschonende RAC-Funkenstreckentechnologie
Werkzeuglos direkt auf 40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 50 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH ZP 2 LSG A TT 255
Art.-Nr.: 909231
oder gleichwertig.

Certificados

Datos técnicos

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	12,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	50 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	12,5 kA
Spezifische Energie [L-N] (W/R)	39,06 kJ/Ohm
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	50 kA
Spezifische Energie [N-PE] (W/R)	625 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²feindrähtig / 16-35 mm²mehrdrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Spannungsversorgung (für RfZ/APZ nach VDE-AR-N 4100) (U_N )	230 V
Einsetzbare Leitungsschutzschalter (Hersteller, Type)	ABB S201P-B6, Hager MB199
Bemessungsstrom des Leitungsschutzschalters (I_n )	6 A
Auslösecharakteristik	B
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	≤ 1,6 kV

Se ha añadido el artículo 909231 a favoritos.

Ir a favoritos

El artículo 909231 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield ZP B2 LSG A TT 255

Kombi-Ableiter für TT- und TN-S-Systeme zum Einsatz im Hauptstromversorgungssystem (3+1-Schaltung) bei Gebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung).

1 Producto

N.º art. 909131 DSH ZP B2 LSG A TT 255

GTIN 4013364449749, N.º de arancel aduanero (EU): 85363090, Peso bruto: 873.00 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Kombi-Ableiter DEHNshield DSH ZP B2 LSG A TT 255
4-poliger Kombi-Ableiter für 230/400 V
TT- und TN(C)-S-Systeme
Zum Einsatz im Vorzählerbereich gemäß VDE-AR-N 4100
Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11
inkl. 2 x 230 V Spannungsversorgung (N und L)
für das intelligente Messsystem gem. VDE-AR-N 4100
Inkl. eines einpoligen B6 Leitungsschutzschalter für die Spannungsversorgung
mit plombierbarer Schutzabdeckung und je 2 Buchsen
und Stecker zur einfachen Verdrahtung.
Leistungsfähige und endgeräteschonende RAC-Funkenstreckentechnologie
Werkzeuglos direkt auf 40 mm-Sammelschienensystem montierbar
Höchste Dauerspannung: 255 Vac
Schutzpegel: <= 1,5 kV
Blitzstoßstrom gesamt (10/350): 30 kA
Folgestromlöschfähigkeit: 25 kAeff
Energetische Koordination nach DIN EN 62305-4 zu
Ableitern der Red/Line-Familie sowie direkt zum Endgerät

Fabrikat: DEHN
Typ: DSH ZP B2 LSG A TT 255
Art.-Nr.: 909131
oder gleichwertig.

Certificados

Datos técnicos

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	7,5 kA
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	30 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	VDE

SPD nach EN 61643-11 / ... IEC 61643-11	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Energetisch koordinierte Schutzwirkung zum Endgerät (≤ 10 m)	Typ 1 + Typ 2 + Typ 3
Nennspannung AC (U_N )	230 / 400 V (50 / 60 Hz)
Höchste Dauerspannung AC (U_C )	255 V (50 / 60 Hz)
Blitzstoßstrom (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Blitzstoßstrom (10/350 µs) [L-N] (I_imp )	7,5 kA
Spezifische Energie [L-N] (W/R)	14,06 kJ/Ohm
Blitzstoßstrom (10/350 µs) [N-PE] (I_imp )	30 kA
Spezifische Energie [N-PE] (W/R)	225 kJ/Ohm
Nennableitstoßstrom (8/20 µs) [L-N]/[N-PE] (I_n )	20 / 80 kA
Schutzpegel [L-N] (U_P )	≤ 1,5 kV
Schutzpegel [N-PE] (U_P )	≤ 1,5 kV
Leerlaufspannung des Hybridgenerators (U_OC )	20 kV
Max. netzseitiger Überstromschutz	160 A gG
TOV-Spannung [L-N] (U_T) – Charakteristik	440 V / 120 min. – Festigkeit
TOV-Spannung [N-PE] (U_T) – Charakteristik	1200 V / 200 ms – Festigkeit
Betriebstemperaturbereich (T_U )	-40 °C ... +80 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (PEN, 9)	16-25 mm²feindrähtig / 16-35 mm²mehrdrähtig
Montage auf	40-mm-Sammelschienensystem
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 30 (mit Abdeckung)
Zulassungen	VDE
Spannungsversorgung (für RfZ/APZ nach VDE-AR-N 4100) (U_N )	230 V
Einsetzbare Leitungsschutzschalter (Hersteller, Type)	ABB S201P-B6, Hager MB199
Bemessungsstrom des Leitungsschutzschalters (I_n )	6 A
Auslösecharakteristik	B
Erweiterte technische Daten:	---------------------------------
Schutzpegel [L-PE] (U_P )	≤ 1,6 kV

Se ha añadido el artículo 909131 a favoritos.

Ir a favoritos

El artículo 909131 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield ZP

DEHNshield ZP 2 TT 255

N.º art. 909531 DSH ZP 2 TT 255

Debe estar registrado para descargar 909331.stp.

Debe estar registrado para descargar 909331.igs.

Debe estar registrado para descargar 909331.jt.

Debe estar registrado para descargar 909331.dwg.

Debe estar registrado para descargar 909330m_D.dxf.

Debe estar registrado para descargar DEHN.909531.wspak.

Debe estar registrado para descargar 909331.zip.

Se ha añadido el artículo 909531 a favoritos.

El artículo 909531 ha sido añadido a la cesta de compra.

DEHNshield ZP 2 SG TT 255

N.º art. 909631 DSH ZP 2 SG TT 255

Debe estar registrado para descargar 909396.stp.

Debe estar registrado para descargar 909396.igs.

Debe estar registrado para descargar 909396.jt.

Debe estar registrado para descargar 909396.dwg.

Debe estar registrado para descargar 909430m_D.dxf.

Debe estar registrado para descargar DEHN.909631.wspak.

Debe estar registrado para descargar 909331.zip.

Se ha añadido el artículo 909631 a favoritos.

El artículo 909631 ha sido añadido a la cesta de compra.

DEHNshield ZP B2 TT 255

N.º art. 909331 DSH ZP B2 TT 255

Debe estar registrado para descargar 909331.stp.

Debe estar registrado para descargar 909331.igs.

Debe estar registrado para descargar 909331.jt.

Debe estar registrado para descargar 909331.dwg.

Debe estar registrado para descargar 909330m_D.dxf.

Debe estar registrado para descargar DEHN.909331.wspak.

Debe estar registrado para descargar 909331_eplan.zip.

Se ha añadido el artículo 909331 a favoritos.

El artículo 909331 ha sido añadido a la cesta de compra.

DEHNshield ZP B2 SG TT 255

N.º art. 909396 DSH ZP B2 SG TT 255

Debe estar registrado para descargar 909396.stp.

Debe estar registrado para descargar 909396.igs.

Debe estar registrado para descargar 909396.jt.

Debe estar registrado para descargar 909396.dwg.

Debe estar registrado para descargar 909430m_D.dxf.

Debe estar registrado para descargar DEHN.909396.wspak.

Debe estar registrado para descargar 909396_eplan.zip.

Se ha añadido el artículo 909396 a favoritos.

El artículo 909396 ha sido añadido a la cesta de compra.

DEHNshield ZP 2 TNS 255

N.º art. 909540 DSH ZP 2 TNS 255

Debe estar registrado para descargar 909331.stp.

Debe estar registrado para descargar 909331.igs.

Debe estar registrado para descargar 909331.jt.

Debe estar registrado para descargar 909331.dwg.

Debe estar registrado para descargar 909330m_D.dxf.

Debe estar registrado para descargar DEHN.909540.wspak.

Debe estar registrado para descargar 909340.zip.

Se ha añadido el artículo 909540 a favoritos.

El artículo 909540 ha sido añadido a la cesta de compra.

DEHNshield ZP 2 SG TNS 255

N.º art. 909640 DSH ZP 2 SG TNS 255

Debe estar registrado para descargar 909396.stp.

Debe estar registrado para descargar 909396.igs.

Debe estar registrado para descargar 909396.jt.

Debe estar registrado para descargar 909396.dwg.

Debe estar registrado para descargar 909430m_D.dxf.

Debe estar registrado para descargar DEHN.909640.wspak.

Se ha añadido el artículo 909640 a favoritos.

El artículo 909640 ha sido añadido a la cesta de compra.

DEHNshield ZP B2 TNS 255

N.º art. 909340 DSH ZP B2 TNS 255

Debe estar registrado para descargar 909331.stp.

Debe estar registrado para descargar 909331.igs.

Debe estar registrado para descargar 909331.jt.

Debe estar registrado para descargar 909331.dwg.

Debe estar registrado para descargar 909330m_D.dxf.

Debe estar registrado para descargar DEHN.909340.wspak.

Debe estar registrado para descargar 909340_eplan.zip.

Se ha añadido el artículo 909340 a favoritos.

El artículo 909340 ha sido añadido a la cesta de compra.

DEHNshield ZP B2 SG TNS 255

N.º art. 909440 DSH ZP B2 SG TNS 255

Debe estar registrado para descargar 909396.stp.
