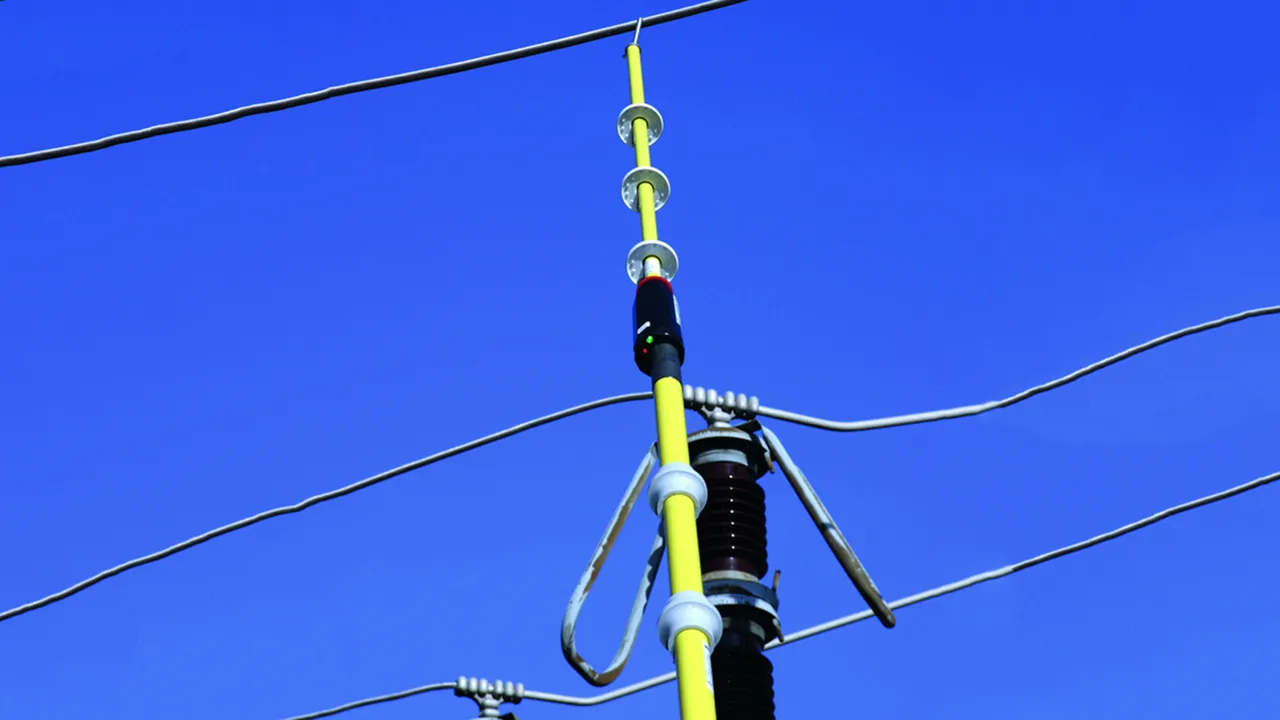

Spannungsprüferset PHE III

Sicher – Spannungsfreiheit feststellen

Sichere Anzeigenerkennung
Leichte Handhabung
Universell einsetzbares Set
Kosten- / platzsparender Transport

Detalles

Nennspannung 20 kV / 50 Hz

Kategorie "S" für Schaltanlagen und Freileitungen.

1 Producto

N.º art. 767724 PHE3S 20 S ZK

GTIN 4013364125902, N.º de arancel aduanero (EU): 90303370, Peso bruto: 4.22 kg, Empaquetado: 1.00 Stk.

Figuras

Más información

Certificados

Datos técnicos

Nennspannung (U_N )	20 kV
Gesamtlänge (l_{G max} )	3080 mm
Eintauchtiefe (I_{O max} )	1580 mm

Nennspannung (U_N )	20 kV
Spannungsart	AC
Frequenz	50 Hz
Kategorie	S
Gesamtlänge (l_{G max} )	3080 mm
Eintauchtiefe (I_{O max} )	1580 mm
Norm Prüfkopf	DIN VDE 0682-411 (EN/IEC 61243-1)
Norm Universalzahnkupplung	DIN VDE 0682-211 (EN/IEC 60832)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Se ha añadido el artículo 767724 a favoritos.

Ir a favoritos

El artículo 767724 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Nennspannung 20 kV / 50 Hz

Kategorie "L" für Freileitungen.

1 Producto

N.º art. 767725 PHE3S 20 L ZK

GTIN 4013364125919, N.º de arancel aduanero (EU): 90303370, Peso bruto: 9.10 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Nennspannung (U_N )	20 kV
Gesamtlänge (l_{G max} / I_{G min} )	11000 / 2150 mm
Eintauchtiefe (I_O )	190 mm

Nennspannung (U_N )	20 kV
Spannungsart	AC
Frequenz	50 Hz
Kategorie	L
Gesamtlänge (l_{G max} / I_{G min} )	11000 / 2150 mm
Eintauchtiefe (I_O )	190 mm
Norm Prüfkopf	DIN VDE 0682-411 (EN/IEC 61243-1)
Norm Universalzahnkupplung	DIN VDE 0682-211 (EN/IEC 60832)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Se ha añadido el artículo 767725 a favoritos.

Ir a favoritos

El artículo 767725 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Nennspannungsbereich 60 ... 110 kV / 50 Hz

Kategorie "S" für Schaltanlagen und Freileitungen.

2 Productos

N.º art. 767980 PHE3S2 60 110 S

GTIN 4013364125926, N.º de arancel aduanero (EU): 90303370, Peso bruto: 6.98 kg, Empaquetado: 1.00 Stk.

Predecesor

Figuras

Más información

Certificados

Datos técnicos

Nennspannung (U_N )	60 ... 110 kV
Gesamtlänge (I_G )	2980 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	60 ... 110 kV
Spannungsart	AC
Frequenz	50 Hz
Kategorie	S
Gesamtlänge (I_G )	2980 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Se ha añadido el artículo 767980 a favoritos.

Ir a favoritos

El artículo 767980 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 767990 PHE3 60 110 S

GTIN 4013364135956, N.º de arancel aduanero (EU): 90303370, Peso bruto: 3.48 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Nennspannung (U_N )	60 ... 110 kV
Gesamtlänge (I_G )	2980 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	60 ... 110 kV
Spannungsart	AC
Frequenz	50 Hz
Kategorie	S
Gesamtlänge (I_G )	2980 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Se ha añadido el artículo 767990 a favoritos.

Ir a favoritos

El artículo 767990 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Nennspannungsbereich 60 ... 110 kV / 50 Hz, KODIERT

Spezielle Prüfspitze und Anzeigegerät sind zueinander kodiert. D. h., es passt mechanisch keine andere Prüfspitze in das verwendete Anzeigegerät. Eine Verwechslung mit anderen Prüfspitzen ist somit ausgeschlossen.

Kategorie "S" für Schaltanlagen und Freileitungen in kodierter Ausführung.

1 Producto

N.º art. 769712 PHE3S60 110S CSN7774

GTIN 4013364242517, N.º de arancel aduanero (EU): 90303370, Peso bruto: 7.23 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Nennspannung (U_N )	60 ... 110 kV
Gesamtlänge (l_{G max} / I_{G min} )	4470 / 2840 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	60 ... 110 kV
Spannungsart	AC
Frequenz	50 Hz
Kategorie	S
Gesamtlänge (l_{G max} / I_{G min} )	4470 / 2840 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Se ha añadido el artículo 769712 a favoritos.

Ir a favoritos

El artículo 769712 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Nennspannungsbereich 110 ... 132 kV / 50 und 16,7 Hz

Ohne Umschaltung für Drehstromanlagen 50 Hz und mittig geerdete einphasige Bahnstromleitungen 16,7 Hz.
Keine Bereichsumschaltung notwendig.

Kategorie "S"

1 Producto

N.º art. 767131 PHE3S 110 132 S

GTIN 4013364139411, N.º de arancel aduanero (EU): 90303370, Peso bruto: 6.20 kg, Empaquetado: 1.00 Stk.

Figuras

Más información

Certificados

Datos técnicos

Nennspannung (U_N )	110 ... 132 kV
Gesamtlänge (I_G )	3440 mm
Eintauchtiefe (I_O )	880 mm
DB Zeichnungs-Nr.	3 Eku 710 001
DB Material-Nr.	01 101 358

Nennspannung (U_N )	110 ... 132 kV
Spannungsart	AC
Frequenz	50 und 16,7 Hz
Kategorie	S
Gesamtlänge (I_G )	3440 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Innenraum- und Freiluftanlagen
Anwendung	Schaltanlagen und Freileitungen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr
DB Zeichnungs-Nr.	3 Eku 710 001
DB Material-Nr.	01 101 358

Se ha añadido el artículo 767131 a favoritos.

Ir a favoritos

El artículo 767131 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Nennspannung 66 kV / 16,7 Hz

Kategorie "S" für einseitig geerdete Einphasenanlagen

1 Producto

N.º art. 769714 PHE3 66 16.7S SN7705

GTIN 4013364246768, N.º de arancel aduanero (EU): 90303370, Peso bruto: 3.76 kg, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Certificados

Datos técnicos

Nennspannung (U_N )	66 kV
Gesamtlänge (I_G )	2980 mm
Eintauchtiefe (I_O )	880 mm

Nennspannung (U_N )	66 kV
Spannungsart	AC
Frequenz	16,7 Hz
Kategorie	S
Gesamtlänge (I_G )	2980 mm
Eintauchtiefe (I_O )	880 mm
Norm	DIN VDE 0682-411 (EN/IEC 61243-1)
Temperaturbereich	–25 °C ... +55 °C, Klimaklasse N
Bauart	Zusammengehörig
Verwendbar bei	_
Einsatzort	Freiluftanlagen
Anwendung	Oberleitungen elektrischer Bahnen
Ausführung	einpolig
Anzeige	Akustisch und optisch
Eigenprüfvorrichtung	Ja
Werkstoff Prüfelektrode	Cu-Legierung/gal Sn
Werkstoff Prüfspitze	Glasfaserverstärktes Epoxydharzrohr
Werkstoff Anzeigegerät	Kunststoff, vollisoliert
Werkstoff Isolierstange	Glasfaserverstärktes Polyesterrohr

Se ha añadido el artículo 769714 a favoritos.

Ir a favoritos

El artículo 769714 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
