DEHNsecure modular

Koordinierter Blitzstrom-Ableiter auf Funkenstreckenbasis, bestehend aus Basisteil und gestecktem Schutzmodul
Speziell für den Einsatz in DC-Stromkreisen geeignete Funkenstreckentechnologie
Hohes Blitzstrom-Ableitvermögen von 25 kA (10/350 µs)
Auf Überspannungs-Schutzgerät DEHNguard SE DC ... direkt koordiniert
Tiefer Schutzpegel
Funktions- / Defektanzeige durch grün-rote Markierung im Sichtfenster
Einfacher, werkzeugloser Schutzmodulwechsel durch Modulverriegelungssystem mit Modulentriegelungstaste

DEHNsecure M 1 ...

Einpoliger, modularer, koordinierter Blitzstrom-Ableiter für Gleichstromanwendungen.

3 Productos

N.º art. 971121 DSE M 1 60

GTIN 4013364138582, N.º de arancel aduanero (EU): 85363090, Peso bruto: 300.00 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Archivos CAD

Koordinierter Blitzstrom-Ableiter DEHNsecure M 1 60
1-poliger, modularer, steckbarer koordinierter Blitzstrom-Ableiter
für Gleichstromanwendungen, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 60 V dc
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 25 kA
Kurzschlussfestigkeit DC: 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE M 1 60
Art.-Nr.: 971121
oder gleichwertig.

Certificados

Datos técnicos

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	250 A gG
Zulassungen	UL

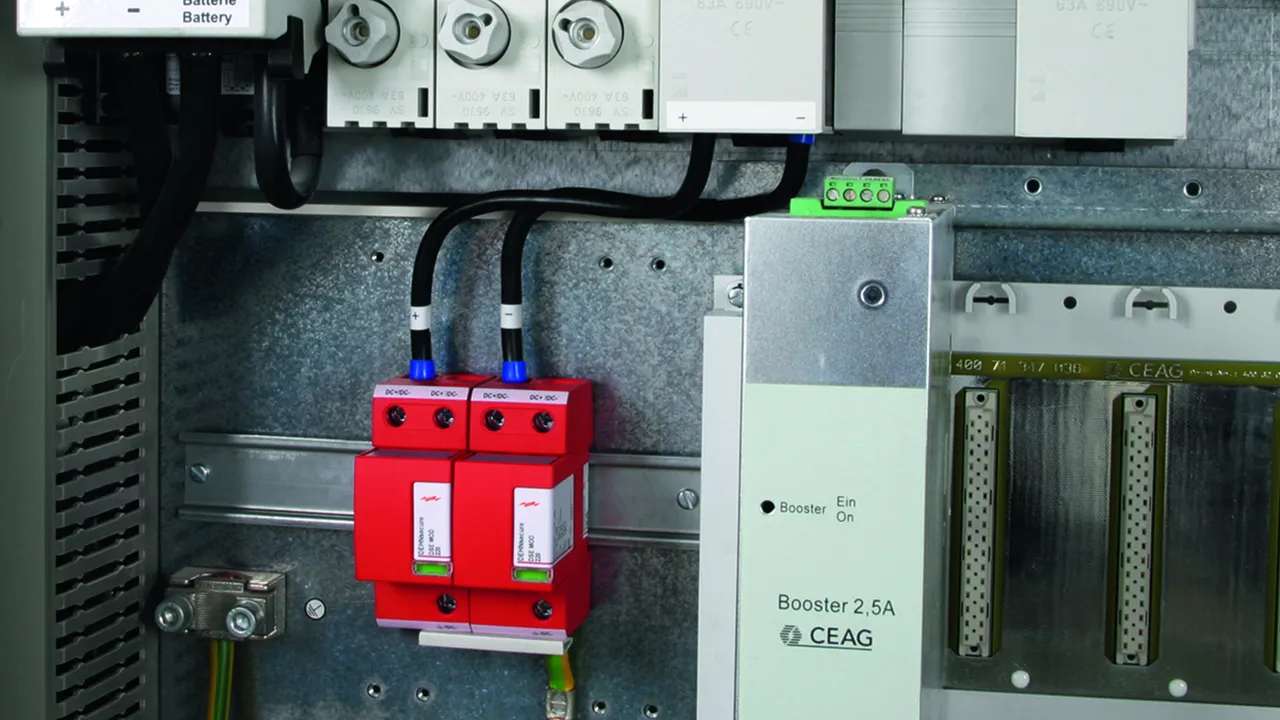

Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Schutzpegel (U_P )	≤ 1,5 kV
Direkt koordiniert zu DEHNguard	DG SE DC 60 (Art.-Nr. 972 110)
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	125 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, 9/DC-) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+'/DC-') (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Se ha añadido el artículo 971121 a favoritos.

Ir a favoritos

El artículo 971121 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 971120 DSE M 1 220

GTIN 4013364133631, N.º de arancel aduanero (EU): 85363090, Peso bruto: 268.20 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Archivos CAD

Koordinierter Blitzstrom-Ableiter DEHNsecure M 1 220
1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
für Gleichstromanwendungen, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 220 V dc
Schutzpegel: <= 2,5 kV
Blitzstoßstrom (10/350): 25 kA
Kurzschlussfestigkeit DC: 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE M 1 220
Art.-Nr.: 971120
oder gleichwertig.

Certificados

Datos técnicos

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	220 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. netzseitiger Überstromschutz	250 A gG
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	220 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Schutzpegel (U_P )	≤ 2,5 kV
Koordiniert zu DEHNguard (Leitungslänge ≥ 1 m)	DG SE DC 242 (Art.-Nr. 972 120)
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	125 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, 9/DC-) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+'/DC-') (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Se ha añadido el artículo 971120 a favoritos.

Ir a favoritos

El artículo 971120 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 971122 DSE M 1 242

GTIN 4013364144477, N.º de arancel aduanero (EU): 85363090, Peso bruto: 273.70 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Archivos CAD

Koordinierter Blitzstrom-Ableiter DEHNsecure M 1 242
1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
für Gleichstromanwendungen, Breite 2TE
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 242 V dc
Schutzpegel: <= 2,5 kV
Blitzstoßstrom (10/350): 25 kA
Kurzschlussfestigkeit DC: 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE M 1 242
Art.-Nr.: 971122
oder gleichwertig.

Certificados

Datos técnicos

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	242 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. netzseitiger Überstromschutz	250 A gG
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Höchste Dauerspannung AC (U_C )	255 V

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	242 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Schutzpegel (U_P )	≤ 2,5 kV
Koordiniert zu DEHNguard (Leitungslänge ≥ 1 m)	DG SE DC 242 (Art.-Nr. 972 120)
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	125 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, 9/DC-) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+'/DC-') (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	ja
– Höchste Dauerspannung AC (U_C )	255 V

Se ha añadido el artículo 971122 a favoritos.

Ir a favoritos

El artículo 971122 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNsecure M 1 ... FM

Einpoliger, modularer, koordinierter Blitzstrom-Ableiter für Gleichstromanwendungen; mit Fernmeldekontakt für Überwachungseinrichtung (potentialfreier Wechsler).

3 Productos

N.º art. 971126 DSE M 1 60 FM

GTIN 4013364138599, N.º de arancel aduanero (EU): 85363090, Peso bruto: 304.00 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Archivos CAD

Koordinierter Blitzstrom-Ableiter DEHNsecure M 1 60 FM
1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
für Gleichstromanwendungen, Breite 2TE
mit Fernmeldekontakt
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 60 V dc
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 25 kA
Kurzschlussfestigkeit DC: 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE M 1 60 FM
Art.-Nr.: 971126
oder gleichwertig.

Certificados

Datos técnicos

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 1,5 kV
Max. netzseitiger Überstromschutz	250 A gG
Zulassungen	UL
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Nennableitstoßstrom (8/20 µs) (I_n )	25 kA
Schutzpegel (U_P )	≤ 1,5 kV
Direkt koordiniert zu DEHNguard	DG SE DC 60 FM (Art.-Nr. 972 115)
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	125 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, 9/DC-) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+'/DC-') (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
Zulassungen	UL
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Se ha añadido el artículo 971126 a favoritos.

Ir a favoritos

El artículo 971126 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 971125 DSE M 1 220 FM

GTIN 4013364133648, N.º de arancel aduanero (EU): 85363090, Peso bruto: 241.90 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Archivos CAD

Koordinierter Blitzstrom-Ableiter DEHNsecure M 1 220 FM
1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
für Gleichstromanwendungen, Breite 2TE
mit Fernmeldekontakt
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 220 V dc
Schutzpegel: <= 2,5 kV
Blitzstoßstrom (10/350): 25 kA
Kurzschlussfestigkeit DC: 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE M 1 220 FM
Art.-Nr.: 971125
oder gleichwertig.

Certificados

Datos técnicos

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	220 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. netzseitiger Überstromschutz	250 A gG
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	220 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Schutzpegel (U_P )	≤ 2,5 kV
Koordiniert zu DEHNguard (Leitungslänge ≥ 1 m)	DG SE DC 500 FM (Art.-Nr. 972 135)
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	125 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, 9/DC-) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+'/DC-') (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	nein

Se ha añadido el artículo 971125 a favoritos.

Ir a favoritos

El artículo 971125 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 971127 DSE M 1 242 FM

GTIN 4013364144484, N.º de arancel aduanero (EU): 85363090, Peso bruto: 269.50 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Archivos CAD

Koordinierter Blitzstrom-Ableiter DEHNsecure M 1 242 FM
1-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter, Breite 2TE
für Gleichstromanwendungen, Breite 2TE
mit Fernmeldekontakt
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 242 V dc
Schutzpegel: <= 2,5 kV
Blitzstoßstrom (10/350): 25 kA
Kurzschlussfestigkeit DC: 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE M 1 242 FM
Art.-Nr.: 971127
oder gleichwertig.

Certificados

Datos técnicos

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	242 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Schutzpegel (U_P )	≤ 2,5 kV
Max. netzseitiger Überstromschutz	250 A gG
FM-Kontakte / Kontaktform	Wechsler
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Höchste Dauerspannung AC (U_C )	255 V

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	242 V
Blitzstoßstrom (10/350 µs) (I_imp )	25 kA
Spezifische Energie (W/R)	156,25 kJ/Ohm
Schutzpegel (U_P )	≤ 2,5 kV
Koordiniert zu DEHNguard (Leitungslänge ≥ 1 m)	DG SE DC 500 FM (Art.-Nr. 972 135)
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	125 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (DC+/DC-, DC+'/DC-', 9/DC-) (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, 9/DC-) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+'/DC-') (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	2 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein- / feindrähtig
Erweiterte technische Daten:	Verwendung in Sicherheitsbeleuchtungen
– Betrieb an DC und AC möglich	ja
– Höchste Dauerspannung AC (U_C )	255 V

Se ha añadido el artículo 971127 a favoritos.

Ir a favoritos

El artículo 971127 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNsecure M 2P ... (FM)

Zweipoliger, modularer, koordinierter Blitzstrom-Ableiter für Gleichstromanwendungen bis 60 V (1+1-Schaltung); in der Ausführung FM mit potentialfreiem Fernmeldekontakt.

2 Productos

N.º art. 971221 DSE M 2P 60

GTIN 4013364138612, N.º de arancel aduanero (EU): 85363090, Peso bruto: 638.00 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Archivos CAD

Koordinierter Blitzstrom-Ableiter DEHNsecure M 2P 60
2-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
für Gleichstromanwendungen, Breite 4TE
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 60 V dc
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 50 kA
Kurzschlussfestigkeit DC: 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE M 2P 60
Art.-Nr.: 971221
oder gleichwertig.

Certificados

Datos técnicos

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Schutzpegel (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	250 A gG
Zulassungen	UL

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Spezifische Energie (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25 / 625,00 kJ/Ohm
Direkt koordiniert zu DEHNguard	DG SE DC 60 (Art.-Nr. 972 110)
Schutzpegel (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	17 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	125 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	UL

Se ha añadido el artículo 971221 a favoritos.

Ir a favoritos

El artículo 971221 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 971226 DSE M 2P 60 FM

GTIN 4013364138629, N.º de arancel aduanero (EU): 85363090, Peso bruto: 675.00 g, Empaquetado: 1.00 Stk.

Figuras

Más información

Archivos CAD

Koordinierter Blitzstrom-Ableiter DEHNsecure M 2P 60 FM
2-poliger, modularer, steckbarer, koordinierter Blitzstrom-Ableiter
für Gleichstromanwendungen, Breite 4TE
mit Fernmeldekontakt
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen geeignete
Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 60 V dc
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 50 kA
Kurzschlussfestigkeit DC: 25 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE M 2P 60 FM
Art.-Nr.: 971226
oder gleichwertig.

Certificados

Datos técnicos

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Schutzpegel (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	250 A gG
Zulassungen	UL
FM-Kontakte / Kontaktform	Wechsler

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Spezifische Energie (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25 / 625,00 kJ/Ohm
Direkt koordiniert zu DEHNguard	DG SE DC 60 FM (Art.-Nr. 972 115)
Schutzpegel (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	17 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	125 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
Zulassungen	UL
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein-/feindrähtig

Se ha añadido el artículo 971226 a favoritos.

Ir a favoritos

El artículo 971226 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNsecure NG 2P 60 FM

Zweipoliger, modularer, koordinierter Blitzstrom-Ableiter für Gleichstromanwendungen bis 60 V (1+1-Schaltung); in der Ausführung FM mit potentialfreiem Fernmeldekontakt.

1 Producto

N.º art. 971222 DSE NG 2P 60 FM

GTIN 4013364489523, N.º de arancel aduanero (EU): 85363090, Peso bruto: 507.00 g, Empaquetado: 1.00 Stk.

Figuras

Open PDF

Más información

Archivos CAD

Koordinierter Blitzstrom-Ableiter DEHNsecure NG 2P 60 FM
2-poliger, modularer, steckbarer,
koordinierter Blitzstrom-Ableiter
für Gleichstromanwendungen, Breite 4TE
mit Fernmeldekontakt
Ableiter Typ 1 nach EN 61643-11
Speziell für den Einsatz in DC-Stromkreisen
geeignete Funkenstrecken-Technologie
Defektanzeige
Höchste Dauerspannung: 60 V dc
Schutzpegel: <= 1,5 kV
Blitzstoßstrom (10/350): 50 kA
Kurzschlussfestigkeit DC: 10 kA
Energetische Koordination nach DIN EN 62305-4
Ableiter der Red/Line-Familie

Fabrikat: DEHN
Typ: DSE NG 2P 60 FM
Art.-Nr.: 971222
oder gleichwertig.

Certificados

Datos técnicos

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Schutzpegel (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	250 A gG
FM-Kontakte / Kontaktform	Wechsler

SPD-Klassifikation nach EN 61643-11 / ... IEC 61643-11	Typ 1 / Class I
Höchste Dauerspannung DC (U_C )	60 V
Blitzstoßstrom (10/350 µs) (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (I_imp )	25 / 50 kA
Spezifische Energie (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (W/R)	156,25 / 625,00 kJ/Ohm
Schutzpegel (DC+/DC- -> DC-/DC+) / (DC-/DC+ -> 9) (U_P )	≤ 1,5 / ≤ 1,5 kV
Ansprechzeit (t_A )	≤ 100 ns
Kurzschlussfestigkeit bei max. netzseitigem Überstromschutz DC (I_SCCR )	25 kA
Max. netzseitiger Überstromschutz	250 A gG
Max. Vorsicherung (DC+/DC- -> DC+'/DC-')	100 A gG
Betriebstemperaturbereich (Parallelverdrahtung) (T_UP )	-40 °C ... +80 °C
Betriebstemperaturbereich (Durchgangsverdrahtung) (T_US )	-40 °C ... +60 °C
Funktions- / Defektanzeige	grün / rot
Anzahl der Ports	1
Anschlussquerschnitt (min.)	10 mm² ein- / feindrähtig
Anschlussquerschnitt (DC+/DC-, DC-/DC+, 9) (max.)	50 mm² mehrdrähtig / 35 mm² feindrähtig
Anschlussquerschnitt (DC+´/DC-´, DC-´/DC+´) (max.)	35 mm² mehrdrähtig / 25 mm² feindrähtig
Montage auf	35 mm Hutschiene nach EN 60715
Gehäusewerkstoff	Thermoplast, Farbe rot, UL 94 V-0
Einbauort	Innenraum
Schutzart	IP 20
Einbaumaße	4 TE, DIN 43880
FM-Kontakte / Kontaktform	Wechsler
Schaltleistung AC	250 V / 0,5 A
Schaltleistung DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Anschlussquerschnitt für FM-Klemmen	max. 1,5 mm² ein-/feindrähtig

Se ha añadido el artículo 971222 a favoritos.

Ir a favoritos

El artículo 971222 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Results for products (0)

Results for content (0)

DEHNsecure modular

DEHNsecure M 1 ...

N.º art. 971121 DSE M 1 60

Se ha añadido el artículo 971121 a favoritos.

El artículo 971121 ha sido añadido a la cesta de compra.

N.º art. 971120 DSE M 1 220

Se ha añadido el artículo 971120 a favoritos.

El artículo 971120 ha sido añadido a la cesta de compra.

N.º art. 971122 DSE M 1 242

Se ha añadido el artículo 971122 a favoritos.

El artículo 971122 ha sido añadido a la cesta de compra.

DEHNsecure M 1 ... FM

N.º art. 971126 DSE M 1 60 FM

Se ha añadido el artículo 971126 a favoritos.

El artículo 971126 ha sido añadido a la cesta de compra.

N.º art. 971125 DSE M 1 220 FM

Se ha añadido el artículo 971125 a favoritos.

El artículo 971125 ha sido añadido a la cesta de compra.

N.º art. 971127 DSE M 1 242 FM

Se ha añadido el artículo 971127 a favoritos.

El artículo 971127 ha sido añadido a la cesta de compra.

DEHNsecure M 2P ... (FM)

N.º art. 971221 DSE M 2P 60

Se ha añadido el artículo 971221 a favoritos.

El artículo 971221 ha sido añadido a la cesta de compra.

N.º art. 971226 DSE M 2P 60 FM

Se ha añadido el artículo 971226 a favoritos.

El artículo 971226 ha sido añadido a la cesta de compra.

DEHNsecure NG 2P 60 FM

N.º art. 971222 DSE NG 2P 60 FM

Se ha añadido el artículo 971222 a favoritos.

El artículo 971222 ha sido añadido a la cesta de compra.

DEHNsecure modular

DEHNsecure M 1 ...

N.º art. 971121 DSE M 1 60

Debe estar registrado para descargar 961110.stp.

Debe estar registrado para descargar 961110.igs.

Debe estar registrado para descargar 961110.jt.

Debe estar registrado para descargar 961110.dwg.

Debe estar registrado para descargar 971120m_E.dxf.

Debe estar registrado para descargar DEHN.971121.wspak.

Debe estar registrado para descargar DEHN.971121.edz.

Se ha añadido el artículo 971121 a favoritos.

El artículo 971121 ha sido añadido a la cesta de compra.

N.º art. 971120 DSE M 1 220

Debe estar registrado para descargar 961110.stp.

Debe estar registrado para descargar 961110.igs.

Debe estar registrado para descargar 961110.jt.

Debe estar registrado para descargar 961110.dwg.

Debe estar registrado para descargar 971120m_E.dxf.

Debe estar registrado para descargar DEHN.971120.wspak.

Debe estar registrado para descargar DEHN.971120.edz.

Se ha añadido el artículo 971120 a favoritos.

El artículo 971120 ha sido añadido a la cesta de compra.

N.º art. 971122 DSE M 1 242

Debe estar registrado para descargar 961110.stp.

Debe estar registrado para descargar 961110.igs.

Debe estar registrado para descargar 961110.jt.

Debe estar registrado para descargar 961110.dwg.

Debe estar registrado para descargar 971120m_E.dxf.

Debe estar registrado para descargar DEHN.971122.wspak.

Debe estar registrado para descargar DEHN.971122.edz.

Se ha añadido el artículo 971122 a favoritos.

El artículo 971122 ha sido añadido a la cesta de compra.

DEHNsecure M 1 ... FM

N.º art. 971126 DSE M 1 60 FM

Debe estar registrado para descargar 961115.stp.

Debe estar registrado para descargar 961115.igs.

Debe estar registrado para descargar 961115.jt.

Debe estar registrado para descargar 961115.dwg.

Debe estar registrado para descargar 971125m_E.dxf.

Debe estar registrado para descargar DEHN.971126.wspak.

Debe estar registrado para descargar DEHN.971126.edz.

Se ha añadido el artículo 971126 a favoritos.

El artículo 971126 ha sido añadido a la cesta de compra.

N.º art. 971125 DSE M 1 220 FM

Debe estar registrado para descargar 961115.stp.

Debe estar registrado para descargar 961115.igs.

Debe estar registrado para descargar 961115.jt.

Debe estar registrado para descargar 961115.dwg.

Debe estar registrado para descargar 971125m_E.dxf.

Debe estar registrado para descargar DEHN.971125.wspak.

Debe estar registrado para descargar DEHN.971125.edz.

Se ha añadido el artículo 971125 a favoritos.

El artículo 971125 ha sido añadido a la cesta de compra.

N.º art. 971127 DSE M 1 242 FM

Debe estar registrado para descargar 961115.stp.

Debe estar registrado para descargar 961115.igs.

Debe estar registrado para descargar 961115.jt.

Debe estar registrado para descargar 961115.dwg.

Debe estar registrado para descargar 971125m_E.dxf.

Debe estar registrado para descargar DEHN.971127.wspak.

Debe estar registrado para descargar DEHN.971127.edz.

Se ha añadido el artículo 971127 a favoritos.

El artículo 971127 ha sido añadido a la cesta de compra.

DEHNsecure M 2P ... (FM)

N.º art. 971221 DSE M 2P 60

Debe estar registrado para descargar 951200.stp.

Debe estar registrado para descargar 951200.igs.

Debe estar registrado para descargar 951200.jt.

Debe estar registrado para descargar 951200.dwg.

Debe estar registrado para descargar 971221m_E.dxf.

Debe estar registrado para descargar DEHN.971221.wspak.

Debe estar registrado para descargar DEHN.971221.edz.

Se ha añadido el artículo 971221 a favoritos.

El artículo 971221 ha sido añadido a la cesta de compra.

N.º art. 971226 DSE M 2P 60 FM

Debe estar registrado para descargar 951205.stp.

Debe estar registrado para descargar 951205.igs.

Debe estar registrado para descargar 951205.jt.

Debe estar registrado para descargar 951205.dwg.

Debe estar registrado para descargar 971226m_E.dxf.
