N.º art. 923402 DASD 45 LP 100 T

GTIN 4013364442269, N.º de arancel aduanero (EU): 85363030, Peso bruto: 3.69 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

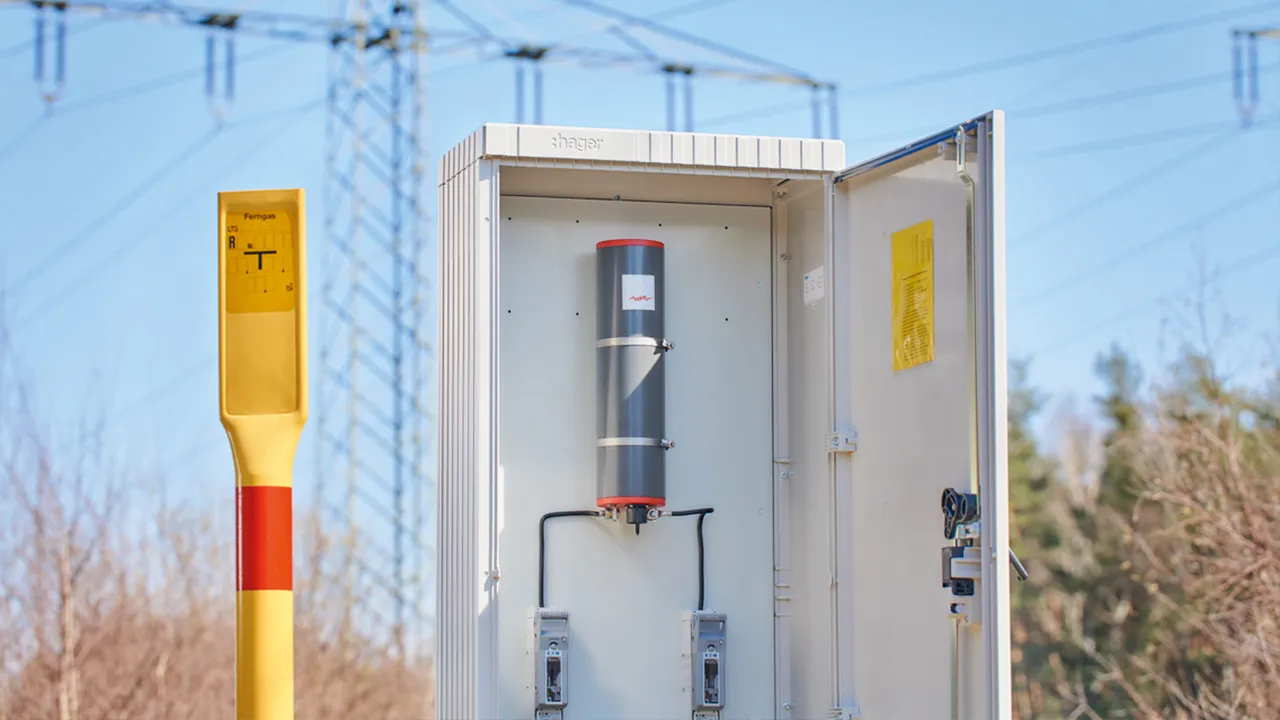

Dispositivo delimitador capacitivo DASD
Dispositivo delimitador capacitivo
Protección contra sobretensiones transitorias, temporales y de larga duración
Corriente de derivación transitoria: (10/350 us): 75 kA
Corriente de derivación temporal (16,7 Hz, 50 Hz, 60 Hz): 3,7 kAeff (hasta 200 ms)
Corriente de derivación de larga duración (16,7 Hz, 50 Hz, 60 Hz): 45 A (de forma continua)
Con casquillo de prueba integrado
Utilizable en el exterior

Producto DEHN
Tipo: DASD 45 LP 100 T
art. no.: 923402
o equivalente

Certificados

Datos técnicos

Corriente de derivación transitoria (10/350 µs)	75 kA
Corriente de derivación transitoria (8/20 µs)	100 kA
Corriente de derivación temporal (16,7 Hz, 50 Hz, 60 Hz)	5,0 kA_rms (hasta 40 ms)
Corriente de derivación temporal (16,7 Hz, 50 Hz, 60 Hz)	3,7 kA_rms (hasta 200 ms)
Corriente de derivación temporal (16,7 Hz, 50 Hz, 60 Hz)	2,0 kA_rms (hasta 600 ms)
Corriente de derivación de larga duración (16,7 Hz, 50 Hz, 60 Hz)	45 A_rms
Tensión de limitación transitoria (hasta 1 ms)	≤ 1,35 kV
Tensión de limitación de larga duración (> 600 ms)	≤ 3 V
Certificaciones IECEx	IECEx TUR 22.0029X
Marcado Ex según EN 60079-0 y EN 60079-7	Ex ec IIC T4 Gc

Corriente de derivación transitoria (10/350 µs)	75 kA
Corriente de derivación transitoria (8/20 µs)	100 kA
Corriente de derivación temporal (16,7 Hz, 50 Hz, 60 Hz)	5,0 kA_rms (hasta 40 ms)
Corriente de derivación temporal (16,7 Hz, 50 Hz, 60 Hz)	3,7 kA_rms (hasta 200 ms)
Corriente de derivación temporal (16,7 Hz, 50 Hz, 60 Hz)	2,0 kA_rms (hasta 600 ms)
Corriente de derivación de larga duración (16,7 Hz, 50 Hz, 60 Hz)	45 A_rms
Tensión de limitación transitoria (hasta 1 ms)	≤ 1,35 kV
Tensión de limitación temporal (1 ... 600 ms)	≤ 20 V
Tensión de limitación de larga duración (> 600 ms)	≤ 3 V
Rango de frecuencia AC	50 / 60 Hz
Máx. tensión DC permisible	- 2 V / + 1 V
Máx. corriente de fuga (20 °C) *	< 20 µA
Conexiones (tubería/toma de tierra)	M10 (acero inoxidable)
Margen de temperatura de servicio (T_U )	-45 °C ... +65 °C
Material de la carcasa	PVC-U
Grado de protección	IP 68
Casquillo de prueba	4 polos con caperuza protectora
Certificaciones IECEx	IECEx TUR 22.0029X
Marcado Ex según EN 60079-0 y EN 60079-7	Ex ec IIC T4 Gc
Datos técnicos adicionales:	---------------------------------
– Corriente de fallo máx.	5 kA (600 ms)

Se ha añadido el artículo 923402 a favoritos.

Ir a favoritos

El artículo 923402 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 923406 DASD 45 5 LP 1 T

GTIN 4013364509504, N.º de arancel aduanero (EU): 85363030, Peso bruto: 8.00 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Dispositivo delimitador de CC DASD
Para la protección contra sobretensiones transitorias, temporales y de larga duración
Corriente de derivación transitoria: (10/350 us): 100 kA
Corriente de derivación transitoria: (8/20 us): 100 kA
Corriente de derivación temporal (16,7 Hz, 50 Hz, 60 Hz): 5,0 kAeff (hasta 600 ms)
Corriente de derivación de larga duración (16,7 Hz, 50 Hz, 60 Hz): 45 A (de forma continua)
Máx. tensión de CC permitida - 2 V / + 1 V
Con casquillo de prueba integrado

Producto DEHN
Tipo: DASD 45 5 LP 1 T
art. no.: 923406
o equivalente

Certificados

Datos técnicos

Corriente de derivación transitoria (10/350 µs)	100 kA
Corriente de derivación transitoria (8/20 µs)	100 kA
Corriente de derivación temporal (50 Hz, 60 Hz)	5 kA_eff (hasta 600 ms)
Corriente de derivación de larga duración (50 Hz, 60 Hz)	45 A_eff
Tensión de limitación transitoria (hasta 1 ms)	≤ 5,2 kV
* Esta prueba se realiza para medir cualquier corriente de fuga a través del condensador a una temperatura de 20 °C, con una corriente continua aplicada de 0,5 V y tras un tiempo de estabilización de 1 hora.

Corriente de derivación transitoria (10/350 µs)	100 kA
Corriente de derivación transitoria (8/20 µs)	100 kA
Corriente de derivación temporal (50 Hz, 60 Hz)	5 kA_eff (hasta 600 ms)
Corriente de derivación de larga duración (50 Hz, 60 Hz)	45 A_eff
Tensión de limitación transitoria (hasta 1 ms)	≤ 5,2 kV
Rango de frecuencia AC	50 / 60 Hz
Máx. tensión DC permisible	- 2 V / + 1 V
Máx. corriente de fuga (20 °C) *	< 20 µA
Conexiones (tubería/toma de tierra)	M10 (acero inoxidable)
Margen de temperatura de servicio (T_U )	-40 °C ... +60 °C
Material de la carcasa	Grilon TSG (PA66/6)
Grado de protección	IP 68
Casquillo de prueba	4 polos con caperuza protectora
* Esta prueba se realiza para medir cualquier corriente de fuga a través del condensador a una temperatura de 20 °C, con una corriente continua aplicada de 0,5 V y tras un tiempo de estabilización de 1 hora.

Se ha añadido el artículo 923406 a favoritos.

Ir a favoritos

El artículo 923406 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 923408 DASD 45 5 LP 2 T

GTIN 4013364520783, N.º de arancel aduanero (EU): 85363030, Peso bruto: 8.00 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Dispositivo delimitador de CC DASD
Para la protección contra sobretensiones transitorias, temporales y de larga duración
Corriente de derivación transitoria: (10/350 us): 100 kA
Corriente de derivación transitoria: (8/20 us): 100 kA
Corriente de derivación temporal (16,7 Hz, 50 Hz, 60 Hz): 5,0 kAeff (hasta 600 ms)
Corriente de derivación de larga duración (16,7 Hz, 50 Hz, 60 Hz): 45 A (de forma continua)
Máx. tensión de CC permitida - 2 V / + 2 V
Con casquillo de prueba integrado

Producto DEHN
Tipo: DASD 45 5 LP 2 T
art. no.: 923408
o equivalente

Certificados

Datos técnicos

Corriente de derivación transitoria (10/350 µs)	100 kA
Corriente de derivación transitoria (8/20 µs)	100 kA
Corriente de derivación temporal (50 Hz, 60 Hz)	5 kA_eff (hasta 600 ms)
Corriente de derivación de larga duración (50 Hz, 60 Hz)	45 A_eff
Tensión de limitación transitoria (hasta 1 ms)	≤ 5,2 kV
* Esta prueba se realiza para medir cualquier corriente de fuga a través del condensador a una temperatura de 20 °C, con una corriente continua aplicada de 0,5 V y tras un tiempo de estabilización de 1 hora.

Corriente de derivación transitoria (10/350 µs)	100 kA
Corriente de derivación transitoria (8/20 µs)	100 kA
Corriente de derivación temporal (50 Hz, 60 Hz)	5 kA_eff (hasta 600 ms)
Corriente de derivación de larga duración (50 Hz, 60 Hz)	45 A_eff
Tensión de limitación transitoria (hasta 1 ms)	≤ 5,2 kV
Rango de frecuencia AC	50 / 60 Hz
Máx. tensión DC permisible	- 2 V / + 2 V
Máx. corriente de fuga (20 °C) *	< 20 µA
Conexiones (tubería/toma de tierra)	M10 (acero inoxidable)
Margen de temperatura de servicio (T_U )	-40 °C ... +60 °C
Material de la carcasa	Grilon TSG (PA66/6)
Grado de protección	IP 68
Casquillo de prueba	4 polos con caperuza protectora
* Esta prueba se realiza para medir cualquier corriente de fuga a través del condensador a una temperatura de 20 °C, con una corriente continua aplicada de 0,5 V y tras un tiempo de estabilización de 1 hora.

Se ha añadido el artículo 923408 a favoritos.

Ir a favoritos

El artículo 923408 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 923409 DASD 45 5 LP 3 T

GTIN 4013364520790, N.º de arancel aduanero (EU): 85363030, Peso bruto: 8.00 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Dispositivo delimitador de CC DASD
Para la protección contra sobretensiones transitorias, temporales y de larga duración
Corriente de derivación transitoria: (10/350 us): 100 kA
Corriente de derivación transitoria: (8/20 us): 100 kA
Corriente de derivación temporal (16,7 Hz, 50 Hz, 60 Hz): 5,0 kAeff (hasta 600 ms)
Corriente de derivación de larga duración (16,7 Hz, 50 Hz, 60 Hz): 45 A (de forma continua)
Máx. tensión de CC permitida - 3 V / + 1 V
Con casquillo de prueba integrado

Producto DEHN
Tipo: DASD 45 5 LP 3 T
art. no.: 923409
o equivalente

Certificados

Datos técnicos

Corriente de derivación transitoria (10/350 µs)	100 kA
Corriente de derivación transitoria (8/20 µs)	100 kA
Corriente de derivación temporal (50 Hz, 60 Hz)	5 kA_eff (hasta 600 ms)
Corriente de derivación de larga duración (50 Hz, 60 Hz)	45 A_eff
Tensión de limitación transitoria (hasta 1 ms)	≤ 5,2 kV
* Esta prueba se realiza para medir cualquier corriente de fuga a través del condensador a una temperatura de 20 °C, con una corriente continua aplicada de 0,5 V y tras un tiempo de estabilización de 1 hora.

Corriente de derivación transitoria (10/350 µs)	100 kA
Corriente de derivación transitoria (8/20 µs)	100 kA
Corriente de derivación temporal (50 Hz, 60 Hz)	5 kA_eff (hasta 600 ms)
Corriente de derivación de larga duración (50 Hz, 60 Hz)	45 A_eff
Tensión de limitación transitoria (hasta 1 ms)	≤ 5,2 kV
Rango de frecuencia AC	50 / 60 Hz
Máx. tensión DC permisible	- 3 V / + 1 V
Máx. corriente de fuga (20 °C) *	< 20 µA
Conexiones (tubería/toma de tierra)	M10 (acero inoxidable)
Margen de temperatura de servicio (T_U )	-40 °C ... +60 °C
Material de la carcasa	Grilon TSG (PA66/6)
Grado de protección	IP 68
Casquillo de prueba	4 polos con caperuza protectora
* Esta prueba se realiza para medir cualquier corriente de fuga a través del condensador a una temperatura de 20 °C, con una corriente continua aplicada de 0,5 V y tras un tiempo de estabilización de 1 hora.

Se ha añadido el artículo 923409 a favoritos.

Ir a favoritos

El artículo 923409 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 923410 DASD 45 10 2 T

GTIN 4013364520806, N.º de arancel aduanero (EU): 85363030, Peso bruto: 8.00 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Dispositivo delimitador de CC DASD
Para la protección contra sobretensiones transitorias, temporales y de larga duración
Corriente de derivación transitoria: (8/20 us): 100 kA
Corriente de derivación temporal (16,7 Hz, 50 Hz, 60 Hz): 10,0 kAeff (hasta 600 ms)
Corriente de derivación de larga duración (16,7 Hz, 50 Hz, 60 Hz): 45 A (de forma continua)
Máx. tensión de CC permitida - 2 V / + 2 V
Con casquillo de prueba integrado

Producto DEHN
Tipo: DASD 45 10 2 T
art. no.: 923410
o equivalente

Certificados

Datos técnicos

Corriente de derivación transitoria (10/350 µs)	50 kA
Corriente de derivación transitoria (8/20 µs)	100 kA
Corriente de derivación temporal (50 Hz, 60 Hz)	10 kA_eff (hasta 600 ms)
Corriente de derivación de larga duración (50 Hz, 60 Hz)	45 A_eff
Tensión de limitación transitoria (hasta 1 ms)	≤ 5,2 kV
* Esta prueba se realiza para medir cualquier corriente de fuga a través del condensador a una temperatura de 20 °C, con una corriente continua aplicada de 0,5 V y tras un tiempo de estabilización de 1 hora.

Corriente de derivación transitoria (10/350 µs)	50 kA
Corriente de derivación transitoria (8/20 µs)	100 kA
Corriente de derivación temporal (50 Hz, 60 Hz)	10 kA_eff (hasta 600 ms)
Corriente de derivación de larga duración (50 Hz, 60 Hz)	45 A_eff
Tensión de limitación transitoria (hasta 1 ms)	≤ 5,2 kV
Rango de frecuencia AC	50 / 60 Hz
Máx. tensión DC permisible	- 2 V / + 2 V
Máx. corriente de fuga (20 °C) *	< 20 µA
Conexiones (tubería/toma de tierra)	M10 (cobre)
Margen de temperatura de servicio (T_U )	-40 °C ... +60 °C
Material de la carcasa	Grilon TSG (PA66/6)
Grado de protección	IP 68
Casquillo de prueba	4 polos con caperuza protectora
* Esta prueba se realiza para medir cualquier corriente de fuga a través del condensador a una temperatura de 20 °C, con una corriente continua aplicada de 0,5 V y tras un tiempo de estabilización de 1 hora.

Se ha añadido el artículo 923410 a favoritos.

Ir a favoritos

El artículo 923410 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 923411 DASD 45 10 3 T

GTIN 4013364520776, N.º de arancel aduanero (EU): 85363030, Peso bruto: 5.30 kg, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Dispositivo delimitador de CC DASD
Para la protección contra sobretensiones transitorias, temporales y de larga duración
Corriente de derivación transitoria: (8/20 us): 100 kA
Corriente de derivación temporal (16,7 Hz, 50 Hz, 60 Hz): 10,0 kAeff (hasta 600 ms)
Corriente de derivación de larga duración (16,7 Hz, 50 Hz, 60 Hz): 45 A (de forma continua)
Máx. tensión de CC permitida - 3 V / + 1 V
Con casquillo de prueba integrado

Producto DEHN
Tipo: DASD 45 10 3 T
art. no.: 923411
o equivalente

Datos técnicos

Corriente de derivación transitoria (10/350 µs)	50 kA
Corriente de derivación transitoria (8/20 µs)	100 kA
Corriente de derivación temporal (50 Hz, 60 Hz)	10,0 kA_eff (hasta 600 ms)
Corriente de derivación de larga duración (50 Hz, 60 Hz)	45 A_eff
Tensión de limitación transitoria (hasta 1 ms)	≤ 5,2 kV
* Esta prueba se realiza para medir cualquier corriente de fuga a través del condensador a una temperatura de 20 °C, con una corriente continua aplicada de 0,5 V y tras un tiempo de estabilización de 1 hora.

Corriente de derivación transitoria (10/350 µs)	50 kA
Corriente de derivación transitoria (8/20 µs)	100 kA
Corriente de derivación temporal (50 Hz, 60 Hz)	10,0 kA_eff (hasta 600 ms)
Corriente de derivación de larga duración (50 Hz, 60 Hz)	45 A_eff
Tensión de limitación transitoria (hasta 1 ms)	≤ 5,2 kV
Rango de frecuencia AC	50 Hz / 60 Hz
Máx. tensión DC permisible	- 3 V / + 1 V
Máx. corriente de fuga (20 °C) *	< 20 µA
Conexiones (tubería/toma de tierra)	M10 (cobre)
Margen de temperatura de servicio (T_U )	-40 °C ... +60 °C
Material de la carcasa	Grilon TSG (PA66/6)
Grado de protección	IP 68
Casquillo de prueba	4 polos con caperuza protectora
* Esta prueba se realiza para medir cualquier corriente de fuga a través del condensador a una temperatura de 20 °C, con una corriente continua aplicada de 0,5 V y tras un tiempo de estabilización de 1 hora.

Se ha añadido el artículo 923411 a favoritos.

Ir a favoritos

El artículo 923411 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Results for products (0)

Results for content (0)

Dispositivo delimitador DASD 45

DASD 45 LP 100 T

N.º art. 923402 DASD 45 LP 100 T

Se ha añadido el artículo 923402 a favoritos.

El artículo 923402 ha sido añadido a la cesta de compra.

DASD 45 5 LP 1 T

N.º art. 923406 DASD 45 5 LP 1 T

Se ha añadido el artículo 923406 a favoritos.

El artículo 923406 ha sido añadido a la cesta de compra.

DASD 45 5 LP 2 T

N.º art. 923408 DASD 45 5 LP 2 T

Se ha añadido el artículo 923408 a favoritos.

El artículo 923408 ha sido añadido a la cesta de compra.

DASD 45 5 LP 3 T

N.º art. 923409 DASD 45 5 LP 3 T

Se ha añadido el artículo 923409 a favoritos.

El artículo 923409 ha sido añadido a la cesta de compra.

DASD 45 10 2 T

N.º art. 923410 DASD 45 10 2 T

Se ha añadido el artículo 923410 a favoritos.

El artículo 923410 ha sido añadido a la cesta de compra.

DASD 45 10 3 T

N.º art. 923411 DASD 45 10 3 T

Se ha añadido el artículo 923411 a favoritos.

El artículo 923411 ha sido añadido a la cesta de compra.

Dispositivo delimitador DASD 45

DASD 45 LP 100 T

N.º art. 923402 DASD 45 LP 100 T

Debe estar registrado para descargar 923402m_D.dxf.

Debe estar registrado para descargar DEHN.923402.edz.

Se ha añadido el artículo 923402 a favoritos.

El artículo 923402 ha sido añadido a la cesta de compra.

DASD 45 5 LP 1 T

N.º art. 923406 DASD 45 5 LP 1 T

Debe estar registrado para descargar DASD_45_XX_XX_XT_m_E.dxf.

Se ha añadido el artículo 923406 a favoritos.

El artículo 923406 ha sido añadido a la cesta de compra.

DASD 45 5 LP 2 T

N.º art. 923408 DASD 45 5 LP 2 T

Debe estar registrado para descargar DASD_45_XX_XX_XT_m_E.dxf.

Debe estar registrado para descargar DEHN.923402.edz.

Se ha añadido el artículo 923408 a favoritos.

El artículo 923408 ha sido añadido a la cesta de compra.

DASD 45 5 LP 3 T

N.º art. 923409 DASD 45 5 LP 3 T

Debe estar registrado para descargar DASD_45_XX_XX_XT_m_E.dxf.

Debe estar registrado para descargar DEHN.923402.edz.

Se ha añadido el artículo 923409 a favoritos.

El artículo 923409 ha sido añadido a la cesta de compra.

DASD 45 10 2 T

N.º art. 923410 DASD 45 10 2 T

Debe estar registrado para descargar DASD_45_XX_XX_XT_m_E.dxf.

Debe estar registrado para descargar DEHN.923402.edz.

Se ha añadido el artículo 923410 a favoritos.

El artículo 923410 ha sido añadido a la cesta de compra.

DASD 45 10 3 T

N.º art. 923411 DASD 45 10 3 T

Debe estar registrado para descargar DASD_45_XX_XX_XT_m_E.dxf.

Debe estar registrado para descargar DEHN.923402.edz.

Se ha añadido el artículo 923411 a favoritos.

El artículo 923411 ha sido añadido a la cesta de compra.
