Forbindelsesklemmer til bygningsarmering

Forbindelse af rionet eller amering med runde og flade ledere.

Anordning:
(II) = parallel
(+) = kryds

Detalles

lorem ipsum — **Figur 4**: U-klemme med kabelsko

**Figur 5**: Forbindelsesklemme art.-nr. 308 035

**Figur 1**: Diameter af armeringsstål.
Stål til armering af beton efter DIN EN 10080:2005.

Til T-, kryds- og parallelforbindelse (rund leder)

1 Producto

N.º art. 308025 VK A UNI ST

GTIN 4013364035881, N.º de arancel aduanero (EU): 85359000, Peso bruto: 102.00 g, Empaquetado: 50.00 Pakkestørrelse

Figuras

Open PDF

Más información

Archivos CAD

Materiale: St/tZn
Klemmeområde (rund / rund): (+) 6-10 / 6-10 mm
Klemmeområde (rund / flad): (+) 6-10 / 30 mm
Klemmeområde (flad / flad): (II) 30 / 30 mm
Standard: EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC): 9 kA

fabrikat: DEHN
Type: VK A UNI ST
artikelnr.: 308025
eller tilsvarende

Certificados

Datos técnicos

Materiale	St/tZn
Klemmeområde (rund / rund)	(+) 6-10 / 6-10 mm
Klemmeområde (rund / flad)	(+) 6-10 / 30 mm
Klemmeområde (flad / flad)	(II) 30 / 30 mm
Skrue	di M10 x 25 mm
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	9 kA

Materiale	St/tZn
Klemmeområde (rund / rund)	(+) 6-10 / 6-10 mm
Klemmeområde (rund / flad)	(+) 6-10 / 30 mm
Klemmeområde (flad / flad)	(II) 30 / 30 mm
Skrue	di M10 x 25 mm
Materiale (skrue)	St/tZn
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	9 kA

Se ha añadido el artículo 308025 a favoritos.

Ir a favoritos

El artículo 308025 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Til T-, kryds- og parallelforbindelse (flad leder)

1 Producto

N.º art. 308026 VK 6.10 FL30 FL30 BSB STTZN

GTIN 4013364035874, N.º de arancel aduanero (EU): 85359000, Peso bruto: 111.00 g, Empaquetado: 25.00 Pakkestørrelse

Figuras

Open PDF

Más información

Archivos CAD

Materiale: St/tZn
Klemmeområde (rund / flad): (+) 6-10 / 30 mm
Klemmeområde (flad / flad): (+ / II) 30 / 30 mm
Standard: EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC): 13 kA

fabrikat: DEHN
Type: VK 6.10 FL30 FL30 BSB STTZN
artikelnr.: 308026
eller tilsvarende

Certificados

Datos técnicos

Materiale	St/tZn
Klemmeområde (rund / flad)	(+) 6-10 / 30 mm
Klemmeområde (flad / flad)	(+ / II) 30 / 30 mm
Skrue	di M10 x 25 mm
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	13 kA
^*) Se den præcise tildeling på testcertifikatet.

Materiale	St/tZn
Klemmeområde (rund / flad)	(+) 6-10 / 30 mm
Klemmeområde (flad / flad)	(+ / II) 30 / 30 mm
Skrue	di M10 x 25 mm
Materiale (skrue)	St/tZn
Lynstrømsbæreevne (10/350 µs)	& ^*)
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	13 kA
^*) Se den præcise tildeling på testcertifikatet.

Se ha añadido el artículo 308026 a favoritos.

Ir a favoritos

El artículo 308026 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

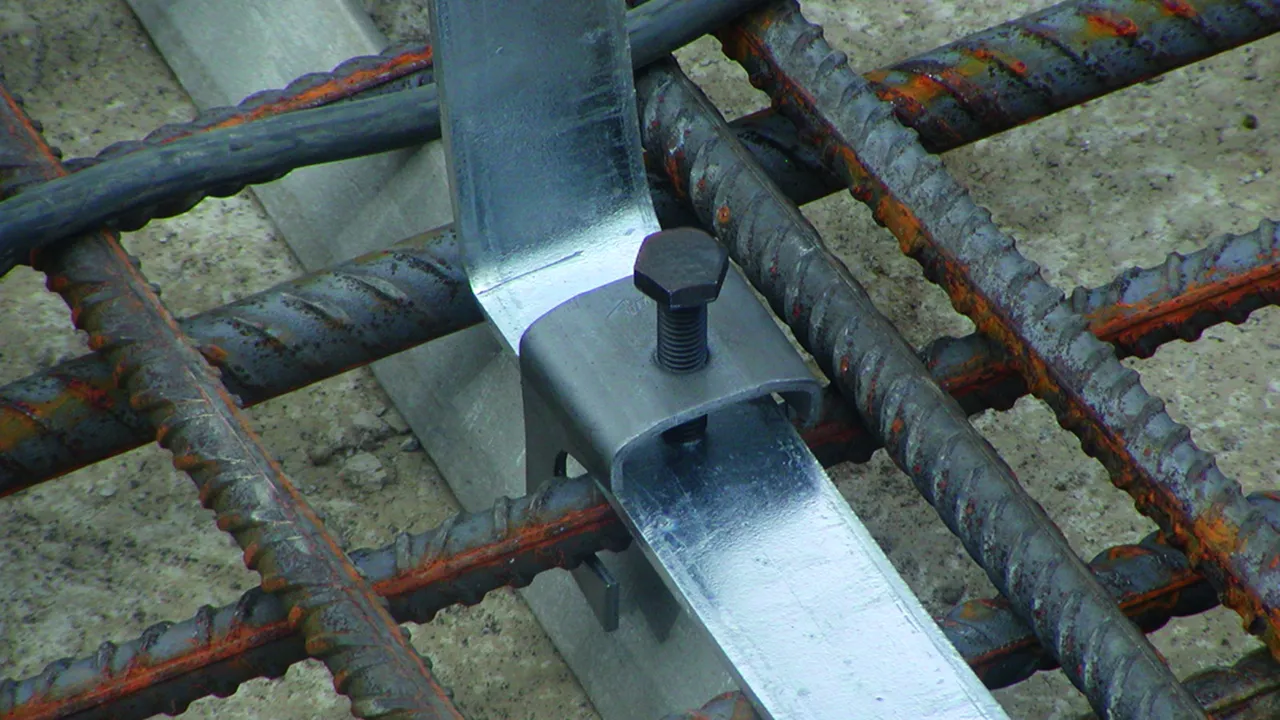

Til T- og krydsforbindelse

Bemærk: tilspændingsmoment ≥ 10 Nm.

1 Producto

N.º art. 308030 VK A R22 F40 STBL

GTIN 4013364030749, N.º de arancel aduanero (EU): 85359000, Peso bruto: 130.00 g, Empaquetado: 50.00 Pakkestørrelse

Figuras

Open PDF

Más información

Materiale: St/blank
Klemmeområde (rund / flad): (+) 6-22 / 30-40 mm
Standard: EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC): 1,0 kA

fabrikat: DEHN
Type: VK A R22 F40 STBL
artikelnr.: 308030
eller tilsvarende

Certificados

Datos técnicos

Materiale	St/blank
Klemmeområde (rund / flad)	(+) 6-22 / 30-40 mm
Skrue	di M10 x 40 mm
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	1,0 kA
*⁾ Se den præcise tildeling på testcertifikatet.

Se ha añadido el artículo 308030 a favoritos.

Ir a favoritos

El artículo 308030 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Til T-, kryds- og parallelforbindelse med klemmeramme

Til fleksibel tilslutning af runde ledere eller til jordingspunkter med samtidig fastgørelse i forskallingen.

1 Producto

N.º art. 308035 VK 6.22 FL40 KB6.10 BSB STBL

GTIN 4013364123472, N.º de arancel aduanero (EU): 85359000, Peso bruto: 169.60 g, Empaquetado: 25.00 Pakkestørrelse

Figuras

Open PDF

Más información

Archivos CAD

Materiale: St/blank
Klemmeområde (rund / rund): (+/II) 6-22 / 6-10 mm
Klemmeområde (rund / flad): (+) 6-22 / 40 mm
Standard: EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC): 1,0 kA

fabrikat: DEHN
Type: VK 6.22 FL40 KB6.10 BSB STBL
artikelnr.: 308035
eller tilsvarende

Certificados

Datos técnicos

Materiale	St/blank
Klemmeområde (rund / rund)	(+/II) 6-22 / 6-10 mm
Klemmeområde (rund / flad)	(+) 6-22 / 40 mm
Skrue	di M10 x 60 mm
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	1,0 kA
^*) Se den præcise tildeling på testcertifikatet.

Materiale	St/blank
Klemmeområde (rund / rund)	(+/II) 6-22 / 6-10 mm
Klemmeområde (rund / flad)	(+) 6-22 / 40 mm
Skrue	di M10 x 60 mm
Materiale (skrue)	St/blank
Lynstrømsbæreevne (10/350 µs)	& ^*)
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	1,0 kA
^*) Se den præcise tildeling på testcertifikatet.

Se ha añadido el artículo 308035 a favoritos.

Ir a favoritos

El artículo 308035 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

U-klemme til større diameter

1 Producto

N.º art. 308045 BVK 16.48 6.10 FL40 BSB STBL

GTIN 4013364124455, N.º de arancel aduanero (EU): 85359000, Peso bruto: 266.50 g, Empaquetado: 25.00 Pakkestørrelse

Figuras

Open PDF

Más información

Archivos CAD

Materiale: St/blank
Klemmeområde (rund / rund): (II) 16-48 / 6-10 mm
Klemmeområde (rund / flad): (II) 16-48 / 30-40 mm
Standard: EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC): 16 kA

fabrikat: DEHN
Type: BVK 16.48 6.10 FL40 BSB STBL
artikelnr.: 308045
eller tilsvarende

Certificados

Datos técnicos

Materiale	St/blank
Klemmeområde (rund / rund)	(II) 16-48 / 6-10 mm
Klemmeområde (rund / flad)	(II) 16-48 / 30-40 mm
Skrue	U-skrue M10 x 48 mm
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	16 kA
^*) Se den præcise tildeling på testcertifikatet.

Materiale	St/blank
Klemmeområde (rund / rund)	(II) 16-48 / 6-10 mm
Klemmeområde (rund / flad)	(II) 16-48 / 30-40 mm
Skrue	U-skrue M10 x 48 mm
Materiale (skrue)	St/blank
Lynstrømsbæreevne (10/350 µs)	& ^*)
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	16 kA
^*) Se den præcise tildeling på testcertifikatet.

Se ha añadido el artículo 308045 a favoritos.

Ir a favoritos

El artículo 308045 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

U-klemme til større diameter med yderligere to klemmerammer

Til krydsforbindelse af runde ledere (6-10 mm) eller til fastgørelse og samtidig forbindelse af jordingspunkter.

1 Producto

N.º art. 308046 BVK 16.48 FL40 KB6.10 BSB STBL

GTIN 4013364124462, N.º de arancel aduanero (EU): 85359000, Peso bruto: 292.40 g, Empaquetado: 25.00 Pakkestørrelse

Figuras

Open PDF

Más información

Archivos CAD

Materiale: St/blank
Klemmeområde (rund / rund): (+/II) 16-48 / 6-10 mm
Klemmeområde (rund / flad): (II) 16-48 / 30-40 mm
Standard: EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC): 9,9 kA

fabrikat: DEHN
Type: BVK 16.48 FL40 KB6.10 BSB STBL
artikelnr.: 308046
eller tilsvarende

Certificados

Datos técnicos

Materiale	St/blank
Klemmeområde (rund / rund)	(+/II) 16-48 / 6-10 mm
Klemmeområde (rund / flad)	(II) 16-48 / 30-40 mm
Skrue	U-skrue M10 x 48 mm
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	9,9 kA
^*) Se den præcise tildeling på testcertifikatet.

Materiale	St/blank
Klemmeområde (rund / rund)	(+/II) 16-48 / 6-10 mm
Klemmeområde (rund / flad)	(II) 16-48 / 30-40 mm
Skrue	U-skrue M10 x 48 mm
Materiale (skrue)	St/blank
Lynstrømsbæreevne (10/350 µs)	& ^*)
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	9,9 kA
^*) Se den præcise tildeling på testcertifikatet.

Se ha añadido el artículo 308046 a favoritos.

Ir a favoritos

El artículo 308046 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

MAXI-MV-klemme

Til T-, kryds- og parallelforbindelse.

1 Producto

N.º art. 308040 MAMVK 8.16 15.25 STBL

GTIN 4013364055902, N.º de arancel aduanero (EU): 85359000, Peso bruto: 462.30 g, Empaquetado: 20.00 Pakkestørrelse

Figuras

Open PDF

Más información

Archivos CAD

Materiale: St/blank
Klemmeområde (rund / rund): (+/II) 8-16 / 15-25 mm
Standard: EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC): 10,2 kA

fabrikat: DEHN
Type: MAMVK 8.16 15.25 STBL
artikelnr.: 308040
eller tilsvarende

Certificados

Datos técnicos

Materiale	St/blank
Klemmeområde (rund / rund)	(+/II) 8-16 / 15-25 mm
Skrue	di M12 x 65 mm
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	10,2 kA
Godkendelse	UL 467
*) For nøjagtig klassificering se prøvecertifikat.

Materiale	St/blank
Klemmeområde (rund / rund)	(+/II) 8-16 / 15-25 mm
Skrue	di M12 x 65 mm
Materiale (skrue)	St/blank
Lynstrømsbæreevne (10/350 µs)	= *⁾
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	10,2 kA
Godkendelse	UL 467
*) For nøjagtig klassificering se prøvecertifikat.

Se ha añadido el artículo 308040 a favoritos.

Ir a favoritos

El artículo 308040 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

MV-klemme med sekskantskrue

Gevind i underdelen.

3 Productos

N.º art. 390053 MVK 8.10 SKM10X35 STBL

GTIN 4013364095984, N.º de arancel aduanero (EU): 85359000, Peso bruto: 98.00 g, Empaquetado: 50.00 Pakkestørrelse

Figuras

Open PDF

Más información

Materiale: St/blank
Klemmeområde (rund): 8-10(12) mm
Standard: EN 62561-1

fabrikat: DEHN
Type: MVK 8.10 SKM10X35 STBL
artikelnr.: 390053
eller tilsvarende

Datos técnicos

Materiale	St/blank
Klemmeområde (rund)	8-10(12) mm
Skrue	di M10 x 35 mm
Standard	EN 62561-1
*) For nøjagtig klassificering se prøvecertifikat.

Se ha añadido el artículo 390053 a favoritos.

Ir a favoritos

El artículo 390053 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 390050 MVK 8.10 SKM10X30 STTZN

GTIN 4013364095991, N.º de arancel aduanero (EU): 85359000, Peso bruto: 101.00 g, Empaquetado: 50.00 Pakkestørrelse

Figuras

Open PDF

Más información

Archivos CAD

Materiale: St/tZn
Klemmeområde (rund): 8-10 mm
Standard: EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC): 7,3 kA

fabrikat: DEHN
Type: MVK 8.10 SKM10X30 STTZN
artikelnr.: 390050
eller tilsvarende

Certificados

Datos técnicos

Materiale	St/tZn
Klemmeområde (rund)	8-10 mm
Skrue	di M10 x 30 mm
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,3 kA
*) For nøjagtig klassificering se prøvecertifikat.

Materiale	St/tZn
Klemmeområde (rund)	8-10 mm
Materialetykkelse (t1 / t2)	2,5 mm
Skrue	di M10 x 30 mm
Materiale (skrue)	St/tZn
Lynstrømsbæreevne (10/350 µs)	= / & *⁾
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,3 kA
*) For nøjagtig klassificering se prøvecertifikat.

Se ha añadido el artículo 390050 a favoritos.

Ir a favoritos

El artículo 390050 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 391050 MVK 10 SKM10X35 STTZN

GTIN 4013364087064, N.º de arancel aduanero (EU): 85359000, Peso bruto: 103.00 g, Empaquetado: 50.00 Pakkestørrelse

Figuras

Open PDF

Más información

Archivos CAD

Materiale: St/tZn
Klemmeområde (rund): 10 mm
Standard: EN 62561-1

fabrikat: DEHN
Type: MVK 10 SKM10X35 STTZN
artikelnr.: 391050
eller tilsvarende

Certificados

Datos técnicos

Materiale	St/tZn
Klemmeområde (rund)	10 mm
Skrue	di M10 x 35 mm
Standard	EN 62561-1
*) For nøjagtig klassificering se prøvecertifikat.

Se ha añadido el artículo 391050 a favoritos.

Ir a favoritos

El artículo 391050 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

MV-klemme med sekskantskrue og fjederskive

Gevind i underdelen.

1 Producto

N.º art. 390550 MVK 8.10 SKM10X30 FSC STTZN

GTIN 4013364096042, N.º de arancel aduanero (EU): 85359000, Peso bruto: 92.00 g, Empaquetado: 50.00 Pakkestørrelse

Figuras

Open PDF

Más información

Archivos CAD

Materiale: St/tZn
Klemmeområde (rund): 8-10 mm
Standard: EN 62561-1

fabrikat: DEHN
Type: MVK 8.10 SKM10X30 FSC STTZN
artikelnr.: 390550
eller tilsvarende

Certificados

Datos técnicos

Materiale	St/tZn
Klemmeområde (rund)	8-10 mm
Skrue	di M10 x 30 mm
Standard	EN 62561-1
*) For nøjagtig klassificering se prøvecertifikat.

Se ha añadido el artículo 390550 a favoritos.

Ir a favoritos

El artículo 390550 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Parallelforbinder med rundhovedet skrue

2 Productos

N.º art. 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, N.º de arancel aduanero (EU): 85359000, Peso bruto: 163.16 g, Empaquetado: 50.00 Pakkestørrelse

Figuras

Open PDF

Más información

Archivos CAD

Parallelforbinder med en skrue St/blank
Parallelforbinder til parallel forbindelse af to ledere
Materiale: St/blank
Klemmeområde (rund / rund): 6-22 / 6-22 mm
Standard: EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC): 6,1 kA

fabrikat: DEHN
Type: PV 6.22 FRM10X40 STBLANK
artikelnr.: 306121
eller tilsvarende

Certificados

Datos técnicos

Materiale	St/blank
Klemmeområde (rund / rund)	6-22 / 6-22 mm
Skrue	e M10 x 40 mm
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	6,1 kA

Se ha añadido el artículo 306121 a favoritos.

Ir a favoritos

El artículo 306121 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, N.º de arancel aduanero (EU): 85359000, Peso bruto: 167.12 g, Empaquetado: 50.00 Pakkestørrelse

Figuras

Open PDF

Más información

Archivos CAD

Parallelforbinder med en skrue St/Zn
Parallelforbinder til parallel forbindelse af to ledere
Materiale: St/tZn
Klemmeområde (rund / rund): 6-22 / 6-22 mm
Standard: EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC): 6,1 kA

fabrikat: DEHN
Type: PV 6.22 FRM10X40 STTZN
artikelnr.: 306122
eller tilsvarende

Certificados

Datos técnicos

Materiale	St/tZn
Klemmeområde (rund / rund)	6-22 / 6-22 mm
Skrue	e M10 x 40 mm
Standard	EN 62561-1
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	6,1 kA

Se ha añadido el artículo 306122 a favoritos.

Ir a favoritos

El artículo 306122 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Forbindelsesklemmer til bygningsarmering

Detalles

Til T-, kryds- og parallelforbindelse (rund leder)

N.º art. 308025 VK A UNI ST

Debe estar registrado para descargar 308025.stp.

Debe estar registrado para descargar 308025.igs.

Debe estar registrado para descargar 308025.jt.

Debe estar registrado para descargar 308025.dwg.

Debe estar registrado para descargar 308025m_D.dxf.

Se ha añadido el artículo 308025 a favoritos.

El artículo 308025 ha sido añadido a la cesta de compra.

Til T-, kryds- og parallelforbindelse (flad leder)

N.º art. 308026 VK 6.10 FL30 FL30 BSB STTZN

Debe estar registrado para descargar 308026.stp.

Debe estar registrado para descargar 308026.igs.

Debe estar registrado para descargar 308026.jt.

Debe estar registrado para descargar 308026.dwg.

Debe estar registrado para descargar 308026m_D.dxf.

Se ha añadido el artículo 308026 a favoritos.

El artículo 308026 ha sido añadido a la cesta de compra.

Til T- og krydsforbindelse

N.º art. 308030 VK A R22 F40 STBL

Debe estar registrado para descargar 308030.stp.

Debe estar registrado para descargar 308030.igs.

Debe estar registrado para descargar 308030.jt.

Debe estar registrado para descargar 308030.dwg.

Se ha añadido el artículo 308030 a favoritos.

El artículo 308030 ha sido añadido a la cesta de compra.

Til T-, kryds- og parallelforbindelse med klemmeramme

N.º art. 308035 VK 6.22 FL40 KB6.10 BSB STBL

Debe estar registrado para descargar 308035.stp.

Debe estar registrado para descargar 308035.igs.

Debe estar registrado para descargar 308035.jt.

Debe estar registrado para descargar 308035.dwg.

Debe estar registrado para descargar 308035m_D.dxf.

Se ha añadido el artículo 308035 a favoritos.

El artículo 308035 ha sido añadido a la cesta de compra.

U-klemme til større diameter

N.º art. 308045 BVK 16.48 6.10 FL40 BSB STBL

Debe estar registrado para descargar 308045.stp.

Debe estar registrado para descargar 308045.igs.

Debe estar registrado para descargar 308045.jt.

Debe estar registrado para descargar 308045.dwg.

Debe estar registrado para descargar 308045m_D.dxf.

Se ha añadido el artículo 308045 a favoritos.

El artículo 308045 ha sido añadido a la cesta de compra.

U-klemme til større diameter med yderligere to klemmerammer

N.º art. 308046 BVK 16.48 FL40 KB6.10 BSB STBL

Debe estar registrado para descargar 308046.stp.

Debe estar registrado para descargar 308046.igs.

Debe estar registrado para descargar 308046.jt.

Debe estar registrado para descargar 308046.dwg.

Debe estar registrado para descargar 308046m_D.dxf.

Se ha añadido el artículo 308046 a favoritos.

El artículo 308046 ha sido añadido a la cesta de compra.

MAXI-MV-klemme

N.º art. 308040 MAMVK 8.16 15.25 STBL

Debe estar registrado para descargar 308041.stp.

Debe estar registrado para descargar 308041.igs.

Debe estar registrado para descargar 308041.jt.

Debe estar registrado para descargar 308041.dwg.

Debe estar registrado para descargar 308040m_D.dxf.

Se ha añadido el artículo 308040 a favoritos.

El artículo 308040 ha sido añadido a la cesta de compra.

MV-klemme med sekskantskrue

N.º art. 390053 MVK 8.10 SKM10X35 STBL

Se ha añadido el artículo 390053 a favoritos.

El artículo 390053 ha sido añadido a la cesta de compra.

N.º art. 390050 MVK 8.10 SKM10X30 STTZN

Debe estar registrado para descargar 390050.stp.

Debe estar registrado para descargar 390050.igs.

Debe estar registrado para descargar 390050.jt.

Debe estar registrado para descargar 390050.dwg.

Debe estar registrado para descargar 390050m_D.dxf.

Se ha añadido el artículo 390050 a favoritos.

El artículo 390050 ha sido añadido a la cesta de compra.

N.º art. 391050 MVK 10 SKM10X35 STTZN

Debe estar registrado para descargar 390050.stp.

Debe estar registrado para descargar 390050.igs.

Debe estar registrado para descargar 390050.jt.
