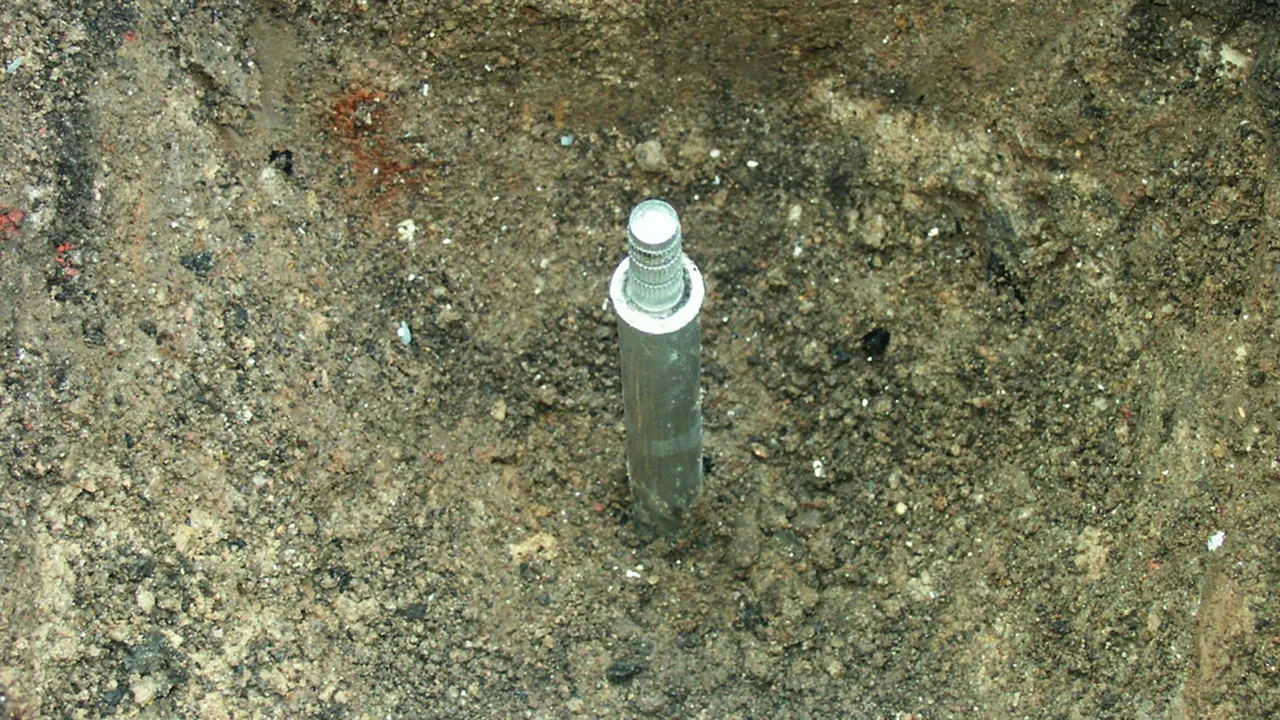

Jordspyd

Til oprettelse af jordingsanlæg til afledninger eller transformatorer.Karakteristika:

Ingen tværsnitsfortykkelse på koblingsstedet
Selvlukkende kobling
Korrosionsbestandighed
Forenklet opbevaring og transportmulighed
Kan anvendes universelt afhængigt af de lokale forhold
Konstante modstandsværdier
Enkel placering med slaghammer

Detalles

lorem ipsum — Hammerindsats til jordspyd og rør

Type Z

Med tredobbelt riflet tap.

4 Productos

N.º art. 620101 TE 20 1000 Z STTZN

GTIN 4013364021860, N.º de arancel aduanero (EU): 85389099, Peso bruto: 2.50 kg, Empaquetado: 6.00 Pakkestørrelse

Figuras

Open PDF

Más información

Archivos CAD

Materiale: St/tZn
Længde (spyd): 1000 mm
Diameter Ø: 20 mm
Kortslutningsstrøm (AC 50 Hz/DC): 7,9 kA
Standard: DIN EN 62561-2

fabrikat: DEHN
Type: TE 20 1000 Z STTZN
artikelnr.: 620101
eller tilsvarende

Certificados

Datos técnicos

Materiale	St/tZn
Længde (spyd) (l1)	1000 mm
Diameter Ø (d1)	20 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,9 kA
Standard	DIN EN 62561-2

Materiale	St/tZn
Længde (spyd) (l1)	1000 mm
Diameter Ø (d1)	20 mm
Diameter (tap)	12 mm
Varmforzinket - enkeltværdi:	~70 µm
Varmforzinket - middelværdi:	≥ 55 µm
Trækstyrke	410 N/mm²
Statisk trækstyrke (vertikalt træk)	Ca. 22000 N
Specifik ledeevne	≥ 6,66 m / Ohm mm²
Specifik modstand	≤ 0,15 Ohm mm²/ m
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,9 kA
Standard	DIN EN 62561-2

Se ha añadido el artículo 620101 a favoritos.

Ir a favoritos

El artículo 620101 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 620151 TE 20 1500 Z STTZN

GTIN 4013364021846, N.º de arancel aduanero (EU): 85389099, Peso bruto: 3.70 kg, Empaquetado: 6.00 Pakkestørrelse

Predecesor

Figuras

Open PDF

Más información

Archivos CAD

Materiale: St/tZn
Længde (spyd): 1500 mm
Diameter Ø: 20 mm
Kortslutningsstrøm (AC 50 Hz/DC): 7,9 kA
Standard: DIN EN 62561-2

fabrikat: DEHN
Type: TE 20 1500 Z STTZN
artikelnr.: 620151
eller tilsvarende

Certificados

Datos técnicos

Materiale	St/tZn
Længde (spyd) (l1)	1500 mm
Diameter Ø (d1)	20 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,9 kA
Standard	DIN EN 62561-2

Materiale	St/tZn
Længde (spyd) (l1)	1500 mm
Diameter Ø (d1)	20 mm
Diameter (tap)	12 mm
Varmforzinket - enkeltværdi:	~70 µm
Varmforzinket - middelværdi:	≥ 55 µm
Trækstyrke	410 N/mm²
Statisk trækstyrke (vertikalt træk)	Ca. 22000 N
Specifik ledeevne	≥ 6,66 m / Ohm mm²
Specifik modstand	≤ 0,15 Ohm mm²/ m
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	7,9 kA
Standard	DIN EN 62561-2

Se ha añadido el artículo 620151 a favoritos.

Ir a favoritos

El artículo 620151 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 625101 TE 25 1000 Z STTZN

GTIN 4013364021877, N.º de arancel aduanero (EU): 85389099, Peso bruto: 3.72 kg, Empaquetado: 6.00 Pakkestørrelse

Figuras

Open PDF

Más información

Archivos CAD

Materiale: St/tZn
Længde (spyd): 1000 mm
Diameter Ø: 25 mm
Kortslutningsstrøm (AC 50 Hz/DC): 12,3 kA
Standard: DIN EN 62561-2

fabrikat: DEHN
Type: TE 25 1000 Z STTZN
artikelnr.: 625101
eller tilsvarende

Certificados

Datos técnicos

Materiale	St/tZn
Længde (spyd) (l1)	1000 mm
Diameter Ø (d1)	25 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	12,3 kA
Standard	DIN EN 62561-2

Materiale	St/tZn
Længde (spyd) (l1)	1000 mm
Diameter Ø (d1)	25 mm
Diameter (tap)	15 mm
Varmforzinket - enkeltværdi:	~70 µm
Varmforzinket - middelværdi:	≥ 55 µm
Trækstyrke	410 N/mm²
Statisk trækstyrke (vertikalt træk)	Ca. 32000 N
Specifik ledeevne	≥ 6,66 m / Ohm mm²
Specifik modstand	≤ 0,15 Ohm mm²/ m
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	12,3 kA
Standard	DIN EN 62561-2

Se ha añadido el artículo 625101 a favoritos.

Ir a favoritos

El artículo 625101 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 625151 TE 25 1500 Z STTZN

GTIN 4013364021853, N.º de arancel aduanero (EU): 85389099, Peso bruto: 5.72 kg, Empaquetado: 6.00 Pakkestørrelse

Predecesor

Figuras

Open PDF

Más información

Archivos CAD

Materiale: St/tZn
Længde (spyd): 1500 mm
Diameter Ø: 25 mm
Kortslutningsstrøm (AC 50 Hz/DC): 12,3 kA
Standard: DIN EN 62561-2

fabrikat: DEHN
Type: TE 25 1500 Z STTZN
artikelnr.: 625151
eller tilsvarende

Certificados

Datos técnicos

Materiale	St/tZn
Længde (spyd) (l1)	1500 mm
Diameter Ø (d1)	25 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	12,3 kA
Standard	DIN EN 62561-2

Materiale	St/tZn
Længde (spyd) (l1)	1500 mm
Diameter Ø (d1)	25 mm
Diameter (tap)	15 mm
Varmforzinket - enkeltværdi:	~70 µm
Varmforzinket - middelværdi:	≥ 55 µm
Trækstyrke	410 N/mm²
Statisk trækstyrke (vertikalt træk)	Ca. 32000 N
Specifik ledeevne	≥ 6,66 m / Ohm mm²
Specifik modstand	≤ 0,15 Ohm mm²/ m
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	12,3 kA
Standard	DIN EN 62561-2

Se ha añadido el artículo 625151 a favoritos.

Ir a favoritos

El artículo 625151 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Type AZ

Med afdrejet og riflet tap.

2 Productos

N.º art. 620903 TE 20 1000 AZ V4A

GTIN 4013364342859, N.º de arancel aduanero (EU): 85389099, Peso bruto: 2.43 kg, Empaquetado: 6.00 Pakkestørrelse

Figuras

Open PDF

Más información

Archivos CAD

Jordspyd type AZ NIRO (V4A), længde 1000 mm
Jordspyd til oprettelse af jordingsanlæg til afledninger eller transformatorer
Type AZ, med afdrejet, riflet tap
Materiale: Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Længde (spyd): 1000 mm
Diameter Ø: 20 mm
Kortslutningsstrøm (AC 50 Hz/DC): 4,2 kA
Standard: DIN EN 62561-2

fabrikat: DEHN
Type: TE 20 1000 AZ V4A
artikelnr.: 620903
eller tilsvarende

Certificados

Datos técnicos

Materiale	Rustfrit (V4A)
Materiale-nr.	1.4571 / 1.4404 / 1.4401
Længde (spyd) (l1)	1000 mm
Diameter Ø (d1)	20 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	4,2 kA
Standard	DIN EN 62561-2

Komponentbeskyttelse	Tysk patentnr. P 32 22 201.7
Materiale	Rustfrit (V4A)
Materiale-nr.	1.4571 / 1.4404 / 1.4401
Længde (spyd) (l1)	1000 mm
Diameter Ø (d1)	20 mm
Diameter (tap)	10 / 13 mm
Trækstyrke	500-730 N/mm²
Specifik ledeevne	≥ 1,25 m / Ohm mm²
Specifik modstand	≤ 0,8 Ohm mm²/ m
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	4,2 kA
Standard	DIN EN 62561-2

Se ha añadido el artículo 620903 a favoritos.

Ir a favoritos

El artículo 620903 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 620902 TE 20 1500 AZ V4A

GTIN 4013364021914, N.º de arancel aduanero (EU): 85389099, Peso bruto: 3.67 kg, Empaquetado: 6.00 Pakkestørrelse

Figuras

Open PDF

Más información

Archivos CAD

Materiale: Rustfrit (V4A)
Materiale-nr.: 1.4571 / 1.4404 / 1.4401
Længde (spyd): 1500 mm
Diameter Ø: 20 mm
Kortslutningsstrøm (AC 50 Hz/DC): 4,2 kA
Standard: DIN EN 62561-2

fabrikat: DEHN
Type: TE 20 1500 AZ V4A
artikelnr.: 620902
eller tilsvarende

Certificados

Datos técnicos

Materiale	Rustfrit (V4A)
Materiale-nr.	1.4571 / 1.4404 / 1.4401
Længde (spyd) (l1)	1500 mm
Diameter Ø (d1)	20 mm
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	4,2 kA
Standard	DIN EN 62561-2

Komponentbeskyttelse	Tysk patentnr. P 32 22 201.7
Materiale	Rustfrit (V4A)
Materiale-nr.	1.4571 / 1.4404 / 1.4401
Længde (spyd) (l1)	1500 mm
Diameter Ø (d1)	20 mm
Diameter (tap)	10 / 13 mm
Trækstyrke	500-730 N/mm²
Specifik ledeevne	≥ 1,25 m / Ohm mm²
Specifik modstand	≤ 0,8 Ohm mm²/ m
Kortslutningsstrøm (AC 50 Hz/DC) (1 s; ≤ 300 °C)	4,2 kA
Standard	DIN EN 62561-2

Se ha añadido el artículo 620902 a favoritos.

Ir a favoritos

El artículo 620902 ha sido añadido a la cesta de compra.

Ir a la cesta de compra
