DEHNguard 5 kA

Høj pålidelighed med aflederovervågningen "Termodynamisk Kontrol"
Nem installation of eftermontering pga. det smalle design (bredde på 18 / 36 mm)
Anvendelsesoptimeret afledeevne på 5 kA (I_n) / 15 kA (I_max) (8/20 µs) pr. pol
Energetisk koordinerbar med andre afledere i Red/Line-serien
Funktions-/fejlvisning ved grøn/rød markering
Vibrations- og stødtestet efter EN 600068-2

DEHNguard TT 2P 5 275

1 Producto

N.º art. 900450 DG TT 2P 5 275

GTIN 4013364157989, N.º de arancel aduanero (EU): 85363030, Peso bruto: 91.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Godkendelser: KEMA

fabrikat: DEHN
Type: DG TT 2P 5 275
artikelnr.: 900450
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Max. for-sikring	MCB C 63 A
Godkendelser	KEMA

Afleder efter EN 61643-11	Type 2
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Strømforsyningssystem	1-faset TT- / TN-system
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. for-sikring	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik (U_T )	335 V / 5 s – holdbar
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik (U_T )	440 V / 120 min – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik (U_T )	1200 V / 200 ms – holdbar
Driftstemperaturområde	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit, massiv / fintrådet (min.)	0,75 mm²
Tilslutningstværsnit, massiv / fintrådet (max.)	10 mm² / 6 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Indstallationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA

Se ha añadido el artículo 900450 a favoritos.

Ir a favoritos

El artículo 900450 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

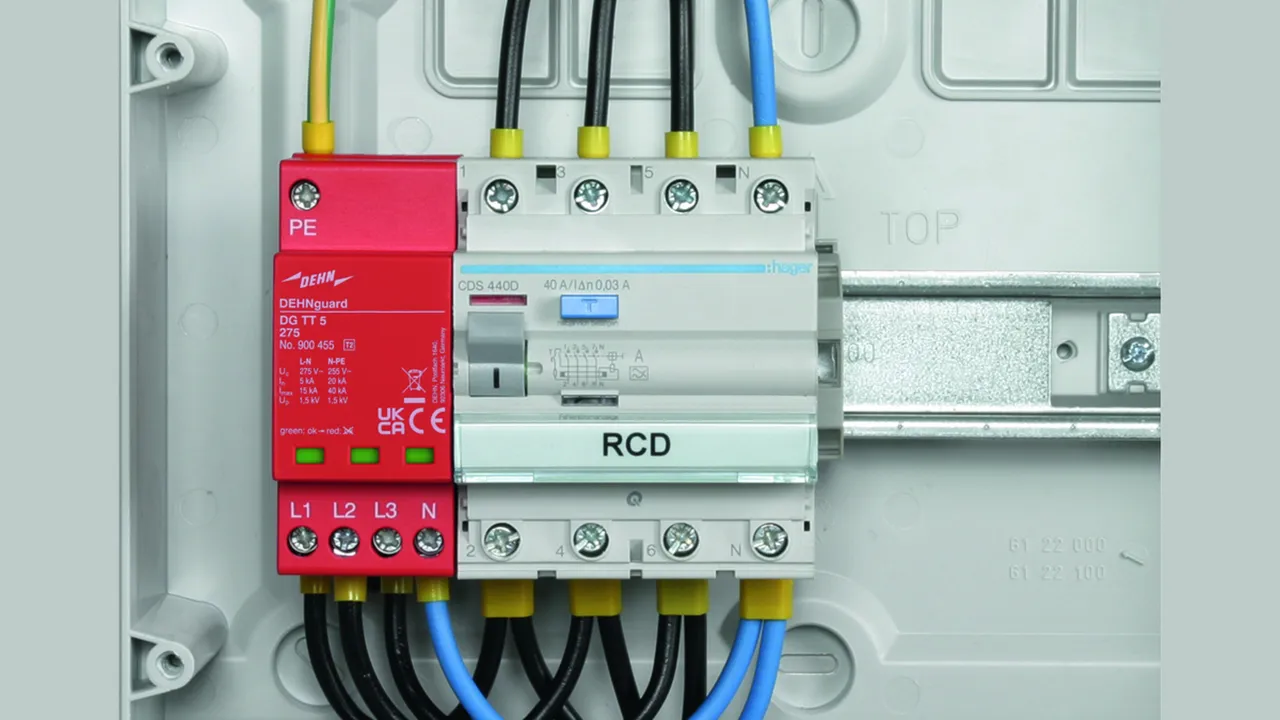

DEHNguard TT 5 275

1 Producto

N.º art. 900455 DG TT 5 275

GTIN 4013364157996, N.º de arancel aduanero (EU): 85363030, Peso bruto: 164.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Godkendelser: KEMA

fabrikat: DEHN
Type: DG TT 5 275
artikelnr.: 900455
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Max. for-sikring	MCB C 63 A
Godkendelser	KEMA

Afleder efter EN 61643-11	Type 2
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Strømforsyningssystem	3-faset TT- / TN-system
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. for-sikring	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik (U_T )	335 V / 5 s – modstand
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik (U_T )	440 V / 120 min – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik (U_T )	1200 V / 200 ms – modstand
Driftstemperaturområde	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit, massiv / fintrådet (min.)	0,75 mm²
Tilslutningstværsnit, massiv / fintrådet (max.)	10 mm² / 6 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Indstallationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA

Se ha añadido el artículo 900455 a favoritos.

Ir a favoritos

El artículo 900455 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNguard TT 2P 5 275 NL

Kompakt overspændingsafleder til 1-fasede TT- og TN-systemer (1+1-kobling).

1 Producto

N.º art. 900458 DG TT 2P 5 275 NL

GTIN 4013364320574, N.º de arancel aduanero (EU): 85363030, Peso bruto: 90.68 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

fabrikat: DEHN
Type: DG TT 2P 5 275 NL
artikelnr.: 900458
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Max. for-sikring	MCB C 63 A

Afleder efter EN 61643-11	Type 2
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Strømforsyningssystem	1-faset TT- / TN-system
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. for-sikring	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik (U_T )	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik (U_T )	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit, massiv / fintrådet (min.)	0,75 mm²
Tilslutningstværsnit, massiv / fintrådet (max.)	10 mm² / 6 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Indstallationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880

Se ha añadido el artículo 900458 a favoritos.

Ir a favoritos

El artículo 900458 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNguard TT 5 275 NL

Kompakt overspændingsafleder til 1-fasede TT- og TN-systemer (3+1-kobling).

1 Producto

N.º art. 900459 DG TT 5 275 NL

GTIN 4013364320581, N.º de arancel aduanero (EU): 85363030, Peso bruto: 163.06 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

fabrikat: DEHN
Type: DG TT 5 275 NL
artikelnr.: 900459
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11	Type 2
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Max. for-sikring	MCB C 63 A

Afleder efter EN 61643-11	Type 2
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Strømforsyningssystem	3-faset TT- / TN-system
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	5 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	15 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Beskyttelseslederstrøm (I_PE )	≤ 5 µA
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Max. for-sikring	MCB C 63 A
Kortslutningsbæreevne ved max. overstrømsbeskyttelse AC på netsiden (I_SCCR )	6 kA
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik (U_T )	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik (U_T )	1200 V / 200 ms. – modstandsdygtig
Driftstemperaturområde	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit, massiv / fintrådet (min.)	0,75 mm²
Tilslutningstværsnit, massiv / fintrådet (max.)	10 mm² / 6 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Indstallationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880

Se ha añadido el artículo 900459 a favoritos.

Ir a favoritos

El artículo 900459 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Results for products (0)

Results for content (0)

DEHNguard 5 kA

DEHNguard TT 2P 5 275

N.º art. 900450 DG TT 2P 5 275

Se ha añadido el artículo 900450 a favoritos.

El artículo 900450 ha sido añadido a la cesta de compra.

DEHNguard TT 5 275

N.º art. 900455 DG TT 5 275

Se ha añadido el artículo 900455 a favoritos.

El artículo 900455 ha sido añadido a la cesta de compra.

DEHNguard TT 2P 5 275 NL

N.º art. 900458 DG TT 2P 5 275 NL

Se ha añadido el artículo 900458 a favoritos.

El artículo 900458 ha sido añadido a la cesta de compra.

DEHNguard TT 5 275 NL

N.º art. 900459 DG TT 5 275 NL

Se ha añadido el artículo 900459 a favoritos.

El artículo 900459 ha sido añadido a la cesta de compra.

DEHNguard 5 kA

DEHNguard TT 2P 5 275

N.º art. 900450 DG TT 2P 5 275

Debe estar registrado para descargar 900450.stp.

Debe estar registrado para descargar 900450.igs.

Debe estar registrado para descargar 900450.jt.

Debe estar registrado para descargar 900450.dwg.

Debe estar registrado para descargar 900450m_E.dxf.

Se ha añadido el artículo 900450 a favoritos.

El artículo 900450 ha sido añadido a la cesta de compra.

DEHNguard TT 5 275

N.º art. 900455 DG TT 5 275

Debe estar registrado para descargar 900455.stp.

Debe estar registrado para descargar 900455.igs.

Debe estar registrado para descargar 900455.jt.

Debe estar registrado para descargar 900455.dwg.

Debe estar registrado para descargar 900455m_E.dxf.

Se ha añadido el artículo 900455 a favoritos.

El artículo 900455 ha sido añadido a la cesta de compra.

DEHNguard TT 2P 5 275 NL

N.º art. 900458 DG TT 2P 5 275 NL

Se ha añadido el artículo 900458 a favoritos.

El artículo 900458 ha sido añadido a la cesta de compra.

DEHNguard TT 5 275 NL

N.º art. 900459 DG TT 5 275 NL

Se ha añadido el artículo 900459 a favoritos.

El artículo 900459 ha sido añadido a la cesta de compra.
