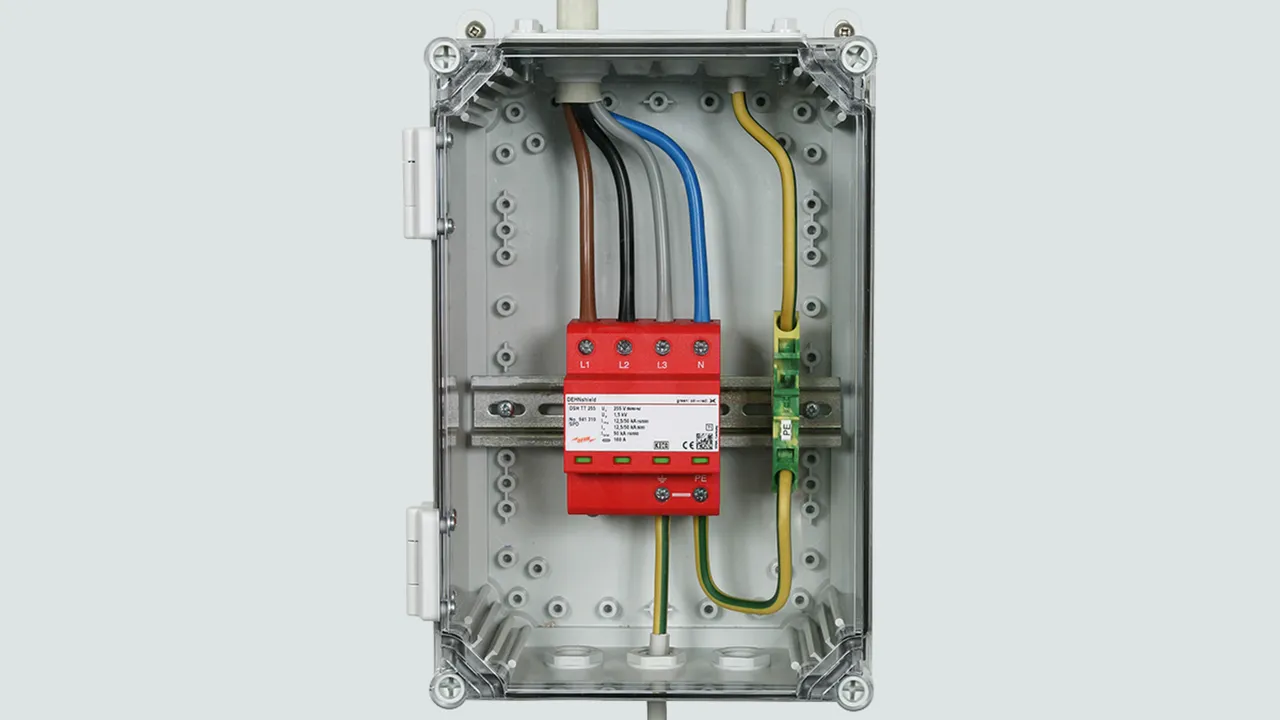

DEHNshield

Anvendelsesoptimeret og komplet Type 1 + Type 2 gnistgabsbaseret kombiafleder
Kompakt design med pladsbesparende gnistgabsteknologi med kun 1 modul / pol
Opfylder minimumskravet for lynstrømsafledeevne efter IEC 60364-5-53
Muliggør kompakt lynbeskyttelses-potentialudligning med apparatbeskyttelse
Afledeevne op til 50 kA (10/350 µs)
Funktions-/fejlvisning ved grøn/rød markering
Høj følgestrømsslukkeevne (I_fi = 25 kA_eff)

Detalles

Serieforbindelse vha. lynstrømstestet stiftklemme STAK 25.

lorem ipsum — Serieforbindelse vha. lynstrømstestet stiftklemme STAK 25.

DEHNshield TNC

Anvendelsesoptimeret, komplet kombiafleder til TN-C-systemer med 230 / 400 V mærkespænding ("3-0"-kobling).

1 Producto

N.º art. 941300 DSH TNC 255

GTIN 4013364133556, N.º de arancel aduanero (EU): 85363090, Peso bruto: 415.80 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

fabrikat: DEHN
Type: DSH TNC 255
artikelnr.: 941300
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Lynstødstrøm (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Spændingsbeskyttelsesniveau (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	KEMA, VDE, UL

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Specifik energi [L1+L2+L3-PEN] (W/R)	352,00 kJ/ohm
Lynstødstrøm (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Specifik energi [L-PEN] (W/R)	39,06 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	l kA
Spændingsbeskyttelsesniveau (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	25 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, PEN) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, PEN) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL

Se ha añadido el artículo 941300 a favoritos.

Ir a favoritos

El artículo 941300 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield TNC FM

Anvendelsesoptimeret og komplet kombiafleder til TN-C-systemer med 230 / 400 V mærkespænding ("3-0"-kobling); med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

1 Producto

N.º art. 941305 DSH TNC 255 FM

GTIN 4013364275317, N.º de arancel aduanero (EU): 85363090, Peso bruto: 420.60 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

fabrikat: DEHN
Type: DSH TNC 255 FM
artikelnr.: 941305
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Lynstødstrøm (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Spændingsbeskyttelsesniveau (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3-PEN] (I_total )	37,5 kA
Specifik energi [L1+L2+L3-PEN] (W/R)	352,00 kJ/ohm
Lynstødstrøm (10/350 µs) [L-PEN] (I_imp )	12,5 kA
Specifik energi [L-PEN] (W/R)	39,06 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	l kA
Spændingsbeskyttelsesniveau (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	25 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, PEN) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, PEN) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet

Se ha añadido el artículo 941305 a favoritos.

Ir a favoritos

El artículo 941305 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield TNC Basic FM

Anvendelsesoptimeret og komplet kombiafleder til TN-C-systemer til indsats i hovedstrømsforsyninger (3+0-kobling) i boliger eller ydre lynbeskyttelse (også ved luftledninger); med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

1 Producto

N.º art. 941306 DSH B TNC 255 FM

GTIN 4013364328068, N.º de arancel aduanero (EU): 85363090, Peso bruto: 422.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

fabrikat: DEHN
Type: DSH B TNC 255 FM
artikelnr.: 941306
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Lynstødstrøm (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Spændingsbeskyttelsesniveau (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3-PEN] (I_total )	22,5 kA
Lynstødstrøm (10/350 µs) [L-PEN] (I_imp )	7,5 kA
Mærkeafledestødstrøm (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	12,5 / 37,5 kA
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	l kA
Spændingsbeskyttelsesniveau (U_P )	≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	25 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, PEN) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, PEN) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm² massiv / fintrådet

Se ha añadido el artículo 941306 a favoritos.

Ir a favoritos

El artículo 941306 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield TNS

Anvendelsesoptimeret og komplet kombiafleder til TN-S-systemer med 230 / 400 V mærkespænding ("4-0"-kobling).

1 Producto

N.º art. 941400 DSH TNS 255

GTIN 4013364133563, N.º de arancel aduanero (EU): 85363090, Peso bruto: 555.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

fabrikat: DEHN
Type: DSH TNS 255
artikelnr.: 941400
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	KEMA, VDE, UL

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Specifik energi [L1+L2+L3+N-PE] (W/R)	625,00 kJ/ohm
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Specifik energi [L,N-PE] (W/R)	39,06 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	25 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL

Se ha añadido el artículo 941400 a favoritos.

Ir a favoritos

El artículo 941400 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield TNS FM

Anvendelsesoptimeret og komplet kombiafleder til TN-S-systemer med 230 / 400 V mærkespænding ("4-0"-kobling); med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

1 Producto

N.º art. 941405 DSH TNS 255 FM

GTIN 4013364275331, N.º de arancel aduanero (EU): 85363090, Peso bruto: 488.30 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Kombiafleder DEHNshield TNS 255 FM
Firepolet kombiafleder til 230/400 V- TN(C)-S-systemer,
bredde 4TE, med fjernmeldekontakt
Afleder type 1 + type 2 iht. EN 61643-11
Anvendelsesoptimeret brug i kompakte elinstallationer
Gnistgabsbaseret teknologi med følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 50 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DSH TNS 255 FM
artikelnr.: 941405
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Specifik energi [L1+L2+L3+N-PE] (W/R)	625,00 kJ/ohm
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Specifik energi [L,N-PE] (W/R)	39,06 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	25 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kAeff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (min.)	1,5 mm2 massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 941405 a favoritos.

Ir a favoritos

El artículo 941405 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield TNS Basic FM

Anvendelsesoptimeret og komplet kombiafleder til TN-S-systemer til indsats i hovedstrømsforsyninger (4+0-kobling) i boliger eller ydre lynbeskyttelse (også ved luftledninger); med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

1 Producto

N.º art. 941406 DSH B TNS 255 FM

GTIN 4013364328082, N.º de arancel aduanero (EU): 85363090, Peso bruto: 489.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Kombiafleder DEHNshield B TNS 255 FM
Firepolet kombiafleder til 230/400 V- TN(C)-S-systemer,
bredde 4TE, med fjernmeldekontakt
Afleder type 1 + type 2 iht. EN 61643-11
Opfylder alle krav i DIN VDE 0100-534 og DIN VDE 0100-443.
Gnistgabsbaseret teknologi med følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 30 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DSH B TNS 255 FM
artikelnr.: 941406
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	12,5 / 50 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	25 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kAeff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (min.)	1,5 mm2 massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 941406 a favoritos.

Ir a favoritos

El artículo 941406 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield TT

Anvendelsesoptimeret og komplet kombiafleder til TT- og TN-S-systemer med 230 / 400 V mærkespænding ("3+1"-kobling).

1 Producto

N.º art. 941310 DSH TT 255

GTIN 4013364131798, N.º de arancel aduanero (EU): 85363090, Peso bruto: 509.90 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Kombiafleder DEHNshield TT 255
Firepolet kombiafleder til 230/400 V- TT- og TN (C) -S-systemer,
bredde 4TE
Afleder type 1 + type 2 iht. EN 61643-11
Anvendelsesoptimeret brug i kompakte elinstallationer
Gnistgabsbaseret teknologi med følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 50 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DSH TT 255
artikelnr.: 941310
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	KEMA, VDE, UL
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Specifik energi [L1+L2+L3+N-PE] (W/R)	625,00 kJ/ohm
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Specifik energi [L-N]/[N-PE] (W/R)	39,06 / 625,00 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (UT) – karakteristik	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Se ha añadido el artículo 941310 a favoritos.

Ir a favoritos

El artículo 941310 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield TT FM

Anvendelsesoptimeret og komplet kombiafleder til TT- og TN-S-systemer med 230 / 400 V mærkespænding ("3+1"-kobling); med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

1 Producto

N.º art. 941315 DSH TT 255 FM

GTIN 4013364275324, N.º de arancel aduanero (EU): 85363090, Peso bruto: 508.80 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Kombiafleder DEHNshield TT 255 FM
Firepolet kombiafleder til 230/400 V- TT- og TN (C) -S-systemer,
bredde 4 TE, med fjernmeldekontakt
Afleder type 1 + type 2 iht. EN 61643-11
Anvendelsesoptimeret brug i kompakte elinstallationer
Gnistgabsbaseret teknologi med følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 50 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DSH TT 255 FM
artikelnr.: 941315
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	50 kA
Specifik energi [L1+L2+L3+N-PE] (W/R)	625,00 kJ/ohm
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 50 kA
Specifik energi [L-N]/[N-PE] (W/R)	39,06 / 625,00 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (UT) – karakteristik	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm2 massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Se ha añadido el artículo 941315 a favoritos.

Ir a favoritos

El artículo 941315 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield TT Basic FM

Anvendelsesoptimeret og komplet kombiafleder til TT- og TN-S-systemer til brug i hovedstrømsforsyninger (3+1-kobling) i beboelsesejendomme uden udvendig lynbeskyttelse (også ved luftledninger). Med potentialfri fjernmeldekontakt.

1 Producto

N.º art. 941316 DSH B TT 255 FM

GTIN 4013364328075, N.º de arancel aduanero (EU): 85363090, Peso bruto: 510.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Kombiafleder DEHNshield B TT 255 FM
Firepolet kombiafleder til 230/400 V- TT-
og TN (C) -S-systemer,
bredde 4 TE, med fjernmeldekontakt
Afleder type 1 + type 2 iht. EN 61643-11
Opfylder alle krav i DIN VDE 0100-534 og DIN VDE 0100-443.
Gnistgabsbaseret teknologi med følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 30 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DSH B TT 255 FM
artikelnr.: 941316
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 30 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	VDE
FM-kontakt / kontaktform	Skiftekontakt
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L1+L2+L3+N-PE] (I_total )	30 kA
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 30 kA
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 50 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (UT) – karakteristik	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L1, L2, L3, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm2 massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Se ha añadido el artículo 941316 a favoritos.

Ir a favoritos

El artículo 941316 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield TN

Anvendelsesoptimeret og komplet kombiafleder til 1-fasede TN-systemer med 230 V mærkespænding ("2-0"-kobling).

1 Producto

N.º art. 941200 DSH TN 255

GTIN 4013364138209, N.º de arancel aduanero (EU): 85363090, Peso bruto: 266.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Kombiafleder DEHNshield TN 255
Topolet kombiafleder til 230/400 V- TN-systemer, bredde 2TE
Afleder type 1 + type 2 iht. EN 61643-11
Anvendelsesoptimeret brug i kompakte elinstallationer
Gnistgabsbaseret teknologi med følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DSH TN 255
artikelnr.: 941200
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	25 kA
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 /≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	KEMA, VDE, UL

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	25 kA
Specifik energi [L+N-PE] (W/R)	156,25 kJ/ohm
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Specifik energi [L,N-PE] (W/R)	39,06 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 /≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	25 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG Sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL

Se ha añadido el artículo 941200 a favoritos.

Ir a favoritos

El artículo 941200 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield TN FM

Anvendelsesoptimeret og komplet kombiafleder til 1-fasede TN-systemer med 230 V mærkespænding ("2-0"-kobling); med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

1 Producto

N.º art. 941205 DSH TN 255 FM

GTIN 4013364289185, N.º de arancel aduanero (EU): 85363090, Peso bruto: 276.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Kombiafleder DEHNshield TN 255 FM
Topolet kombiafleder til 230/400 V- TN-systemer,
bredde 2 TE, med fjernmeldekontakt
Afleder type 1 + type 2 iht. EN 61643-11
Anvendelsesoptimeret brug i kompakte elinstallationer
Gnistgabsbaseret teknologi med følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DSH TN 255 FM
artikelnr.: 941205
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	25 kA
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	25 kA
Specifik energi [L+N-PE] (W/R)	156,25 kJ/ohm
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	12,5 kA
Specifik energi [L,N-PE] (W/R)	39,06 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	25 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0.5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 941205 a favoritos.

Ir a favoritos

El artículo 941205 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield TN Basic FM

Anvendelsesoptimeret og komplet kombiafleder til TN-C-systemer til indsats i hovedstrømsforsyninger (2+0-kobling) i boliger eller ydre lynbeskyttelse (også ved luftledninger); med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

1 Producto

N.º art. 941206 DSH B TN 255 FM

GTIN 4013364373839, N.º de arancel aduanero (EU): 85363090, Peso bruto: 276.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

fabrikat: DEHN
Type: DSH B TN 255 FM
artikelnr.: 941206
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	15 kA
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
FM-kontakt / kontaktform	Skiftekontakt

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	15 kA
Lynstødstrøm (10/350 µs) [L, N-PE] (I_imp )	7,5 kA
Mærkeafledestødstrøm (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	12,5 / 25 kA
Spændingsbeskyttelsesniveau [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne AC (I_fi )	25 kA_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0.5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 941206 a favoritos.

Ir a favoritos

El artículo 941206 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield TT 2P

Anvendelsesoptimeret og komplet kombiafleder til 1-fasede TT- og TN-systemer med 230 V mærkespænding ("1+1"-kobling).

1 Producto

N.º art. 941110 DSH TT 2P 255

GTIN 4013364137899, N.º de arancel aduanero (EU): 85363090, Peso bruto: 291.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Kombiafleder DEHNshield TT 2P 255
Topolet kombiafleder til 230/400 V- TT-systemer, bredde 2TE
Afleder type 1 + type 2 iht. EN 61643-11
Anvendelsesoptimeret brug i kompakte elinstallationer
Gnistgabsbaseret teknologi med følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DSH TT 2P 255
artikelnr.: 941110
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	25 kA
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	KEMA, VDE, UL
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	25 kA
Specifik energi [L+N-PE] (W/R)	156,25 kJ/ohm
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Specifik energi [L-N]/[N-PE] (W/R)	39,06 / 156,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstand
Midlertidig overspænding (TOV) [N-PE] (UT) – karakteristik	1200 V / 200 ms – modstand
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, N, PE, 9) (min.)	1,5 mm2 massiv / fintrådet
Tilslutningstværsnit (L, N, PE, 9) (max.)	35 mm2 flertrådet/ 25 mm2 fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE, UL
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Se ha añadido el artículo 941110 a favoritos.

Ir a favoritos

El artículo 941110 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield TT 2P FM

Anvendelsesoptimeret og komplet kombiafleder til 1-fasede TT- og TN-systemer med 230 V mærkespænding ("1+1"-kobling); med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

1 Producto

N.º art. 941115 DSH TT 2P 255 FM

GTIN 4013364289208, N.º de arancel aduanero (EU): 85363090, Peso bruto: 301.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Kombiafleder DEHNshield TT 2P 255 FM
Topolet kombiafleder til 230/400 V- TT-systemer
Afleder type 1 + type 2 iht. EN 61643-11
Bredde 2 TE, med fjernmeldekontakt
Anvendelsesoptimeret brug i kompakte elinstallationer
Gnistgabsbaseret teknologi med følgestrømsbegrænsning
Fejlvisning
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Lynimpulsstrøm (10/350): 25 kA
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien, samt direkte til terminal

fabrikat: DEHN
Type: DSH TT 2P 255 FM
artikelnr.: 941115
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	25 kA
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	skiftekontakt
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	25 kA
Specifik energi [L+N-PE] (W/R)	156,25 kJ/ohm
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	12,5 / 25 kA
Specifik energi [L-N]/[N-PE] (W/R)	39,06 / 156,25 kJ/ohm
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (UT) – karakteristik	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Se ha añadido el artículo 941115 a favoritos.

Ir a favoritos

El artículo 941115 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield TT 2P Basic FM

Anvendelsesoptimeret og komplet kombiafleder til TN-C-systemer til indsats i hovedstrømsforsyninger (1+1-kobling) i boliger eller ydre lynbeskyttelse (også ved luftledninger); med fjernmeldekontakt til fjernovervågning (potentialfri skiftekontakt).

1 Producto

N.º art. 941116 DSH B TT 2P 255 FM

GTIN 4013364373235, N.º de arancel aduanero (EU): 85363090, Peso bruto: 301.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

fabrikat: DEHN
Type: DSH B TT 2P 255 FM
artikelnr.: 941116
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	15 kA
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 15 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	160 A gG
FM-kontakt / kontaktform	skiftekontakt
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Afleder efter EN 61643-11 / IEC 61643-11	Type 1 + Type 2 / klasse I + klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 1 + Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	255 V (50 / 60 Hz)
Lynstødstrøm (10/350 µs) [L+N-PE] (I_total )	15 kA
Lynstødstrøm (10/350 µs) [L-N]/[N-PE] (I_imp )	7,5 / 15 kA
Mærkeafledestødstrøm (8/20 µs) [L-N]/[N-PE] (I_n )	12,5 / 25 kA
Spændingsbeskyttelsesniveau [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [L-N]/[N-PE] (I_fi )	25 kA_eff / 100 A_eff
Følgestrømsbegrænsning / selektivitet	Selektiv med 32 A gG sikring op til 25 kA_eff (prosp.)
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	160 A gG
Midlertidig overspænding (TOV) [L-N] (UT) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (UT) – karakteristik	1200 V / 200 ms – modstandsdygtig
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (L, N, PE, 9) (min.)	1,5 mm² massiv / fintrådet
Tilslutningstværsnit (L, N, PE, 9) (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
FM-kontakt / kontaktform	skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
Restspænding [L-PE] (U_P )	2,0 kV

Se ha añadido el artículo 941116 a favoritos.

Ir a favoritos

El artículo 941116 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNshield

Detalles

DEHNshield TNC

N.º art. 941300 DSH TNC 255

Debe estar registrado para descargar 941300.stp.

Debe estar registrado para descargar 941300.igs.

Debe estar registrado para descargar 941300.jt.

Debe estar registrado para descargar 941300.dwg.

Debe estar registrado para descargar 941300m_E.dxf.

Debe estar registrado para descargar DEHN.941300.wspak.

Debe estar registrado para descargar 941300_eplan.zip.

Se ha añadido el artículo 941300 a favoritos.

El artículo 941300 ha sido añadido a la cesta de compra.

DEHNshield TNC FM

N.º art. 941305 DSH TNC 255 FM

Debe estar registrado para descargar 941305.stp.

Debe estar registrado para descargar 941305.igs.

Debe estar registrado para descargar 941305.jt.

Debe estar registrado para descargar 941305.dwg.

Debe estar registrado para descargar 941305+306m_E.dxf.

Debe estar registrado para descargar DEHN.941305.wspak.

Debe estar registrado para descargar DEHN.941305.edz.

Se ha añadido el artículo 941305 a favoritos.

El artículo 941305 ha sido añadido a la cesta de compra.

DEHNshield TNC Basic FM

N.º art. 941306 DSH B TNC 255 FM

Debe estar registrado para descargar 941305.stp.

Debe estar registrado para descargar 941305.igs.

Debe estar registrado para descargar 941305.jt.

Debe estar registrado para descargar 941305.dwg.

Debe estar registrado para descargar 941305+306m_E.dxf.

Debe estar registrado para descargar DEHN.941306.wspak.

Debe estar registrado para descargar DEHN.941306.edz.

Se ha añadido el artículo 941306 a favoritos.

El artículo 941306 ha sido añadido a la cesta de compra.

DEHNshield TNS

N.º art. 941400 DSH TNS 255

Debe estar registrado para descargar 941400.stp.

Debe estar registrado para descargar 941400.igs.

Debe estar registrado para descargar 941400.jt.

Debe estar registrado para descargar 941400.dwg.

Debe estar registrado para descargar 941310+400m_E.dxf.

Debe estar registrado para descargar DEHN.941400.wspak.

Debe estar registrado para descargar 941400_eplan.zip.

Se ha añadido el artículo 941400 a favoritos.

El artículo 941400 ha sido añadido a la cesta de compra.

DEHNshield TNS FM

N.º art. 941405 DSH TNS 255 FM

Debe estar registrado para descargar 941315.stp.

Debe estar registrado para descargar 941315.igs.

Debe estar registrado para descargar 941315.jt.

Debe estar registrado para descargar 941315.dwg.

Debe estar registrado para descargar 941315+316+405+406m_E.dxf.

Debe estar registrado para descargar DEHN.941405.wspak.

Debe estar registrado para descargar 941315_eplan.zip.

Se ha añadido el artículo 941405 a favoritos.

El artículo 941405 ha sido añadido a la cesta de compra.

DEHNshield TNS Basic FM

N.º art. 941406 DSH B TNS 255 FM

Debe estar registrado para descargar 941315.stp.

Debe estar registrado para descargar 941315.jt.

Debe estar registrado para descargar 941315.jt.

Debe estar registrado para descargar 941315.dwg.

Debe estar registrado para descargar 941315+316+405+406m_E.dxf.

Debe estar registrado para descargar DEHN.941406.wspak.

Debe estar registrado para descargar 941315_eplan.zip.

Se ha añadido el artículo 941406 a favoritos.

El artículo 941406 ha sido añadido a la cesta de compra.

DEHNshield TT

N.º art. 941310 DSH TT 255

Debe estar registrado para descargar 941400.stp.

Debe estar registrado para descargar 941400.igs.

Debe estar registrado para descargar 941400.jt.

Debe estar registrado para descargar 941400.dwg.

Debe estar registrado para descargar 941310+400m_E.dxf.

Debe estar registrado para descargar DEHN.941310.wspak.

Debe estar registrado para descargar 941400_eplan.zip.

Se ha añadido el artículo 941310 a favoritos.

El artículo 941310 ha sido añadido a la cesta de compra.

DEHNshield TT FM
