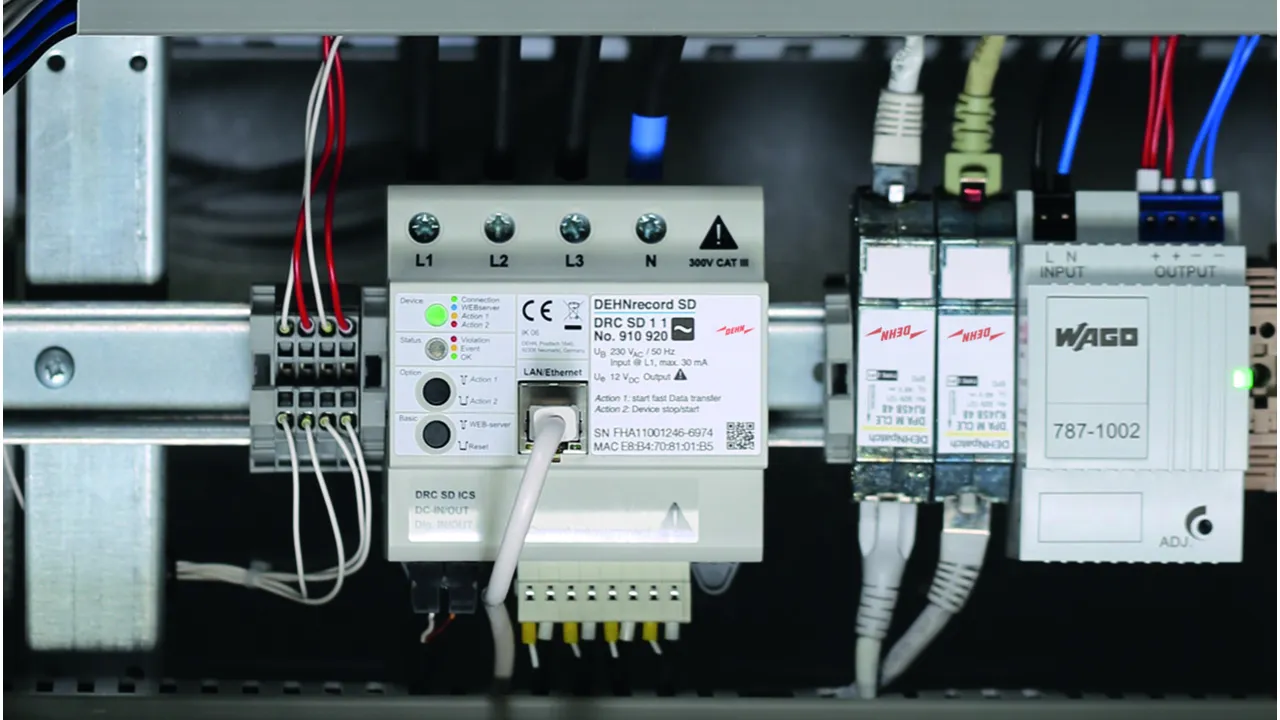

DEHNrecord SD

  • Multifunktionelt måleapparat baseret på edge-computing
  • Forsyningsspænding 230 V AC, alternativt 24 V DC-eksternt
  • Kompakte dimensioner (5 delingsenheder), der giver enkel integration og eftermontering
  • Installationsfordele ved tilpasning af SPD'er via faseskinne
  • Måling spændingskvalitet iht. EN 61000-4-30, klasse A - Certificeret
  • Tærskelværdier iht. EN 50160
  • Mulighed for yderligere fastlæggelse af individuelle PQ-tærskelværdier
  • Måling af midlertidige/netgenererede overspændinger iht. EN 50550
  • Måling af belastning og ydelse
  • Integrerede digitale ind- og udgange, logisk sammenknytning
  • Kommunikationstilslutning via modbus TCP og MQTT 3.1 Azure

Información adicional

Temas relacionados

DRC SD 1 1

Multifunktionelt måle- og analyseapparat til overvågning af spændingskvalitet.

1 Producto

N.º art. 910920 DRC SD 1 1

GTIN 4013364460263, N.º de arancel aduanero (EU): 90303200, Peso bruto: 510.02 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Indbygget, multifunktionelt måleapparat baseret
på edge-computing med følgende funktioner:
Forsyningsspænding 230 V 1-faset over L1, fx
over kamskinne direkte fra overspændingsafleder/
ikke nødvendigt med ekstra ledningsføring og backupsikring
Kompakt kabinet til nem indbygning
og eftermontering, bredde 5 delingsenheder/hatskinnemontering
Måling spændingskvalitet iht. EN 61000-4-30,
klasse A-certificeret
Permanent overførsel af standardiserede middelværdier
Ved overskridelse af tærskelværdier overføres fejlmeddelelse/
Dermed markant reduceret dataoverførsel
for at sikre nem håndtering
Tærskelværdier iht. EN 50160/Mulighed for
yderligere fastlæggelse af individuelle PQ-tærskelværdier
Triggerbar overførsel af fejlmeddelelse også
uden overskridelse af tærskelværdier/Individuel triggering
med enhedsknapper eller webbaseret
PQ-egenskaber svarende til
mærkningskoncept iht. EN 61000-4-30
4-polet laststrøms- og ydelsesmåling vha.
eksterne strømspoler valgfrit til måling op til
100 A (split-core-transformer) eller op til
1000 A (rogowski-spoler) (ledningslængder 3 m)
Måleværdioverførsel af 5-minutters-middelværdier
Fortegnskorrekt måling til registrering
af reference- og returstrømsydelse
Måling af midlertidige/netgenererede
overspændinger iht. EN 50550, inkl. individuelle
parametriseringsmuligheder, fx til melding
om underspænding
Hændelsesmeldinger mulig via cloudovervågning,
digitale udgange og via
e-mail-beskeder
Indbyggede parametriserbare I/O-interfaces
3x input, 2x output, til hændelsesorienterede styrekommandoer
Indbygget målepunktskoncept
Kan tilpasses med faseskinner direkte
på overspændingsbeskyttelsesenheder
Kommunikationstilslutning via modbus
TCP/IP-interface og MQTT-protokol (3.1, Azure-baseret)
Måleværdivisualisering valgfrit via
DEHN-cloudovervågning eller via eksterne
firmaspecifikke cloudplatforme/alternativ
over udlæsning via modbusregister
GPS-lokationspositionering gør det muligt at
oprette PQ-landkort
Webbaseret enhedskonfiguration og firmwareopdateringer

fabrikat: DEHN
Type: DRC SD 1 1
artikelnr.: 910920
eller tilsvarende



Datos técnicos

PQ-måleproces iht. EN 61000-4-30:2015 Klasse A
Spændingsforsyning (UB ) 230 VAC (50 Hz) over L1 på målespændingen
Nominelt indgangsspændingsområde 230 / 400 VAC
Indgangsspændingsområde 185-265 VAC

Se ha añadido el artículo 910920 a favoritos.

Ir a favoritos

El artículo 910920 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DRC SD 2 1

Multifunktionelt måle- og analyseapparat til overvågning af spændingskvalitet.

1 Producto

N.º art. 910921 DRC SD 2 1

GTIN 4013364460270, N.º de arancel aduanero (EU): 90303200, Peso bruto: 510.02 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Indbygget, multifunktionelt måleapparat baseret
på edge-computing med følgende funktioner:
Spændingsforsyning 24 V DC
Kompakt kabinet til nem indbygning
og eftermontering, bredde 5 delingsenheder/hatskinnemontering
Måling spændingskvalitet iht. EN 61000-4-30,
klasse A-certificeret
Permanent overførsel af standardiserede middelværdier
Ved overskridelse af tærskelværdier overføres fejlmeddelelse/
Dermed markant reduceret dataoverførsel
for at sikre nem håndtering
Tærskelværdier iht. EN 50160/Mulighed for
yderligere fastlæggelse af individuelle PQ-tærskelværdier
Triggerbar overførsel af fejlmeddelelse også
uden overskridelse af tærskelværdier/Individuel triggering
med enhedsknapper eller webbaseret
PQ-egenskaber svarende til
mærkningskoncept iht. EN 61000-4-30
4-polet laststrøms- og ydelsesmåling vha.
eksterne strømspoler valgfrit til måling op til
100 A (split-core-transformer) eller op til
1000 A (rogowski-spoler) (ledningslængder 3 m)
Måleværdioverførsel af 5-minutters-middelværdier
Fortegnskorrekt måling til registrering
af reference- og returstrømsydelse
Måling af midlertidige/netgenererede
overspændinger iht. EN 50550, inkl. individuelle
parametriseringsmuligheder, fx til melding
om underspænding
Hændelsesmeldinger mulig via cloudovervågning,
digitale udgange og via
e-mail-beskeder
Indbyggede parametriserbare I/O-interfaces
3x input, 2x output, til hændelsesorienterede styrekommandoer
Indbygget målepunktskoncept
Kan tilpasses vha. kamskinner direkte
til overspændingsbeskyttelsesenheder
Kommunikationstilslutning via modbus
TCP/IP-interface og MQTT-protokol (3.1, Azure-baseret)
Måleværdivisualisering valgfrit via
DEHN-cloudovervågning eller via eksterne
firmaspecifikke cloudplatforme/alternativ
over udlæsning via modbusregister
GPS-lokationspositionering gør det muligt at
oprette PQ-landkort
Webbaseret enhedskonfiguration og firmwareopdateringer

fabrikat: DEHN
Type: DRC SD 2 1
artikelnr.: 910921
eller tilsvarende



Datos técnicos

PQ-måleproces iht. EN 61000-4-30:2015 Klasse A
Spændingsforsyning (UB ) 24 VDC
Nominelt indgangsspændingsområde 24 VDC SELV (maks. 3 W)
Indgangsspændingsområde 18-30 VDC

Se ha añadido el artículo 910921 a favoritos.

Ir a favoritos

El artículo 910921 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DRC SD ICS 100

Med DEHNrecord SD ICS kan der registreres impulsstrømme på op til 100 kA på isolerede ledninger.
I den forbindelse skal der overholdes en minimumafstand på ≥ 30 cm til de isolerede ledere.

1 Producto

N.º art. 910935 DRC SD ICS 100

GTIN 4013364460676, N.º de arancel aduanero (EU): 90303370, Peso bruto: 172.02 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Impulsstrømsensor med tilslutningsledning
til måling af impulsstrømme på op til 100 kA
Optegnelsesvarighed maks. 5 sek.
Amplitudeopløsning 100 A
Aftastningshastighed 1µs
Indstillelig triggertærskel via webserver
for DRC SD 1 1 eller DRC SD 2 1
Tilslutningsledningens længde 3 m

fabrikat: DEHN
Type: DRC SD ICS 100
artikelnr.: 910935
eller tilsvarende



Datos técnicos

Måleområde impulsstrøm (8/20 µs) (10/350 µs) 4-100 kA
Opløsning amplitude 100 A
Aftastningshastighed 1 µs
Optegnelseslængde maks. 200 ms
Triggertærskel amplitude parametriserbar via intern webserver
Længde tilslutningsledning 3 m

Se ha añadido el artículo 910935 a favoritos.

Ir a favoritos

El artículo 910935 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DRC SD SCS 100

Split-core-transformer til elektronisk måling af vekselstrøm (AC) med galvaniseret adskillelse mellem primærkreds (ydelse) og sekundærkreds (måling) op til 300 V CAT III.

1 Producto

N.º art. 910936 DRC SD SCS 100

GTIN 4013364460683, N.º de arancel aduanero (EU): 90303370, Peso bruto: 148.50 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Split-core-transformer til elektronisk måling
af vekselstrøm (AC) med galvaniseret
adskillelse mellem primær- (ydelse)
og sekundærkreds (måling) op til 300 V CAT III.
Nøjagtighedsklasse 1 (IEC 61869-2)
Nominel primærstrøm 100 A
Udvidet primærstrøm 120 A
Termisk målingskorttidsstrøm maks. 6 kA ved 50 Hz
Dynamisk nominel strøm maks. 3 kA ved 50 Hz
Nominel frekvens 50 Hz
Frekvensbåndbredde (-3 dB) min. 1,5 kHz
Længde tilslutningsledning 1 m
Maks. ledningsdiameter 16 mm

fabrikat: DEHN
Type: DRC SD SCS 100
artikelnr.: 910936
eller tilsvarende



Datos técnicos

Nøjagtighedsklasse 1 (IEC 61869-2)
Nominel primærstrøm (IPr ) 100 A
Udvidet primærstrøm (IePr ) 120 A
Termisk målingskorttidsstrøm (Ith ) maks. 6 kA ved 50 Hz; 60 x IPr (1s) kA
Dynamisk nominel strøm (Idyn ) maks. 3 kA ved 50 Hz; 60 x IPr (1s) kA
Nominel frekvens (fr ) 50 Hz
Frekvensbåndbredde (-3 dB) (BW) min. 1,5 kHz
Maks. ledningsdiameter 16 mm
Længde tilslutningsledning 1 m

Se ha añadido el artículo 910936 a favoritos.

Ir a favoritos

El artículo 910936 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DRC SD RCS 1000

Rogowski-spole-transformer til elektronisk måling af vekselstrøm (AC) med galvaniseret adskillelse mellem primærkreds (ydelse) og sekundærkreds (måling) op til 1000 V CAT III.

2 Productos

N.º art. 910937 DRC SD RCS 1000 3M

GTIN 4013364460690, N.º de arancel aduanero (EU): 90303370, Peso bruto: 210.46 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Rogowski-spole-transformer
til elektronisk måling
af vekselstrøm (AC) med galvaniseret
adskillelse mellem primær- (ydelse)
og sekundærkreds (måling) op til 1000 V CAT III
Nøjagtighedsklasse 1 (IEC 61869-2)
Nominel primærstrøm 1000 A
Udvidet primærstrøm 2000 A
Nominel frekvens 50 Hz
Frekvensbåndbredde (-3 dB) 3 kHz
Længde tilslutningsledning 3 m
Maks. ledningsdiameter 95 mm

fabrikat: DEHN
Type: DRC SD RCS 1000 3M
artikelnr.: 910937
eller tilsvarende



Datos técnicos

Nøjagtighedsklasse 1 (IEC 61869-2)
Nominel primærstrøm (IPr ) 1000 A
Udvidet primærstrøm (IePr ) 2000 A
Nominel frekvens (fr ) 50 Hz
Frekvensbåndbredde (-3 dB) (BW) 3 kHz
Positioneringsfejl (εL ) < +/- 1%
Maks. ledningsdiameter 95 mm
Længde tilslutningsledning 3 m

Se ha añadido el artículo 910937 a favoritos.

Ir a favoritos

El artículo 910937 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 910938 DRC SD RCS 1000 1M

GTIN 4013364467668, N.º de arancel aduanero (EU): 90303370, Peso bruto: 147.19 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Rogowski-spole-transformer
til elektronisk måling
af vekselstrøm (AC) med galvaniseret
adskillelse mellem primær- (ydelse)
og sekundærkreds (måling) op til 1000 V CAT III
Nøjagtighedsklasse 1 (IEC 61869-2)
Nominel primærstrøm 1000 A
Udvidet primærstrøm 2000 A
Nominel frekvens 50 Hz
Frekvensbåndbredde (-3 dB) 3 kHz
Længde tilslutningsledning 1 m
Maks. ledningsdiameter 95 mm

fabrikat: DEHN
Type: DRC SD RCS 1000 1M
artikelnr.: 910938
eller tilsvarende



Datos técnicos

Nøjagtighedsklasse 1 (IEC 61869-2)
Nominel primærstrøm (IPr ) 1000 A
Udvidet primærstrøm (IePr ) 2000 A
Nominel frekvens (fr ) 50 Hz
Frekvensbåndbredde (-3 dB) (BW) 3 kHz
Positioneringsfejl (εL ) < +/- 1%
Maks. ledningsdiameter 95 mm
Længde tilslutningsledning 1 m
