DEHNcombo

Komplet Type 1 + Type 2 kombiafleder for solcelleanlæg
Gennemprøvet fejlsikker Y-kobling forhindrer, at aflederen ødelægges som følge af isolationsfejl i DC-kredsen
Jævn nominel spænding for alle beskyttelsesveje, kan også indsættes i jordede systemer
Pladsbesparende apparathus på kun fire moduler op til 1500 V DC
Afprøvet efter IEC 61643-31 / EN 61643-31 / EN 50539-11
Egnet til brug i alle solcelleanlæg efter IEC 60364-7-712 / DIN VDE 0100-712
Funktions-/fejlvisning ved grøn/rød markering i inspektionsruden

DEHNcombo YPV ...

Kombiafleder til solcelleanlæg op til 1500 V DC.

2 Productos

N.º art. 900070 DCB YPV 1200

GTIN 6942299504521, N.º de arancel aduanero (EU): 85354000, Peso bruto: 639.16 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

Kombiafleder DEHNcombo YPV 1200
Flerpolet kombiafleder type 1 + type 2
til solcelle-generatorstrømkredse op til 1200 V jævnstrøm
med jævnstrøms-skifteenhed med tre trin, bredde 4TE
Afleder type 1 + type 2 iht. EN 50539-11
Kan anvendes iht. DS/EN 60364-7-712
Kombineret skille- og kortslutningsanordning
Fejlvisning
Maksimal PV-spænding: <= 1200 V DC
Samlet afledningsstødstrøm: 12,5 kA
Beskyttelsesniveau: <= 3,8 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DCB YPV 1200
artikelnr.: 900070
eller tilsvarende

Certificados

Datos técnicos

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. DC-spænding [DC+ -> DC-] (U_CPV )	≤ 1200 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Restspænding [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Godkendelser	KEMA, UL

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. DC-spænding [DC+ -> DC-] (U_CPV )	≤ 1200 V
Max. DC-spænding [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Samlet afledestødstrøm (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Restspænding [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Restspænding [DC+ -> DC-] (U_P )	< 3,8 kV
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tværsnitsområde (min.)	1,5 mm² massiv / fintrådet
Tværsnitsområde (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, UL
Udvidede tekniske data:	---------------------------------
– Indsættes i DC-batteriforsyning op til I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Se ha añadido el artículo 900070 a favoritos.

Ir a favoritos

El artículo 900070 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 900071 DCB YPV 1500

GTIN 6942299504545, N.º de arancel aduanero (EU): 85354000, Peso bruto: 636.22 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

Kombiafleder DEHNcombo YPV 1500
Flerpolet kombiafleder type 1 + type 2
til solcelle-generatorstrømkredse op til 1500 V jævnstrøm
med jævnstrøms-skifteenhed med tre trin, bredde 4TE
Afleder type 1 + type 2 iht. EN 50539-11
Kan anvendes iht. DS/EN 60364-7-712
Kombineret skille- og kortslutningsanordning
Fejlvisning
Maksimal PV-spænding: <= 1500 V jævnstrøm
Samlet afledningsstødstrøm: 12,5 kA
Beskyttelsesniveau: <= 4,5 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DCB YPV 1500
artikelnr.: 900071
eller tilsvarende

Certificados

Datos técnicos

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. DC-spænding [DC+ -> DC-] (U_CPV )	≤ 1500 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Restspænding [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Godkendelser	KEMA, UL

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. DC-spænding [DC+ -> DC-] (U_CPV )	≤ 1500 V
Max. DC-spænding [DC+/DC- -> PE] (U_CPV )	≤ 1500 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Samlet afledestødstrøm (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Restspænding [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Restspænding [DC+ -> DC-] (U_P )	< 4,5 kV
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tværsnitsområde (min.)	1,5 mm² massiv / fintrådet
Tværsnitsområde (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, UL
Udvidede tekniske data:	---------------------------------
– Indsættes i DC-batteriforsyning op til I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Se ha añadido el artículo 900071 a favoritos.

Ir a favoritos

El artículo 900071 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

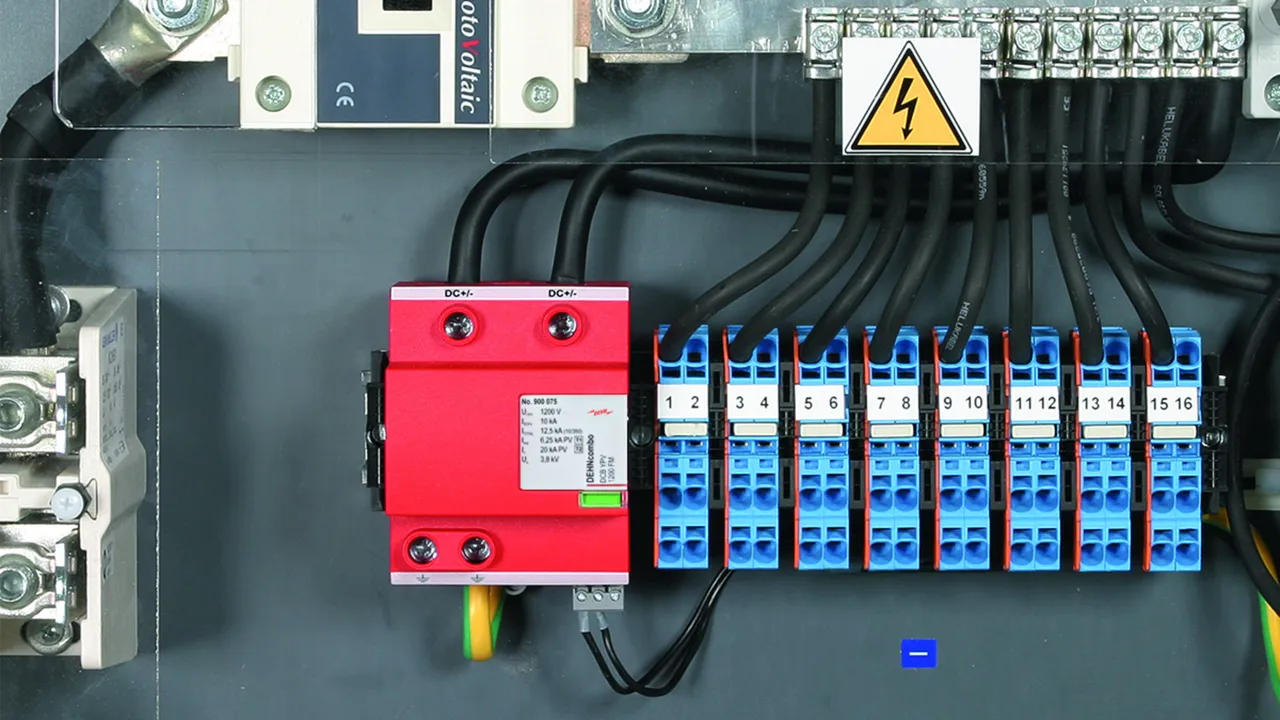

DEHNcombo YPV ... FM

Kombiafleder til brug i solcelleanlæg op til 1500 V DC; med potentialfri skiftekontakt (fjernmeldekontakt til fjernovervågning).

2 Productos

N.º art. 900075 DCB YPV 1200 FM

GTIN 6942299504538, N.º de arancel aduanero (EU): 85354000, Peso bruto: 587.94 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

Kombiafleder DEHNcombo YPV 1200 FM
Flerpolet kombiafleder type 1 + type 2
til solcelle-generatorstrømkredse op til 1200 V jævnstrøm
med jævnstrøms-skifteenhed med tre trin, bredde 4TE
Afleder type 1 + type 2 iht. EN 50539-11
Kan anvendes iht. DS/EN 60364-7-712
Kombineret skille- og kortslutningsanordning
med fjernmeldekontakt
Fejlvisning
Maksimal PV-spænding: <= 1200 V DC
Samlet afledningsstødstrøm: 12,5 kA
Beskyttelsesniveau: <= 3,8 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DCB YPV 1200 FM
artikelnr.: 900075
eller tilsvarende

Certificados

Datos técnicos

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. DC-spænding [DC+ -> DC-] (U_CPV )	≤ 1200 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Restspænding [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. DC-spænding [DC+ -> DC-] (U_CPV )	≤ 1200 V
Max. DC-spænding [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Samlet afledestødstrøm (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Restspænding [(DC+/DC-) -> PE] (U_P )	< 3,8 kV
Restspænding [DC+ -> DC-] (U_P )	< 3,8 kV
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tværsnitsområde (min.)	1,5 mm² massiv / fintrådet
Tværsnitsområde (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	---------------------------------
– Indsættes i DC-batteriforsyning op til I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Se ha añadido el artículo 900075 a favoritos.

Ir a favoritos

El artículo 900075 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 900076 DCB YPV 1500 FM

GTIN 6942299504552, N.º de arancel aduanero (EU): 85354000, Peso bruto: 638.51 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

Kombiafleder DEHNcombo YPV 1500 FM
Flerpolet kombiafleder type 1 + type 2
til solcelle-generatorstrømkredse op til 1500 V jævnstrøm
med jævnstrøms-skifteenhed med tre trin, bredde 4TE
Afleder type 1 + type 2 iht. EN 50539-11
Kan anvendes iht. DS/EN 60364-7-712
Kombineret skille- og kortslutningsanordning
med fjernmeldekontakt
Fejlvisning
Maksimal PV-spænding: <= 1500 V jævnstrøm
Samlet afledningsstødstrøm: 12,5 kA
Beskyttelsesniveau: <= 4,5 kV
Kortslutningsbæreevne Iscpv: 10 kA

fabrikat: DEHN
Type: DCB YPV 1500 FM
artikelnr.: 900076
eller tilsvarende

Certificados

Datos técnicos

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. DC-spænding [DC+ -> DC-] (U_CPV )	≤ 1500 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Restspænding [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt

SPD iht. EN 61643-31 / ... IEC 61643-31	Type 1 + Type 2 / Klasse I + Klasse II
Max. DC-spænding [DC+ -> DC-] (U_CPV )	≤ 1500 V
Max. DC-spænding [DC+/DC- -> PE] (U_CPV )	≤ 1500 V
Kortslutningsbæreevne (I_SCPV )	10 kA
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Samlet afledestødstrøm (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Samlet afledestødstrøm (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Lynstødstrøm (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Restspænding [(DC+/DC-) -> PE] (U_P )	< 4,5 kV
Restspænding [DC+ -> DC-] (U_P )	< 4,5 kV
Reaktionstid (t_A )	≤ 25 ns
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tværsnitsområde (min.)	1,5 mm² massiv / fintrådet
Tværsnitsområde (max.)	35 mm² flertrådet / 25 mm² fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, UL
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for FM-klemme	Max. 1,5 mm² massiv / fintrådet
Udvidede tekniske data:	---------------------------------
– Indsættes i DC-batteriforsyning op til I_SCCR	≤ 100 kA (t ≤ 5,83 ms)
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Bussman HLS 2000Vdc / 200 A 2+/A173 DST aR, Herst.Art.Nr.: 170M2040
– Backupsikring til jævnstrømsbatterilagersystemer op til I_SCCR	Mersen Protistor D122SD20C200QF 200A 2000V DC aR

Se ha añadido el artículo 900076 a favoritos.

Ir a favoritos

El artículo 900076 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Results for products (0)

Results for content (0)

DEHNcombo

DEHNcombo YPV ...

N.º art. 900070 DCB YPV 1200

Se ha añadido el artículo 900070 a favoritos.

El artículo 900070 ha sido añadido a la cesta de compra.

N.º art. 900071 DCB YPV 1500

Se ha añadido el artículo 900071 a favoritos.

El artículo 900071 ha sido añadido a la cesta de compra.

DEHNcombo YPV ... FM

N.º art. 900075 DCB YPV 1200 FM

Se ha añadido el artículo 900075 a favoritos.

El artículo 900075 ha sido añadido a la cesta de compra.

N.º art. 900076 DCB YPV 1500 FM

Se ha añadido el artículo 900076 a favoritos.

El artículo 900076 ha sido añadido a la cesta de compra.

DEHNcombo

DEHNcombo YPV ...

N.º art. 900070 DCB YPV 1200

Debe estar registrado para descargar 900060.stp.

Debe estar registrado para descargar 900060.igs.

Debe estar registrado para descargar 900060.jt.

Debe estar registrado para descargar 900060.dwg.

Debe estar registrado para descargar 900060m_E.dxf.

Debe estar registrado para descargar 900070_eplan.zip.

Debe estar registrado para descargar DEHN.900070.wspak.

Se ha añadido el artículo 900070 a favoritos.

El artículo 900070 ha sido añadido a la cesta de compra.

N.º art. 900071 DCB YPV 1500

Debe estar registrado para descargar 900060.stp.

Debe estar registrado para descargar 900060.igs.

Debe estar registrado para descargar 900060.jt.

Debe estar registrado para descargar 900060.dwg.

Debe estar registrado para descargar 900060m_E.dxf.

Debe estar registrado para descargar DEHN.900060.edz.

Debe estar registrado para descargar DEHN.900071.wspak.

Se ha añadido el artículo 900071 a favoritos.

El artículo 900071 ha sido añadido a la cesta de compra.

DEHNcombo YPV ... FM

N.º art. 900075 DCB YPV 1200 FM

Debe estar registrado para descargar 900065.stp.

Debe estar registrado para descargar 900065.igs.

Debe estar registrado para descargar 900065.jt.

Debe estar registrado para descargar 900065.dwg.

Debe estar registrado para descargar 900065m_E.dxf.

Debe estar registrado para descargar 900075_eplan.zip.

Debe estar registrado para descargar DEHN.900075.wspak.

Se ha añadido el artículo 900075 a favoritos.

El artículo 900075 ha sido añadido a la cesta de compra.

N.º art. 900076 DCB YPV 1500 FM

Debe estar registrado para descargar 900065.stp.

Debe estar registrado para descargar 900065.igs.

Debe estar registrado para descargar 900065.jt.

Debe estar registrado para descargar 900065.dwg.

Debe estar registrado para descargar 900065m_E.dxf.

Debe estar registrado para descargar DEHN.900065.edz.

Debe estar registrado para descargar DEHN.900076.wspak.

Se ha añadido el artículo 900076 a favoritos.

El artículo 900076 ha sido añadido a la cesta de compra.
