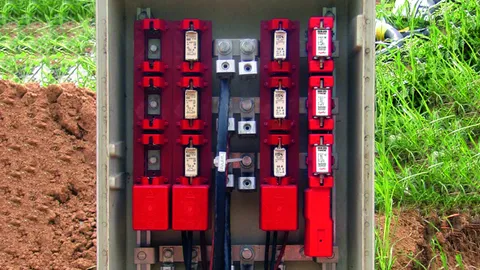

V NH / VA NH

Afleder til brug i NH-sikringsholder størrelse 00 og 1
Zinkoxidvaristor med overvågningsenhed, afbryder og integreret for-sikring (VA NH... med yderligere gnistgab i række)
Energetisk koordinerbar med andre afledere i Red/Line-serien
Fejlvisning ved aktivering af signalstift

Detalles

V NH00 (FM)

Varistorbaseret overspændingsafleder med integreret for-sikring til brug i NH00-sikringsholdere, kan fås med speciel signalstift til fjernmelding.

2 Productos

N.º art. 900261 V NH00 280

GTIN 4013364094352, N.º de arancel aduanero (EU): 85363030, Peso bruto: 191.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

V NH00 280 surge arrester
Single-pole surge arrester
for use in NH00 fuse holders
Type 2 SPD according to EN 61643-11
Fault indication
Max. continuous operating voltage: 280 V a.c.
Voltage protection level at 15 kA (8/20): < 1.5 kV
Nominal discharge current: 15 kA (8/20)
Max. discharge current: 30 kA (8/20)
Rated breaking capacity of the
integrated backup protection: 100 kA
Energy-coordinated according to IEC 62305-4
with arresters of the Red/Line series
Mounted on NH00 fuse holders

fabrikat: DEHN
Type: V NH00 280
artikelnr.: 900261
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	280 V (50 / 60 Hz)
Max. afledestødstrøm (8/20 µs) (I_max )	30 kA
Restspænding (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	Ikke nødvendig

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	280 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	30 kA
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1,2 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	Ikke nødvendig
Afbrydeevne af den interne for-sikring	25 kA
Kortslutningsbæreevne (I_SCCR )	25 kA_rms
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Indikation for afbryder	Rød signalstift
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Montage på	NH-sikringsholdere, størrelse 00
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IPX4W

Se ha añadido el artículo 900261 a favoritos.

Ir a favoritos

El artículo 900261 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 900263 V NH00 280 FM

GTIN 4013364094369, N.º de arancel aduanero (EU): 85363030, Peso bruto: 208.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

V NH00 280 FM surge arrester
Single-pole surge arrester
for use in NH00 fuse holders
With tripping indicator for remote signalling
Type 2 SPD according to EN 61643-11
Fault indication
Max. continuous operating voltage: 280 V a.c.
Voltage protection level at 15 kA (8/20): < 1.5 kV
Nominal discharge current: 15 kA (8/20)
Max. discharge current: 30 kA (8/20)
Rated breaking capacity of the
integrated backup protection: 100 kA
Energy-coordinated according to IEC 62305-4
with arresters of the Red/Line series
Mounted on NH00 fuse holders

fabrikat: DEHN
Type: V NH00 280 FM
artikelnr.: 900263
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	280 V (50 / 60 Hz)
Max. afledestødstrøm (8/20 µs) (I_max )	30 kA
Restspænding (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	Ikke nødvendig
Signalstift til fjernmelding	Udløsevej 7 mm

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	280 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	30 kA
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1,2 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	Ikke nødvendig
Afbrydeevne af den interne for-sikring	25 kA
Kortslutningsbæreevne (I_SCCR )	25 kA_rms
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Indikation for afbryder	Rød signalstift
Signalstift til fjernmelding	Udløsevej 7 mm
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Montage på	NH-sikringsholdere, størrelse 00
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IPX4W

Se ha añadido el artículo 900263 a favoritos.

Ir a favoritos

El artículo 900263 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

V NH1

Varistorbaseret overspændingsafleder med integreret for-sikring til brug i NH-sikringsholder, størrelse 1.

1 Producto

N.º art. 900270 V NH1 280

GTIN 4013364106703, N.º de arancel aduanero (EU): 85363030, Peso bruto: 243.10 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

V NH1 280 surge arrester
Single-pole surge arrester
for use in NH1 fuse holders
Type 2 SPD according to EN 61643-11
Fault indication
Max. continuous operating voltage: 280 V a.c.
Voltage protection level at 15 kA (8/20): < 1.5 kV
Nominal discharge current: 15 kA (8/20)
Max. discharge current: 30 kA (8/20)
Rated breaking capacity of the
integrated backup protection: 100 kA
Energy-coordinated according to IEC 62305-4
with arresters of the Red/Line series
Mounted on NH1 fuse holders; EN 50022

fabrikat: DEHN
Type: V NH1 280
artikelnr.: 900270
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	280 V (50 / 60 Hz)
Max. afledestødstrøm (8/20 µs) (I_max )	30 kA
Restspænding (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	Ikke nødvendig

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	280 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	15 kA
Max. afledestødstrøm (8/20 µs) (I_max )	30 kA
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1,2 kV
Reaktionstid (t_A )	≤ 25 ns
Max. overstrømsbeskyttelse på netsiden	Ikke nødvendig
Afbrydeevne af den interne for-sikring	25 kA
Kortslutningsbæreevne (I_SCCR )	25 kA_rms
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – sikker udkobling
Indikation for afbryder	Rød signalstift
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Montage på	NH-sikringsholder, størrelse 1
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IPX4W

Se ha añadido el artículo 900270 a favoritos.

Ir a favoritos

El artículo 900270 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

VA NH00 (FM)

Varistor- og gnistgabsbaseret overspændingsafleder med integreret for-sikring til brug i NH00-sikringsholdere, kan fås med speciel signalstift til fjernmelding.

2 Productos

N.º art. 900262 VA NH00 280

GTIN 4013364072572, N.º de arancel aduanero (EU): 85363030, Peso bruto: 192.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

VA NH00 280 surge arrester
Single-pole surge arrester
for use in NH00 fuse holders
Type 2 SPD according to EN 61643-11
Fault indication
Max. continuous operating voltage: 280 V a.c.
Voltage protection level <= 1.5 kV
Nominal discharge current: 10 kA (8/20)
Max. discharge current: 20 kA (8/20)
Rated breaking capacity of the
integrated backup protection: 100 kA
Energy-coordinated according to IEC 62305-4
with arresters of the Red/Line series
Mounted on NH00 fuse holders

fabrikat: DEHN
Type: VA NH00 280
artikelnr.: 900262
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	280 V (50 / 60 Hz)
Max. afledestødstrøm (8/20 µs) (I_max )	20 kA
Restspænding (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	Ikke nødvendig

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	280 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) (I_max )	20 kA
Restspænding (U_P )	≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	Ikke nødvendig
Afbrydeevne af den interne for-sikring	25 kA
Kortslutningsbæreevne (I_SCCR )	25 kA_rms
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Indikation for afbryder	Rød signalstift
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Montage på	NH-sikringsholdere, størrelse 00
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IPX4W

Se ha añadido el artículo 900262 a favoritos.

Ir a favoritos

El artículo 900262 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 900264 VA NH00 280 FM

GTIN 4013364073661, N.º de arancel aduanero (EU): 85363030, Peso bruto: 170.90 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

VA NH00 280 FM surge arrester
Single-pole surge arrester
for use in NH00 fuse holders
With tripping indicator for remote signalling
Type 2 SPD according to EN 61643-11
Fault indication
Max. continuous operating voltage: 280 V a.c.
Voltage protection level: <= 1.5 kV
Nominal discharge current: 10 kA (8/20)
Max. discharge current: 20 kA (8/20)
Rated breaking capacity of the
integrated backup protection: 100 kA
Energy-coordinated according to IEC 62305-4
with arresters of the Red/Line series
Mounted on NH00 fuse holders

fabrikat: DEHN
Type: VA NH00 280 FM
artikelnr.: 900264
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	280 V (50 / 60 Hz)
Max. afledestødstrøm (8/20 µs) (I_max )	20 kA
Restspænding (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	Ikke nødvendig
Signalstift til fjernmelding	Udløsevej 7 mm

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	280 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) (I_max )	20 kA
Restspænding (U_P )	≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	Ikke nødvendig
Afbrydeevne af den interne for-sikring	25 kA
Kortslutningsbæreevne (I_SCCR )	25 kA_rms
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Indikation for afbryder	Rød signalstift
Signalstift til fjernmelding	Udløsevej 7 mm
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Montage på	NH-sikringsholdere, størrelse 00
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IPX4W

Se ha añadido el artículo 900264 a favoritos.

Ir a favoritos

El artículo 900264 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

VA NH1

Varistor- og gnistgabsbaseret overspændingsafleder med integreret for-sikring til brug i NH-sikringsholder, størrelse 1.

1 Producto

N.º art. 900271 VA NH1 280

GTIN 4013364106710, N.º de arancel aduanero (EU): 85363030, Peso bruto: 243.50 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

VA NH1 280 surge arrester
Single-pole surge arrester
for use in NH1 fuse holders
Type 2 SPD according to EN 61643-11
Fault indication
Max. continuous operating voltage: 280 V a.c.
Voltage protection level: < 1.5 kV
Nominal discharge current: 10 kA (8/20)
Max. discharge current: 20 kA (8/20)
Rated breaking capacity of the
integrated backup protection: 100 kA
Energy-coordinated according to IEC 62305-4
with arresters of the Red/Line series
Mounted on NH1 fuse holders

fabrikat: DEHN
Type: VA NH1 280
artikelnr.: 900271
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	280 V (50 / 60 Hz)
Max. afledestødstrøm (8/20 µs) (I_max )	20 kA
Restspænding (U_P )	≤ 1,5 kV
Max. overstrømsbeskyttelse på netsiden	Ikke nødvendig

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	280 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	10 kA
Max. afledestødstrøm (8/20 µs) (I_max )	20 kA
Restspænding (U_P )	≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Max. overstrømsbeskyttelse på netsiden	Ikke nødvendig
Afbrydeevne af den interne for-sikring	25 kA
Kortslutningsbæreevne (I_SCCR )	25 kA_rms
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Indikation for afbryder	Rød signalstift
Antal porte	1
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Montage på	NH-sikringsholder, størrelse 1
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IPX4W

Se ha añadido el artículo 900271 a favoritos.

Ir a favoritos

El artículo 900271 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Results for products (0)

Results for content (0)

V NH / VA NH

Detalles
