DEHNflex

2-polet overspændingsafleder med overvågnings- og frakoblingsanordning
Øget sikkerhed pga. fejlsikker Y-kobling
Akustisk fejlindikation
Kompakt design

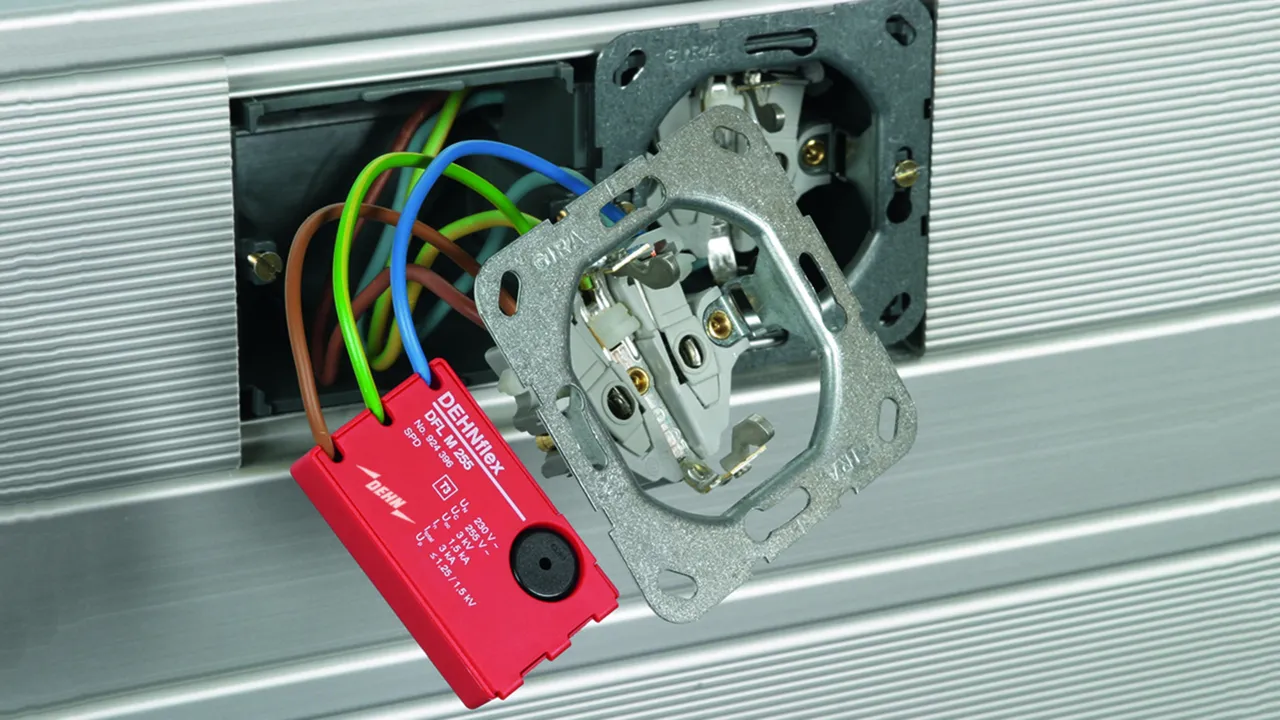

Til brug i eksempelvis installationskanaler og indbygningsdåser

Detalles

DEHNflex M

Overspændingsafleder til 1-fasede 230 V TT- og TN-systemer til brug i alle typer installationer med tilsluttet udstyr; kompakte dimensioner.

1 Producto

N.º art. 924396 DFL M 255

GTIN 4013364091016, N.º de arancel aduanero (EU): 85363010, Peso bruto: 34.51 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

fabrikat: DEHN
Type: DFL M 255
artikelnr.: 924396
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Afledermærkespænding AC (U_C )	255 V (50 / 60 Hz)
Mærkestødstrøm (8/20 µs) (I_n )	1,5 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	3 kA
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Max. for-sikring	B 16 A
Fejlvisning	Akustisk signal tændt
Dimensioner	30 x 50 x 11 mm

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Afledermærkespænding AC (U_C )	255 V (50 / 60 Hz)
Mærkestødstrøm (8/20 µs) (I_n )	1,5 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	3 kA
Kombineret stød (U_OC )	3 kV
Kombineret stød [L+N-PE] (U_OC_total )	6 kV
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. for-sikring	B 16 A
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	1 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakterisitk	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakterisitk	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [L/N-PE] (U_T) – karakterisitk	335 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [L/N-PE] (U_T) – karakterisitk	440 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L+N-PE] (U_T) – karakterisitk	1200 V + U_REF / 200 ms. – sikker udkobling
Fejlvisning	Akustisk signal tændt
Antal porte	1
Driftstemperaturområde (T_U )	-25 °C ... +40 °C
Tilslutningsledere [L, N]	1 mm²,Længde 114 mm
Tilslutningsledere [PE]	1 mm²,Længde 124 mm
Kapslingsmateriale	Termoplast, rød, UL 94 V-2
Installationsområde	Indendørs
Kapslingsklasse efter indbygning	IP 20
Dimensioner	30 x 50 x 11 mm

Se ha añadido el artículo 924396 a favoritos.

Ir a favoritos

El artículo 924396 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNflex A

Overspændingsafleder til 1-fasede 230 V TT- og TN-systemer til brug i alle typer installationer med tilsluttet udstyr; med testfunktion; kompakte dimensioner.

1 Producto

N.º art. 924389 DFL A 255

GTIN 4013364073692, N.º de arancel aduanero (EU): 85363010, Peso bruto: 39.87 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Overspændingsafleder DEHNflex A 255
Topolet overspændingsafleder til alle
installationssystemer til 230 V-terminalerne
Afleder type 3 iht. EN 61643-11
til brug i indbygningsdåser og kabelkanaler
kompakt design
Akustisk fejlvisning
med testfunktion
Maks. driftsspænding 255 V AC
Beskyttelsesniveau: <= 1,5 kV
Samlet afledningsstødstrøm: 5 kA
Maks. overstrømsbeskyttelse på netsiden: 16 A gG eller B 16 A
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DFL A 255
artikelnr.: 924389
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Afledermærkespænding AC (U_C )	255 V (50 / 60 Hz)
Mærkestødstrøm (8/20 µs) (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	5 kA
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Max. for-sikring	B 16 A
Fejlvisning	Akustisk signal tændt
Dimensioner	36 x 46 x 19 mm

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Afledermærkespænding AC (U_C )	255 V (50 / 60 Hz)
Mærkestødstrøm (8/20 µs) (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	5 kA
Kombineret stød (U_OC )	6 kV
Kombineret stød [L+N-PE] (U_OC_total )	10 kV
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. for-sikring	B 16 A
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	1 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakterisitk	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakterisitk	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [L/N-PE] (U_T) – karakterisitk	335 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [L/N-PE] (U_T) – karakterisitk	440 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L+N-PE] (U_T) – karakterisitk	1200 V + U_REF / 200 ms. – sikker udkobling
Fejlvisning	Akustisk signal tændt
Antal porte	1
Driftstemperaturområde (T_U )	-25 °C ... +40 °C
Tilslutningsledere	1 mm²,Længde 117 mm
Kapslingsmateriale	Termoplast, rød, UL 94 V-2
Installationsområde	Indendørs
Kapslingsklasse efter indbygning	IP 20
Dimensioner	36 x 46 x 19 mm

Se ha añadido el artículo 924389 a favoritos.

Ir a favoritos

El artículo 924389 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNflex D

Overspændingsafleder til 1-fasede 230 V TT- og TN-systemer til brug i alle typer installationer med tilsluttet udstyr; tillader seriekobling; med testfunktion; kompakte dimensioner.

1 Producto

N.º art. 924395 DFL D 255

GTIN 4013364076334, N.º de arancel aduanero (EU): 85363010, Peso bruto: 79.30 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

fabrikat: DEHN
Type: DFL D 255
artikelnr.: 924395
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Afledermærkespænding AC (U_C )	255 V (50 / 60 Hz)
Mærkestødstrøm (8/20 µs) (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	5 kA
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Max. for-sikring	B 16 A
Fejlvisning	Akustisk signal tændt
Dimensioner	36 x 46 x 19 mm

Afleder efter EN 61643-11 / IEC 61643-11	Type 3 / klasse III
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Afledermærkespænding AC (U_C )	255 V (50 / 60 Hz)
Mærkelaststrøm AC (I_L )	16 A
Mærkestødstrøm (8/20 µs) (I_n )	3 kA
Samlet afledestødstrøm (8/20 µs) [L+N-PE] (I_total )	5 kA
Kombineret stød (U_OC )	6 kV
Kombineret stød [L+N-PE] (U_OC_total )	10 kV
Restspænding [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Reaktionstid [L-N] (t_A )	≤ 25 ns
Reaktionstid [L/N-PE] (t_A )	≤ 100 ns
Max. for-sikring	B 16 A
Kortslutningsbæreevne ved overstrømsbeskyttelse på netsiden (I_SCCR )	1 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakterisitk	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakterisitk	440 V / 120 min. – sikker udkobling
Midlertidig overspænding (TOV) [L/N-PE] (U_T) – karakterisitk	335 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [L/N-PE] (U_T) – karakterisitk	440 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) [L+N-PE] (U_T) – karakterisitk	1200 V + U_REF / 200 ms. – sikker udkobling
Fejlvisning	Akustisk signal tændt
Antal porte	1
Driftstemperaturområde (T_U )	-25 °C ... +40 °C
Tilslutningsledere	1 mm²,130 / 200 mm lang
Kapslingsmateriale	Termoplast, rød, UL 94 V-2
Installationsområde	Indendørs
Kapslingsklasse efter indbygning	IP 20
Dimensioner	36 x 46 x 19 mm
