N.º art. 942330 DG MP TNC ACI 275 FM

GTIN 4013364495319, N.º de arancel aduanero (EU): 85363030, Peso bruto: 348.11 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Overspændingsafleder DEHNguard MP TNC ACI 275 FM
Trepolet, modulær, stikbar
overspændingsafleder med
integreret ACI-kontakt/gnistgab
og dobbelt push-in-tilslutningsklemme til
til parallel- og serieforbindelse
til TN-S-systemer, bredde 3TE
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TNC ACI 275 FM
artikelnr.: 942330
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding (U_P )	≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA, VDE

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	ingen
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 942330 a favoritos.

Ir a favoritos

El artículo 942330 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942440 DG MP TNS ACI 275 FM

GTIN 4013364477148, N.º de arancel aduanero (EU): 85363030, Peso bruto: 377.08 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Overspændingsafleder DEHNguard MP TNS ACI 275 FM
Firpolet, modulær, stikbar
overspændingsafleder med
integreret ACI-kontakt/gnistgab
og dobbelt push-in-tilslutningsklemme til
til parallel- og serieforbindelse
til TN-S-systemer, bredde 4TE
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TNS ACI 275 FM
artikelnr.: 942440
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-PE] (UC)	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 s – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA, VDE

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-PE] (UC)	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	ingen
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 s – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv
Tilslutningstværsnit (min.)	6 mm²flertrådet
Tilslutningstværsnit (max.)	10 mm²massiv / flertrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA, VDE
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 942440 a favoritos.

Ir a favoritos

El artículo 942440 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942341 DG MP TT ACI 275 FM

GTIN 4013364477186, N.º de arancel aduanero (EU): 85363030, Peso bruto: 377.71 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Overspændingsafleder DEHNguard MP TT ACI 275 FM
Firpolet, modulær, stikbar
overspændingsafleder med
integreret ACI-kontakt/gnistgab
og dobbelt push-in-tilslutningsklemme til
til parallel- og serieforbindelse
til TT- og TN-S-systemer, bredde 4TE
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TT ACI 275 FM
artikelnr.: 942341
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. - modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	20 kA
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 100 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	ingen
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. - modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm² massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 942341 a favoritos.

Ir a favoritos

El artículo 942341 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942342 DG MP TT ACI 385 FM

GTIN 4013364484870, N.º de arancel aduanero (EU): 85363030, Peso bruto: 439.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Overspændingsafleder DEHNguard MP TT ACI 385 FM
Firpolet, modulær, stikbar
overspændingsafleder med
integreret ACI-kontakt/gnistgab
og dobbelt push-in-tilslutningsklemme til
til parallel- og serieforbindelse
til TT- og TN-S-systemer, bredde 4TE
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 385 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TT ACI 385 FM
artikelnr.: 942342
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. - modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 100 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	ingen
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 5 sek. - modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm² massiv /fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 942342 a favoritos.

Ir a favoritos

El artículo 942342 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942220 DG MP TN ACI 275 FM

GTIN 4013364495425, N.º de arancel aduanero (EU): 85363030, Peso bruto: 234.63 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Overspændingsafleder DEHNguard MP TN ACI 275 FM
Topolet, modulær, stikbar
overspændingsafleder med
integreret ACI-kontakt/gnistgab
og dobbelt push-in-tilslutningsklemme til
til parallel- og serieforbindelse
til TN-systemer, bredde 2TE
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TN ACI 275 FM
artikelnr.: 942220
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-PE] (UC)	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-PE] (UC)	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-PE]/[N-PE] ved 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	ingen
Midlertidig overspænding (TOV) (U_T) – karakteristik	335 V / 5 sek. – modstandsdygtig
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 942220 a favoritos.

Ir a favoritos

El artículo 942220 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942121 DG MP TT 2P ACI 275 FM

GTIN 4013364495364, N.º de arancel aduanero (EU): 85363030, Peso bruto: 250.04 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Overspændingsafleder DEHNguard MP TT 2P ACI 275 FM
Topolet, modulær, stikbar
overspændingsafleder med
integreret ACI-kontakt/gnistgab
og dobbelt push-in-tilslutningsklemme til
til parallel- og serieforbindelse
til TT- og TN-systemer, bredde 2TE
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TT 2P ACI 275 FM
artikelnr.: 942121
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 100 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	ingen
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²massiv / fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 942121 a favoritos.

Ir a favoritos

El artículo 942121 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 942122 DG MP TT 2P ACI 385 FM

GTIN 4013364495371, N.º de arancel aduanero (EU): 85363030, Peso bruto: 250.24 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Overspændingsafleder DEHNguard MP TT 2P ACI 385 FM
Topolet, modulær, stikbar
overspændingsafleder med
integreret ACI-kontakt/gnistgab
og dobbelt push-in-tilslutningsklemme til
til parallel- og serieforbindelse
til TT- og TN-systemer, bredde 2TE
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 385 V AC
Beskyttelsesniveau: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MP TT 2P ACI 385 FM
artikelnr.: 942122
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Mærkelaststrøm ved V-fortrådning (I_L )	40 A
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Reaktionstid [L-N] (t_A )	≤ 100 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	40 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning (Dobbelttilslutning 2 x 10 mm²)	ingen
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm² massiv
Tilslutningstværsnit (min.)	6 mm²fintrådet
Tilslutningstværsnit (max.)	10 mm²fintrådet
Tilslutningstværsnit (min.) med tylle / terminalrør	1,5 mm²
Tilslutningstværsnit (max.) med tylle / terminalrør	6 mm²
Tilslutningstværsnit (max.) med terminalrør uden krave	10 mm²
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 942122 a favoritos.

Ir a favoritos

El artículo 942122 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 943440 DG MD TNS ACI 275 FM

GTIN 4013364477131, N.º de arancel aduanero (EU): 85363030, Peso bruto: 380.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Overspændingsafleder DEHNguard MD TNS ACI 275 FM
med ACI-teknologi
4-polet modulær, stikbar overspændingsafleder
med integreret ACI-kontakt/gnistgab
til 230/400 V TN-S-systemer, bredde 4 enheder
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Restspænding: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Ikke behov for yderligere ekstern for-sikring
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MD TNS ACI 275 FM
artikelnr.: 943440
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-PE] (UC)	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Nej
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V/5 sek. – bestandighed
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	DEKRA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-PE] (UC)	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Mærkelaststrøm ved V-fortrådning (I_L )	63 A
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Yderligere for-sikring	Nej
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	63 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning	ingen
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V/5 sek. – bestandighed
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Tilslutningstværsnit (max.) ved T-fortrådning	35 mm² flertrådet / 25 mm² fintrådet
Tilslutningstværsnit (max.) ved V-fortrådning	16 mm² flertrådet / fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	DEKRA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 943440 a favoritos.

Ir a favoritos

El artículo 943440 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 943341 DG MD TT ACI 275 FM

GTIN 4013364477179, N.º de arancel aduanero (EU): 85363030, Peso bruto: 250.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Overspændingsafleder DEHNguard MD TT ACI 275 FM
med ACI-teknologi
4-polet modulær, stikbar overspændingsafleder
med integreret ACI-kontakt/gnistgab
til 230/400 V TT-og TN-S-systemer, bredde 4 enheder
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 275 V AC
Restspænding: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Ikke behov for yderligere ekstern for-sikring
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MD TT ACI 275 FM
artikelnr.: 943341
eller tilsvarende

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Nej
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V/5 sek. – bestandighed
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	DEKRA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Mærkelaststrøm ved V-fortrådning (I_L )	63 A
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 100 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Yderligere for-sikring	Nej
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	63 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning	ingen
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V/5 sek. – bestandighed
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.) ved T-fortrådning	35 mm² flertrådet / 25 mm² fintrådet
Tilslutningstværsnit (max.) ved V-fortrådning	16 mm² flertrådet / fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	DEKRA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 943341 a favoritos.

Ir a favoritos

El artículo 943341 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 943342 DG MD TT ACI 385 FM

GTIN 4013364522251, N.º de arancel aduanero (EU): 85363030, Peso bruto: 250.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Overspændingsafleder DEHNguard MD TT ACI 385 FM
med ACI-teknologi
4-polet, modulær, stikbar overspændingsafleder
med integreret ACI-kontakt/gnistgab
til 230/400 V TT-og TN-S-systemer, bredde 4 enheder
med fjernmeldekontakt
afleder type 2 iht. EN 61643-11
Fejlvisning
Maks. driftsspænding 385 V AC
Restspænding: <= 1,5 kV
Nominel afledningsstrøm 20 kA
Kortslutningsbæreevne: 25 kAeff
Ikke behov for yderligere ekstern for-sikring
Energetisk koordination iht. DIN EN 62305-4
Afleder i Red/Line-serien

fabrikat: DEHN
Type: DG MD TT ACI 385 FM
artikelnr.: 943342
eller tilsvarende

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	120 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Nej
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V/5 sek. – bestandighed
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	DEKRA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	120 kA
Mærkelaststrøm ved V-fortrådning (I_L )	63 A
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 100 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Yderligere for-sikring	Nej
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Max. overstrømsbeskyttelse på netsiden ved V-fortrådning	63 A gG
Max. overstrømsbeskyttelse på netsiden ved T-fortrådning	ingen
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	335 V/5 sek. – bestandighed
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.) ved T-fortrådning	35 mm² flertrådet / 25 mm² fintrådet
Tilslutningstværsnit (max.) ved V-fortrådning	16 mm² flertrådet / fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	DEKRA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 943342 a favoritos.

Ir a favoritos

El artículo 943342 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952330 DG M TNC ACI 275 FM

GTIN 4013364376649, N.º de arancel aduanero (EU): 85363030, Peso bruto: 360.00 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

Overspændingsafleder med ACI-teknologi DEHNguard MP TNC ACI 275 FM
3-polet, modulær, stikbar
overspændingsafleder med integreret
ACI-kobling/gnistgab
til 230/400 V TN-C systemer, bredde 3 enheder
med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Ekstra for-sikring ikke nødvendig
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-familien
Fejlvisning for afleder

fabrikat: DEHN
Type: DG M TNC ACI 275 FM
artikelnr.: 952330
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding (U_P )	≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²massiv / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	3 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 952330 a favoritos.

Ir a favoritos

El artículo 952330 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952440 DG M TNS ACI 275 FM

GTIN 4013364376625, N.º de arancel aduanero (EU): 85363030, Peso bruto: 450.00 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

Overspændingsafleder med ACI-teknologi DEHNguard M TNS ACI 275 FM
4-polet modulær stikbar overspændingsafleder
med integreret ACI-kobling/gnistgab
til 230/400 V TNS-systemer, bredde 4 enheder
Med fjernmeldekontakt
afleder Type 2 efter EN 61643-11
Højeste driftsspænding 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Yderligere ekstern sikring er ikke nødvendig
Energetisk koordiantion efter DIN EN 62305-4
Afleder i Red/Line-familien
Fejlvisning for afleder

fabrikat: DEHN
Type: DG M TNS ACI 275 FM
artikelnr.: 952440
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-PE] (UC)	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-PE] (UC)	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 952440 a favoritos.

Ir a favoritos

El artículo 952440 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952341 DG M TT ACI 275 FM

GTIN 4013364376632, N.º de arancel aduanero (EU): 85363030, Peso bruto: 455.00 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

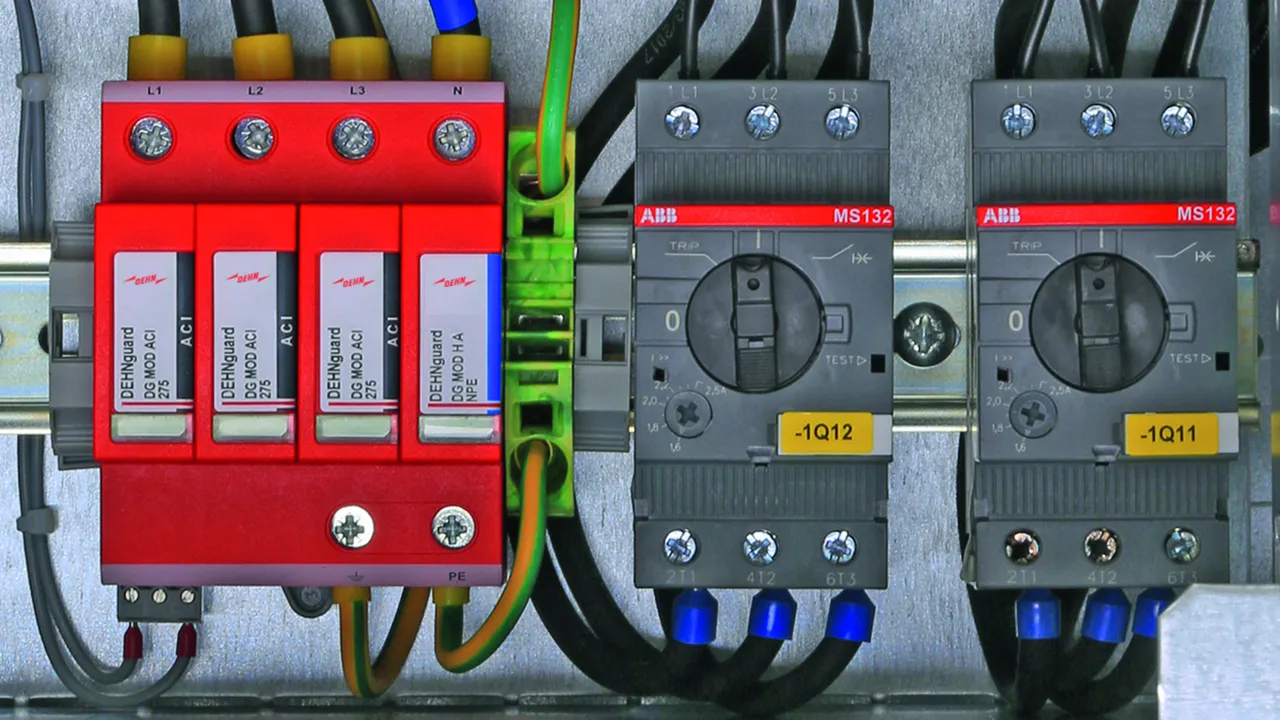

Overspændingsafleder med ACI-teknologi DEHNguard M TT ACI 275 FM
4-polet modulær, stikbar overspændingsafleder
med integreret ACI-kobling-/gnistgab
til 230/400 V TT-og TN-S-systemer, bredde 4 enheder
Med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Højeste driftspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Yderligere ekstern sikring ikke nødvendig
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-familien
Fejlvisning for afleder

fabrikat: DEHN
Type: DG M TT ACI 275 FM
artikelnr.: 952341
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 100 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 952341 a favoritos.

Ir a favoritos

El artículo 952341 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952342 DG M TT ACI 385 FM

GTIN 4013364387850, N.º de arancel aduanero (EU): 85363030, Peso bruto: 520.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Overspændingsafleder med ACI-teknologi DEHNguard M TT ACI 385 FM
4-polet modulær, stikbar overspændingsafleder
med integreret ACI-kobling-/gnistgab
til 230/400 V TT- og TN-S-systemer, bredde 4 enheder
Med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Højeste driftsspænding: 385 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Yderligere ekstern sikring ikke nødvendig
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-familien
Fejlvisning for afleder

fabrikat: DEHN
Type: DG M TT ACI 385 FM
artikelnr.: 952342
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	120 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 / 400 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	120 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 100 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	4 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
– Maksimal prospektiv kortslutningsstrøm	50 kA_eff

Se ha añadido el artículo 952342 a favoritos.

Ir a favoritos

El artículo 952342 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952220 DG M TN ACI 275 FM

GTIN 4013364376656, N.º de arancel aduanero (EU): 85363030, Peso bruto: 245.00 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

Overspændingsafleder med ACI-teknologi DEHNguard M TN ACI 275 FM
2-polet modulær, stikbar overspændingsafleder
med integreret ACI-switch/gnistgab
til enfasede 230 V TN-systemer, bredde 2 enheder
Med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Yderligere ekstern sikring er ikke nødvendig
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-familien
Fejlvisning for afleder

fabrikat: DEHN
Type: DG M TN ACI 275 FM
artikelnr.: 952220
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-PE] (UC)	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-PE] (UC)	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 952220 a favoritos.

Ir a favoritos

El artículo 952220 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952121 DG M TT 2P ACI 275 FM

GTIN 4013364376663, N.º de arancel aduanero (EU): 85363030, Peso bruto: 255.00 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

Overspændingsafleder med ACI-teknologi DEHNguard M TT 2P ACI 275 FM
2-polet modulær, stikbar overspændingsafleder
med integreret ACI-kobling-/gnistgab
for enfasede 230 V TT og TN-systemer, bredde 2 enheder
Med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Yderligere ekstern sikring er ikke nødvendig
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-familien
Fejlvisning for afleder

fabrikat: DEHN
Type: DG M TT 2P ACI 275 FM
artikelnr.: 952121
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	275 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 100 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 952121 a favoritos.

Ir a favoritos

El artículo 952121 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952122 DG M TT 2P ACI 385 FM

GTIN 4013364387867, N.º de arancel aduanero (EU): 85363030, Peso bruto: 298.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Overspændingsafleder med ACI-teknologi DEHNguard M TT 2P ACI 385 FM
2-polet modulær, stikbar overspændingsafleder
med integreret ACI-kobling-/gnistgab
For TT og TN-systemer, bredde 2 enheder
Med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Højeste driftsspænding: 385 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Yderligere ekstern sikring er ikke nødvendig
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-familien
Fejlvisning for afleder

fabrikat: DEHN
Type: DG M TT 2P ACI 385 FM
artikelnr.: 952122
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	120 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC [L-N] (U_C )	385 V (50 / 60 Hz)
Max. driftsspænding AC [N-PE] (U_C )	255 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) [L-N] (I_n )	20 kA
Mærkeafledestødstrøm (8/20 µs) [N-PE] (I_n )	80 kA
Max. afledestødstrøm (8/20 µs) [L-N] (I_max )	40 kA
Max. afledestødstrøm (8/20 µs) [N-PE] (I_max )	120 kA
Restspænding [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Restspænding [L-N]/[N-PE] ved 5 kA (U_P )	≤ 1,5 / ≤ 1,5 kV
Følgestrømsslukkeevne [N-PE] (I_fi )	100 A_eff
Reaktionstid [L-N] (t_A )	≤ 100 ns
Reaktionstid [N-PE] (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) [L-N] (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Midlertidig overspænding (TOV) [N-PE] (U_T) – karakteristik	1200 V / 200 ms. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	2 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
– Maksimal prospektiv kortslutningsstrøm	50 kA_eff

Se ha añadido el artículo 952122 a favoritos.

Ir a favoritos

El artículo 952122 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952100 DG S ACI 275 FM

GTIN 4013364376526, N.º de arancel aduanero (EU): 85363030, Peso bruto: 142.10 g, Empaquetado: 1.00 Pakkestørrelse

Predecesor

Figuras

Más información

Archivos CAD

Overspændingsafleder med ACI-teknologi DEHNguard S ACI 275 FM
1-polet modulær, stikbar overspændingsafleder
med integreret ACI-kobling-/gnistgab, bredde 1 enhed
Med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Yderligere ekstern sikring ikke nødvendig
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-familien
Fejlvisning for afleder

fabrikat: DEHN
Type: DG S ACI 275 FM
artikelnr.: 952100
eller tilsvarende

Certificados

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding (U_P )	≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	275 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet

Se ha añadido el artículo 952100 a favoritos.

Ir a favoritos

El artículo 952100 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

N.º art. 952113 DG S ACI 385 FM

GTIN 4013364387874, N.º de arancel aduanero (EU): 85363030, Peso bruto: 158.00 g, Empaquetado: 1.00 Pakkestørrelse

Figuras

Más información

Archivos CAD

Overspændingsafleder med ACI-teknologi DEHNguard S ACI 275 FM
1-polet modulær, stikbar overspændingsafleder
med integreret ACI-kobling-/gnistgab, bredde 1TE
Med fjernmeldekontakt
Afleder Type 2 efter EN 61643-11
Højeste driftsspænding: 275 V ac
Restspænding: <= 1,5 kV
Mærkeafledestødstrøm: 20 kA
Yderligere ekstern sikring er ikke nødvendig
Energetisk koordination efter DIN EN 62305-4
Afleder i Red/Line-familien
Fejlvisning for afleder

fabrikat: DEHN
Type: DG S ACI 385 FM
artikelnr.: 952113
eller tilsvarende

Datos técnicos

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Yderligere for-sikring	Ikke påkrævet
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Godkendelser	KEMA

Afleder efter EN 61643-11 / IEC 61643-11	Type 2 / klasse II
Energetisk koordinerbar med tilsluttet udstyr (≤ 10 m)	Type 2 + Type 3
Mærkespænding AC (U_N )	230 V (50 / 60 Hz)
Max. driftsspænding AC (U_C )	385 V (50 / 60 Hz)
Mærkeafledestødstrøm (8/20 µs) (I_n )	20 kA
Max. afledestødstrøm (8/20 µs) (I_max )	40 kA
Restspænding (U_P )	≤ 1,5 kV
Restspænding ved 5 kA (U_P )	≤ 1,5 kV
Reaktionstid (t_A )	≤ 100 ns
Yderligere for-sikring	Ikke påkrævet
Kortslutningsbæreevne (I_SCCR )	25 kA_eff
Midlertidig overspænding (TOV) (U_T) – karakteristik	440 V / 120 min. – modstandsdygtig
Lækstrøm	ingen lækstrøm
Driftstemperaturområde (T_U )	-40 °C ... +80 °C
Funktions-/fejlvisning	Grøn / rød
Antal porte	1
Tilslutningstværsnit (min.)	1,5 mm²massiv / fintrådet
Tilslutningstværsnit (max.)	35 mm²flertrådet / 25 mm²fintrådet
Montage på	35 mm DIN-skinne efter EN 60715
Kapslingsmateriale	Termoplast, rød, UL 94 V-0
Installationsområde	Indendørs
Kapslingsklasse	IP 20
Indbygningsmål	1 modul(er), DIN 43880
Godkendelser	KEMA
FM-kontakt / kontaktform	Skiftekontakt
Brydeevne AC	250 V / 0,5 A
Brydeevne DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Tilslutningstværsnit for fjernmeldeklemmer	Max. 1,5 mm²massiv / fintrådet
Udvidede tekniske data:	---------------------------------
– Maksimal prospektiv kortslutningsstrøm	50 kA_eff

Se ha añadido el artículo 952113 a favoritos.

Ir a favoritos

El artículo 952113 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNguard modular med ACI

DEHNguard MP TNC ACI 275 FM

N.º art. 942330 DG MP TNC ACI 275 FM

Debe estar registrado para descargar 942XXX_DG_MP_TNC_ACI_XXX_FM.stp.

Debe estar registrado para descargar 942XXX_DG_MP_TNC_ACI_XXX_FM.igs.

Debe estar registrado para descargar 942XXX_DG_MP_TNC_ACI_XXX_FM.jt.

Debe estar registrado para descargar 942XXX_DG_MP_TNC_ACI_XXX_FM.dwg.

Debe estar registrado para descargar 942XXX_DG_MP_TNC_ACI_XXX_FM_m_DE_EN.dxf.

Se ha añadido el artículo 942330 a favoritos.

El artículo 942330 ha sido añadido a la cesta de compra.

DEHNguard MP TNS ACI ... FM

N.º art. 942440 DG MP TNS ACI 275 FM

Debe estar registrado para descargar 942440.stp.

Debe estar registrado para descargar 942440.igs.

Debe estar registrado para descargar 942440.jt.

Debe estar registrado para descargar 942440.dwg.

Debe estar registrado para descargar 942XXX_DG_MP_TNS_TT_ACI_XXX_FM_m_DE_EN.dxf.

Se ha añadido el artículo 942440 a favoritos.

El artículo 942440 ha sido añadido a la cesta de compra.

DEHNguard MP TT ACI ... FM

N.º art. 942341 DG MP TT ACI 275 FM

Debe estar registrado para descargar 942440.stp.

Debe estar registrado para descargar 942440.igs.

Debe estar registrado para descargar 942440.jt.

Debe estar registrado para descargar 942440.dwg.

Debe estar registrado para descargar 942XXX_DG_MP_TNS_TT_ACI_XXX_FM_m_DE_EN.dxf.

Se ha añadido el artículo 942341 a favoritos.

El artículo 942341 ha sido añadido a la cesta de compra.

N.º art. 942342 DG MP TT ACI 385 FM

Debe estar registrado para descargar 942440.stp.

Debe estar registrado para descargar 942440.igs.

Debe estar registrado para descargar 942440.jt.

Debe estar registrado para descargar 942440.dwg.

Debe estar registrado para descargar 942XXX_DG_MP_TNS_TT_ACI_XXX_FM_m_DE_EN.dxf.

Se ha añadido el artículo 942342 a favoritos.

El artículo 942342 ha sido añadido a la cesta de compra.

DEHNguard MP TN ACI 275 FM

N.º art. 942220 DG MP TN ACI 275 FM

Debe estar registrado para descargar 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp.

Debe estar registrado para descargar 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs.

Debe estar registrado para descargar 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt.

Debe estar registrado para descargar 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg.

Debe estar registrado para descargar 942XXX_DG_MP_TN_TT 2P_ACI_XXX_FM_m_DE_EN.dxf.

Se ha añadido el artículo 942220 a favoritos.

El artículo 942220 ha sido añadido a la cesta de compra.

DEHNguard MP TT 2P ACI ... FM

N.º art. 942121 DG MP TT 2P ACI 275 FM

Debe estar registrado para descargar 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp.

Debe estar registrado para descargar 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs.

Debe estar registrado para descargar 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt.

Debe estar registrado para descargar 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg.

Debe estar registrado para descargar 942XXX_DG_MP_TN_TT 2P_ACI_XXX_FM_m_DE_EN.dxf.

Se ha añadido el artículo 942121 a favoritos.

El artículo 942121 ha sido añadido a la cesta de compra.

N.º art. 942122 DG MP TT 2P ACI 385 FM

Debe estar registrado para descargar 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.stp.

Debe estar registrado para descargar 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.igs.

Debe estar registrado para descargar 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.jt.

Debe estar registrado para descargar 942XXX_DG_MP_TT_TN_XXX_ACI_XXX_FM.dwg.

Debe estar registrado para descargar 942XXX_DG_MP_TN_TT 2P_ACI_XXX_FM_m_DE_EN.dxf.

Se ha añadido el artículo 942122 a favoritos.

El artículo 942122 ha sido añadido a la cesta de compra.

DEHNguard MD TNS ACI 275 FM

N.º art. 943440 DG MD TNS ACI 275 FM

Debe estar registrado para descargar 943XXX_DG_MD_TNS_ACI_XXX_FM_m.dxf.

Se ha añadido el artículo 943440 a favoritos.

El artículo 943440 ha sido añadido a la cesta de compra.

DEHNguard MD TT ACI ... FM

N.º art. 943341 DG MD TT ACI 275 FM

Debe estar registrado para descargar 943XXX_DG_MD_TT_ACI_XXX_FM_m.dxf.

Se ha añadido el artículo 943341 a favoritos.

El artículo 943341 ha sido añadido a la cesta de compra.

N.º art. 943342 DG MD TT ACI 385 FM

Debe estar registrado para descargar 943XXX_DG_MD_TT_ACI_XXX_FM_m.dxf.

Se ha añadido el artículo 943342 a favoritos.

El artículo 943342 ha sido añadido a la cesta de compra.

DEHNguard M TNC ACI 275 FM

N.º art. 952330 DG M TNC ACI 275 FM

Debe estar registrado para descargar 952330.stp.

Debe estar registrado para descargar 952330.igs.
