Soportes de conductores y accesorios para tendido en tejados planos/metálicos

Distanciador para el cable HVI light

2 Productos

N.º art. 106812 DH ZS 20 D16 1000 GFK PA

GTIN 4013364104907, N.º de arancel aduanero: 85389099, Peso bruto: 435.10 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Distanciador para el cable HVI light, PRFV
Distanciador para el cable HVI light para la zona terminal
o zona de adaptación del cable HVI light
p. ej. para el montaje en zócalo de hormigón
con técnica de fijación para cuña
Distanciador (distancia de aislamiento) de plástico
reforzado de fibra de vidrio (PRFV) Ø16 mm,
factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta
Los distanciadores están dimensionados según
el eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Material de soporte de conductores / adaptador: poliamida
Longitud: 1000 mm
Distancia de aislamiento: 975 mm
Inserción soporte de conductores Rd: 20 mm
Rosca: M8
Max. velocidad del viento (1 x zócalo de 17 kg, distancia de soporte 1000 mm): 98 km/h
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: DH ZS 20 D16 1000 GFK PA
art. no.: 106812
o equivalente

Certificados



Datos técnicos

Material de distanciador poliéster reforzado con fibra de vidrio
Material de soporte de conductores / adaptador poliamida
Longitud (l1) 1000 mm
Inserción soporte de conductores Rd 20 mm
Rosca M8
Max. velocidad del viento (1 x zócalo de 17 kg, distancia de soporte 1000 mm) 98 km/h
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 106812 a favoritos.

El artículo 106812 ha sido añadido a la cesta de compra.

N.º art. 106852 DH ZS 20 D16 500 GFK PA

GTIN 4013364119307, N.º de arancel aduanero: 85389099, Peso bruto: 229.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Distanciador para el cable HVI light, PRFV
Distanciador para el cable HVI light para la zona terminal
o zona de adaptación del cable HVI light
p. ej. para el montaje en zócalo de hormigón
con técnica de fijación para cuña
Distanciador (distancia de aislamiento) de plástico
reforzado de fibra de vidrio (PRFV) Ø16 mm,
factor de material km = 0,7
Color gris alba, estabilizado a rayos ultravioleta
Los distanciadores están dimensionados según
el eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Material de soporte de conductores / adaptador: poliamida
Longitud: 500 mm
Distancia de aislamiento: 475 mm
Inserción soporte de conductores Rd: 20 mm
Rosca: M8
Max. velocidad del viento (1 x zócalo de 17 kg, distancia de soporte 1000 mm): 154 km/h
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: DH ZS 20 D16 500 GFK PA
art. no.: 106852
o equivalente

Certificados



Datos técnicos

Material de distanciador poliéster reforzado con fibra de vidrio
Material de soporte de conductores / adaptador poliamida
Longitud (l1) 500 mm
Inserción soporte de conductores Rd 20 mm
Rosca M8
Max. velocidad del viento (1 x zócalo de 17 kg, distancia de soporte 1000 mm) 154 km/h
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 106852 a favoritos.

El artículo 106852 ha sido añadido a la cesta de compra.


Distanciador con elemento PA con compensación de potencial para el cable HVI light (longitud del terminal ajustable 350-900 mm)

1 Producto

N.º art. 105460 DIDH PAE 17 D16 750 AL V2A

GTIN 4013364381513, N.º de arancel aduanero: 85389099, Peso bruto: 577.40 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Distanciador con elemento PA
con compensación de potencial, longitud de 750 mm
Distanciador para realizar la zona de adaptación
variable del cable HVI light
Con borna MV de conexión multifunción
para la conexión con Rd 16 mm / Rd 8-10 mm
El zócalo de hormigón (Art. Nr. 102 010, peso de 17 kg)
y la placa protectora (Art. Nr. 102 050) tienen que
pedirse separadamente.
Material del distanciador: Al
Longitud del distanciador: 750 mm
Inserción del soporte de conductores Rd: 17 mm
Material del soporte de conductores: INOX
Margen de apriete Rd de la borna MV de conexión multifunción: 8-10 / 16 mm
Material de la borna: Al
Longitud del terminal variable: 350-900 mm
Máx. velocidad del viento con zócalo de 17 kg; l = 900 mm: 111 km/h
Máx. velocidad del viento con 2 zócalos de 17 kg; l = 900 mm: 159 km/h
Normativa : DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: DIDH PAE 17 D16 750 AL V2A
art. no.: 105460
o equivalente

Certificados



Datos técnicos

Material del distanciador Al
Longitud del distanciador 750 mm
Inserción del soporte de conductores Rd 17 mm
Material del soporte de conductores INOX
Margen de apriete Rd de la borna MV de conexión multifunción 8-10 / 16 mm
Material de la borna Al
Longitud del terminal variable 350-900 mm
Máx. velocidad del viento con zócalo de 17 kg; l = 900 mm 111 km/h
Máx. velocidad del viento con 2 zócalos de 17 kg; l = 900 mm 159 km/h
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 105460 a favoritos.

El artículo 105460 ha sido añadido a la cesta de compra.


Placa de montaje

1 Producto

N.º art. 253300 GP B10 H60 D300 KS GR

GTIN 4013364129771, N.º de arancel aduanero: 85389099, Peso bruto: 196.67 g, Empaquetado: 24.00 unidad(es)


Figuras

Más información


Diámetro Ø: 300 mm
Diámetro Ø de hembrilla: 10 mm
Alto: 60 mm
Material: plástico

Producto DEHN
Tipo: GP B10 H60 D300 KS GR
art. no.: 253300
o equivalente



Datos técnicos

Diámetro Ø 300 mm
Diámetro Ø de hembrilla 10 mm
Alto 60 mm
Material plástico
Color gris

Se ha añadido el artículo 253300 a favoritos.

El artículo 253300 ha sido añadido a la cesta de compra.


Soporte de conductores para tejados

1 Producto

N.º art. 253239 DLH ZS 20 23 V2A 8.5KG KT D240 ULP

GTIN 4013364159853, N.º de arancel aduanero: 85389099, Peso bruto: 8.70 kg, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Soporte de conductores para tejados
para el tendido del cable HVI light, INOX
Soporte de conductores para tejados
con caballete con dos tornillos para el tendido
del cable HVI en tejados planos.
Versión con zócalo de hormigón y placa protectora.
Peso total: aprox. 8,6 kg.
Material del soporte de conductores : INOX
Inserción del soporte de conductores Rd: 20 / 23 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: DLH ZS 20 23 V2A 8.5KG KT D240 ULP
art. no.: 253239
o equivalente

Certificados



Datos técnicos

Material del soporte de conductores INOX
Inserción del soporte de conductores Rd 20 / 23 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 253239 a favoritos.

El artículo 253239 ha sido añadido a la cesta de compra.


Zócalo de hormigón

1 Producto

N.º art. 253301 BES 4.6KG SB10 180X180X70

GTIN 4013364129788, N.º de arancel aduanero: 68109100, Peso bruto: 4.60 kg, Empaquetado: 24.00 unidad(es)


Figuras

Más información


Versión: cuadrangular, forma abierta
Material: hormigón (C35/45)
Dimensiones: 180 x 180 x 70 mm

Producto DEHN
Tipo: BES 4.6KG SB10 180X180X70
art. no.: 253301
o equivalente



Datos técnicos

Material hormigón (C35/45)
Dimensiones 180 x 180 x 70 mm

Se ha añadido el artículo 253301 a favoritos.

El artículo 253301 ha sido añadido a la cesta de compra.


Soporte de conductores para tejados con encaje vertical redondo

1 Producto

N.º art. 202850 DLH RSF ZS 20 23 V2A

GTIN 4013364354135, N.º de arancel aduanero: 85389099, Peso bruto: 205.40 g, Empaquetado: 25.00 unidad(es)


Figuras

Más información

Soporte de conductores para tejados metálicos para el cable HV
Soporte de conductores para tejados metálicos
con encaje vertical redondo y caballete con dos tornillos
para el tendido del cable HVI
Material del soporte de conductores de tejado: INOX
Material del soporte de conductores: INOX
Margen de apriete: Ø20-25 mm
Inserción del soporte de conductores Rd: 20 / 23 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: DLH RSF ZS 20 23 V2A
art. no.: 202850
o equivalente

Certificados



Datos técnicos

Material del soporte de conductores de tejado INOX
Material del soporte de conductores INOX
Margen de apriete Ø20-25 mm
Inserción del soporte de conductores Rd 20 / 23 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 202850 a favoritos.

El artículo 202850 ha sido añadido a la cesta de compra.


Soporte de conductores para tejados

1 Producto

N.º art. 253229 DLH ZS 20 23 V2A 4.7KG BES180 GP300 K

GTIN 4013364159846, N.º de arancel aduanero: 85389099, Peso bruto: 4.89 kg, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Soporte de conductores para tejados
para el tendido del cable HVI light, INOX
Soporte de conductores para tejados
con caballete con dos tornillos para el tendido
del cable HVI en tejados planos
Versión con zócalo de hormigón y placa protectora
Peso total: aprox. 4,7 kg
Material del soporte de conductores : INOX
Inserción del soporte de conductores Rd: 20 / 23 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: DLH ZS 20 23 V2A 4.7KG BES180 GP300 K
art. no.: 253229
o equivalente

Certificados



Datos técnicos

Material del soporte de conductores INOX
Inserción del soporte de conductores Rd 20 / 23 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 253229 a favoritos.

El artículo 253229 ha sido añadido a la cesta de compra.


Zócalo de hormigón

1 Producto

N.º art. 102010 BES 17KG KT16 D337 SET

GTIN 4013364057814, N.º de arancel aduanero: 68109100, Peso bruto: 17.62 kg, Empaquetado: 54.00 unidad(es)


Figuras

Más información


Peso: 17 kg
Soporte: técnica de cuña Ø16 mm mm
Diámetro Ø: 337 mm
Material : hormigón (C45/55)
Material cuña / adaptador: INOX

Producto DEHN
Tipo: BES 17KG KT16 D337 SET
art. no.: 102010
o equivalente



Datos técnicos

Peso 17 kg
Soporte técnica de cuña Ø16 mm mm
Diámetro Ø 337 mm
Material hormigón (C45/55)
Material cuña / adaptador INOX

Se ha añadido el artículo 102010 a favoritos.

El artículo 102010 ha sido añadido a la cesta de compra.


Soporte de conductores

1 Producto

N.º art. 253289 LH ZS 20 23 DS10 L75 V2A

GTIN 4013364159860, N.º de arancel aduanero: 85389099, Peso bruto: 94.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Soporte de conductores con caballete con dos tornillos para
instalar el cable HVI sobre tejados planos.
Material: INOX
Inserción del soporte de conductores Rd: 20 / 23 mm
Altura de la construcción de soporte de conductores: 87 mm
Perno: Ø10 mm (enchufe)

Producto DEHN
Tipo: LH ZS 20 23 DS10 L75 V2A
art. no.: 253289
o equivalente

Certificados



Datos técnicos

Material INOX
Inserción del soporte de conductores Rd 20 / 23 mm
Altura de la construcción de soporte de conductores 87 mm
Perno Ø10 mm (enchufe)

Se ha añadido el artículo 253289 a favoritos.

El artículo 253289 ha sido añadido a la cesta de compra.

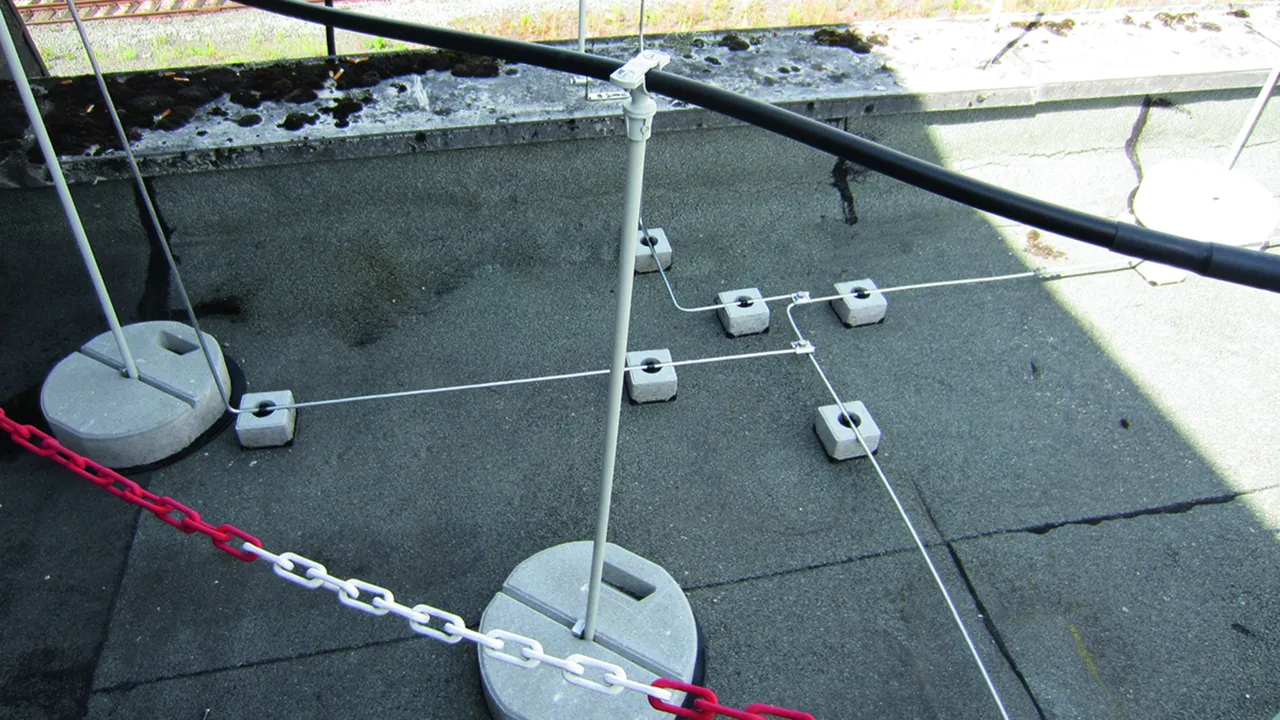

Soportes de conductores, para tejados planos

1 Producto

N.º art. 253015 DLH FB 8 LO 100X100X70

GTIN 4013364022201, N.º de arancel aduanero: 68109100, Peso bruto: 1.05 kg, Empaquetado: 10.00 unidad(es)


Figuras

Más información


Guiado del conductor: suelto
Material soporte de conductores: plástico
Inserción soporte de conductores Rd: 8 mm
Zócalo: hormigón (C35/45)
Peso: 1 kg

Producto DEHN
Tipo: DLH FB 8 LO 100X100X70
art. no.: 253015
o equivalente



Datos técnicos

Guiado del conductor suelto
Material soporte de conductores plástico
Inserción soporte de conductores Rd 8 mm
Zócalo hormigón (C35/45)
Peso 1 kg

Se ha añadido el artículo 253015 a favoritos.

El artículo 253015 ha sido añadido a la cesta de compra.


Placa protectora

1 Producto

N.º art. 102050 ULP KS D370 SW

GTIN 4013364045996, N.º de arancel aduanero: 39269097, Peso bruto: 217.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Diámetro Ø exterior: 370 mm
Diámetro Ø interior: 360 mm
Material : EVA
Color: negro ●

Producto DEHN
Tipo: ULP KS D370 SW
art. no.: 102050
o equivalente



Datos técnicos

Diámetro Ø exterior 370 mm
Diámetro Ø interior 360 mm
Material EVA
Color negro ●

Se ha añadido el artículo 102050 a favoritos.

El artículo 102050 ha sido añadido a la cesta de compra.


Soporte de conductores para tejados con encaje vertical

1 Producto

N.º art. 202852 DLH SF ZS 20 23 V2A

GTIN 4013364354159, N.º de arancel aduanero: 85389099, Peso bruto: 157.80 g, Empaquetado: 25.00 unidad(es)


Figuras

Más información

Soporte de conductores para los tejados metálicos para el cable HVI
Soporte de conductores para los tejados metálicos
con encaje vertical y caballete con dos tornillos
para el tendido del cable HVI
Material del soporte de conductores de tejado: INOX
Material del soporte de conductores: INOX
Margen de apriete: 0,7-8 mm
Inserción del soporte de conductores Rd: 20 / 23 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: DLH SF ZS 20 23 V2A
art. no.: 202852
o equivalente

Certificados



Datos técnicos

Material del soporte de conductores de tejado INOX
Material del soporte de conductores INOX
Margen de apriete 0,7-8 mm
Inserción del soporte de conductores Rd 20 / 23 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 202852 a favoritos.

El artículo 202852 ha sido añadido a la cesta de compra.


Soporte de conductores para tejados con brida de conexión

1 Producto

N.º art. 202853 DLH AL ZS 20 23 V2A

GTIN 4013364354166, N.º de arancel aduanero: 85389099, Peso bruto: 113.00 g, Empaquetado: 25.00 unidad(es)


Figuras

Más información

Soporte de conductores para los tejados metálicos
para el cable HVI
Soporte de conductores para los tejados metálicos
con brida de conexión en Z y caballete con dos tornillos
para el tendido del cable HVI
Material del soporte de conductores de tejado: INOX
Material del soporte de conductores: INOX
Fijación: [4x] Ø5,2 / [2x] Ø6,5 mm
Inserción del soporte de conductores Rd: 20 / 23 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: DLH AL ZS 20 23 V2A
art. no.: 202853
o equivalente

Certificados



Datos técnicos

Material del soporte de conductores de tejado INOX
Material del soporte de conductores INOX
Fijación [4x] Ø5,2 / [2x] Ø6,5 mm
Inserción del soporte de conductores Rd 20 / 23 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 202853 a favoritos.

El artículo 202853 ha sido añadido a la cesta de compra.


Zócalo de hormigón

1 Producto

N.º art. 102340 BES 17KG KT16 ULP D337 SET

GTIN 4013364105119, N.º de arancel aduanero: 68109100, Peso bruto: 17.82 kg, Empaquetado: 54.00 unidad(es)


Figuras

Más información


Peso total: 17 kg
Inserción: técnica de cuña Ø16 mm mm
Diámetro Ø: 337 mm
Material : hormigón (C45/55)
Material de cuña: INOX

Producto DEHN
Tipo: BES 17KG KT16 ULP D337 SET
art. no.: 102340
o equivalente



Datos técnicos

Peso total 17 kg
Inserción técnica de cuña Ø16 mm mm
Diámetro Ø 337 mm
Material hormigón (C45/55)
Material de cuña INOX

Se ha añadido el artículo 102340 a favoritos.

El artículo 102340 ha sido añadido a la cesta de compra.


Adaptador para el tendido del cable HVI light/cable HVI sobre tejados planos

1 Producto

N.º art. 253026 RLA 20 FB K SW

GTIN 4013364100169, N.º de arancel aduanero: 85389099, Peso bruto: 9.50 g, Empaquetado: 50.00 unidad(es)


Figuras

Más información

Adaptador para el tendido del cable HVI en tejados planos
Adaptador para el tendido del cable HVI en tejados planos
o también para fijar el cable HVI light por presión sobre
el soporte de conductores para tejados tipo FB (Art.-Nr. 253 015)
Color: negro ●
Inserción soporte de conductores Rd: 20 mm

Producto DEHN
Tipo: RLA 20 FB K SW
art. no.: 253026
o equivalente



Datos técnicos

Material plástico
Color negro ●
Inserción soporte de conductores Rd 20 mm

Se ha añadido el artículo 253026 a favoritos.

El artículo 253026 ha sido añadido a la cesta de compra.


Soporte de conductores para tejados con encaje de fijación (p. ej. RIB-ROOF Speed 500 de Zambelli)

1 Producto

N.º art. 202851 DLH KF ZS 20 23 V2A

GTIN 4013364354142, N.º de arancel aduanero: 85389099, Peso bruto: 212.40 g, Empaquetado: 25.00 unidad(es)


Figuras

Más información

Soporte de conductores para los tejados metálicos
para el cable HVI
Soporte de conductores para los tejados metálicos
con encaje de fijación y caballete con dos tornillos
para el tendido del cable HVI
Material del soporte de conductores de tejado: INOX
Material del soporte de conductores: INOX
Margen de apriete: aprox. 18 / 22 mm
Inserción del soporte de conductores Rd: 20 / 23 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: DLH KF ZS 20 23 V2A
art. no.: 202851
o equivalente

Certificados



Datos técnicos

Material del soporte de conductores de tejado INOX
Material del soporte de conductores INOX
Margen de apriete aprox. 18 / 22 mm
Inserción del soporte de conductores Rd 20 / 23 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Se ha añadido el artículo 202851 a favoritos.

El artículo 202851 ha sido añadido a la cesta de compra.


Soporte de conductores

1 Producto

N.º art. 253279 LH ZS 20 23 KT D16 L85 V2A

GTIN 4013364159877, N.º de arancel aduanero: 85389099, Peso bruto: 182.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Soporte de conductores para el tendido del cable HVI light, INOX
Soporte de conductores con caballete con dos tornillos
para el tendido del cable HVI en tejados planos.

Material: INOX
Inserción del soporte de conductores Rd: 20 / 23 mm
Altura de construcción del soporte de conductores: 125 mm
Perno: Ø16 mm (cuña)

Producto DEHN
Tipo: LH ZS 20 23 KT D16 L85 V2A
art. no.: 253279
o equivalente

Certificados



Datos técnicos

Material INOX
Inserción del soporte de conductores Rd 20 / 23 mm
Altura de construcción del soporte de conductores 125 mm
Perno Ø16 mm (cuña)

Se ha añadido el artículo 253279 a favoritos.

El artículo 253279 ha sido añadido a la cesta de compra.


Placa protectora

1 Producto

N.º art. 102060 ULP KS D280 SW

GTIN 4013364094987, N.º de arancel aduanero: 39269097, Peso bruto: 139.90 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Diámetro Ø exterior: 280 mm
Diámetro Ø interior: 270 mm
Material : Copolímero de etileno-acetato de vinilo
Color: negro ●

Producto DEHN
Tipo: ULP KS D280 SW
art. no.: 102060
o equivalente



Datos técnicos

Diámetro Ø exterior 280 mm
Diámetro Ø interior 270 mm
Material Copolímero de etileno-acetato de vinilo
Color negro ●

Se ha añadido el artículo 102060 a favoritos.

El artículo 102060 ha sido añadido a la cesta de compra.


Zócalo de hormigón

1 Producto

N.º art. 102075 BES 8.5KG KT10 16 D240 SET

GTIN 4013364094215, N.º de arancel aduanero: 68109100, Peso bruto: 8.46 kg, Empaquetado: 120.00 unidad(es)


Figuras

Más información


Peso total: 8,5 kg
Diámetro Ø: 240 mm
Material: hormigón (C45/55)
Material cuña / adaptador: INOX

Producto DEHN
Tipo: BES 8.5KG KT10 16 D240 SET
art. no.: 102075
o equivalente



Datos técnicos

Peso total 8,5 kg
Diámetro Ø 240 mm
Material hormigón (C45/55)
Material cuña / adaptador INOX

Se ha añadido el artículo 102075 a favoritos.

El artículo 102075 ha sido añadido a la cesta de compra.


back to top
