DEHNguard EZ

Descargador de sobretensiones tipo 1 para una excelente protección contra sobretensiones
Envolvente con clasificación UL 4X para condiciones adversas
Diseño práctico para un fácil mantenimiento
Listo para cablear para una instalación rápida y sin problemas
Apropiado para aplicaciones privadas y comerciales
Dimensiones compactas para una integración sencilla
Indicación de estado visual; la indicación mecánica muestra el estado actual de un vistazo, incluso sin corriente
Clasificación UL 1449 de seguridad y potencia
Disponible en diferentes configuraciones de tensión

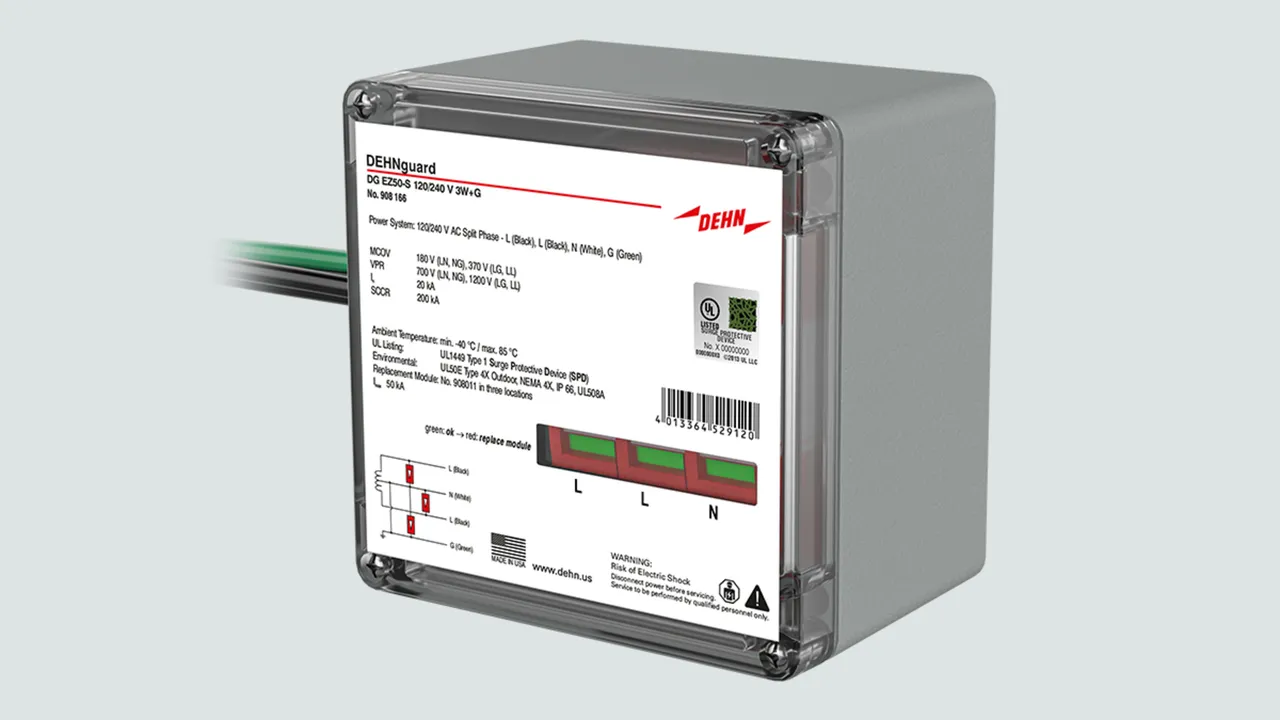

DEHNguard EZ50-S 120/240 V 3W+G

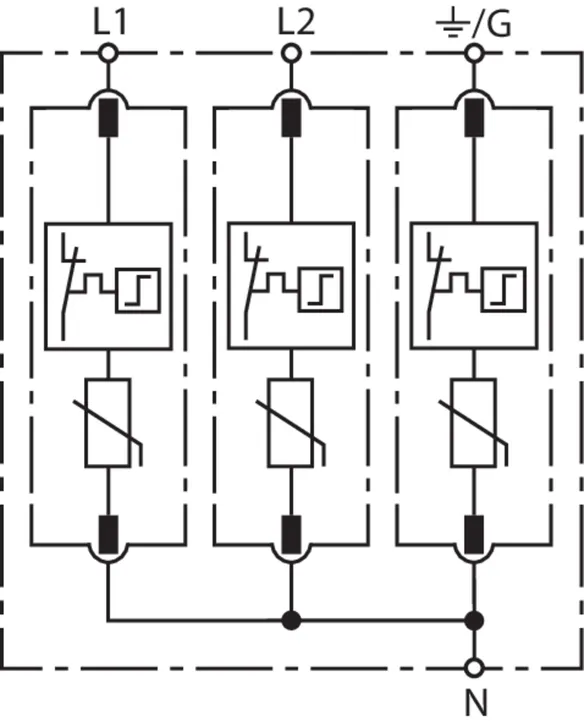

Caja de DPS precableada NEMA 4X tipo 1 para su uso en sistemas de fase dividida

1 Producto

N.º art. 908166 DG EZ50-S 120/240 V 3W+G

GTIN 4013364529120, Peso bruto: 616.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Caja DPS precableada NEMA4X tipo 1 DEHNguard EZ50-S 120/240 V 3W+G
Unidad completa precableada para Instalación universal
para sistemas de fase dividida de 120/240 V
DPS de tipo 1 UL 1449
No se requieren dispositivos de protección contra sobrecorrientes adicionales
Tensión nominal del sistema: 120/240 V fase dividida
Nivel de protección [L-N] / [L-G] / [L-L] / [N-G]:
700 V / 1200 V / 1200 V / 700 V
Corriente nominal de descarga (8/20): 20 kA
Corriente máx. de descarga (8/20): 50 kA
Resistencia a cortocircuito (SCCR): 200 kA
Indicación de fallo

Producto DEHN
Tipo: DG EZ50-S 120/240 V 3W+G
art. no.: 908166
o equivalente

Certificados

Datos técnicos

DPS según UL 1449	DPS de tipo 1
Tensión nominal AC (U_N )	120 / 240 V AC
Frecuencia	50 / 60 Hz
Máxima tensión permisible de servicio AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	180 V AC / 370 V AC / 370 V AC / 180 V AC
Corriente nominal de descarga (8/20) (I_n )	20 kA

DPS según UL 1449	DPS de tipo 1
Tensión nominal AC (U_N )	120 / 240 V AC
Frecuencia	50 / 60 Hz
Máxima tensión permisible de servicio AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	180 V AC / 370 V AC / 370 V AC / 180 V AC
Corriente nominal de descarga (8/20) (I_n )	20 kA
Nivel de protección [L-N] / [L-G] / [L-L] / [N-G] (VPR)	700 V / 1200 V / 1200 V / 700 V
Máx. protección contra sobrecorrientes aguas arriba del descargador	no requerido
Resistencia al cortocircuito (SCCR)	200 kA
Utilizable en sistemas de generación	Fase dividida con protección de neutro
Rango de temperatura de servicio (T_U )	-40°C…+85°C
Clase de protección	NEMA 4X, IP66, UL50E tipo 4X para exteriores
Indicación de estado operativo/defectuoso	verde / rojo
Cable de conexión	Longitud 36", 10 AWG flexible
Montaje	1/2" NPT o instalación bajo pared con bridas externas
Material de la envolvente	Envolvente de policarbonato V0

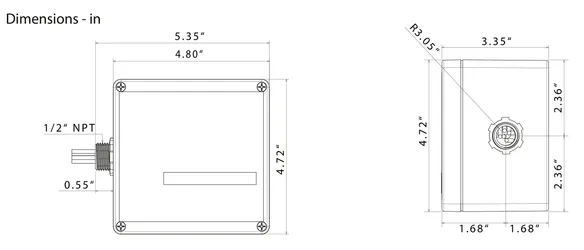

Dimensiones	H: 4,72" (120 mm), W: 4,80" (122 mm), D: 3,35" (85 mm),
Certificaciones	UL 1449, UL50E, UL 508A
Made in	EE. UU.
Datos técnicos adicionales:	---------------------------------
Corriente máx. de descarga por fase (8/20) (I_máx )	50 kA

Se ha añadido el artículo 908166 a favoritos.

Ir a favoritos

El artículo 908166 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

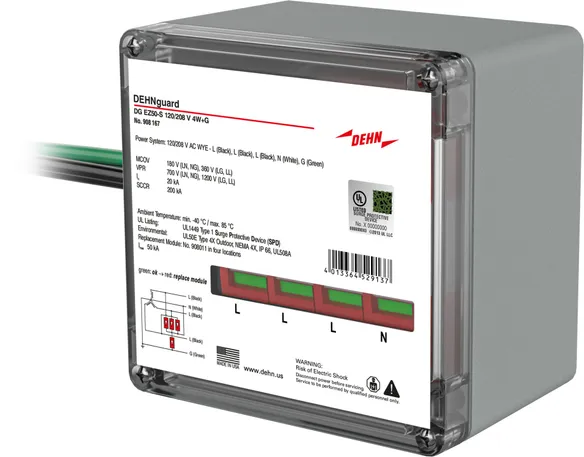

DEHNguard EZ50-S 120/208 V 4W+G

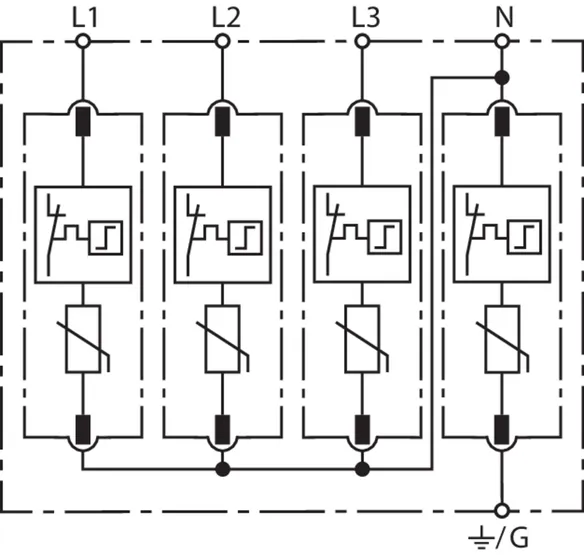

Caja de DPS precableada NEMA 4X tipo 1 para su uso en sistemas en estrella de 3 fases

1 Producto

N.º art. 908167 DG EZ50-S 120/208 V 4W+G

GTIN 4013364529137, Peso bruto: 698.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Caja DPS precableada NEMA4X tipo 1 DEHNguard EZ50-S 120/208 V 4W+G
Unidad completa precableada para Instalación universal
para sistemas en estrella de 3 fases a 120/208 V
DPS de tipo 1 UL 1449
No se requieren dispositivos de protección contra sobrecorrientes adicionales
Tensión del sistema: 120/208 V, estrella de 3 fases
Nivel de protección [L-N] / [L-G] / [L-L] / [N-G]:
700 V / 1200 V / 1200 V / 700 V
Corriente nominal de descarga (8/20): 20 kA
Corriente máx. de descarga (8/20): 50 kA
Resistencia a cortocircuito (SCCR): 200 kA
Indicación de fallo

Producto DEHN
Tipo: DG EZ50-S 120/208 V 4W+G
art. no.: 908167
o equivalente

Certificados

Datos técnicos

DPS según UL 1449	DPS de tipo 1
Tensión nominal AC [L-N] / [L-G] / [L-L] / [N-G] (U_N )	120 / 208 V AC
Frecuencia	50 / 60 Hz
Máxima tensión permisible de servicio AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	180 V AC / 360 V AC / 360 V AC / 180 V AC
Corriente nominal de descarga (8/20) (I_n )	20 kA

DPS según UL 1449	DPS de tipo 1
Tensión nominal AC [L-N] / [L-G] / [L-L] / [N-G] (U_N )	120 / 208 V AC
Frecuencia	50 / 60 Hz
Máxima tensión permisible de servicio AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	180 V AC / 360 V AC / 360 V AC / 180 V AC
Corriente nominal de descarga (8/20) (I_n )	20 kA
Nivel de protección [L-N] / [L-G] / [L-L] / [N-G] (VPR)	700 V / 1200 V / 1200 V / 700 V
Máx. protección contra sobrecorrientes aguas arriba del descargador	no requerido
Resistencia al cortocircuito (SCCR)	200 kA
Utilizable en sistemas de generación	Sistemas en estrella de 3 fases
Rango de temperatura de servicio (T_U )	-40°C…+85°C
Clase de protección	NEMA 4X, IP66, UL50E tipo 4X para exteriores
Indicación de estado operativo/defectuoso	verde / rojo
Cable de conexión	Longitud 36", 10 AWG flexible
Montaje	1/2" NPT o instalación bajo pared con bridas externas
Material de la envolvente	Envolvente de policarbonato V0
Dimensiones	H: 4,72" (120 mm), W: 4,80" (122 mm), D: 3,35" (85 mm),
Certificaciones	UL 1449, UL50E, UL 508A
Made in	EE. UU.
Datos técnicos adicionales:	---------------------------------
Corriente máx. de descarga por fase (8/20) (I_máx )	50 kA

Se ha añadido el artículo 908167 a favoritos.

Ir a favoritos

El artículo 908167 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNguard EZ50-S 277/480 V 4W+G

Caja de DPS precableada NEMA 4X tipo 1 para su uso en sistemas en estrella de 3 fases

1 Producto

N.º art. 908168 DG EZ50-S 277/480 V 4W+G

GTIN 4013364529144, Peso bruto: 735.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Caja DPS precableada NEMA4X tipo 1 DEHNguard EZ50-S 277/480 V 4W+G
Unidad completa precableada para Instalación universal
para sistemas en estrella de 3 fases a 277/480 V
DPS de tipo 1 UL 1449
No se requieren dispositivos de protección contra sobrecorrientes adicionales
Tensión del sistema: 277/480 V, estrella de 3 fases
Nivel de protección [L-N] / [L-G] / [L-L] / [N-G]:
1200 V / 1800 V / 2500 V / 700 V
Corriente nominal de descarga (8/20): 20 kA
Corriente máx. de descarga (8/20): 50 kA
Resistencia a cortocircuito (SCCR): 200 kA
Indicación de fallo

Producto DEHN
Tipo: DG EZ50-S 277/480 V 4W+G
art. no.: 908168
o equivalente

Certificados

Datos técnicos

DPS según UL 1449	DPS de tipo 1
Tensión nominal AC (U_N )	277 / 480 V AC
Frecuencia	50 / 60 Hz
Máxima tensión permisible de servicio AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	385 V AC / 565 V AC / 770 V AC / 180 V AC
Corriente nominal de descarga (8/20) (I_n )	20 kA

DPS según UL 1449	DPS de tipo 1
Tensión nominal AC (U_N )	277 / 480 V AC
Frecuencia	50 / 60 Hz
Máxima tensión permisible de servicio AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	385 V AC / 565 V AC / 770 V AC / 180 V AC
Corriente nominal de descarga (8/20) (I_n )	20 kA
Nivel de protección [L-N] / [L-G] / [L-L] / [N-G] (VPR)	1200 V / 1800 V / 2500 V / 700 V
Máx. protección contra sobrecorrientes aguas arriba del descargador	no requerido
Resistencia al cortocircuito (SCCR)	200 kA
Utilizable en sistemas de generación	Sistemas en estrella de 3 fases
Rango de temperatura de servicio (T_U )	-40°C…+85°C
Clase de protección	NEMA 4X, IP66, UL50E tipo 4X para exteriores
Indicación de estado operativo/defectuoso	verde / rojo
Cable de conexión	Longitud 36", 10 AWG flexible
Montaje	1/2" NPT o instalación bajo pared con bridas externas
Material de la envolvente	Envolvente de policarbonato V0
Dimensiones	H: 4,72" (120 mm), W: 4,80" (122 mm), D: 3,35" (85 mm),
Certificaciones	UL 1449, UL50E, UL 508A
Made in	EE. UU.
Datos técnicos adicionales:	---------------------------------
Corriente máx. de descarga por fase (8/20) (I_máx )	50 kA

Se ha añadido el artículo 908168 a favoritos.

Ir a favoritos

El artículo 908168 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

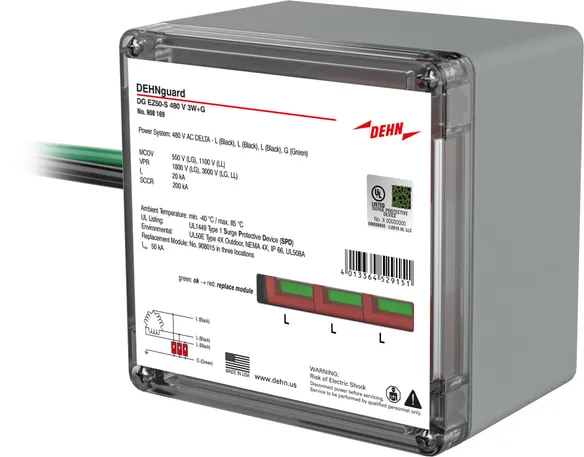

DEHNguard EZ50-S 480 V 3W+G

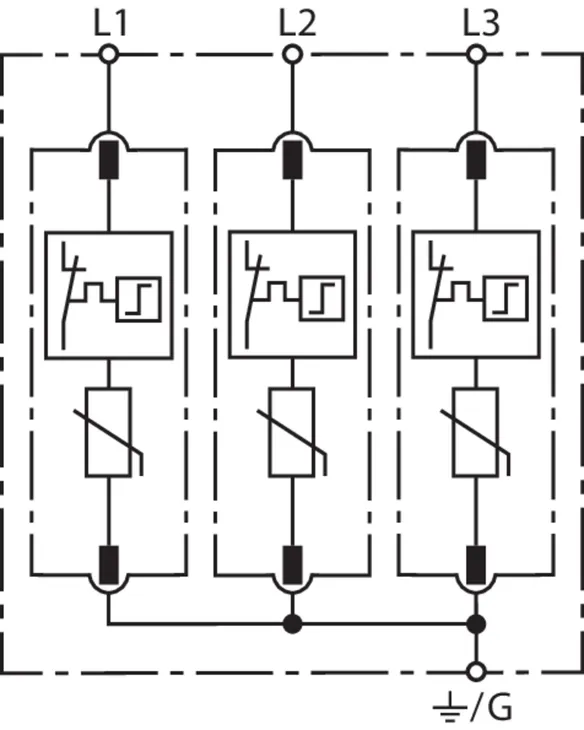

Caja de DPS precableada NEMA 4X tipo 1 para su uso en sistemas en triángulo de 3 fases

1 Producto

N.º art. 908169 DG EZ50-S 480 V 3W+G

GTIN 4013364529151, Peso bruto: 685.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Caja DPS precableada NEMA4X tipo 1 DEHNguard EZ50-S 480 V 3W+G
Unidad completa precableada para Instalación universal
para sistemas en triángulo de 3 fases a 480 V
DPS de tipo 1 UL 1449
No se requieren dispositivos de protección contra sobrecorrientes adicionales
Tensión del sistema: 480 V, triángulo de 3 fases
Nivel de protección [L-G] / [L-L]:
1800 V / 3000 V
Corriente nominal de descarga (8/20): 20 kA
Corriente máx. de descarga (8/20): 50 kA
Resistencia a cortocircuito (SCCR): 200 kA
Indicación de fallo

Producto DEHN
Tipo: DG EZ50-S 480 V 3W+G
art. no.: 908169
o equivalente

Certificados

Datos técnicos

DPS según UL 1449	DPS de tipo 1
Tensión nominal AC (U_N )	480 V AC
Frecuencia	50 / 60 Hz
Máxima tensión permisible de servicio AC [L-G] / [L-L] (MCOV)	550 V / 1100 V
Corriente nominal de descarga (8/20) (I_n )	20 kA

DPS según UL 1449	DPS de tipo 1
Tensión nominal AC (U_N )	480 V AC
Frecuencia	50 / 60 Hz
Máxima tensión permisible de servicio AC [L-G] / [L-L] (MCOV)	550 V / 1100 V
Corriente nominal de descarga (8/20) (I_n )	20 kA
Nivel de protección [L-G] / [L-L] (VPR)	1800 V / 3000 V
Máx. protección contra sobrecorrientes aguas arriba del descargador	no requerido
Resistencia al cortocircuito (SCCR)	200 kA
Utilizable en sistemas de generación	Sistemas en triángulo de 3 fases
Rango de temperatura de servicio (T_U )	-40°C…+85°C
Clase de protección	NEMA 4X, IP66, UL50E tipo 4X para exteriores
Indicación de estado operativo/defectuoso	verde / rojo
Cable de conexión	Longitud 36", 10 AWG flexible
Montaje	1/2" NPT o instalación bajo pared con bridas externas
Material de la envolvente	Envolvente de policarbonato V0
Dimensiones	H: 4,72" (120 mm), W: 4,80" (122 mm), D: 3,35" (85 mm),
Certificaciones	UL 1449, UL50E, UL 508A
Made in	EE. UU.
Datos técnicos adicionales:	---------------------------------
Corriente máx. de descarga por fase (8/20) (I_máx )	50 kA

Se ha añadido el artículo 908169 a favoritos.

Ir a favoritos

El artículo 908169 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNguard EZ50-S 600 V 3W+G

Caja de DPS precableada NEMA 4X tipo 1 para su uso en sistemas en estrella de 3 fases

1 Producto

N.º art. 908170 DG EZ50-S 600 V 3W+G

GTIN 4013364529168, Peso bruto: 675.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Caja DPS precableada NEMA4X tipo 1 DEHNguard EZ50-S 600 V 3W+G
Unidad completa precableada para Instalación universal
para sistemas en estrella de 3 fases a 600 V
DPS de tipo 1 UL 1449
No se requieren dispositivos de protección contra sobrecorrientes adicionales
Tensión del sistema: 600 V, estrella de 3 fases
Nivel de protección [L-G] / [L-L]:
1800 V / 3000 V
Corriente nominal de descarga (8/20): 20 kA
Corriente máx. de descarga (8/20): 50 kA
Resistencia a cortocircuito (SCCR): 200 kA
Indicación de fallo

Producto DEHN
Tipo: DG EZ50-S 600 V 3W+G
art. no.: 908170
o equivalente

Certificados

Datos técnicos

DPS según UL 1449	DPS de tipo 1
Tensión nominal AC (U_N )	347 / 600 V AC
Frecuencia	50 / 60 Hz
Máxima tensión permisible de servicio AC [L-G] / [L-L] (MCOV)	510 V AC / 1020 V AC
Corriente nominal de descarga (8/20) (I_n )	20 kA

DPS según UL 1449	DPS de tipo 1
Tensión nominal AC (U_N )	347 / 600 V AC
Frecuencia	50 / 60 Hz
Máxima tensión permisible de servicio AC [L-G] / [L-L] (MCOV)	510 V AC / 1020 V AC
Corriente nominal de descarga (8/20) (I_n )	20 kA
Nivel de protección [L-G] / [L-L] (VPR)	1800 V / 3000 V
Máx. protección contra sobrecorrientes aguas arriba del descargador	no requerido
Resistencia al cortocircuito (SCCR)	200 kA
Utilizable en sistemas de generación	Sistemas en estrella de 3 fases
Rango de temperatura de servicio (T_U )	-40°C…+85°C
Clase de protección	NEMA 4X, IP66, UL50E tipo 4X para exteriores
Indicación de estado operativo/defectuoso	verde / rojo
Cable de conexión	Longitud 36", 10 AWG flexible
Montaje	1/2" NPT o instalación bajo pared con bridas externas
Material de la envolvente	Envolvente de policarbonato V0
Dimensiones	H: 4,72" (120 mm), W: 4,80" (122 mm), D: 3,35" (85 mm),
Certificaciones	UL 1449, UL50E, UL 508A
Made in	EE. UU.
Datos técnicos adicionales:	---------------------------------
Corriente máx. de descarga por fase (8/20) (I_máx )	50 kA

Se ha añadido el artículo 908170 a favoritos.

Ir a favoritos

El artículo 908170 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

DEHNguard EZ50-S 120 V 2W+G

Caja de DPS precableada NEMA 4X tipo 1 para su uso en instalaciones monofásicas.

1 Producto

N.º art. 908171 DG EZ50-S 120 V 2W+G

GTIN 4013364529175, Peso bruto: 425.00 g, Empaquetado: 1.00 unidad(es)

Figuras

Más información

Caja DPS precableada NEMA4X tipo 1 DEHNguard EZ50-S 120 V 2W+G
Unidad completa precableada para Instalación universal
para sistemas monofásicos de 120 V
DPS de tipo 1 UL 1449
No se requieren dispositivos de protección contra sobrecorrientes adicionales
Tensión del sistema: 120 V, monofásico
Nivel de protección: 800 V
Corriente nominal de descarga (8/20): 20 kA
Corriente máx. de descarga (8/20): 50 kA
Resistencia a cortocircuito (SCCR): 200 kA
Indicación de fallo

Producto DEHN
Tipo: DG EZ50-S 120 V 2W+G
art. no.: 908171
o equivalente

Certificados

Datos técnicos

DPS según UL 1449	DPS de tipo 1
Tensión nominal AC (U_N )	120 V AC
Frecuencia	50 / 60 Hz
Máxima tensión permisible de servicio AC (MCOV)	230 V AC
Corriente nominal de descarga (8/20) (I_n )	20 kA

DPS según UL 1449	DPS de tipo 1
Tensión nominal AC (U_N )	120 V AC
Frecuencia	50 / 60 Hz
Máxima tensión permisible de servicio AC (MCOV)	230 V AC
Corriente nominal de descarga (8/20) (I_n )	20 kA
Nivel de protección (VPR)	800 V
Máx. protección contra sobrecorrientes aguas arriba del descargador	no requerido
Resistencia al cortocircuito (SCCR)	200 kA
Utilizable en sistemas de generación	Instalaciones monofásicas
Rango de temperatura de servicio (T_U )	-40°C…+85°C
Clase de protección	NEMA 4X, IP66, UL50E tipo 4X para exteriores
Indicación de estado operativo/defectuoso	verde / rojo
Cable de conexión	Longitud 36", 10 AWG flexible
Montaje	1/2" NPT o instalación bajo pared con bridas externas
Material de la envolvente	Envolvente de policarbonato V0
Dimensiones	H: 4,72" (120 mm), W: 4,80" (122 mm), D: 3,35" (85 mm),
Certificaciones	UL 1449, UL50E, UL 508A
Made in	EE. UU.
Datos técnicos adicionales:	---------------------------------
Corriente máx. de descarga por fase (8/20) (I_máx )	50 kA

Se ha añadido el artículo 908171 a favoritos.

Ir a favoritos

El artículo 908171 ha sido añadido a la cesta de compra.

Ir a la cesta de compra

Results for products (0)

Results for content (0)

DEHNguard EZ

DEHNguard EZ50-S 120/240 V 3W+G

N.º art. 908166 DG EZ50-S 120/240 V 3W+G

Se ha añadido el artículo 908166 a favoritos.

El artículo 908166 ha sido añadido a la cesta de compra.

DEHNguard EZ50-S 120/208 V 4W+G

N.º art. 908167 DG EZ50-S 120/208 V 4W+G

Se ha añadido el artículo 908167 a favoritos.

El artículo 908167 ha sido añadido a la cesta de compra.

DEHNguard EZ50-S 277/480 V 4W+G

N.º art. 908168 DG EZ50-S 277/480 V 4W+G

Se ha añadido el artículo 908168 a favoritos.

El artículo 908168 ha sido añadido a la cesta de compra.

DEHNguard EZ50-S 480 V 3W+G

N.º art. 908169 DG EZ50-S 480 V 3W+G

Se ha añadido el artículo 908169 a favoritos.

El artículo 908169 ha sido añadido a la cesta de compra.

DEHNguard EZ50-S 600 V 3W+G

N.º art. 908170 DG EZ50-S 600 V 3W+G

Se ha añadido el artículo 908170 a favoritos.

El artículo 908170 ha sido añadido a la cesta de compra.

DEHNguard EZ50-S 120 V 2W+G

N.º art. 908171 DG EZ50-S 120 V 2W+G

Se ha añadido el artículo 908171 a favoritos.

El artículo 908171 ha sido añadido a la cesta de compra.

DEHNguard EZ

DEHNguard EZ50-S 120/240 V 3W+G

N.º art. 908166 DG EZ50-S 120/240 V 3W+G

Debe estar registrado para descargar 908166_908169_908170.stp.

Debe estar registrado para descargar 908166_908169_908170.igs.

Debe estar registrado para descargar 908166_908169_908170.jt.

Debe estar registrado para descargar 908166_908169_908170.dwg.

Se ha añadido el artículo 908166 a favoritos.

El artículo 908166 ha sido añadido a la cesta de compra.

DEHNguard EZ50-S 120/208 V 4W+G

N.º art. 908167 DG EZ50-S 120/208 V 4W+G

Debe estar registrado para descargar 908167_908168.stp.

Debe estar registrado para descargar 908167_908168.igs.

Debe estar registrado para descargar 908167_908168.jt.

Debe estar registrado para descargar 908167_908168.dwg.

Se ha añadido el artículo 908167 a favoritos.

El artículo 908167 ha sido añadido a la cesta de compra.

DEHNguard EZ50-S 277/480 V 4W+G

N.º art. 908168 DG EZ50-S 277/480 V 4W+G

Debe estar registrado para descargar 908167_908168.stp.

Debe estar registrado para descargar 908167_908168.igs.

Debe estar registrado para descargar 908167_908168.jt.

Debe estar registrado para descargar 908167_908168.dwg.

Se ha añadido el artículo 908168 a favoritos.

El artículo 908168 ha sido añadido a la cesta de compra.

DEHNguard EZ50-S 480 V 3W+G

N.º art. 908169 DG EZ50-S 480 V 3W+G

Debe estar registrado para descargar 908166_908169_908170.stp.

Debe estar registrado para descargar 908166_908169_908170.igs.

Debe estar registrado para descargar 908166_908169_908170.jt.

Debe estar registrado para descargar 908166_908169_908170.dwg.

Se ha añadido el artículo 908169 a favoritos.

El artículo 908169 ha sido añadido a la cesta de compra.

DEHNguard EZ50-S 600 V 3W+G

N.º art. 908170 DG EZ50-S 600 V 3W+G

Debe estar registrado para descargar 908166_908169_908170.stp.

Debe estar registrado para descargar 908166_908169_908170.igs.

Debe estar registrado para descargar 908166_908169_908170.jt.

Debe estar registrado para descargar 908166_908169_908170.dwg.

Se ha añadido el artículo 908170 a favoritos.

El artículo 908170 ha sido añadido a la cesta de compra.

DEHNguard EZ50-S 120 V 2W+G

N.º art. 908171 DG EZ50-S 120 V 2W+G

Debe estar registrado para descargar 908171.stp.

Debe estar registrado para descargar 908171.igs.

Debe estar registrado para descargar 908171.jt.

Debe estar registrado para descargar 908171.dwg.

Se ha añadido el artículo 908171 a favoritos.

El artículo 908171 ha sido añadido a la cesta de compra.
