Dispositivo delimitador inteligente controlado en tensión VCSD

  • VCSD: Voltage Controlled Smart Decoupling Device
  • Protección en sobretensiones transitorias, temporales y fijas
  • Ninguna interferencia negativa de dispositivos para la protección anticorrosiva catódica
  • Umbral de respuesta ajustable para utilización flexible en diferentes aplicaciones y funcionamientos

Detalles

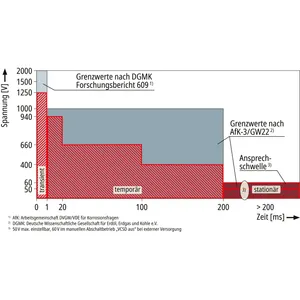

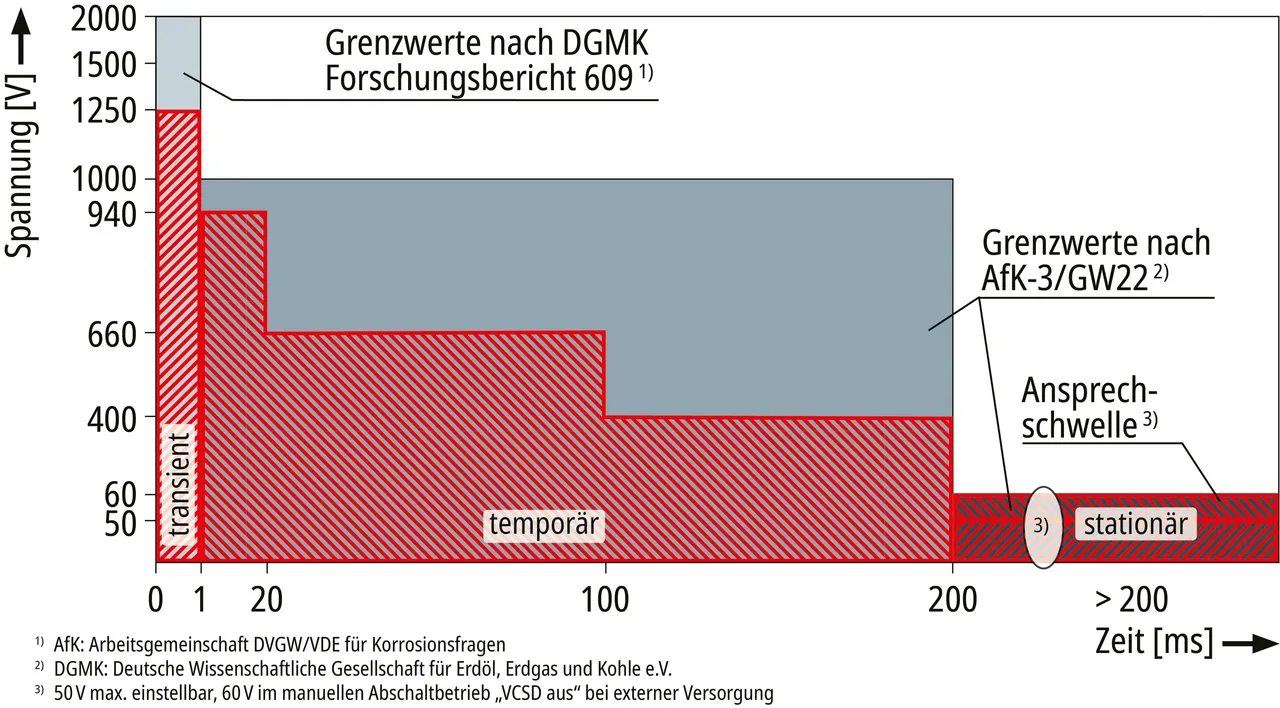

Comportamiento de limitación VCSD
lorem ipsum

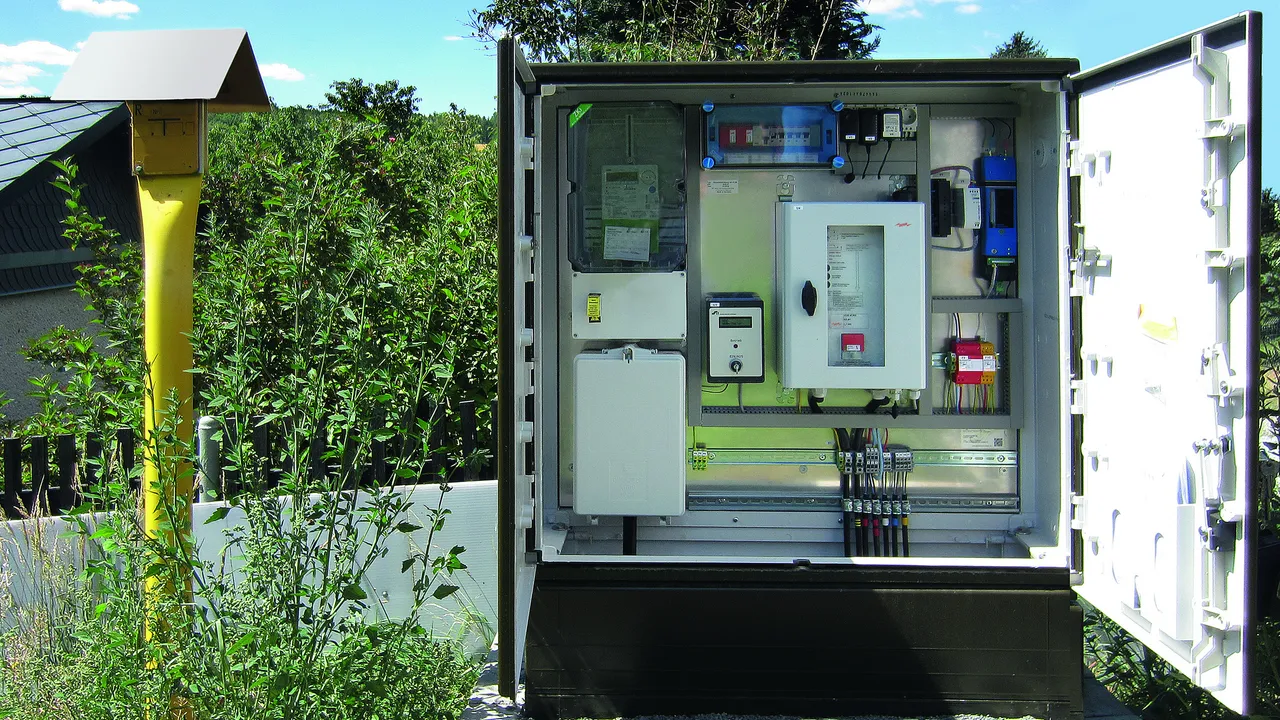

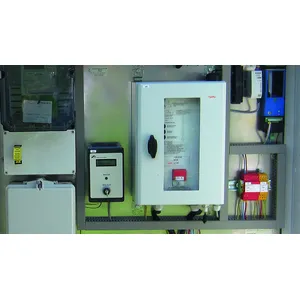

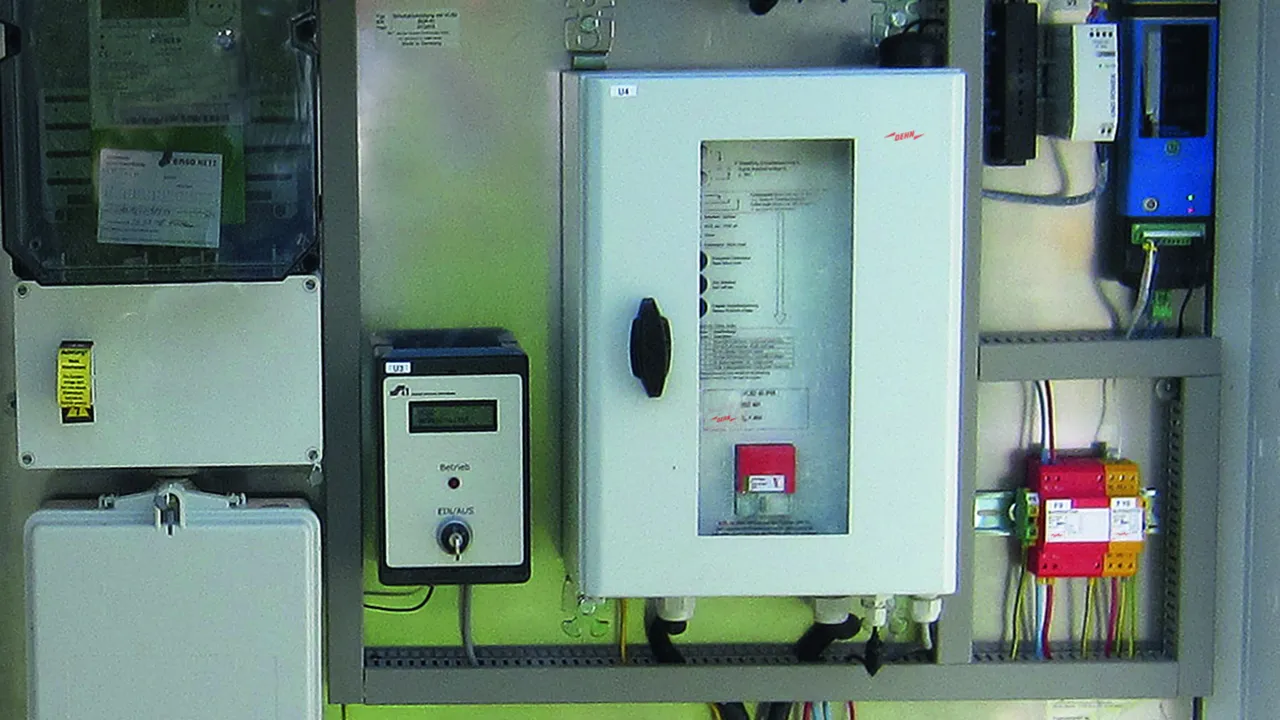

VCSD 40 IP65, "unidad de limitación inteligente"
lorem ipsum

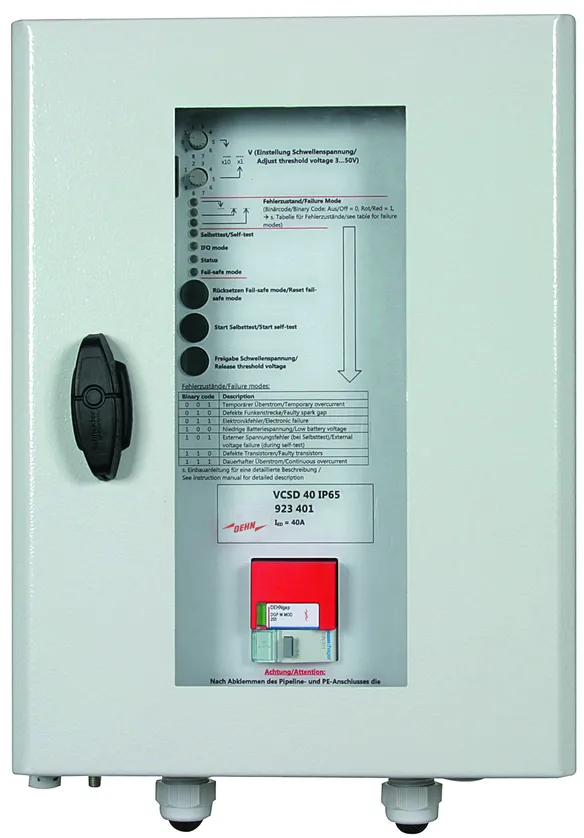

VCSD 40 IP65

Dispositivo delimitador controlado en tensión con umbral de respuesta ajustable para utilización flexible en diferentes sistemas.

1 Producto

N.º art. 923401 VCSD 40 IP65

GTIN 4013364237766, N.º de arancel aduanero (EU): 85363030, Peso bruto: 13.76 kg, Empaquetado: 1.00 unidad(es)


Figuras

Más información

Dispositivo delimitador controlado en tensión VCSD
Dispositivo delimitador controlado en tensión Dispositivo delimitador
Para la protección contra sobretensiones transitorias, temporales y de larga duración
Corriente de derivación transitoria: (10/350 s): 100 kA
Corriente de derivación temporal (16,7 Hz, 50 Hz, 60 Hz):
850 Aef (hasta 200 ms)
Corriente de derivación de larga duración (16,7 Hz, 50 Hz, 60 Hz):
45 A (de forma continua)
Tensión de limitación transitoria (hasta 1 ms): 1,25 kV
Tensión de limitación temporal (ACrms) (1 ... 20 ms):
940 V (1 kV según la recomendación AfK 3)
Tensión de limitación temporal (ACrms) (20...100 ms):
660 V (1 kV según la recomendación AfK 3)
Tensión de limitación temporal (ACrms) (100...200 ms):
400 V (1 kV según la recomendación AfK 3)
Tensión de limitación estacionaria (ACrms) (> 200 ms):
máx. 60 V (ajustable 3 ... 50 V)
(Seguridad de las personas según la recomendación Afk 3/GW22)
Con entradas/salidas digitales y analógicas para
Señalización y control a distancia

Producto DEHN
Tipo: VCSD 40 IP65
art. no.: 923401
o equivalente

Certificados



Datos técnicos

Corriente de derivación transitoria (10/350 µs) 100 kA
Corriente de derivación transitoria (8/20 µs) 100 kA
Corriente de derivación temporal (16,7 Hz, 50 Hz, 60 Hz) 850 Aeff (hasta 200 ms) *1)
Corriente de derivación temporal (16,7 Hz, 50 Hz, 60 Hz) 500 Aeff (hasta 1s)
Corriente de derivación fija (16,7 Hz, 50 Hz, 60 Hz) 45 Aeff (de forma continua) *2)
Tensión de limitación fija (ACrms) (> 200 ms) máx. 50 V (ajustable 3 ... 50 V) *3)
Grado de protección IP 65

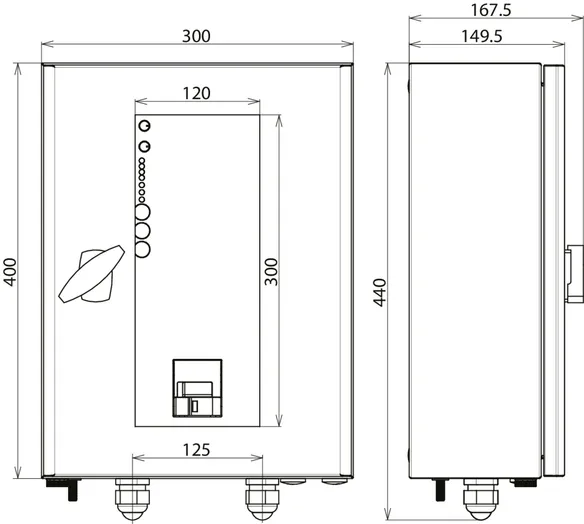

Dimensiones 400 x 300 x 150 mm
*1) Derating en función de la "corriente anticipada" (corriente de derivación fija) y de la temperatura ambiente
*2) Derating en función de la temperatura ambiente, ver las instrucciones de uso y montaje
*3) 60 V fijos en modo de desconexión manual con alimentación externa
