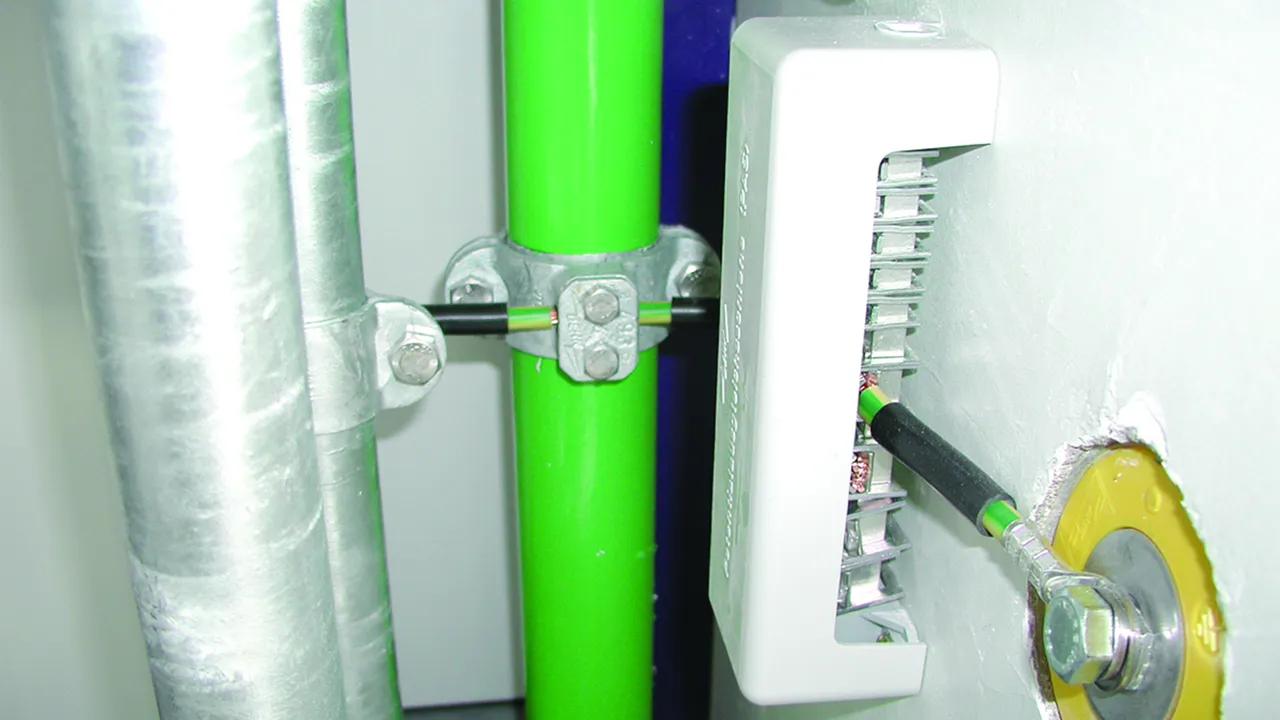

Barras de compensación de potencial R15 con regletas de bornas modulares

Barras de compensación de potencial para la compensación de potencial de protección y función según DIN VDE 0100-410/540 y la compensación de potencial de protección contra el rayo según EN 62305-3 (VDE 0185-305-3).Versión:
  • probada según DIN VDE 0609
  • 15 módulos
  • conexiones de barras y cubierta en material plástico, gris (libre de halógenos)
  • cubierta precintable / es posible poner una inscripción
  • regletas de borna St/gal Zn

Versión A

Conexiones para:
7 conductores 2,5-25 mm2 (rígido / flexible)
2 conductores 16-95 mm2 (rígido / flexible) o Rd Ø8-10 mm.
1 pletina hasta 30 x 4 mm.

1 Producto

N.º art. 563010 PAS AH RK 7X25 2X8.10 1XFL30

GTIN 4013364027800, N.º de arancel aduanero (EU): 85359000, Peso bruto: 469.10 g, Empaquetado: 1.00 unidad(es)

Predecesor

Figuras

Más información


Conexión (rígido/flexible): 7x 2,5-25 mm2
Conexión Rd (rígido/flexible): 2x 8-10 mm o 16-95 mm2
Conexión pletina: 1x -30 x 4 mm
Regleta de peine: Ms/gal Sn
Sección: 100 mm2
Fijación: [4x] 6 x 12 mm
Norma: EN 62561-1

Producto DEHN
Tipo: PAS AH RK 7X25 2X8.10 1XFL30
art. no.: 563010
o equivalente

Certificados



Datos técnicos

Regleta de peine Ms/gal Sn
Sección 100 mm2
Fijación [4x] 6 x 12 mm
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Se ha añadido el artículo 563010 a favoritos.

El artículo 563010 ha sido añadido a la cesta de compra.


Versión B

Conexiones para:
5 conductores 2,5-25 mm2 (rígido / flexible)
3 conductores 16-95 mm2 (rígido / flexible) o Rd Ø8-10 mm.
1 pletina hasta 30 x 4 mm.

1 Producto

N.º art. 563020 PAS AH RK 5X25 3X8.10 1XFL30

GTIN 4013364027817, N.º de arancel aduanero (EU): 85359000, Peso bruto: 481.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Conexión (rígido/flexible): 5x 2,5-25 mm2
Conexión Rd (rígido/flexible): 3x 8-10 mm o 16-95 mm2
Conexión pletina: 1x -30 x 4 mm
Regleta de peine: Ms/gal Sn
Sección: 100 mm2
Fijación: [4x] 6 x 12 mm
Norma: EN 62561-1

Producto DEHN
Tipo: PAS AH RK 5X25 3X8.10 1XFL30
art. no.: 563020
o equivalente

Certificados



Datos técnicos

Regleta de peine Ms/gal Sn
Sección 100 mm2
Fijación [4x] 6 x 12 mm
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Se ha añadido el artículo 563020 a favoritos.

El artículo 563020 ha sido añadido a la cesta de compra.


Versión C

Conexiones para:
13 conductores 2,5-25 mm2 (rígido / flexible)
1 conductor 16-95 mm2 (rígido / flexible) o Rd Ø8-10 mm.

1 Producto

N.º art. 563030 PAS AH RK 13X25 1X8.10

GTIN 4013364027824, N.º de arancel aduanero (EU): 85359000, Peso bruto: 444.20 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Conexión (rígido/flexible): 13x 2,5-25 mm2
Conexión Rd (rígido/flexible): 1x 8-10 mm o 16-95 mm2
Regleta de peine: Ms/gal Sn
Sección: 100 mm2
Fijación: [4x] 6 x 12 mm
Norma: EN 62561-1

Producto DEHN
Tipo: PAS AH RK 13X25 1X8.10
art. no.: 563030
o equivalente

Certificados



Datos técnicos

Regleta de peine Ms/gal Sn
Sección 100 mm2
Fijación [4x] 6 x 12 mm
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Se ha añadido el artículo 563030 a favoritos.

El artículo 563030 ha sido añadido a la cesta de compra.


Versión D

Conexiones para:
7 conductores 2,5-25 mm2 (rígido / flexible)
2 conductores 16-95 mm2 (rígido / flexible) o Rd Ø8-10 mm.
1 pletina hasta 40 x 5 mm.

1 Producto

N.º art. 563040 PAS AH RK 7X25 2X8.10 1XFL40

GTIN 4013364082861, N.º de arancel aduanero (EU): 85359000, Peso bruto: 460.00 g, Empaquetado: 1.00 unidad(es)


Figuras

Más información


Conexión (rígido/flexible): 7x 2,5-25 mm2
Conexión Rd (rígido/flexible): 2x 8-10 mm o 16-95 mm2
Conexión pletina: 1x -40 x 5 mm
Regleta de peine: Ms/gal Sn
Sección: 100 mm2
Fijación: [4x] 6 x 12 mm
Norma: EN 62561-1

Producto DEHN
Tipo: PAS AH RK 7X25 2X8.10 1XFL40
art. no.: 563040
o equivalente

Certificados



Datos técnicos

Regleta de peine Ms/gal Sn
Sección 100 mm2
Fijación [4x] 6 x 12 mm
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.
